4AT-10

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

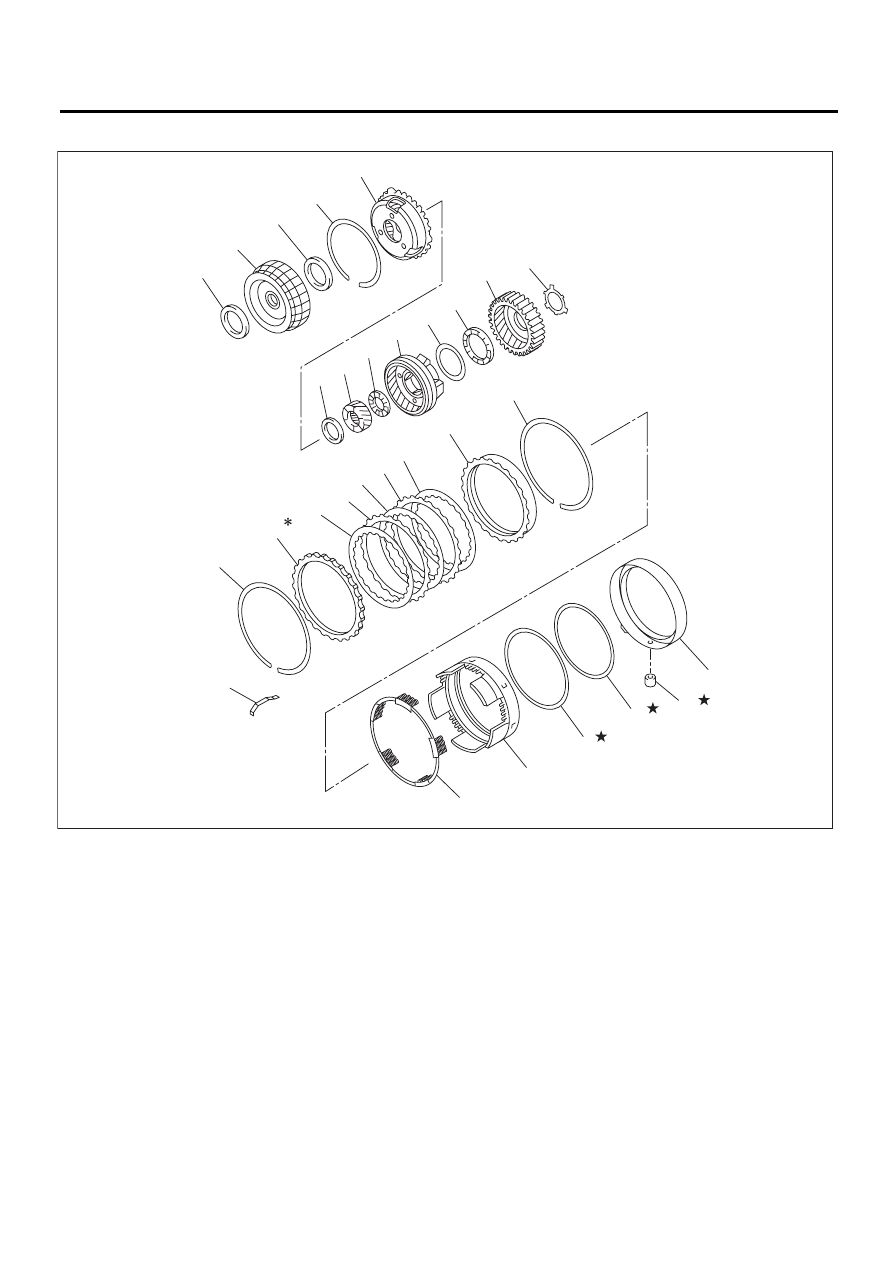

6. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И ТОРМОЗ 2-4 ПЕРЕДАЧ

(1) Упорный игольчатый подшипник

(10) Шайба

(19) Пружинное стопорное кольцо

(2) Передняя центральная шестерня

(11) Упорный игольчатый подшипник

(20) Пружинный держатель

(3) Упорный игольчатый подшипник

(12) Задняя шестерня внутреннего за-

цепления

(21) Поршень тормоза 2-4 передач

(4) Пружинное стопорное кольцо

(13) Шайба

(22) Кольцо с D-образным профилем

(5) Переднее водило планетарной

передачи

(14) Пружинное стопорное кольцо

(23)
(24)

Кольцо с D-образным профилем
Держатель поршня тормоза 2-4
передач

(6) Упорный игольчатый подшипник

(15) Стопорный диск

(7) Задняя центральная шестерня

(16) Ведущий диск

(25) Уплотнение тормоза 2-4 передач

(8) Упорный игольчатый подшипник

(17) Ведомый диск

(26) Плоская пружина

(9) Заднее водило планетарной пе-

редачи

(18) Нажимной задний диск





AT-00007

(1)

(2)

(3)

(4)

(5)

(6)

(14)

(15)

(16)

(16)

(16)

(18)

(17)

(20)

(26)

(17)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(19)

(21)

(22)

(23)

(25)

(24)

4AT-11

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

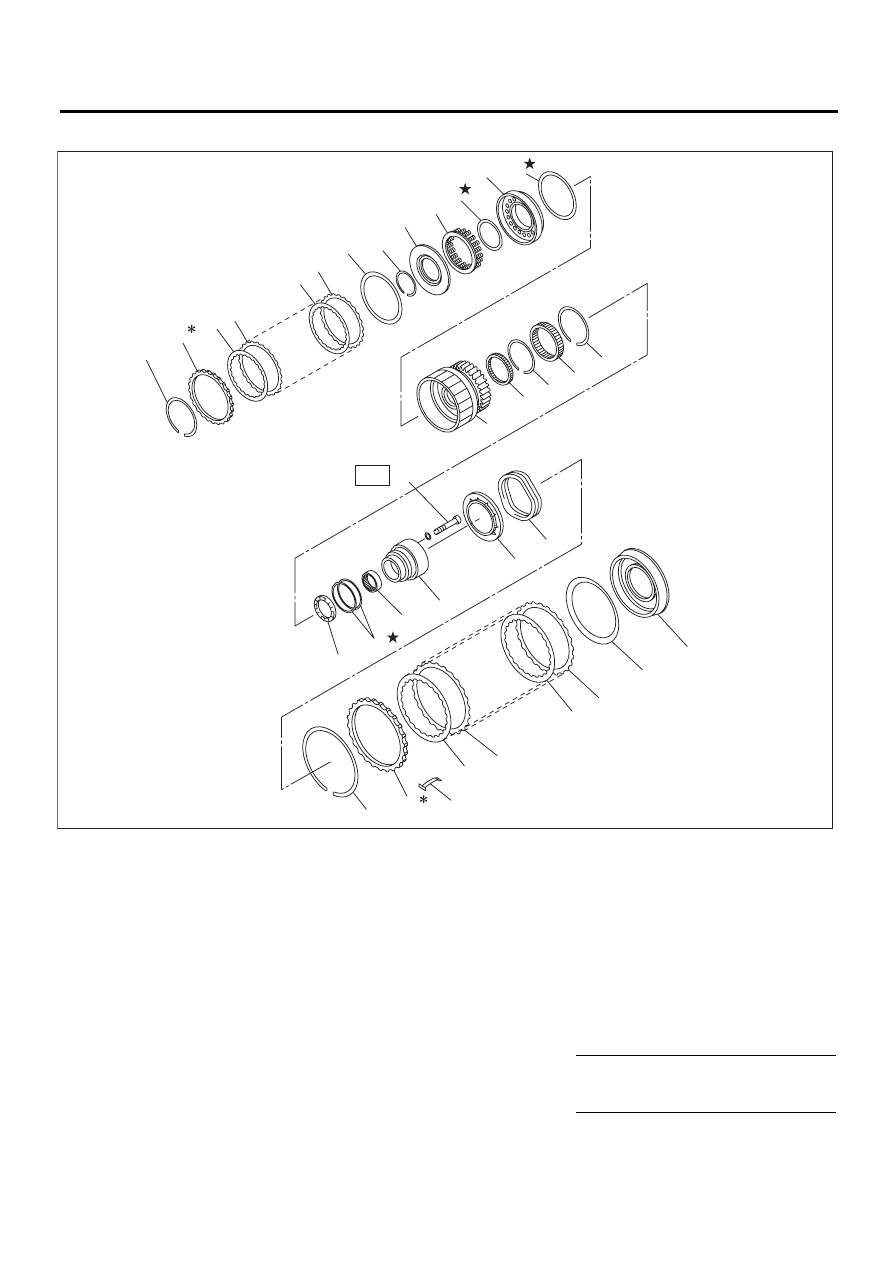

7. МУФТА НИЗШИХ ПЕРЕДАЧ И ТОРМОЗ НИЗШИХ ПЕРЕДАЧ И ЗАДНЕГО ХОДА

(1)

Пружинное стопорное кольцо

(12) Ступица муфты низших передач

(23)

Возвратная пружина

(2)

Стопорный диск

(13) Игольчатый подшипник

(24)

Пружинное стопорное кольцо

(3)

Ведущий диск

(14) Пружинное стопорное кольцо

(25)

Стопорный диск

(4)

Ведомый диск

(15) Односторонняя муфта

(26)

Плоская пружина

(5)

Тарельчатый диск

(16) Пружинное стопорное кольцо

(27)

Ведущий диск

(6)

Пружинное стопорное кольцо

(17) Упорный игольчатый подшипник

(28)

Ведомый диск

(7)

Крышка

(18) Уплотнительное кольцо

(29)

Тарельчатый диск

(8)

Пружинный держатель

(19) Игольчатый подшипник

(30)

Поршень тормоза низших пере-
дач и заднего хода

(9)

Кольцо с D-образным профилем

(20) Внутренняя обойма односторон-

ней муфты





(10) Поршень муфты низших передач (21) Торцовый болт

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(11) Кольцо с D-образным профилем

(22) Пружинный держатель

T: 25 (2,5, 18,4)

AT-01278

(2)

(3)

(4)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10) (11)

(12)

(17)

(24)

(26)

(25)

(27)

(28)

(27)

(28)

(29)

(30)

(18)

(19)

(20)

(23)

(21)

(22)

(13)

(14)

(15)

(16)

T

(1)

4AT-12

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

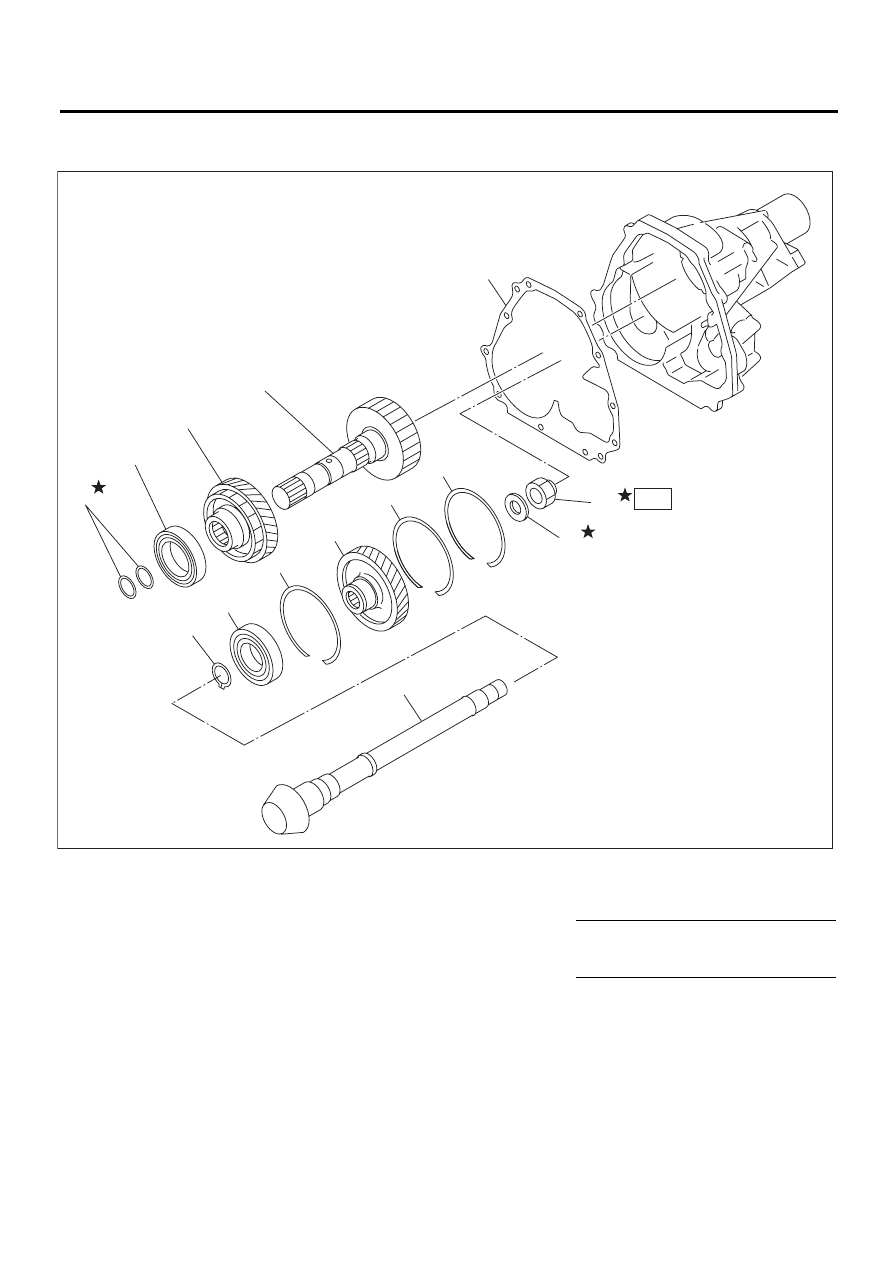

8. РЕДУКТОР

• Модель MP-T

(1)

Уплотнительное кольцо

(6)

Пружинное стопорное кольцо

(11)

Контргайка

(2)

Шарикоподшипник

(7)

Шарикоподшипник

(12)

Прокладка

(3)

Ведущая шестерня редуктора

(8)

Пружинное стопорное кольцо



(4)

Ведущий вал редуктора

(9)

Ведомая шестерня редуктора

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(5)

Вал ведущей шестерни

(10)

Шайба

T: 100 (10,2, 73,8)

(10)

(1)

(2)

(3)

(4)

(11)

T

(5)

(6)

(7)

(8)

(8)

(8)

(9)

(12)

AT-03119

4AT-13

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

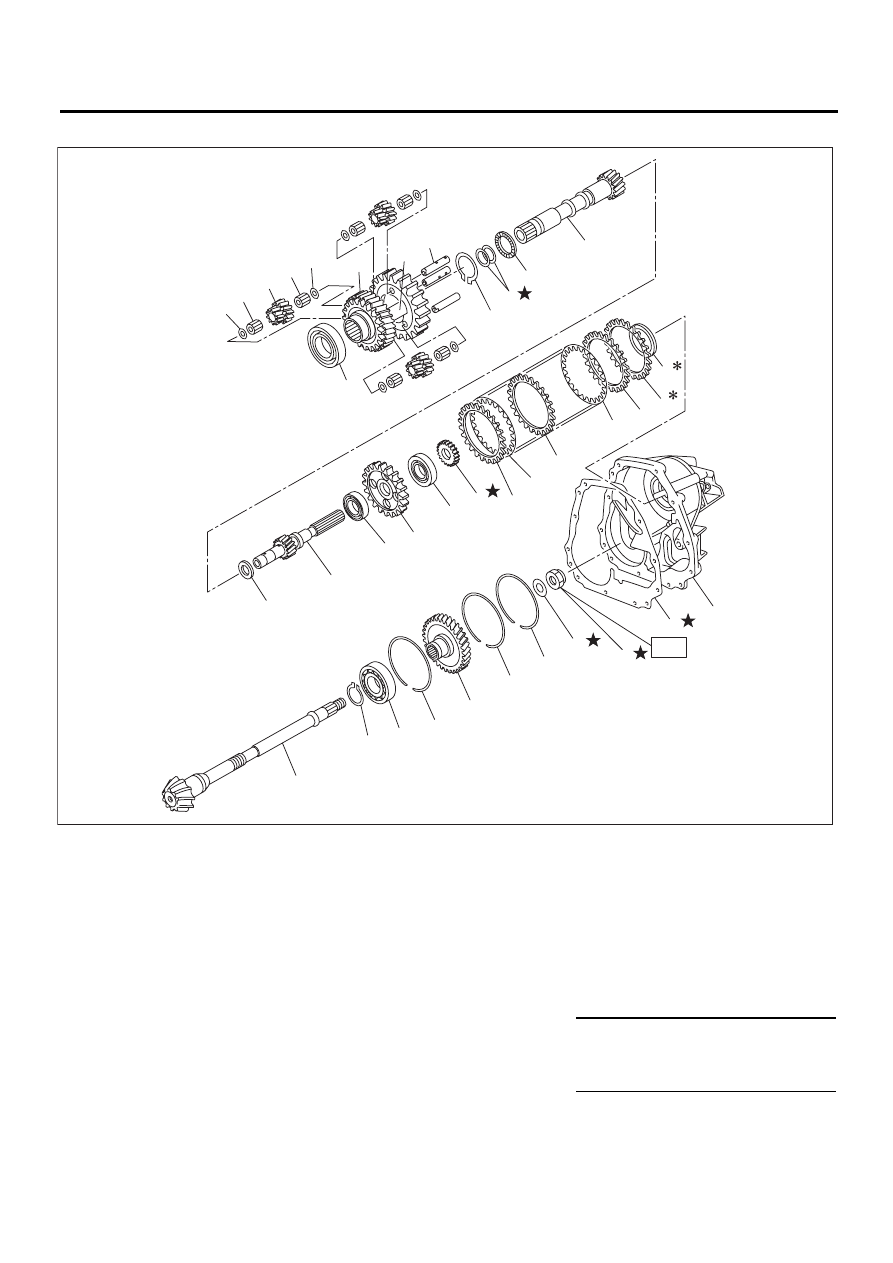

• Модель VTD

(1)

Шарикоподшипник

(13)

Задний ведущий вал

(25)

Пружинное стопорное кольцо

(2)

Ведущая шестерня редуктора

(14)

Шарикоподшипник

(26)

Шарикоподшипник

(3)

Шайба

(15)

Ступица многодисковой муфты

(27)

Пружинное стопорное кольцо

(4)

Игольчатый подшипник

(16)

Шарикоподшипник

(28)

Ведомая шестерня редуктора

(5)

Шестерня

(17)

Поворотная шестерня

(29)

Стопорная шайба

(6)

Привод

(18)

Ведомый диск (Толстый)

(30)

Контргайка

(7)

Планетарный вал-шестерня

(19)

Ведущий диск

(31)

Прокладка

(8)

Пружинное стопорное кольцо

(20)

Ведомый диск (Тонкий)

(32)

Корпус удлинителя

(9)

Уплотнительное кольцо

(21)

Ведомый диск (Толстый)





(10)

Упорный игольчатый подшип-
ник

(22)

Стопорный диск

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(11)

Промежуточный вал

(23)

Регулировочная шайба заднего
ведущего вала

T: 100 (10,2, 73,8)

(12)

Упорная шайба

(24)

Вал ведущей шестерни





AT-02203

T

(3)

(4)

(5)

(4)

(3)

(2)

(1)

(6)

(7)

(8)

(9)

(10)

(11)

(17)

(18)

(19)

(20)

(19)

(21)

(22)

(23)

(32)

(31)

(30)

(12)

(13)

(14)

(15)

(16)

(29)

(28)

(26)

(25)

(24)

(27)

(27)

(27)
