4AT-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

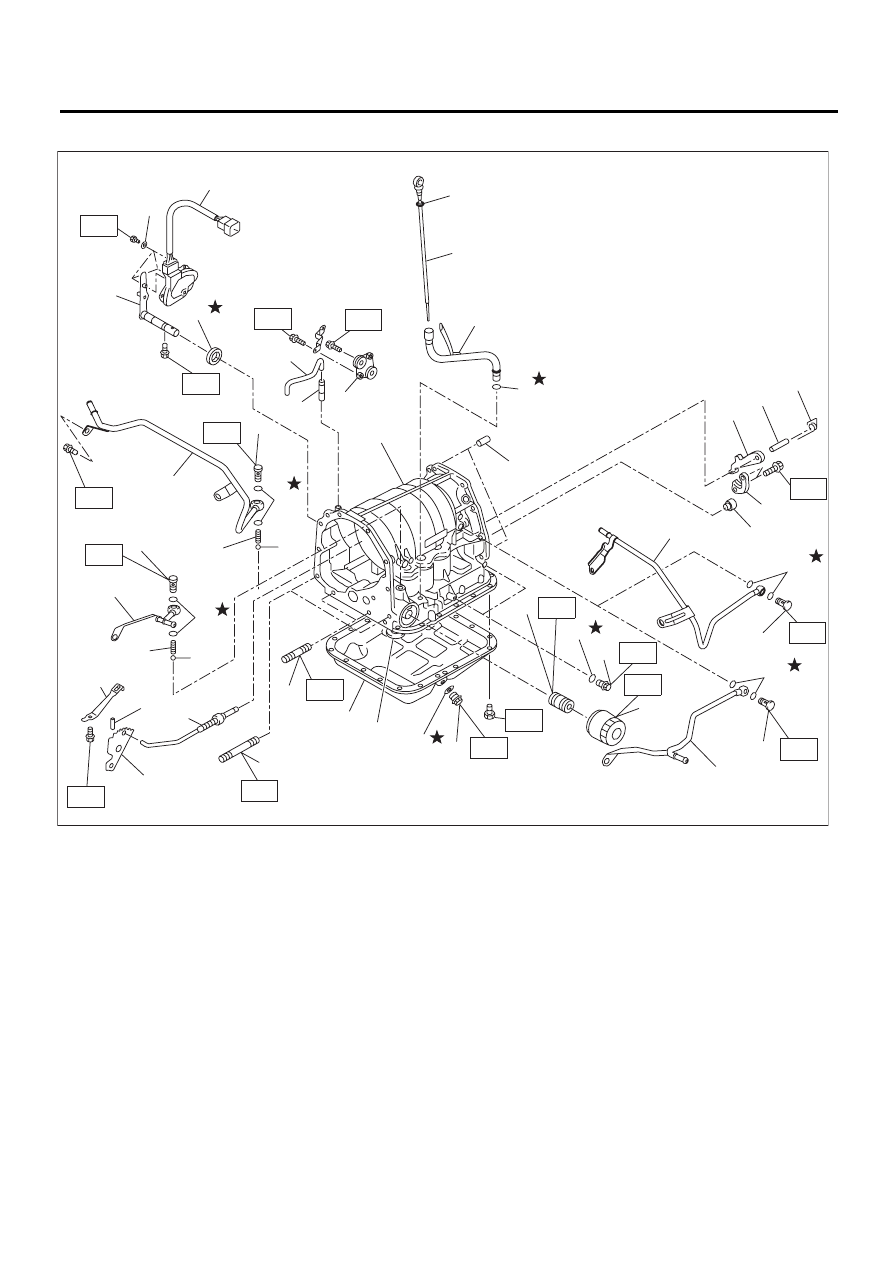

3. КОРПУС ТРАНСМИССИИ И УСТРОЙСТВО УПРАВЛЕНИЯ

(2)

(3)

(4)

(10)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(20)

(19)

(21)

(25)

(30)

(36)

(10)

(12)

(5)

(6)

(7)

(8)

(9)

(40)

(26)

(23)

(24)

(22)

(11)

(28)

(27)

(29)

(29)

(32)

(33)

(31)

(35)

(38)

(37)

(34)

(39)

T1

T5

T6

T9

T2

T9

T7

T10

T10

T9

T3

T7

T9

T4

T11

T3

(28)

(27)

(41)

(31)

T11

T8

AT-04594

(1)

(42)

4AT-7

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(1) Щуп уровня ATF

(20) Электромагнитный

(39) Шайба

(2) Трубка заправки масла

(21) Резьбовая шпилька (короткая)

(40) Впускная трубка ATF (модель с охлади-

телем ATF (с функцией подогрева))

(3) Уплотнительное кольцо

(22) Резьбовая шпилька (длинная)

(4) Прямой штифт

(23) Шток парковки

(41) Выпускная трубка ATF (модель с охлади-

телем ATF (с функцией подогрева))

(5) Возвратная пружина

(24) Плата ручного режима

(6) Вал

(25) Пружинный штифт

(42) Уплотнительное кольцо

(7) Защелка режима парковки

(26) Стопорная пружина





(8) Суппорт режима парковки

(27) Шарик

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(9) Уплотнение муфты переда-

чи крутящего момента

(28) Пружина

T1: 3,4 (0,35, 2,5)

(10) Прокладка

(29) Прокладка

T2: 5 (0,5, 3,6)

(11) Впускная трубка ATF (мо-

дель без охладителя ATF
(с функцией подогрева))

(30) Выпускная трубка ATF (модель

без охладителя ATF (с функцией
подогрева))

T3: 6 (0,6, 4,4)

Т4: 12 (1,2, 8,7)

(12) Соединительный винт

(31) Соединительный винт

Т5: 13 (1,3, 9,6)

(13) Уплотнительное кольцо

(32) Сальник

Т6: 14 (1,4, 10)

(14) Проверочная пробка

(33) Рычаг селектора диапазонов

Т7: 18 (1,8, 13,3)

(15) Масляный фильтр

(34) Узел выключателя блокиратора

T8: 21 (2,1, 15,5)

(16) Резьбовая шпилька масля-

ного фильтра

(35) Штуцер

T9: 25 (2,5, 18,4)

(17) Сливная пробка

(36) Шланг сапуна

T10: 40 (4,1, 29,5)

(18) Прокладка

(37) Корпус трансмиссии

T11: 45 (4,6, 33,2)

(19) Поддон картера

(38) Узел пластины





4AT-8

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

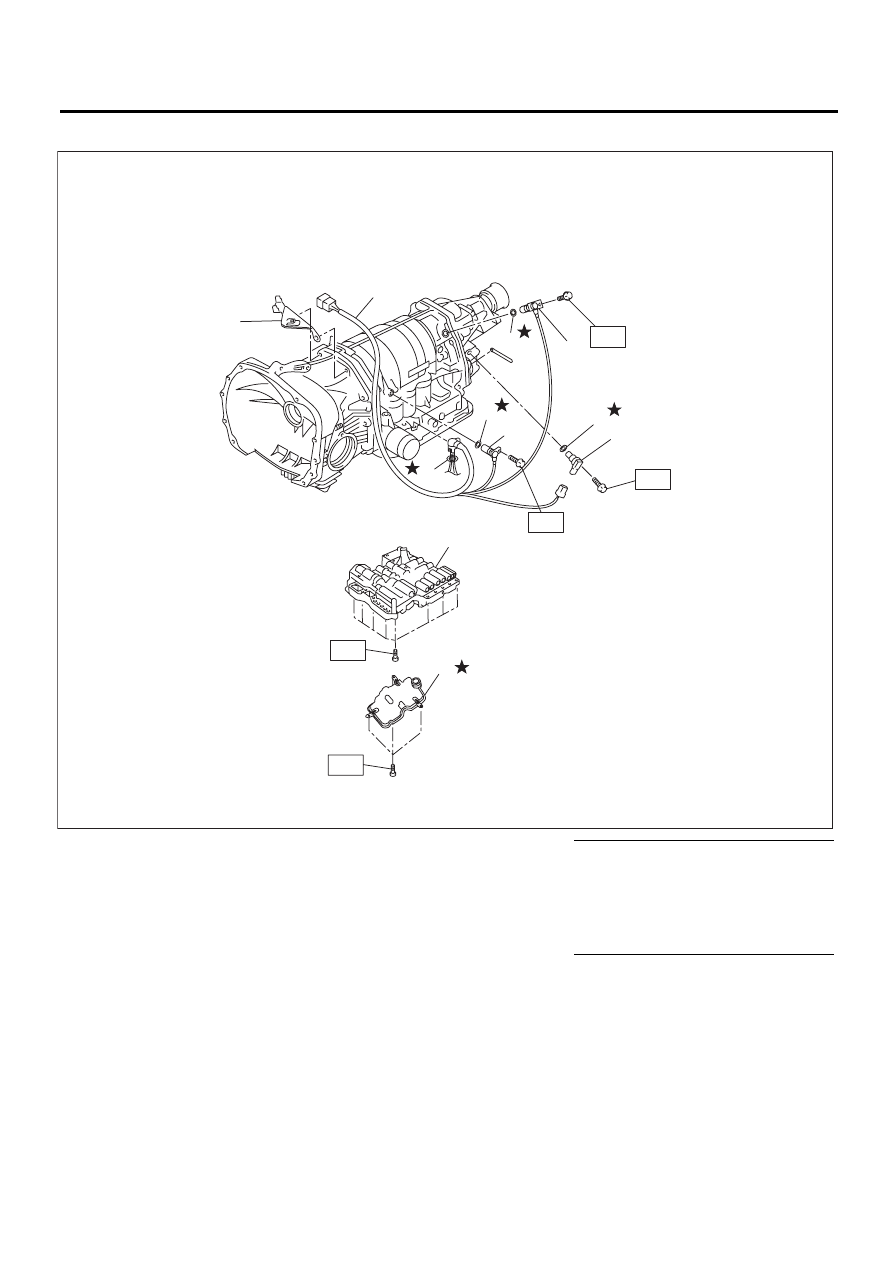

4. УПРАВЛЯЮЩИЙ КЛАПАН И ПРОКЛАДКА ЖГУТА ПРОВОДОВ

(1)

Опора

(6)

Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Жгут проводов трансмиссии

(7)

Передний датчик скорости автомо-
биля

T1: 7 (0,7, 5,1)

(3)

Уплотнительное кольцо

(8)

Уплотнительное кольцо

T2: 8 (0,8, 5,8)

(4)

Уплотнительное кольцо

(9)

Задний датчик скорости автомобиля

T3: 10 (1,0, 7,4)

(5)

Датчик частоты вращения
турбины гидротрансформа-
тора

(10)

Корпус управляющего клапана





(11)

Сетчатый фильтр управляющего
клапана





AT-04596

T1

T2

T1

T1

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

T3

4AT-9

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

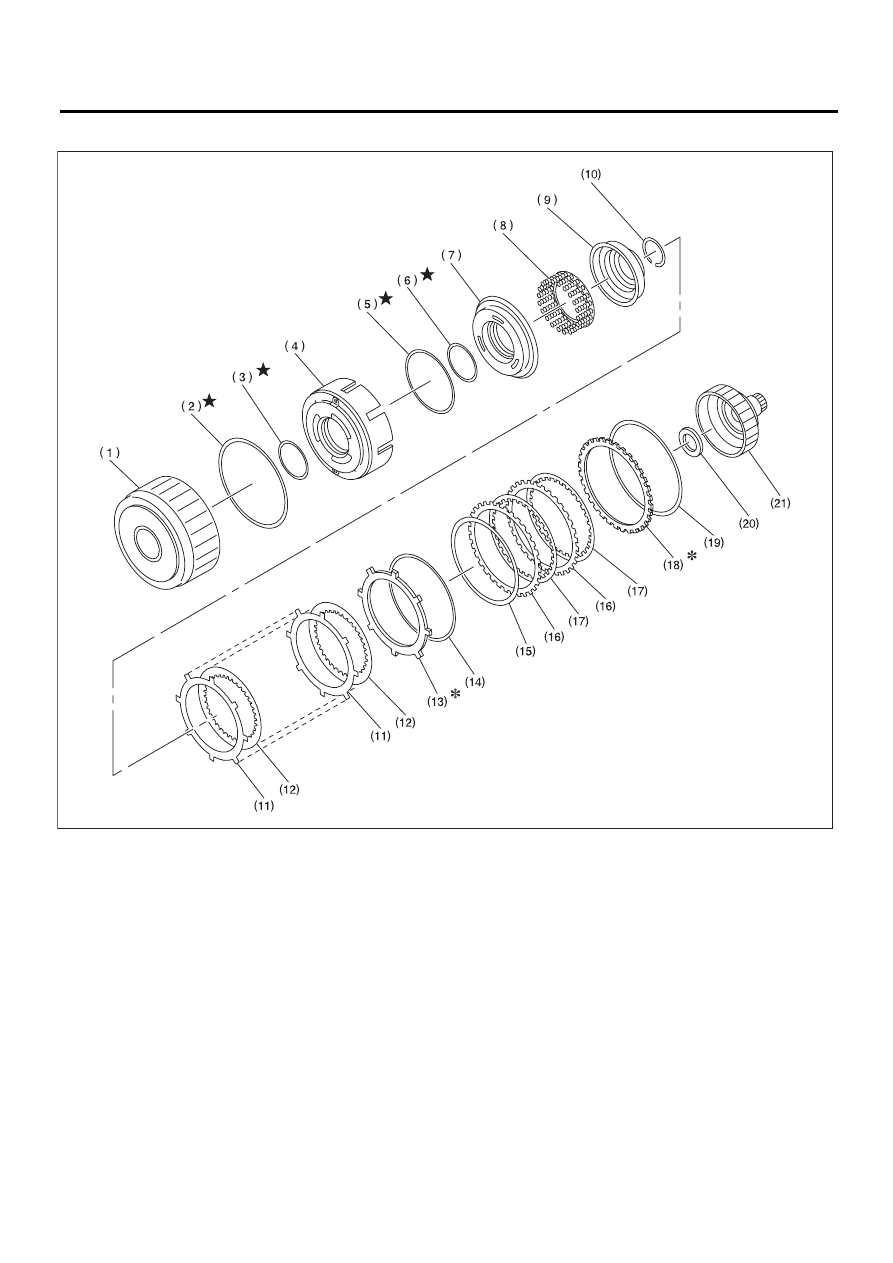

5. МУФТА ВЫСШИХ ПЕРЕДАЧ И МУФТА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

(1) Барабан муфты высших передач

(8)

Пружинный держатель

(15) Тарельчатый диск

(2) Манжетное уплотнение

(9)

Корзина сцепления

(16) Ведомый диск (муфта передачи

заднего хода)

(3) Кольцо с D-образным профилем

(10)

Пружинное стопорное кольцо

(17) Ведущий диск (муфта передачи

заднего хода)

(4) Поршень муфты заднего хода

(11)

Ведомый диск (муфта высших
передач)

(18) Стопорный диск (муфта переда-

чи заднего хода)

(5) Кольцо с D-образным профилем

(12)

Ведущий диск (муфта высших
передач)

(19) Пружинное стопорное кольцо

(6) Кольцо с D-образным профилем

(13)

Стопорный диск (муфта высших
передач)

(20) Упорный игольчатый подшипник

(7) Поршень муфты высших передач

(14)

Пружинное стопорное кольцо

(21) Ступица муфты высших передач

AT-00006
