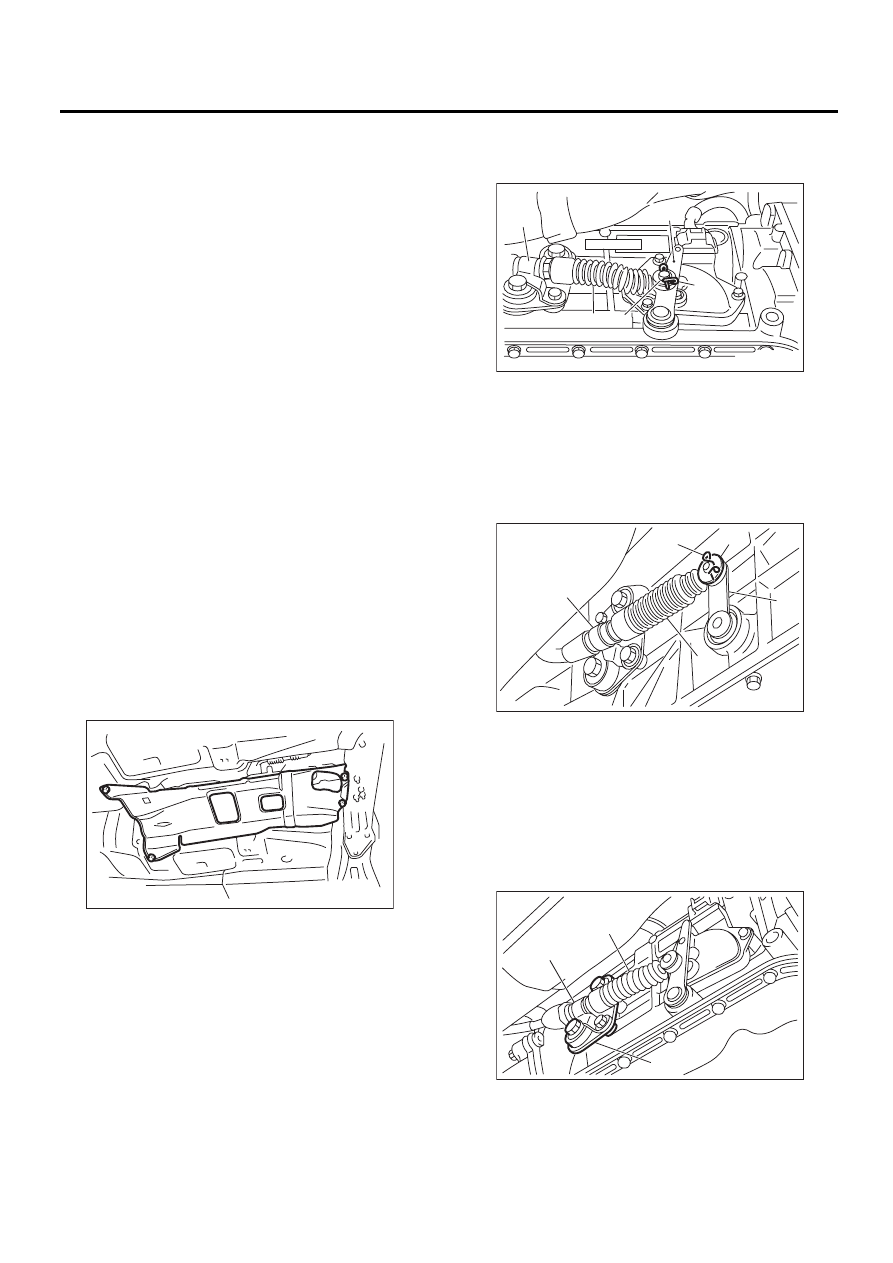

CS-38

Трос рычага селектора

СИСТЕМЫ УПРАВЛЕНИЯ

4. Трос рычага селектора

A: СНЯТИЕ

8) Снимите пружинный штифт и шайбу с рыча-
га селектора диапазонов.
• 4AT

• 5AT

9) Снимите узел пластины с корпуса трансмис-
сии.
• 4AT

AT-01331

(A) Рычаг селектора диапазонов

(B) Пружинный шплинт

(D) Кронштейн

(E) Шайба

(A) Рычаг селектора диапазонов
(B) Пружинный шплинт

(E) Шайба

(A) Трос рычага селектора
(B) Узел пластины

CS-00036

(C)

(B)

(A)

(E)

(D)

CS-00327

(B)

(D)

(C)

(E)

(A)

CS-00037

( A )

( B )

( C )

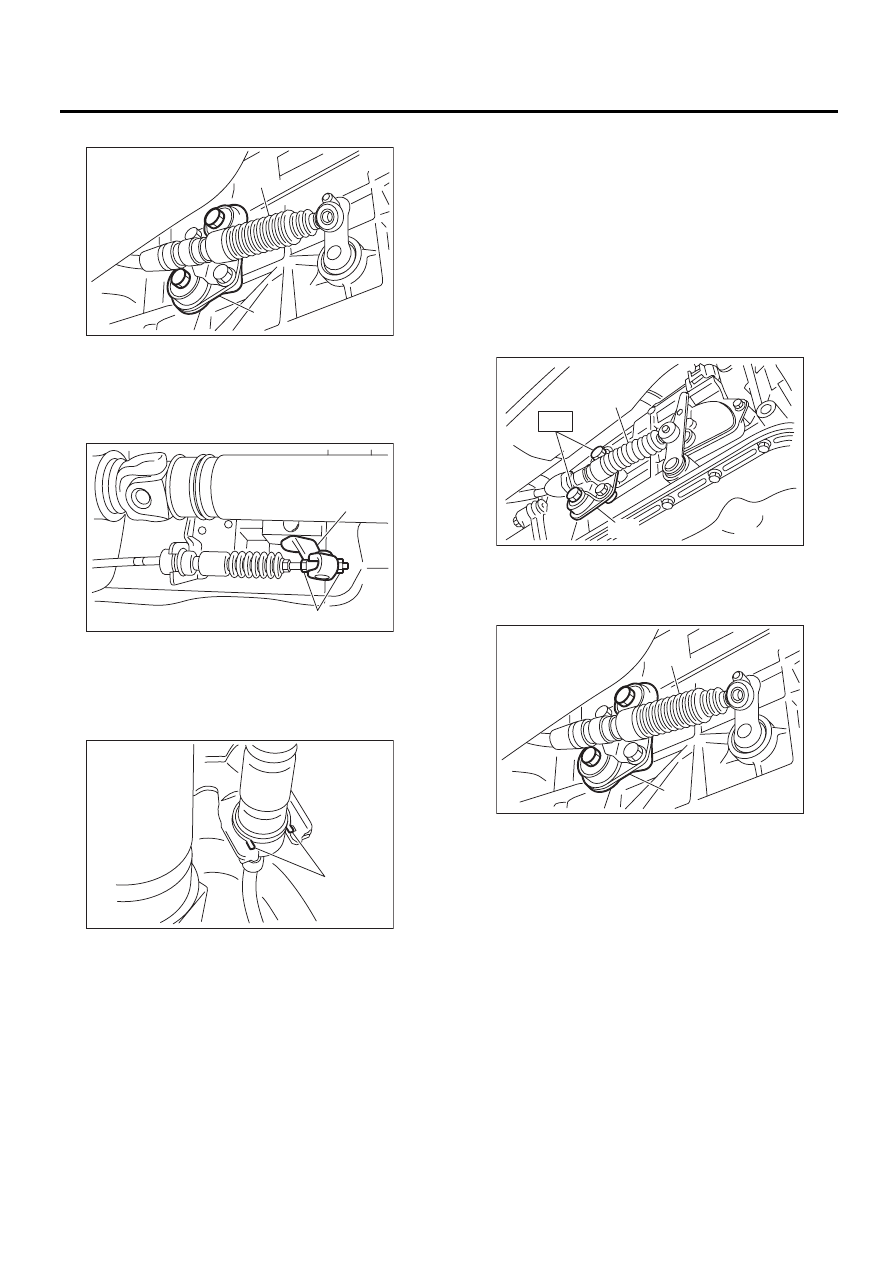

CS-39

Трос рычага селектора

СИСТЕМЫ УПРАВЛЕНИЯ

• 5AT

10) Отсоедините трос рычага селектора от уз-
ла рычага.

11) Поднимите защелку зажима, чтобы снять
трос с кронштейна.

12) Снимите трос рычага селектора с узла
пластины.

B: УСТАНОВКА

1) Установите трос рычага селектора на узел
пластины.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

2) Установите трос рычага селектора на рычаг
селектора диапазонов.
3) Установите узел пластины на трансмиссию.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

• 4AT

• 5AT

(A) Трос рычага селектора

(B) Узел пластины

(A) Регулировочная гайка

(B) Узел рычага

(A) Зажим

CS-00328

(A)

(B)

CS-00278

(B)

(A)

CS-00279

(A)

(A) Трос рычага селектора
(B) Узел пластины

CS-00039

(A)

(B)

CS-00328

(A)

(B)

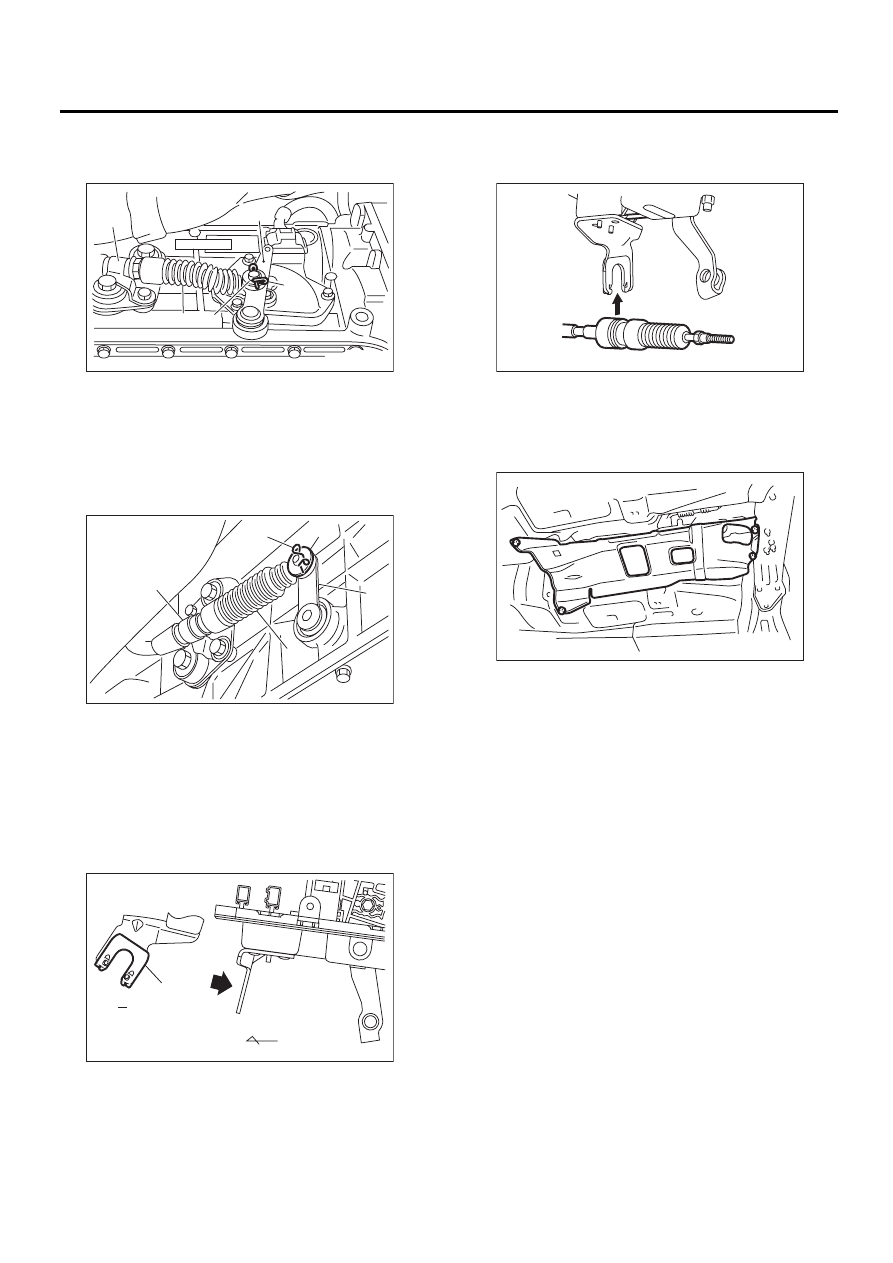

CS-40

Трос рычага селектора

СИСТЕМЫ УПРАВЛЕНИЯ

4) Установите шайбу и пружинный штифт на
рычаг селектора диапазонов.
• 4AT

• 5AT

5) Установите новый зажим, обращая внима-
ние на направление установки.

6) Вставьте конец внутреннего троса в отверс-
тие соединителя на рычаге селектора и при-
крепите трос к кронштейну.

7) Переведите рычаг селектора в диапазон
“N”, а затем отрегулируйте положение троса
селектора. <См. CS-41, РЕГУЛИРОВКА, Трос
рычага селектора.>
8) Установите крышку теплозащитного экрана.

9) Установите переднюю, центральную и за-
днюю выхлопные трубы и глушитель. (Модель
SOHC и модель DOHC без турбонаддува)
• МОДЕЛЬ SOHC
<См. EX(H4SO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.> <См. EX(H4SO)-8, УСТАНОВКА,
Задняя выхлопная труба.> <См. EX(H4SO)-10,
УСТАНОВКА, Глушитель.>
• Модель DOHC 2.0 L
<См. EX(H4DO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.> <См. EX(H4DO)-6, УСТАНОВ-
КА, Задняя выхлопная труба.> <См. EX(H4 DO)-
8, УСТАНОВКА, Глушитель.>
• Модель DOHC 2.0 L
<См. EX(H6DO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.> <См. EX(H6DO)-7, УСТАНОВ-
КА, Задняя выхлопная труба.> <См. EX(H6 DO)-
10, УСТАНОВКА, Глушитель.>
10) Установите центральную и заднюю вы-
хлопные трубы и глушитель. (Модель DOHC с
турбонаддувом)
<См. EX(H4DOTC)-9, УСТАНОВКА, Централь-
ная выхлопная труба.> <См. EX(H4DOTC)-12,
УСТАНОВКА, Задняя выхлопная труба.> <См.
EX(H4DOTC)-14, УСТАНОВКА, Глушитель.>

(A) Рычаг селектора диапазонов
(B) Пружинный шплинт

(E) Шайба

(A) Рычаг селектора диапазонов

(B) Пружинный шплинт

(D) Кронштейн

(E) Шайба

(A) Хомут

(B) Вперед

CS-00036

(C)

(B)

(A)

(E)

(D)

CS-00327

(B)

(D)

(C)

(E)

(A)

CS-00329

(A)

(B)

CS-00330

AT-01331

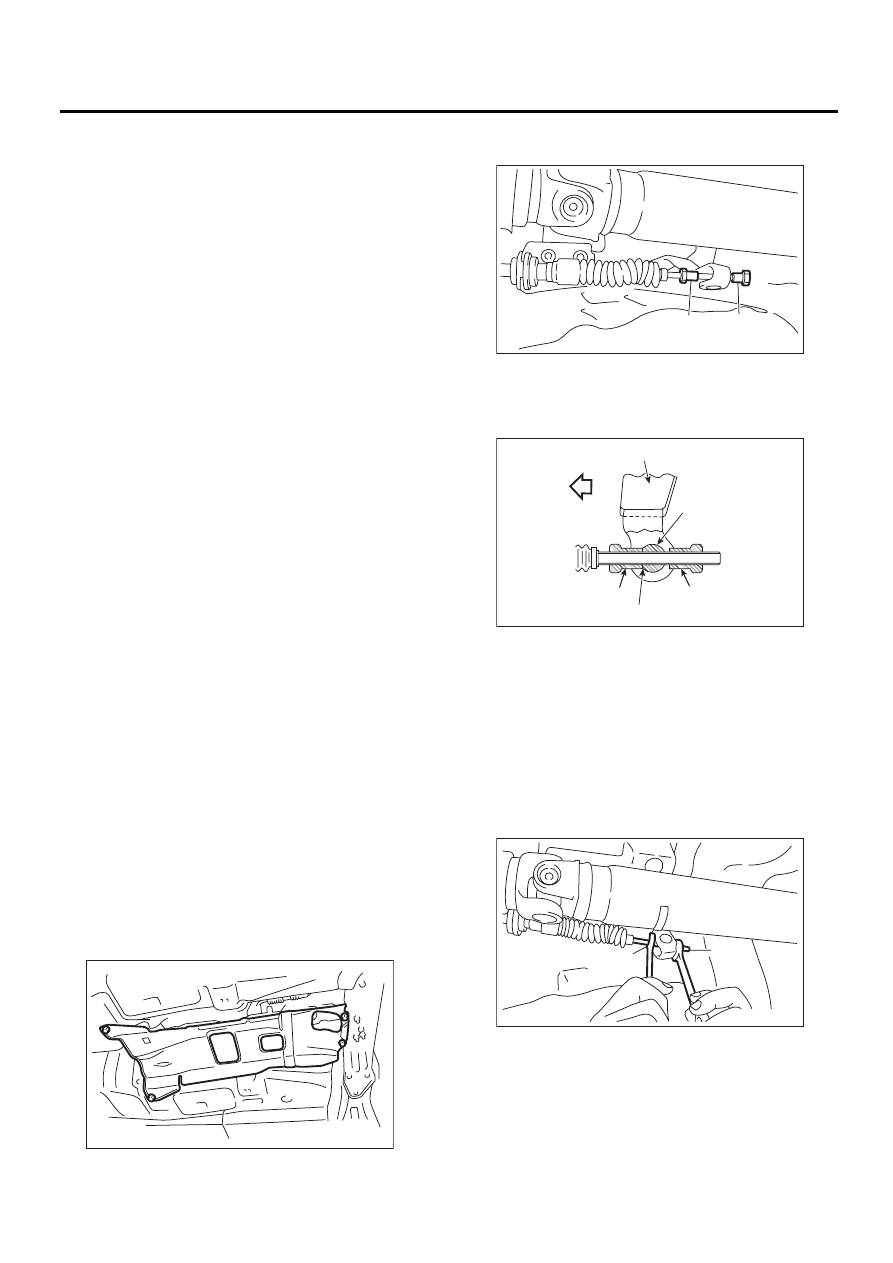

CS-41

Трос рычага селектора

СИСТЕМЫ УПРАВЛЕНИЯ

C: ПРОВЕРКА

Проверьте снятый трос и замените или ис-
правьте в случае обнаружения повреждений,
следов износа или неисправности.
1) Проверьте трос на предмет плавной работы.
2) Проверьте внутренний трос на предмет пов-
реждений или ржавчины.
3) Проверьте внешний трос на предмет пов-
реждений, изгибов и трещин.
4) Проверьте пыльник на предмет поврежде-
ний, трещин и потери свойств.
5) Переведите рычаг селектора из диапазона
“P” в диапазон “D”. Убедитесь, что при перево-
де в любое направление ощущается контакт с
фиксатором положения. Если фиксатор поло-
жения не чувствуется или показания положе-
ния указателя нечеткие, отрегулируйте трос.
6) Убедитесь, что двигатель стартера враща-
ется, когда рычаг селектора находится в диа-
пазоне “P”.
7) Убедитесь, что загораются огни заднего хода
при переводе рычага селектора в диапазон “R”.
8) Проверьте работу стояночной блокировки, ког-
да рычаг селектора находится в диапазоне “P”.

D: РЕГУЛИРОВКА

1) Переведите рычаг селектора в диапазон “N”.
2) Снимите заднюю выхлопную трубу и глуши-
тель.
• МОДЕЛЬ SOHC
<См. EX(H4SO)-8, СНЯТИЕ, Задняя выхлопная
труба.> <См. EX(H4SO)-10, СНЯТИЕ, Глуши-
тель.>
• Модель DOHC 2.0 L
<См. EX(H4DO)-6, СНЯТИЕ, Задняя выхлопная
труба.> <См. EX(H4DO)-8, СНЯТИЕ, Глуши-
тель.>
• Модель DOHC 2.0 L
<См. EX(H6DO)-7, СНЯТИЕ, Задняя выхлопная
труба.> <С м. EX(H6DO)-9, СНЯТИЕ, Глушитель.>
• Модель DOHC с турбонаддувом
<См. EX(H4DOTC)-12, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-14, СНЯ-
ТИЕ, Глушитель.>
3) Снимите крышку теплозащитного экрана.

4) Ослабьте регулировочные гайки с обеих сто-
рон.

5) Поворачивайте регулировочную гайку B до тех
пор, пока она слегка не коснется соединителя.

6) Приставьте гаечный ключ к регулировочной
гайке B так, чтобы она не вращалась, а затем
затяните регулировочную гайку A.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) После завершения регулировки убедитесь в
том, что рычаг селектора двигается свободно
во всех положениях.
8) Установка производится в порядке, обрат-
ном порядку снятия.

AT-01331

(A) Регулировочная гайка А
(B) Регулировочная гайка В

(A) Передняя сторона
(B) Рычаг селектора

(E) Точка контакта

(F) Регулировочная гайка А

(A) Регулировочная гайка А
(B) Регулировочная гайка В

CS-00040

( A )

( B )

CS-00041

(A)

(B)

(C)

(D)

(E)

(F)

CS-00042

( A )

( B )
