Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

8. Клапанный зазор

A: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Проверка и регулировка клапанного зазора
должна выполняться на холодном двигателе.

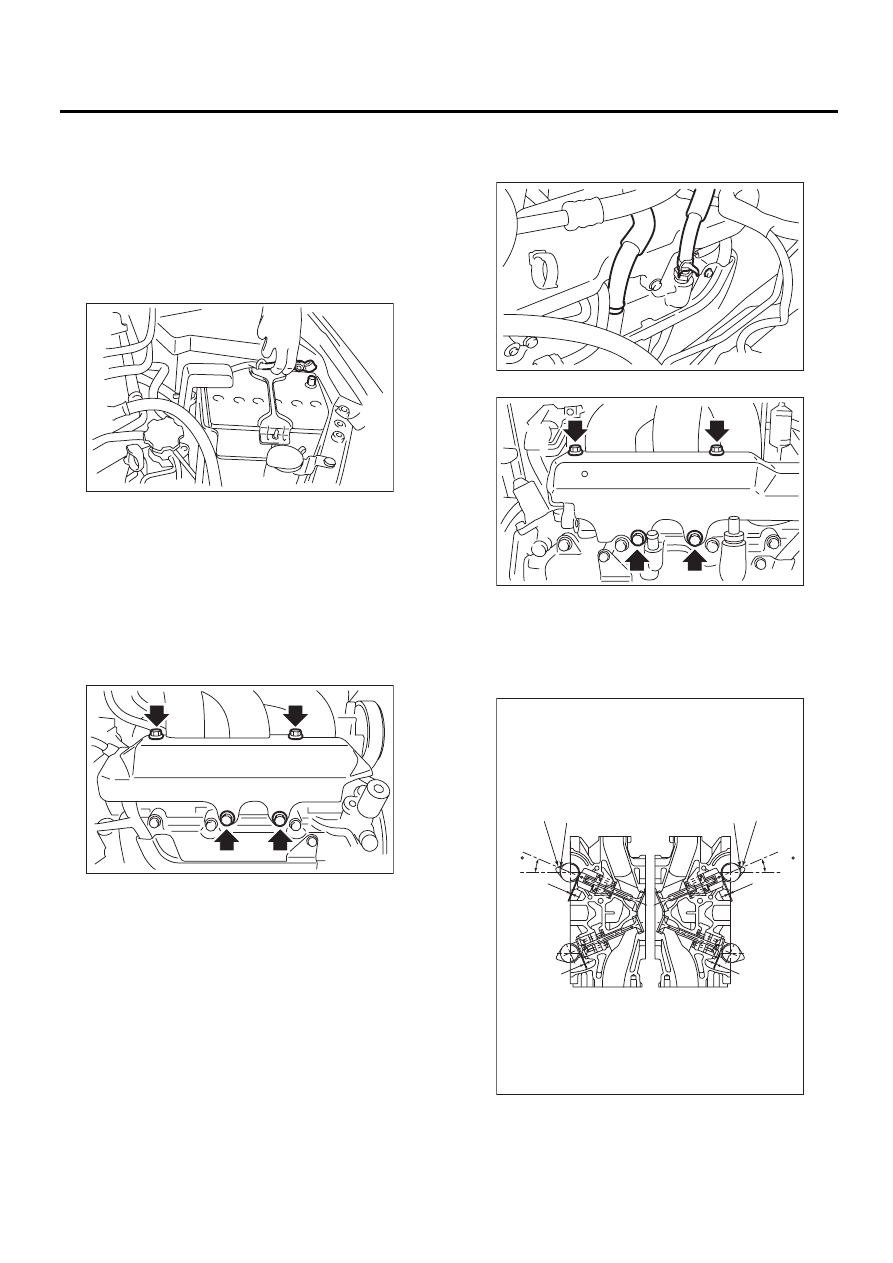

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Опустите автомобиль.
7) Затем проверьте цилиндры с правой стороны

(1) Снимите воздухозаборный короб и кор-
пус воздушного фильтра <См. IN(H6DO)-8,
СНЯТИЕ, Воздухозаборный короб.> <См.
IN(H6DO)-5, СНЯТИЕ, Корпус воздушного
фильтра.>
(2) Снимите правый щиток топливной трубки.

(3) Отсоедините разъем датчика давления
масла
(4) Снимите катушку зажигания. <См.
IG(H6DO)-7, СНЯТИЕ, Катушка зажигания.>
(5) Снимите клапанную крышку (правую).

8) Затем проверьте цилиндры с левой стороны

(1) Отсоедините провод от аккумулятора, а
затем снимите аккумулятор и кронштейн
аккумулятора.

(2) Отсоедините шланг системы вентиляции
картера и шланг отвода картерных газов от
клапанной крышки (левой).

(3) Снимите левый щиток топливной трубки.

(4) Снимите катушку зажигания. <См.
IG(H6DO)-7, СНЯТИЕ, Катушка зажигания.>
(5) Снимите клапанную крышку (левую).

9) Проверните коленчатый вал по часовой стрел-
ке до тех пор, пока распределительный вал не
встанет в положение, показанное на рисунке.

IN-00203

FU-02119

(1) Клапанный зазор (Сторона впуска)
(2) Клапанный зазор (Сторона выпуска)
(3) Кулачок высокого подъема
(4) Кулачок низкого подъема

ME-00460

FU-02117

ME-02565

(4)

(3)

(3)

(4)

(1)

(2)

(1)

(2)

(23 )

(23 )

ME(H6DO)-29

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

10) Измерьте зазор впускного и выпускного
клапана при помощи щупа толщины (A).

ПРИМЕЧАНИЕ:
• Измерьте в диапазоне

±30° от заданного по-

ложения, показанного на рисунке.
• Измерьте на кулачке низкого подъемом на
стороне впуска.
• Вставляйте щуп толщины как можно ближе к
горизонтальному положению относительно
толкателя клапана.

Клапанный зазор:

Впускной

0,20

+0,04

–0,06

 мм (0,0079

+0,0016

–0,0024

 дюйма)

Выпускной

0,35

±

0,05 мм (0,0138

±

0,0020 дюйма)

• Если измеренное значение выходит за пре-
делы заданных параметров, запишите величи-
ны, чтобы отрегулировать зазор в дальнейшем.

11) При необходимости отрегулируйте клапан-
ный зазор. <См. ME(H6DO)-29, РЕГУЛИРОВКА,
Клапанный зазор.>
12) Далее проверните шкив коленчатого вала
по часовой стрелке, а затем снова измерьте
клапанный зазор.
13) После проверки установите соответствую-
щие детали в порядке, обратном порядку сня-
тия.

B: РЕГУЛИРОВКА

1. СТОРОНА ВПУСКА

ПРИМЕЧАНИЕ:
• Регулировка клапанного зазора должна вы-
полняться на холодном двигателе.
• При снятии и установке толкателя клапана
не одевайте перчатки.
• Не используйте упавшие или подвергшиеся
другим сильным ударам толкатели клапанов.
• При установке толкателя клапана, совмес-
тите стопор вращения толкателя клапана с ка-
навкой на головке блока цилиндров и вставьте
толкатель.

1) Измерьте все клапанные зазоры. <См.
ME(H6DO)-28, ПРОВЕРКА, Клапанный зазор.>

ПРИМЕЧАНИЕ:
После измерения запишите значение каждого
клапанного зазора.

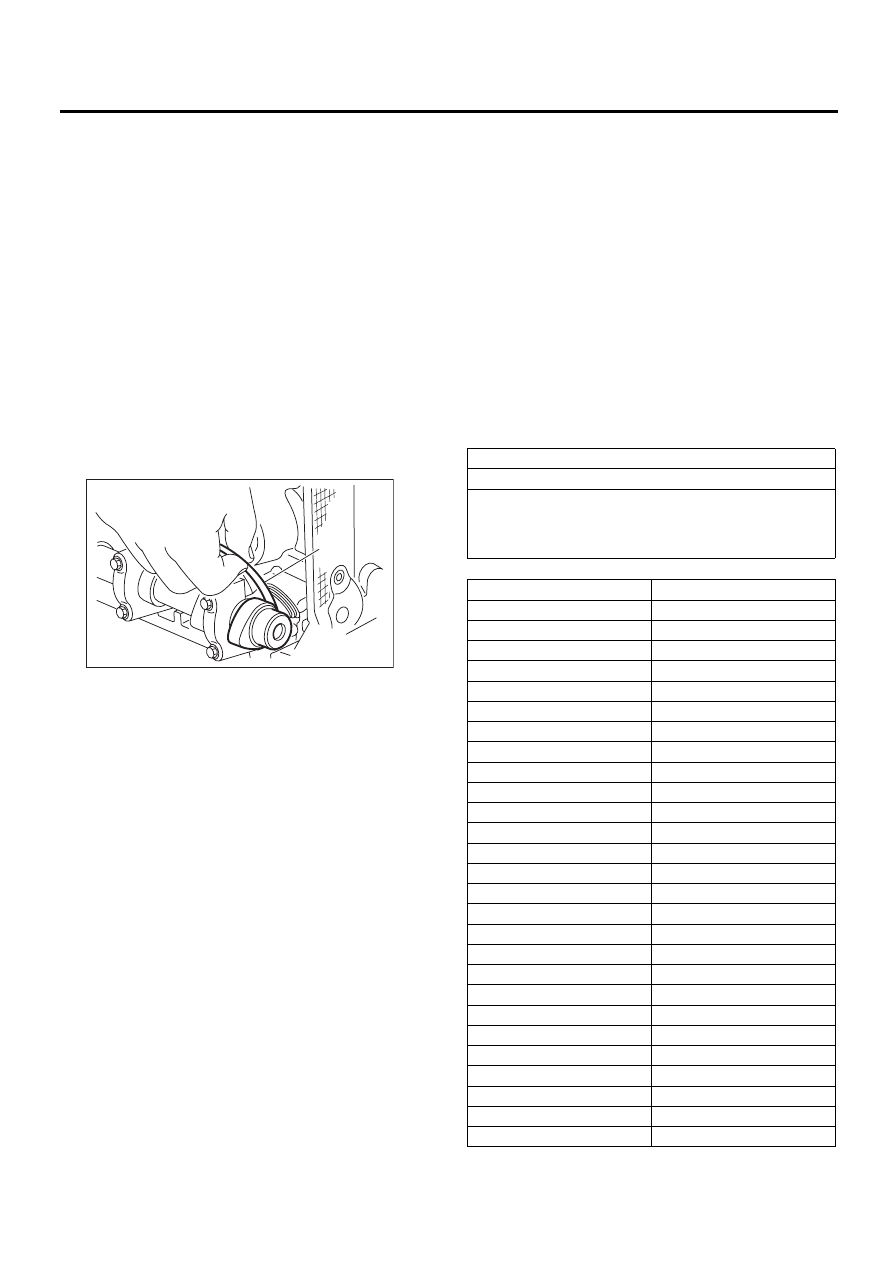

2) Снимите распределительный вал.
<См. ME(H6DO)-55, СНЯТИЕ, Распределитель-
ный вал.>
3) Снимите толкатель клапана.
4) Снимите с толкателя клапана регулировоч-
ную шайбу.
5) Проверьте толщину регулировочной шайбы
по маркировке на поверхности снятой шайбы.
6) Опираясь на измеренное значение клапан-
ного зазора и толщину регулировочной шайбы,
выберите регулировочную шайбу нужной тол-
щины по приведенной ниже таблице.

ME-00464

(A)

Единицы измерения: мм (дюймы)

S = (V + T) – 0,20 (0,0079)

S: Требуемая толщина регулировочной шайбы
V: Измеренный клапанный зазор
T: Толщина регулировочной шайбы, которую необходи-
мо использовать

№ детали

Толщина, мм (дюймы)

13218AK890

1,92 (0,0756)

13218AK900

1,94 (0,0764)

13218AK910

1,96 (0,0772)

13218AK920

1,98 (0,0780)

13218AK930

2,00 (0,0787)

13218AK940

2,02 (0,0795)

13218AK950

2,04 (0,0803)

13218AK960

2,06 (0,0811)

13218AK970

2,07 (0,0815)

13218AK980

2,08 (0,0819)

13218AK990

2,09 (0,0823)

13218AL000

2,10 (0,0827)

13218AL010

2,11 (0,0831)

13218AL020

2,12 (0,0835)

13218AL030

2,13 (0,0839)

13218AL040

2,14 (0,0843)

13218AL050

2,15 (0,0846)

13218AL060

2,16 (0,0850)

13218AL070

2,17 (0,0854)

13218AL080

2,18 (0,0858)

13218AL090

2,19 (0,0862)

13218AL100

2,20 (0,0866)

13218AL110

2,21 (0,0870)

13218AL120

2,22 (0,0874)

13218AL130

2,23 (0,0878)

13218AL140

2,24 (0,0882)

13218AL150

2,25 (0,0886)

ME(H6DO)-30

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. СТОРОНА ВЫПУСКА

ПРИМЕЧАНИЕ:
• Регулировка клапанного зазора должна вы-
полняться на холодном двигателе.
• При снятии и установке толкателя клапана
не одевайте перчатки.
• Не используйте упавшие или подвергшиеся
другим сильным ударам толкатели клапанов.
1) Измерьте все клапанные зазоры. <См.
ME(H6DO)-28, ПРОВЕРКА, Клапанный зазор.>

ПРИМЕЧАНИЕ:
После измерения запишите значение каждого
клапанного зазора.
2) Снимите распределительный вал. <См.
ME(H6DO)-55, СНЯТИЕ, Распределительный
вал.>
3) Снимите толкатель клапана.

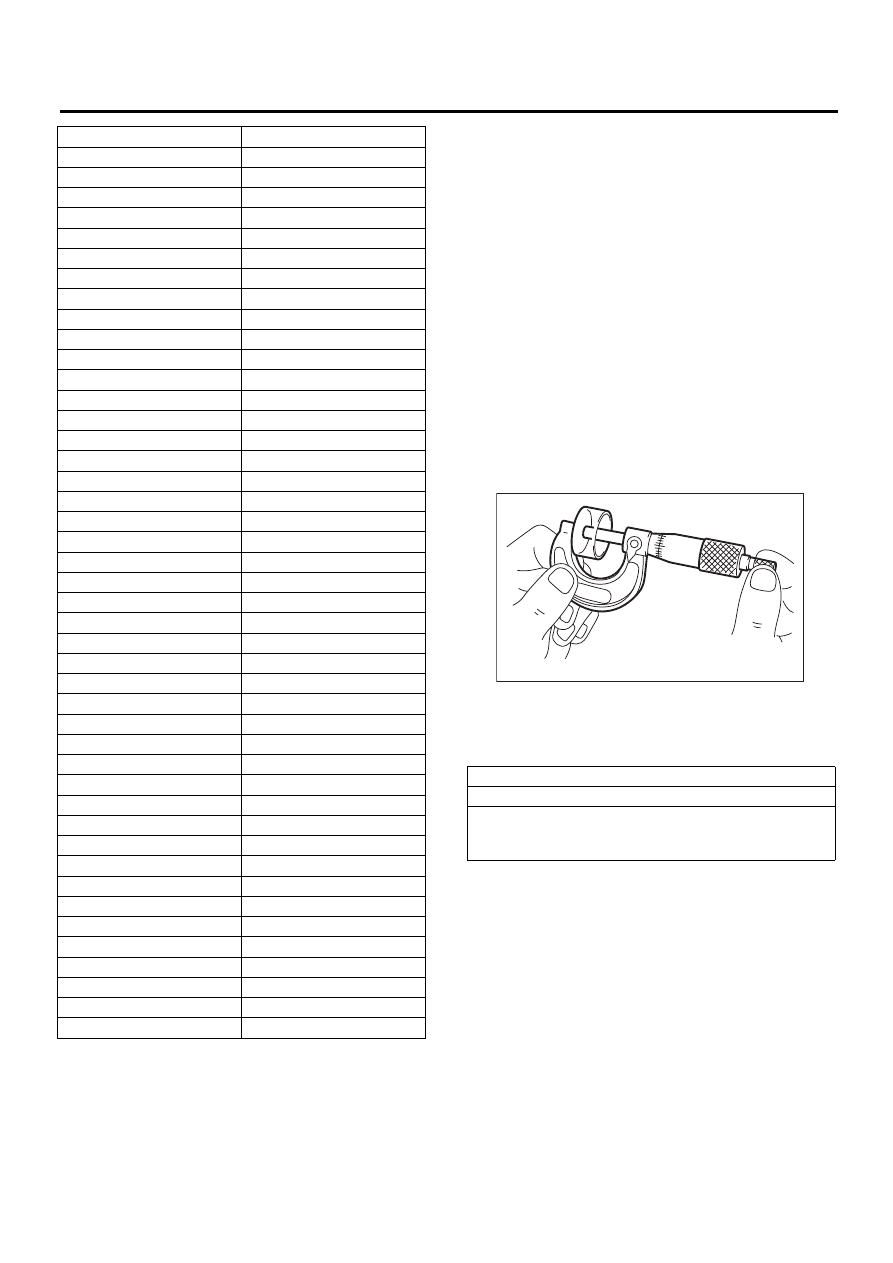

4) Измерьте толщину толкателя клапана при
помощи микрометра.

5) Опираясь на измеренное значение клапан-
ного зазора и толщину толкателя клапана, вы-
берите толкатель клапана нужной толщины по
приведенной ниже таблице.

13218AL160

2,26 (0,0890)

13218AL170

2,27 (0,0894)

13218AL180

2,28 (0,0898)

13218AL190

2,29 (0,0902)

13218AL200

2,30 (0,0906)

13218AL210

2,31 (0,0909)

13218AL220

2,32 (0,0913)

13218AL230

2,33 (0,0917)

13218AL240

2,34 (0,0921)

13218AL250

2,35 (0,0925)

13218AL260

2,36 (0,0929)

13218AL270

2,37 (0,0933)

13218AL280

2,38 (0,0937)

13218AL290

2,39 (0,0941)

13218AL300

2,40 (0,0945)

13218AL310

2,41 (0,0949)

13218AL320

2,42 (0,0953)

13218AL330

2,43 (0,0957)

13218AL340

2,44 (0,0961)

13218AL350

2,45 (0,0965)

13218AL360

2,46 (0,0969)

13218AL370

2,47 (0,0972)

13218AL380

2,48 (0,0976)

13218AL390

2,49 (0,0980)

13218AL400

2,50 (0,0984)

13218AL410

2,51 (0,0988)

13218AL420

2,52 (0,0992)

13218AL430

2,53 (0,0996)

13218AL440

2,54 (0,1000)

13218AL450

2,55 (0,1004)

13218AL460

2,56 (0,1008)

13218AL470

2,57 (0,1012)

13218AL480

2,58 (0,1016)

13218AL490

2,59 (0,1020)

13218AL500

2,60 (0,1024)

13218AL510

2,61 (0,1028)

13218AL520

2,62 (0,1032)

13218AL530

2,64 (0,1039)

13218AL540

2,66 (0,1047)

13218AL550

2,68 (0,1055)

13218AL560

2,70 (0,1063)

13218AL570

2,72 (0,1071)

13218AL580

2,74 (0,1079)

13218AL590

2,76 (0,1087)

№ детали

Толщина, мм (дюймы)

Единицы измерения: мм (дюймы)

S = (V + T) – 0,35 (0,0138)

S: Требуемая толщина толкателя клапана
V: Измеренный клапанный зазор
T: Толщина используемого толкателя клапана

ME-00025

ME(H6DO)-31

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

№ детали

Толщина, мм (дюймы)

13228AD181

4,32 (0,1701)

13228AD191

4,34 (0,1709)

13228AD201

4,36 (0,1717)

13228AD211

4,38 (0,1724)

13228AD221

4,40 (0,1732)

13228AD231

4,42 (0,1740)

13228AD241

4,44 (0,1748)

13228AD251

4,46 (0,1756)

13228AD261

4,48 (0,1764)

13228AD271

4,50 (0,1772)

13228AD281

4,52 (0,1780)

13228AD291

4,54 (0,1787)

13228AD301

4,56 (0,1795)

13228AD311

4,58 (0,1803)

13228AD321

4,60 (0,1811)

13228AC581

4,62 (0,1819)

13228AC591

4,63 (0,1823)

13228AC601

4,64 (0,1827)

13228AC611

4,65 (0,1831)

13228AC621

4,66 (0,1835)

13228AC631

4,67 (0,1839)

13228AC641

4,68 (0,1843)

13228AC651

4,69 (0,1846)

13228AC661

4,70 (0,1850)

13228AC671

4,71 (0,1854)

13228AC681

4,72 (0,1858)

13228AC691

4,73 (0,1862)

13228AC701

4,74 (0,1866)

13228AC711

4,75 (0,1870)

13228AC721

4,76 (0,1874)

13228AC731

4,77 (0,1878)

13228AC741

4,78 (0,1882)

13228AC751

4,79 (0,1886)

13228AC761

4,80 (0,1890)

13228AC771

4,81 (0,1894)

13228AC781

4,82 (0,1898)

13228AC791

4,83 (0,1902)

13228AC801

4,84 (0,1906)

13228AC811

4,85 (0,1909)

13228AC821

4,86 (0,1913)

13228AC831

4,87 (0,1917)

13228AC841

4,88 (0,1921)

13228AC851

4,89 (0,1925)

13228AC861

4,90 (0,1929)

13228AC871

4,91 (0,1933)

13228AC881

4,92 (0,1937)

13228AC891

4,93 (0,1941)

13228AC901

4,94 (0,1945)

13228AC911

4,95 (0,1949)

13228AC921

4,96 (0,1953)

13228AC931

4,97 (0,1957)

13228AC941

4,98 (0,1961)

13228AC951

4,99 (0,1965)

13228AC961

5,00 (0,1969)

13228AC971

5,01 (0,1972)

13228AC981

5,02 (0,1976)

13228AC991

5,03 (0,1980)

13228AD001

5,04 (0,1984)

13228AD011

5,05 (0,1988)

13228AD021

5,06 (0,1992)

13228AD031

5,07 (0,1996)

13228AD041

5,08 (0,2000)

13228AD051

5,09 (0,2004)

13228AD061

5,10 (0,2008)

13228AD071

5,11 (0,2012)

13228AD081

5,12 (0,2016)

13228AD091

5,13 (0,2020)

13228AD101

5,14 (0,2024)

13228AD111

5,15 (0,2028)

13228AD121

5,16 (0,2032)

13228AD131

5,17 (0,2035)

13228AD141

5,18 (0,2039)

13228AD151

5,19 (0,2043)

13228AD161

5,20 (0,2047)

13228AD171

5,21 (0,2051)

13228AD331

5,23 (0,2059)

13228AD341

5,25 (0,2067)

13228AD351

5,27 (0,2075)

13228AD361

5,29 (0,2083)

13228AD371

5,31 (0,2091)

13228AD381

5,33 (0,2098)

13228AD391

5,35 (0,2106)

13228AD401

5,37 (0,2114)

13228AD411

5,39 (0,2122)

13228AD421

5,41 (0,2130)

13228AD431

5,43 (0,2138)

13228AD441

5,45 (0,2146)

13228AD451

5,47 (0,2154)

13228AD461

5,49 (0,2161)

13228AD471

5,51 (0,2169)

13228AD481

5,53 (0,2177)

13228AD491

5,55 (0,2185)

13228AD501

5,57 (0,2193)

13228AD511

5,59 (0,2201)

№ детали

Толщина, мм (дюймы)
