ME(H6DO)-20

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

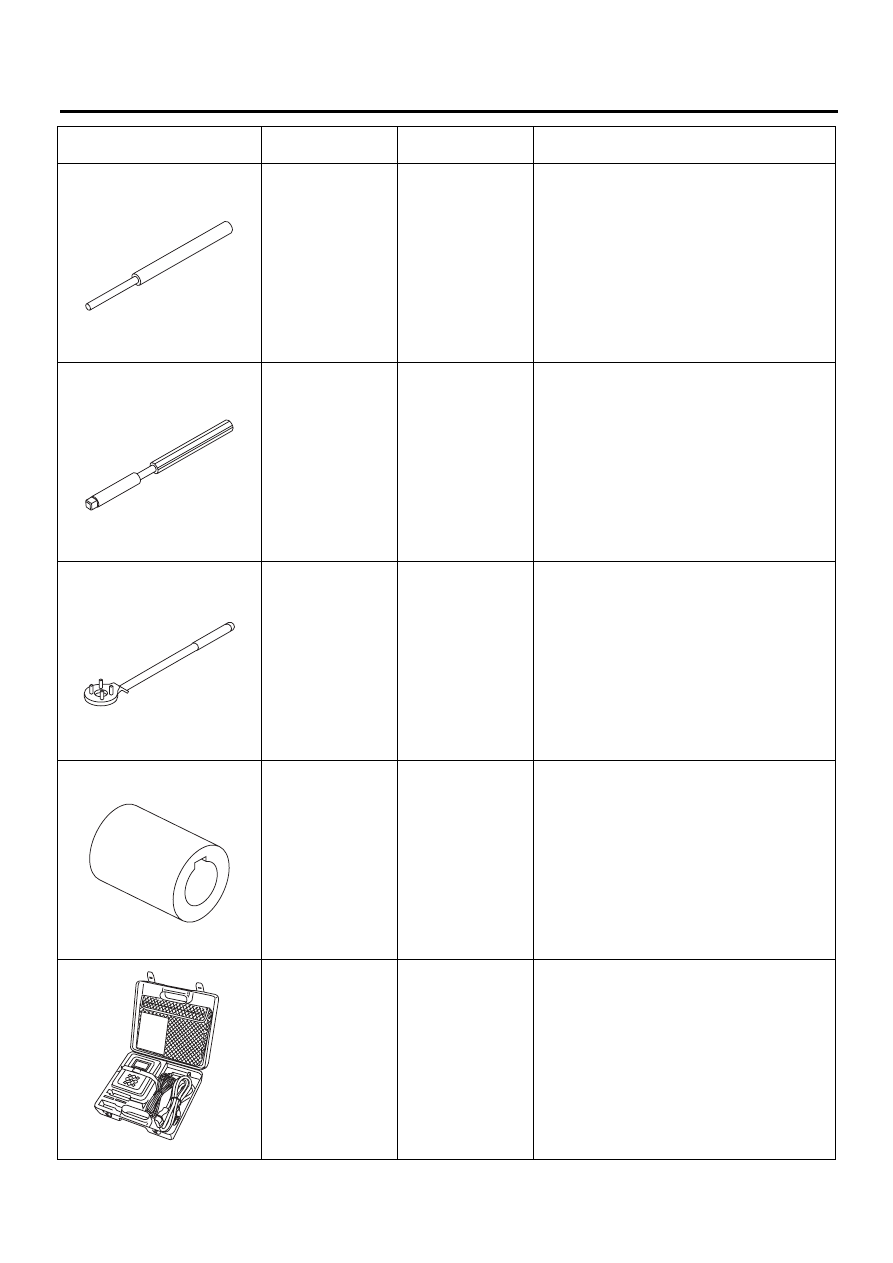

499765700

СЪЕМНИК НА-
ПРАВЛЯЮЩИХ
ВТУЛОК КЛАПА-
НОВ

Используется для снятия направляющих вту-
лок клапанов.

499765900

РАЗВЕРТКА ДЛЯ
НАПРАВЛЯЮЩИХ
ВТУЛОК КЛАПА-
НОВ

Используется для развертывания направля-
ющих втулок клапанов.

499977100

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения шки-
ва коленчатого вала при ослаблении/затяж-
ке болтов шкива коленчатого вала.

18252AA000

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленчато-
го вала.

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-499765700

ST-499765900

ST-499977100

ST18252AA000

ST1B022XG0

ME(H6DO)-21

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

E: ПРОЦЕДУРА

В принципе, проведение следующих сервисных процедур возможно на двигателе, установленном на
автомобиле, однако, процедуры, описанные в данном разделе, опираются на то, что двигатель снят
с автомобиля.
• Клиновидный ремень
• Цепь ГРМ
• Распределительный вал
• Головка блока цилиндров

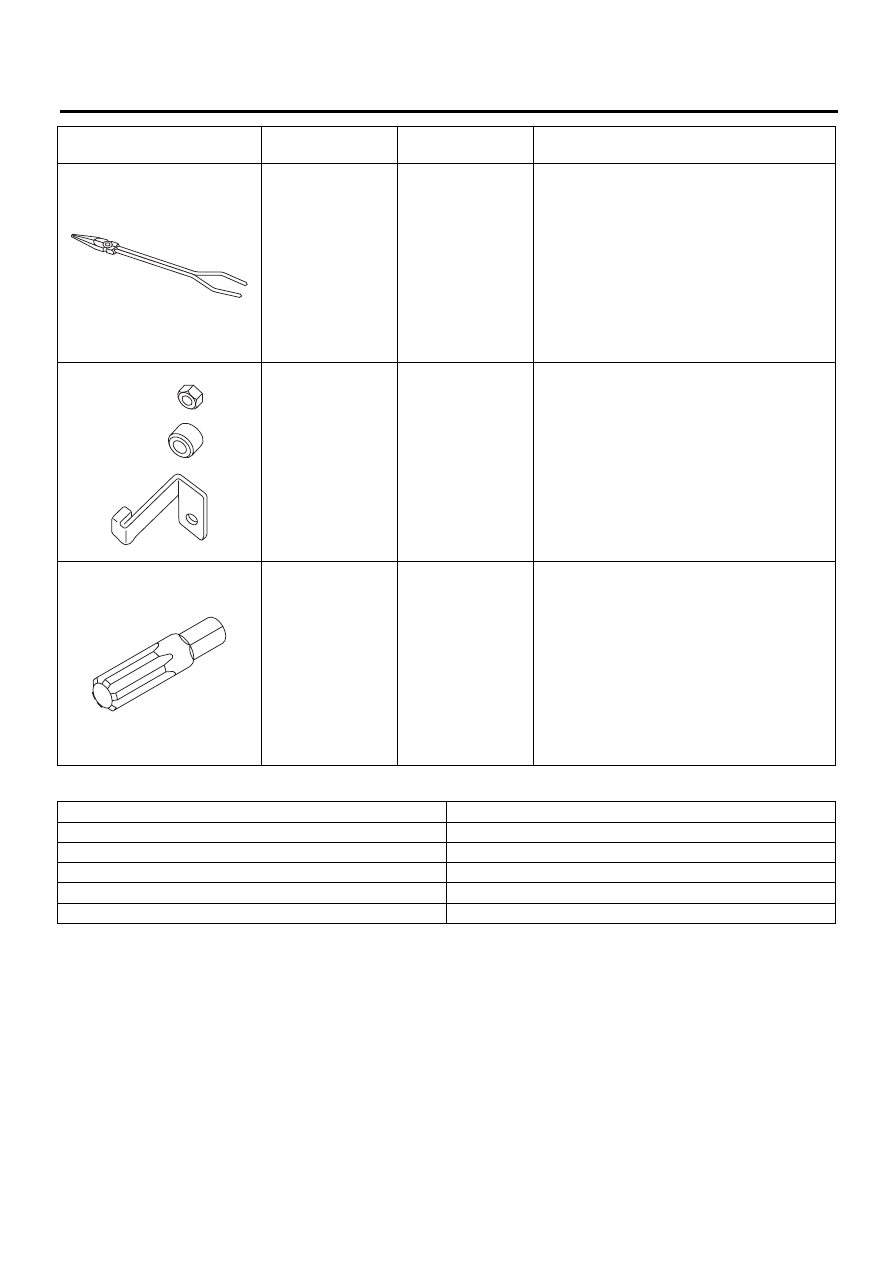

18233AA000

КЛЕЩИ СТОПОР-
НОГО КОЛЬЦА
ПОРШНЕВОГО
ПАЛЬЦА

Используются для снятия и установки сто-
порного кольца поршневого пальца

498277200

КОМПЛЕКТ СТО-
ПОРА

Используется для установки узла автомати-
ческой трансмиссии на двигатель.

499057000

TORX PLUS

®

Используется для снятия и установки веду-
щего диска.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Измеритель компрессии

Используется для измерения компрессии.

Стробоскоп

Используется для измерения угла опережения зажигания.

Измеритель разрежения

Используется для измерения разрежения.

Измеритель давления масла

Используется для измерения давления моторного масла.

Измеритель давления топлива

Используется для измерения давления топлива.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST18233AA000

ST-498277200

ST-499057000

ME(H6DO)-22

Компрессия

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. Компрессия

A: ПРОВЕРКА

ОСТОРОЖНО:
После прогрева двигатель становится
очень горячим. Будьте осторожны, чтобы не
обжечься во время проведения измерений.
1) После прогрева двигателя, переведите вы-
ключатель зажигания в положение OFF.
2) Убедитесь, что аккумулятор полностью за-
ряжен.
3) Снимите давление в топливной системе.
<См. FU(H6DO)-42, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
4) Снимите все свечи зажигания. <См.
IG(H6DO)-4, СНЯТИЕ, Свеча зажигания.>
5) Проверьте электродвигатель стартера на
предмет работоспособности и удовлетвори-
тельности параметров.

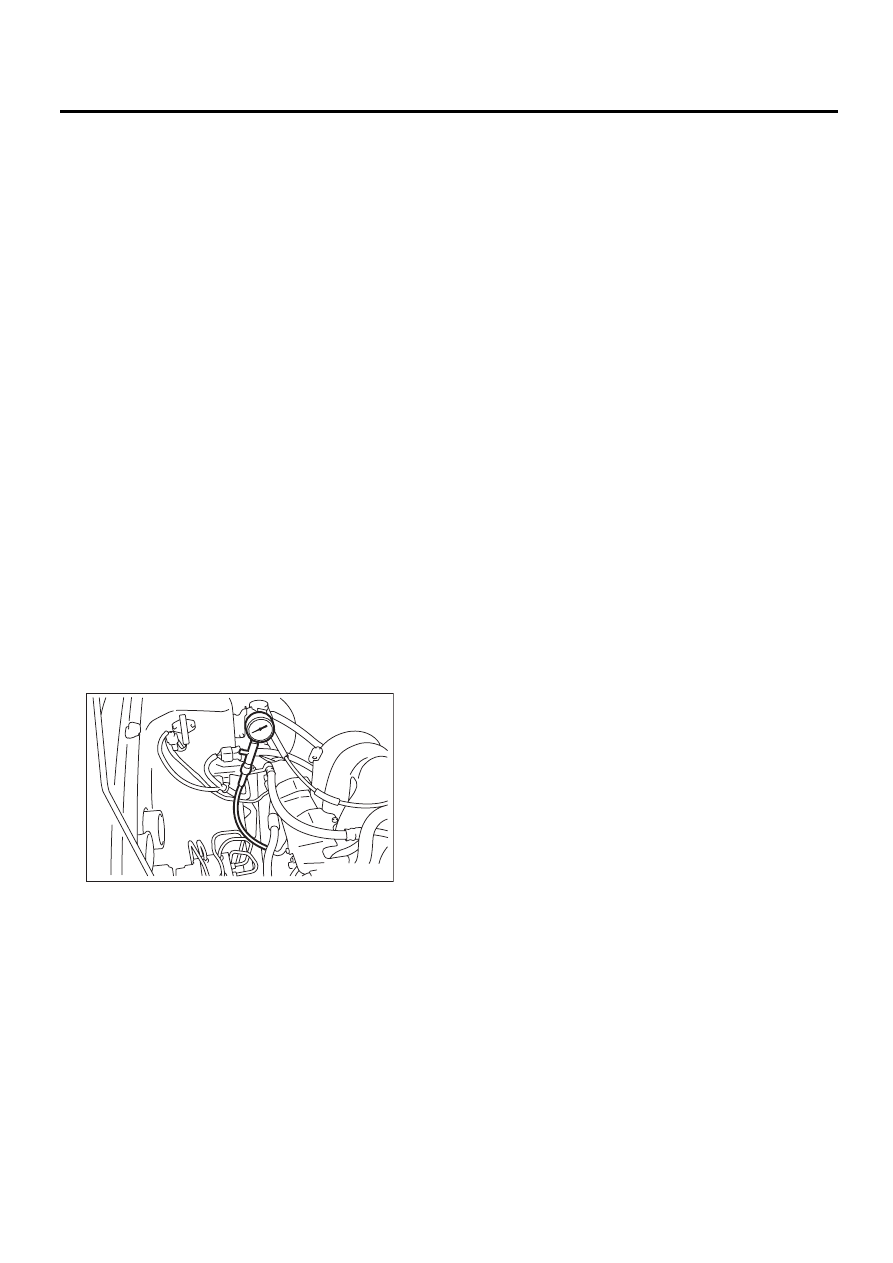

6) Плотно прижмите измеритель компрессии к
отверстию свечи зажигания.

ПРИМЕЧАНИЕ:
При использовании ввинчивающегося измери-
теля компрессии, винтовая часть должна быть
длиной менее 18 мм (071 дюйма).
7) Полностью откройте дроссельную заслонку.
8) Прокрутите двигатель при помощи стартера
и считайте максимальное значение на измери-
теле после того, как стрелка успокоится.

9) Выполните как минимум два измерения на
цилиндр, чтобы убедиться в корректности зна-
чений.

Компрессия (350 об/мин и полностью откры-
тая дроссельная заслонка):

Номинальное значение

1275 — 1471 кПа (13,0 — 15,0 кгс/см

2

,

185 — 213 фунтов/кв. дюйм)

Предельное значение

1128 кПа
(11,5 кгс/см

2

, 164 фунтов/кв. дюйм)

ME-00446

ME(H6DO)-23

Холостые обороты

МЕХАНИЧЕСКАЯ ЧАСТЬ

3. Холостые обороты

A: ПРОВЕРКА

1) Перед проверкой холостых оборотов, про-
верьте следующие позиции:

(1) Проверьте, что фильтрующий элемент
воздушного фильтра не забит, выставлен
правильный угол опережения зажигания,
свечи зажигания в хорошем состоянии, а
шланги правильно присоединены.
(2) Убедитесь, что контрольная лампа обна-
ружения неисправности двигателя не горит.

2) Прогрейте двигатель.
3) Считайте скорость вращения двигателя на
холостых оборотах при помощи Subaru Select
Monitor. <См. EN(H6DO)(diag)-44, СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ (НОР-
МАЛЬНЫЙ РЕЖИМ), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
4) Проверьте холостые обороты при отсутс-
твии нагрузки. (Фары, вентилятор отопителя,
обогрев заднего стекла, вентилятор радиато-
ра, кондиционер и т.д. выключены)

Холостые обороты (без нагрузки, трансмис-
сия в диапазоне “N” или “P”)

750

±

50 об/мин (модель MT)

650

±

50 об/мин (модель AT)

5) Проверьте холостые обороты при нагрузке.
(Включите кондиционер и дайте компрессору
поработать не менее одной минуты перед про-
ведением измерений)

Холостые обороты (кондиционер включен,
трансмиссия в диапазоне “N” или “P”)

770

±

50 (модель MT и модель AT)

ПРИМЕЧАНИЕ:
Холостые обороты не регулируются вручную,
поскольку подлежат автоматической регули-
ровке. При невозможности поддержания пред-
писанных холостых оборотов, обратитесь к Об-
щей таблице бортовой диагностики в разделе
“Система управления двигателем”.
<См. EN(H6DO)(diag)-2, Базовая процедура
диагностики.>
