FU(H6DO)-42

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24.Топливо

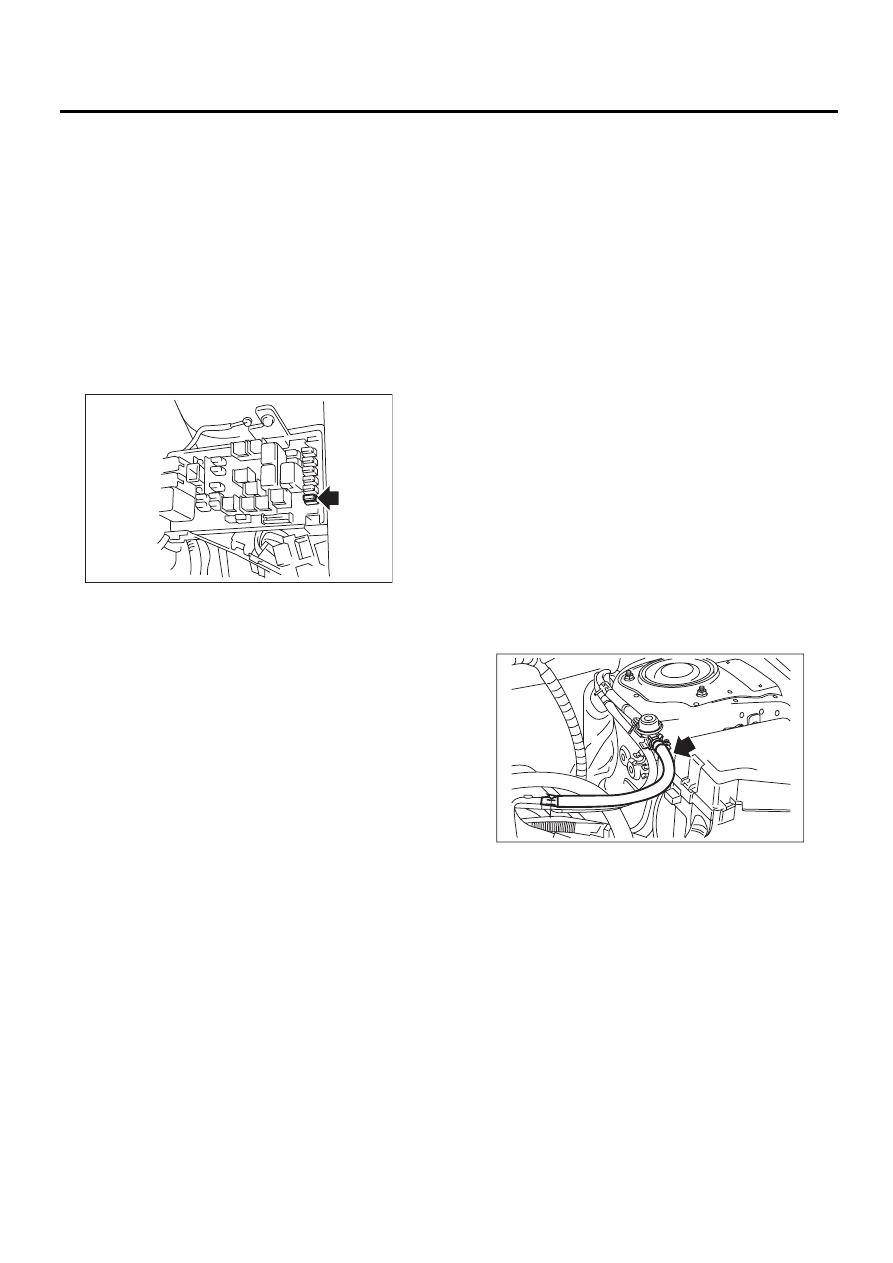

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Извлеките предохранитель топливного на-
соса из главного блока предохранителей.

2) Запустите двигатель и оставьте его рабо-
тать на холостом ходу пока он не заглохнет.
3) После того как двигатель заглохнет, провер-
ните коленчатый вал двигателя в течение еще
пяти секунд.
4) Переведите выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА  (ПРИ ПОМОЩИ
SUBARU SELECT MONITOR)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
• Если топливный насос не приводится в дейс-
твие, обратитесь к разделу “СЛИВ ТОПЛИВА
(ЧЕРЕЗ ШЛАНГ ЗАПРАВОЧНОЙ ГОРЛОВИ-
НЫ)”. <См. FU(H6DO)-43, СЛИВ ТОПЛИВА (ЧЕ-
РЕЗ ШЛАНГ ЗАПРАВОЧНОЙ ГОРЛОВИНЫ),
ПРОЦЕДУРА, Топливо.>
• Следите за тем, чтобы не разрядить аккуму-
лятор.
1) Снимите давление в топливной системе.
<См. FU(H6DO)-42, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините шланг подачи топлива от регу-
лятора давления топлива (A).

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топли-
во.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

3) Присоедините к регулятору давления топли-
ва бензостойкий шланг и опустите его второй
конец шланга в емкость.
4) Приведите в действие топливный насос и
слейте топливо при помощи Subaru Select
Monitor.
<См. EN(H6DO)(diag)-66, УПРАВЛЕНИЕ ТОП-
ЛИВНЫМ НАСОСОМ (ОПЕРАЦИЯ ВКЛЮЧЕ-
НИЯ/ВЫКЛЮЧЕНИЯ), ПОРЯДОК РАБОТЫ, Ре-
жим проверки работоспособности систем.>

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

FU-01122

FU-03302

(A)

FU(H6DO)-43

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

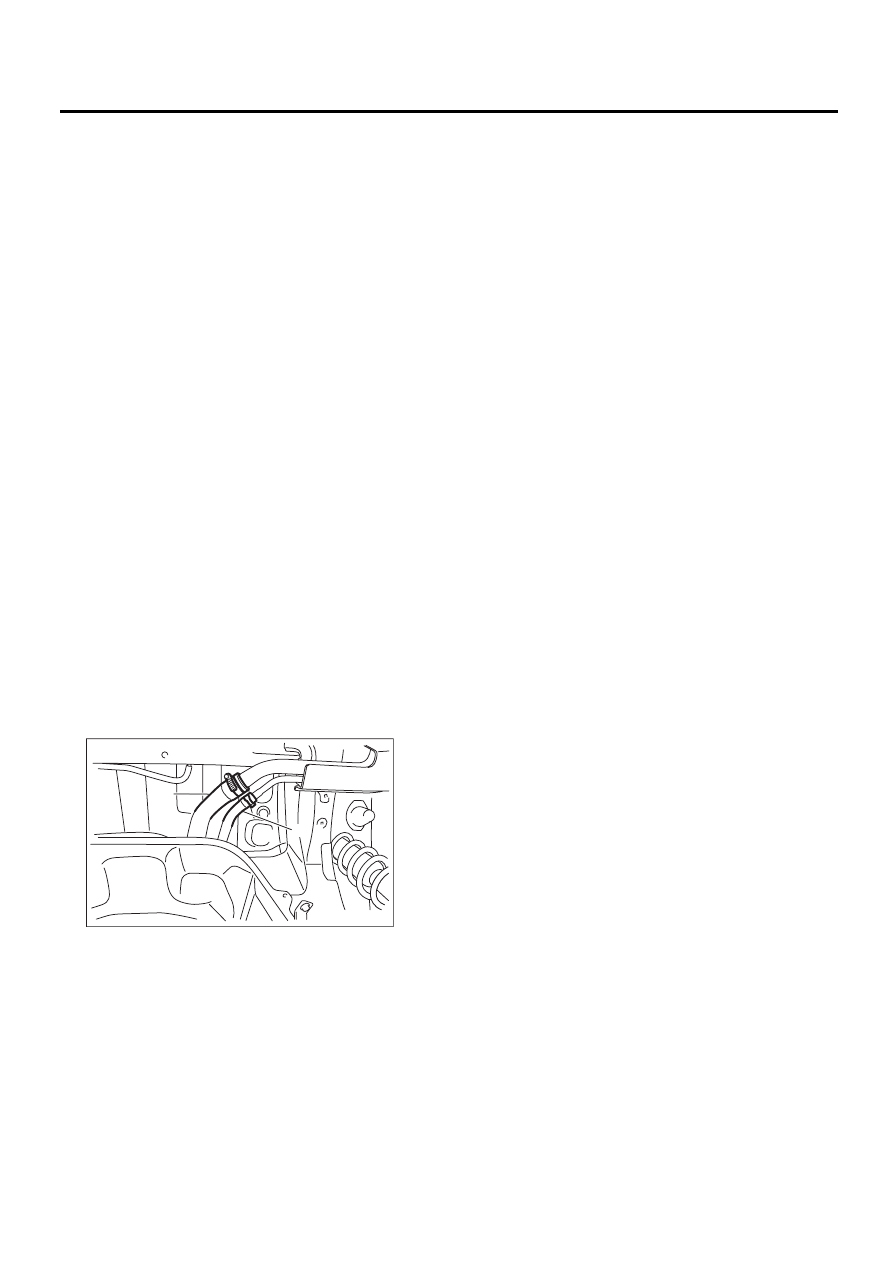

3. СЛИВ ТОПЛИВА (ЧЕРЕЗ ШЛАНГ
ЗАПРАВОЧНОЙ ГОРЛОВИНЫ)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• В заправочной трубе может остаться топ-
ливо. Выполните указанную работы после
слива топлива из заправочной трубы через
заправочную горловину при помощи бензо-
стойкого насоса и бензостойкого шланга
(

∅

10 мм или менее).

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите заднюю выхлопную трубу и глуши-
тель. <См. EX(H6DO)-7, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H6DO)-9, СНЯТИЕ,
Глушитель.>
4) Откройте лючок заправочной горловины и
снимите крышку с горловины.
5) Слейте топливо из заправочной трубы через
заправочную горловину при помощи бензо-
стойкого насоса и бензостойкого шланга (

∅

10

мм или менее).
6) Отсоедините шланг заправочной горловины
(А) от заправочной трубы.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

7) Установите под автомобиль емкость и слей-
те топливо, вставив в шланг заправочной гор-
ловины бензостойкий шланг (

∅

10 или менее).

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

(A) Шланг заправочной горловины

(B) Шланг отвода паров топлива

FU-01136

(A)

(B)

FU(H6DO)-44

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

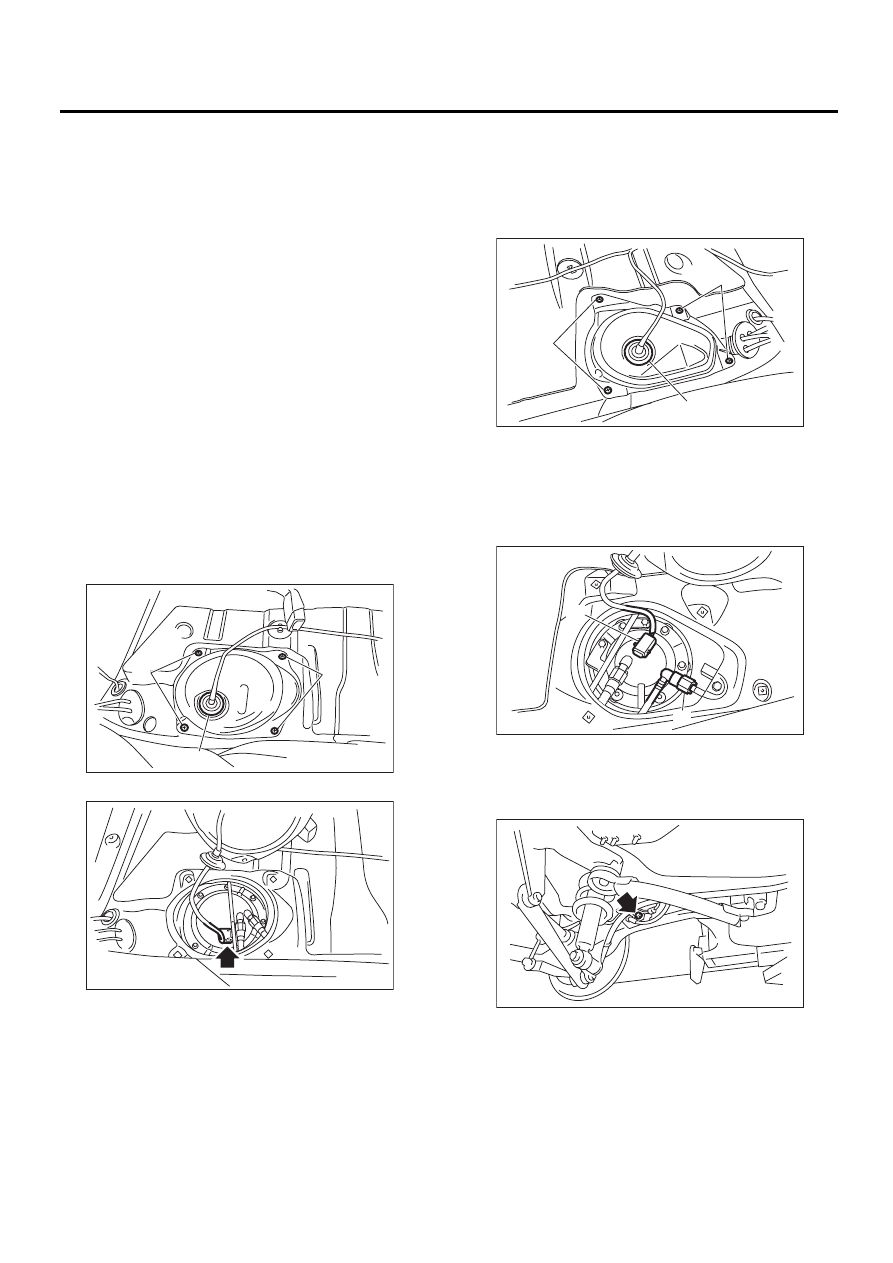

25.Топливный бак

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H6DO)-42, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Слейте топливо из топливного бака. <См.
FU(H6DO)-42, СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ
SUBARU SELECT MONITOR), ПРОЦЕДУРА,
Топливо.>
4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия топ-
ливного насоса.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от топливного насоса.

7) Снимите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

8) Отсоедините разъем (А) от вспомогательно-
го датчика уровня топлива.
9) Отсоедините быстроразъемный соедини-
тель на шланге подачи топлива (В). <См.
FU(H6DO)-59, СНЯТИЕ, Магистрали подачи и
отвода паров топлива.>

10) Снимите задние колеса.
11) Поднимите автомобиль на подъемнике.
12) Отверните болты, которые крепят опорный
кронштейн заднего тормозного шланга.

FU-01124

(A)

(B)

(A)

FU-02852

FU-01126

(B)

(A)

(A)

(A)

(B)

FU-02853

FU-01128

FU(H6DO)-45

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

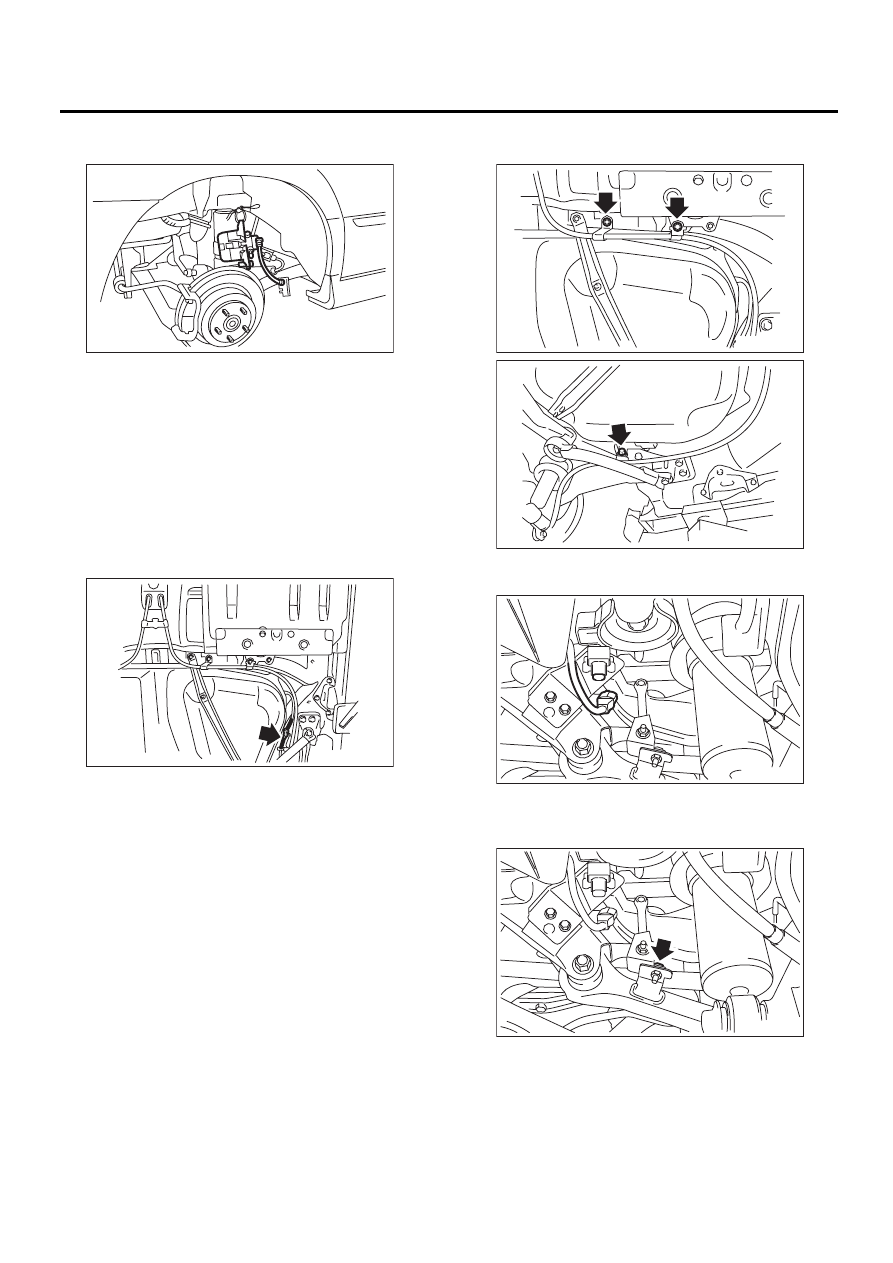

13) Снимите суппорт заднего тормоза и привя-
жите его сбоку к кузову автомобиля.

14) Снимите трос стояночного тормоза с узла
стояночного тормоза. <См. PB-6, СНЯТИЕ,
Узел стояночного тормоза (задний дисковый
тормоз).>
15) Снимите заднюю выхлопную трубу.
<См. EX(H6DO)-7, СНЯТИЕ, Задняя выхлопная
труба.>
16) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
17) Снимите теплозащитный экран.
18) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

19) Отверните болты, которые крепят хомут
троса стояночного тормоза.

20) Отсоедините разъем от заднего датчика
высоты автомобиля. (только с левой стороны)

21) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги.
(только с левой стороны)

FU-00462

FU-02894

FU-02895

FU-02896

LI-00674

LI-00675
