FU(H4DOTC)-68
Магистрали подачи, возврата и отвода паров топлива
ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)
(1) Установите новый фиксатор (B) на со-
единитель (A).
(2) Полностью вставьте трубку в соедини-
тель.
ОСТОРОЖНО:
• Потяните соединитель, чтобы убедиться
в надежном соединении.
• Убедитесь, что обе защелки фиксатора
встали на свое место в соединителе.
• Внимательно проверьте шланги и их со-
единения на предмет утечек топлива.
2) Присоедините шланг подачи топлива и
шланг возврата топлива к трубке с перекрыти-
ем в 20 — 25 мм (0,79 — 0,98 дюйма).
Тип А: Когда длина вставки указана.
Тип В: Когда длина вставки не указана.
L1: 2,5
±
1,5 мм (0,098
±
0,059 дюйма)
L2: 22,5
±
2,5 мм (0,886
±
0,098 дюйма)
ОСТОРОЖНО:
Внимательно проверьте шланги и их соеди-
нения на предмет утечек топлива.
3) Подсоедините шланг отвода паров топлива
к трубке с перекрытием в 15 — 20 мм (0,59 —
0,79 дюйма).
L = 17,5
±
2,5 мм (0,689
±
0,098 дюйма)
C: ПРОВЕРКА
1) Убедитесь в отсутствии трещин на топлив-
ных трубках и шлангах.
2) Убедитесь, что соединения топливных тру-
бок и топливных шлангов надежно затянуты.

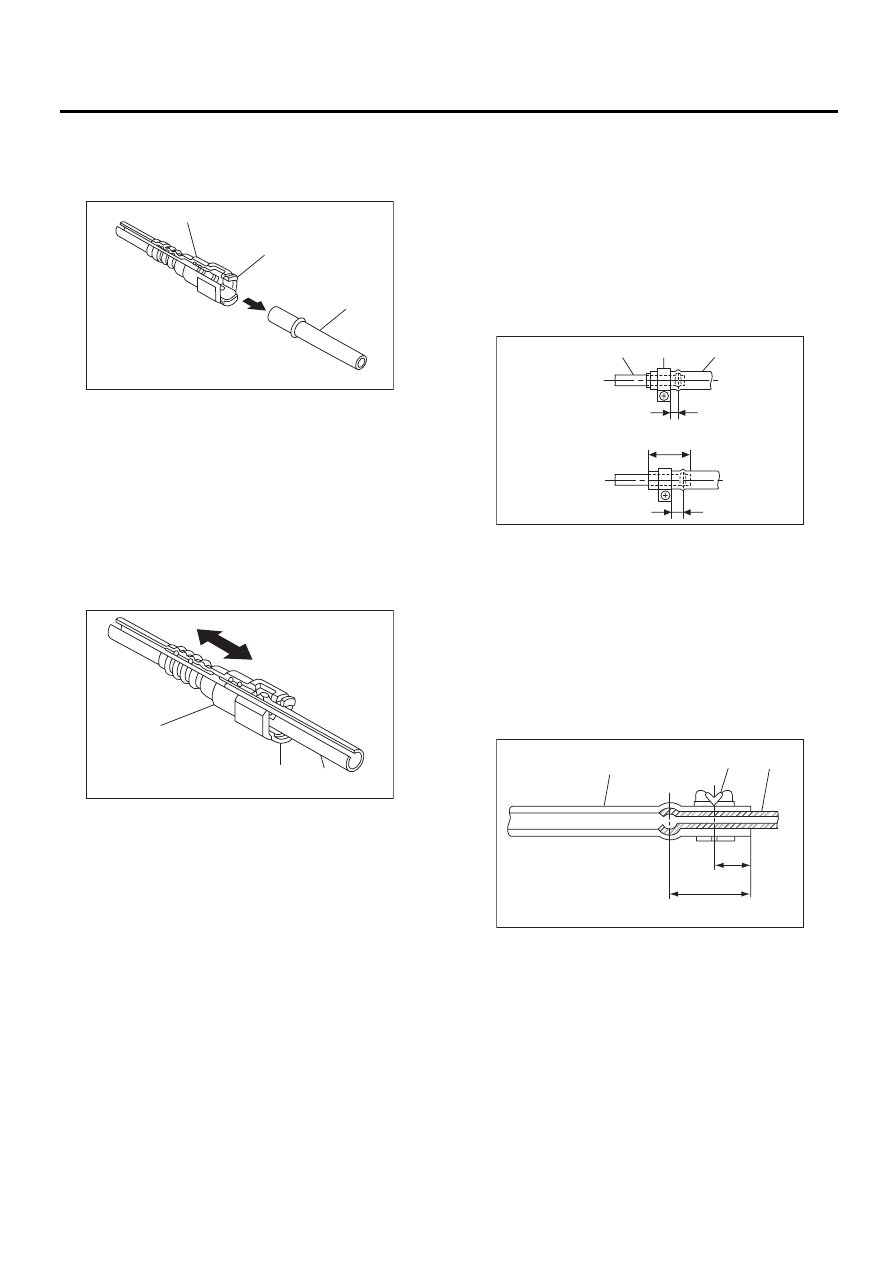

(A) Соединитель
