Subaru Legacy (2008 год). Руководство - часть 226

LU(H4DO)-4

Общие сведения

СИСТЕМА СМАЗКИ

B: УЗЕЛ

LU-02392

T7

T2

T1

T5

(9)

(8)

(7)

(6)

(23)

(16)

(26)

(5)

(4)

(3)

(2)

(1)

(37)

T3

(20)

T5

(28)

(25)

(27)

(29)

(33)

(18)

(19)

T8

(11)

(10)

T9

(39)

T3

(13)

T6

(14)

(15)

T3

T3

(31)

(32)

(30)

(17)

(35)

(30)

(38)

T3

T3

T3

(24)

T3

(34)

T10

(36)

T4

(22)

(21)

T3

(38)

(12)

LU(H4DO)-5

Общие сведения

СИСТЕМА СМАЗКИ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

• Если моторное масло попало на выхлопную
трубу или нижний кожух, то во избежание об-
разования дыма или пожара вытрите его при
помощи куска ткани.

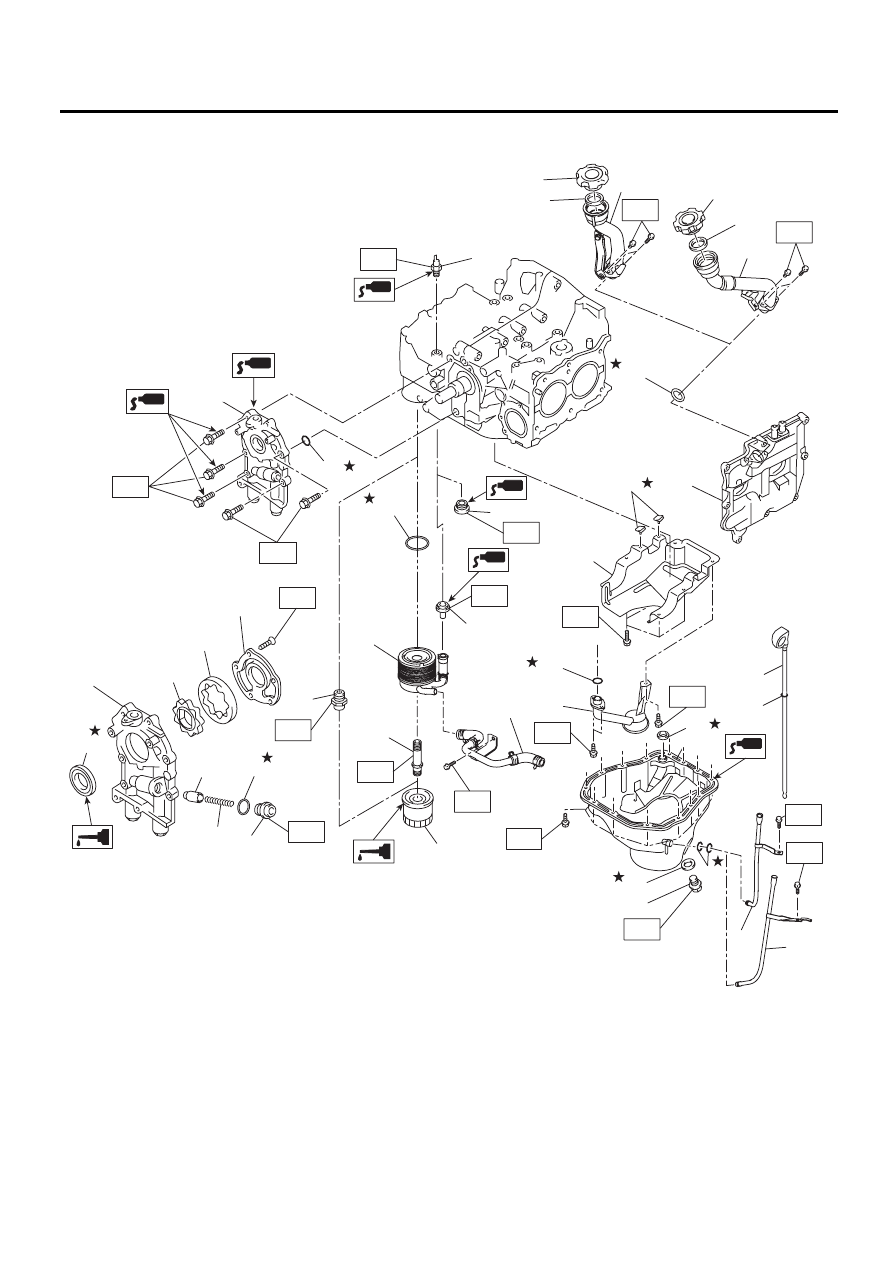

(1) Заглушка

(18) Уплотнительное кольцо

(35) Маслозаправочная труба (Мо-

дель DOHC с турбонаддувом)

(2) Прокладка

(19) Клапанная крышка

(36) Пробка (Модели EC, EK MT,

без турбонаддува и модели с
турбонаддувом)

(3) Пружина предохранительного

клапана

(20) Отражательная пластина

(4) Предохранительный клапан

(21) Уплотнительное кольцо

(37) Уплотнительное кольцо

(5) Передний сальник

(22) Маслоприемник

(38) Прокладка

(6) Корпус масляного насоса

(23) Прокладка

(39) Штуцер (Модели EC, EK MT,

без турбонаддува и модели с
турбонаддувом)

(7) Внутренний ротор

(24) Направляющая щупа уровня масла.

(Модель DOHC без турбонаддува)

(8) Внешний ротор

(9) Крышка масляного насоса

(25) Поддон картера

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(10) Масляный фильтр

(26) Щуп уровня масла

T1: 5 (0,5, 3,7)

(11) Соединитель масляного радиатора

(Модели EC, EK MT, без турбонад-
дува и модели с турбонаддувом)

(27) Прокладка сливной пробки

T2: 5,4 (0,55, 4,0)

(28) Сливная пробка

T3: 6,4 (0,65, 4,7)

(12) Трубка масляного радиатора (Мо-

дели EC, EK MT, без турбонадду-
ва и модели с турбонаддувом)

(29) Прокладка (Модели EC, EK MT, без

турбонаддува и модели с турбонадду-
вом)

T4: 10 (1,0, 7,4)

T5: 44 (4,5, 32,5)

(13) Масляный радиатор (Модели EC,

EK MT, без турбонаддува и моде-
ли с турбонаддувом)

(30) Крышка маслозаправочной горлови-

ны

T6: 69 (7,0, 50,9)

(31) Уплотнение

T7: 25 (2,5, 18,4)

(14) Уплотнительное кольцо

(32) Соединитель (Модели EC, EK MT, без

турбонаддува и модели с турбонадду-
вом)

T8: 54 (5,5, 39,8)

(15) Узел масляного насоса

T9: 45 (4,6, 33,2)

(16) Датчик давления масла

(33) Уплотнительное кольцо

T10: 70 (7,1, 51,6)

(17) Маслозаправочная труба

(Модель DOHC без турбонаддува)

(34) Направляющая щупа уровня масла

(Модель DOHC с турбонаддувом)

LU(H4DO)-6

Общие сведения

СИСТЕМА СМАЗКИ

D: ПОДГОТОВКА ИНСТРУМЕНТА

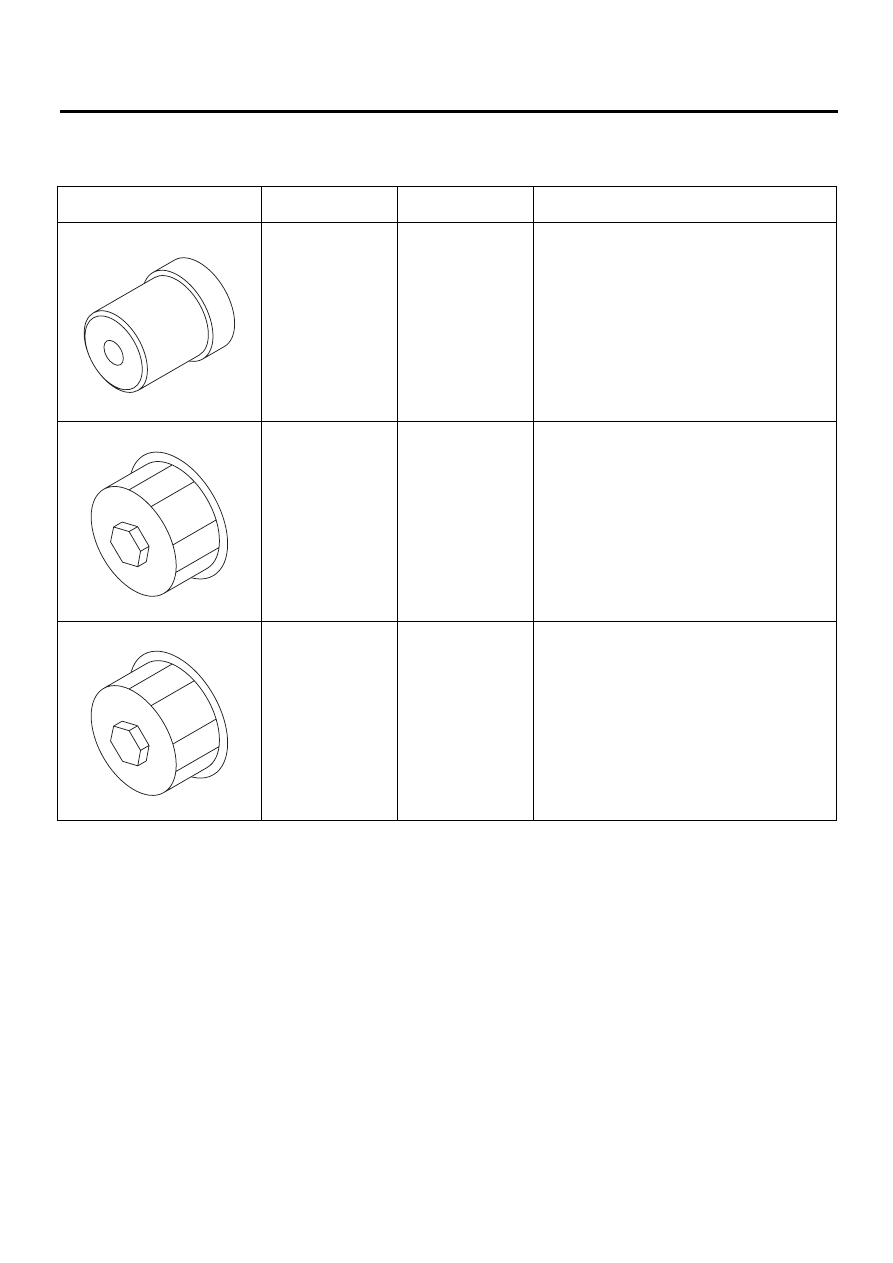

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

499587100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА

Используется для установки сальника масля-
ного насоса.

18332AA000

КЛЮЧ МАСЛЯНО-
ГО ФИЛЬТРА

Используется для снятия и установки масля-
ного фильтра.
(Внешний диаметр: 68 мм (2,68 дюйма))

18332AA010

КЛЮЧ МАСЛЯНО-
ГО ФИЛЬТРА

Используется для снятия и установки масля-
ного фильтра.
(Внешний диаметр: 65 мм (2,56 дюйма))

ST-499587100

ST18332AA000

ST18332AA010

LU(H4DO)-7

Система давления масла

СИСТЕМА СМАЗКИ

2. Система давления масла

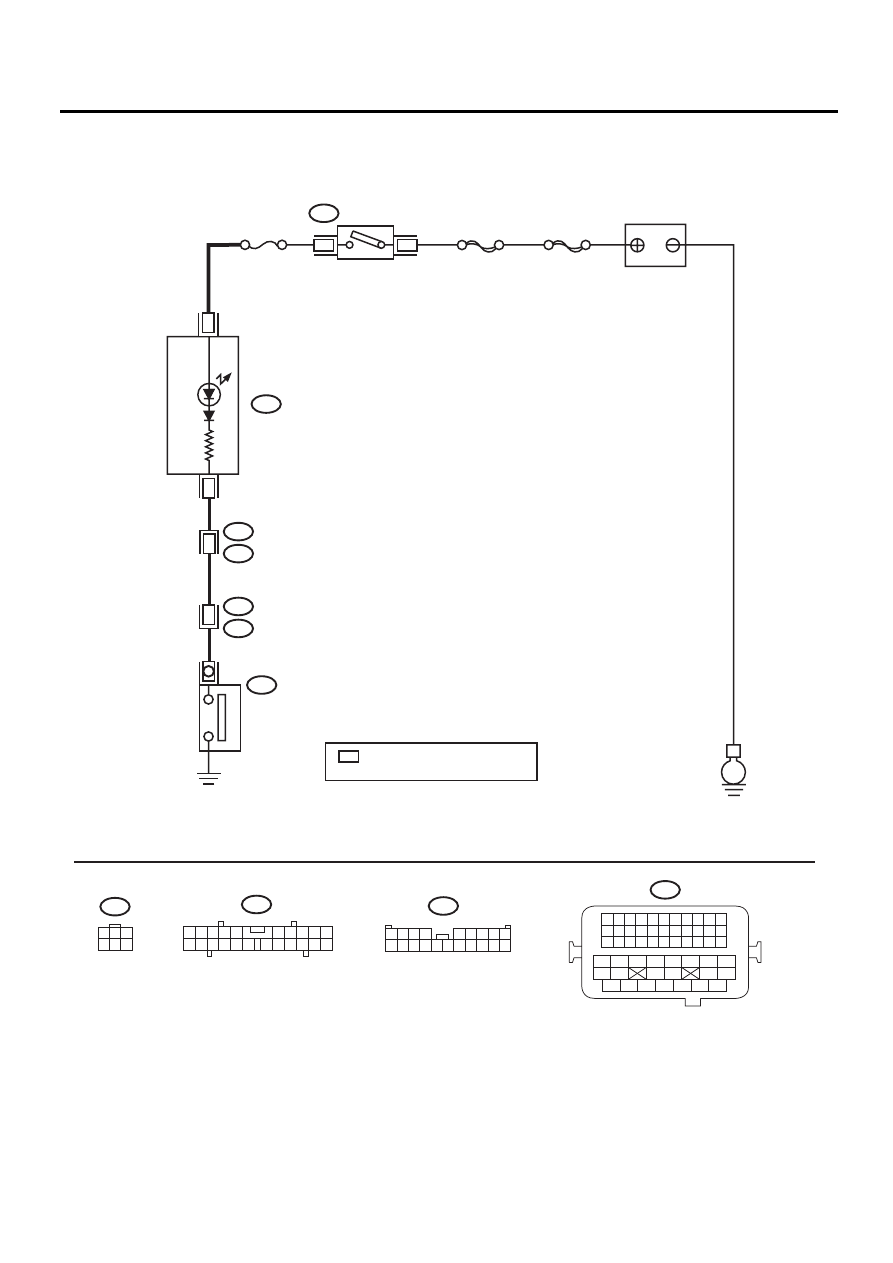

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

LU-02391

E

i3

B38

B21

E2

17

E11

No.5

SBF-6

ГЛАВНЫЙ SBF

B72

3

1

B72

15

i10

*

*

i10

3

1

3

4 5 6

2

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

B38

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

КОМБИНАЦИЯ
ПРИБОРОВ

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА ДАВЛЕНИЯ МА

СЛА

ДАТЧИК

ДАВЛЕНИЯ

МАСЛА

: МОДЕЛЬ БЕЗ ТУРБОНАДДУВА
  МОДЕЛЬ С ТУРБОНАДДУВОМ

 : 31
 : 45
