EN(H4SO)(diag)-210

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BI: КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МОДЕЛЬ AT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

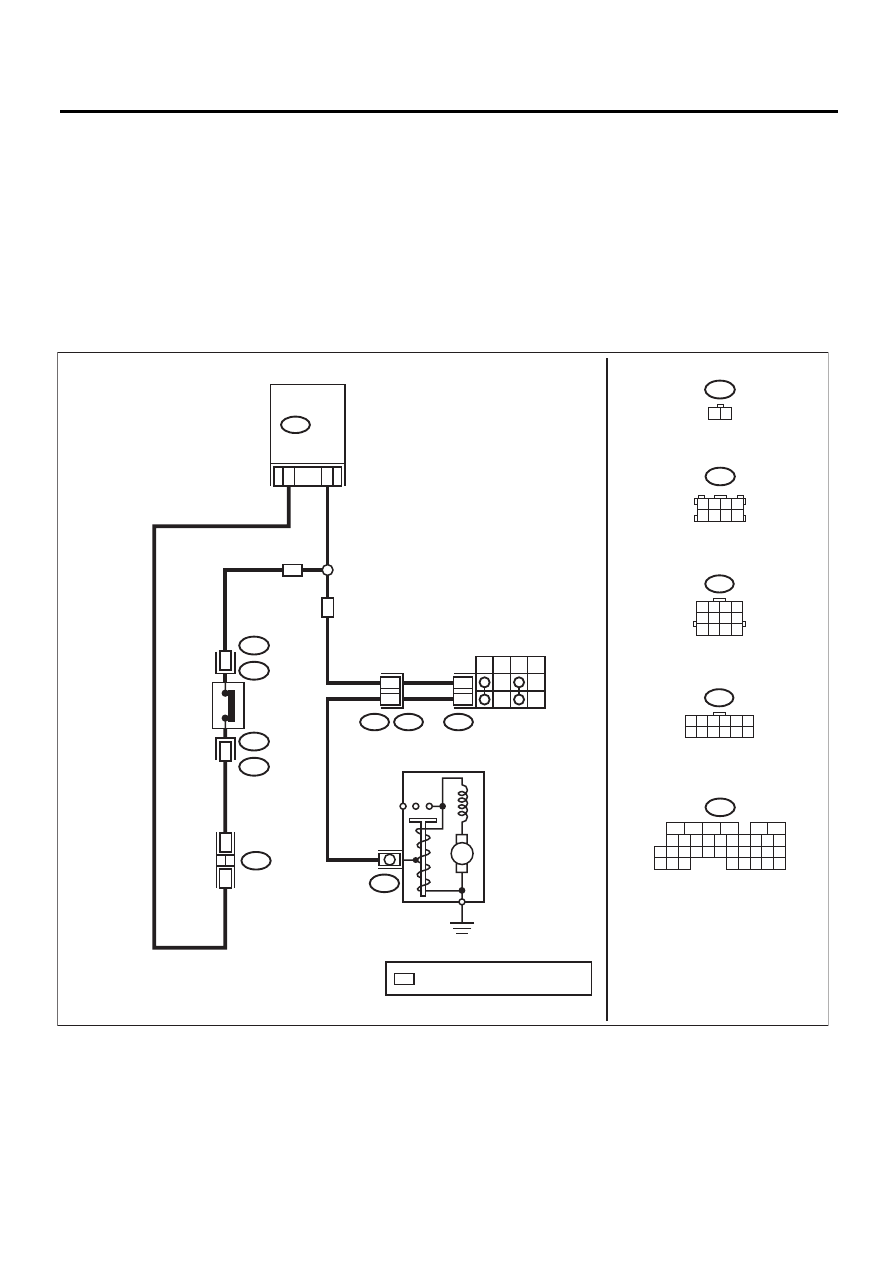

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06309

*

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

1 2 3 4
5 6 7 8
9 10 11 12

B25

1 2

1 2 3 4
5 6 7 8

B122

B12

T3

T7

P

R

N

D

7

12

11

12

B136

31

1

B25

T2

T2

B25

2

AT

MT

*

*

B122

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

B14

M

6

ECM

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

ДВИГАТЕЛЬ СТАРТЕРА

 ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

 :

EN(H4SO)(diag)-211

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТРОСА РЫЧАГА СЕЛЕКТОРА.

Имеются какие-либо не-
исправности в тросе ры-
чага селектора?

Отремонтируйте
или отрегулируй-
те трос рычага
селектора. <См.
CS-38, Трос ры-
чага селектора.>

Переходите к шагу 2.

2

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова, установив рычаг селектора в положение
“P” и “N”.

Разъем и клемма

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРАТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и переключа-
теля блокиратора.
3) Измерьте сопротивление в проводке между
ECM и разъемом переключателя блокиратора.

Разъем и клемма

(B136) № 31 — (T7) № 7:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом переключа-
теля блокиратора.
• Плохой контакт в со-
единительном разъ-
еме

4

ПРОВЕРКА ЦЕПИ МАССЫ ПЕРЕКЛЮЧАТЕЛЯ
БЛОКИРАТОРА.
Измерьте сопротивление в проводке между
разъемом переключателя блокиратора и массой
двигателя.

Разъем и клемма

(T7) № 12 — Масса двигателя:

Сопротивление состав-
ляет менее 5 Ом?

Замените пере-
ключатель бло-
киратора. <См.
4AT-51, Пере-
ключатель бло-
киратора.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между разъемом
переключателя блоки-
ратора и цепью массы
двигателя стартера
• Плохой контакт в со-
единительном разъ-
еме
• Плохой контакт в
разъеме электродви-
гателя стартера
• Плохой контакт в це-
пи массы электродвига-
теля стартера
• Электродвигатель
стартера

EN(H4SO)(diag)-212

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BJ:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06309

*

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

1 2 3 4
5 6 7 8
9 10 11 12

B25

1 2

1 2 3 4
5 6 7 8

B122

B12

T3

T7

P

R

N

D

7

12

11

12

B136

31

1

B25

T2

T2

B25

2

AT

MT

*

*

B122

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

B14

M

6

ECM

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

ДВИГАТЕЛЬ СТАРТЕРА

 ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

 :

EN(H4SO)(diag)-213

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BK:КДН P1160 НЕИСПРАВНОСТЬ ВОЗВРАТНОЙ ПРУЖИНЫ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H4SO)(diag)-231, КДН
P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ
ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

BL:КДН P1492 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H4SO)(diag)-215, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BM:КДН P1493 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА № 1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H4SO)(diag)-217, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Переместите рычаг переключения передач в
нейтральное положение.
3) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика ней-
тральной передачи.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика нейтральной передачи.

Разъем и клемма

(B136) № 31 — (B25) № 2:
(B136) № 6 — (B25) № 1:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика ней-
тральной передачи
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕ-
ДАЧИ.
1) Переместите рычаг переключения передач в
нейтральное положение.
2) Измерьте сопротивление между клеммами
датчика нейтральной передачи.

Клеммы

№ 1 — № 2:

Сопротивление со-
ставляет менее 1 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените датчик ней-
тральной передачи.
