EN(H4SO)(diag)-202

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BA:КДН P0605 ВНУТРЕННЯЯ ОШИБКА ПОСТОЯННОГО ЗАПОМИНАЮЩЕГО

УСТРОЙСТВА (ПЗУ) БЛОКА УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0607. <См. EN(H4SO)(diag)-203, КДН
P0607 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ СИСТЕМЫ ЭЛЕКТРОННОГО УПРАВЛЕ-
НИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте соответс-
твующие КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправности (КДН)”.
<См.
EN(H4SO)(diag)-96,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Даже если горит контроль-
ная лампа обнаружения
неисправности, цепь в на-
стоящий момент работает
нормально. Повторите не-
исправность, затем вы-
полните диагностику еще
раз.

ПРИМЕЧАНИЕ:
В этом случае причиной
может быть временный
плохой контакт в разъеме.

EN(H4SO)(diag)-203

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BB:КДН P0607 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ СИСТЕМЫ

ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
В зависимости от содержания неисправности, она определяется в одном из следующих случаев.
• Немедленно при распознавании неисправности
• Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

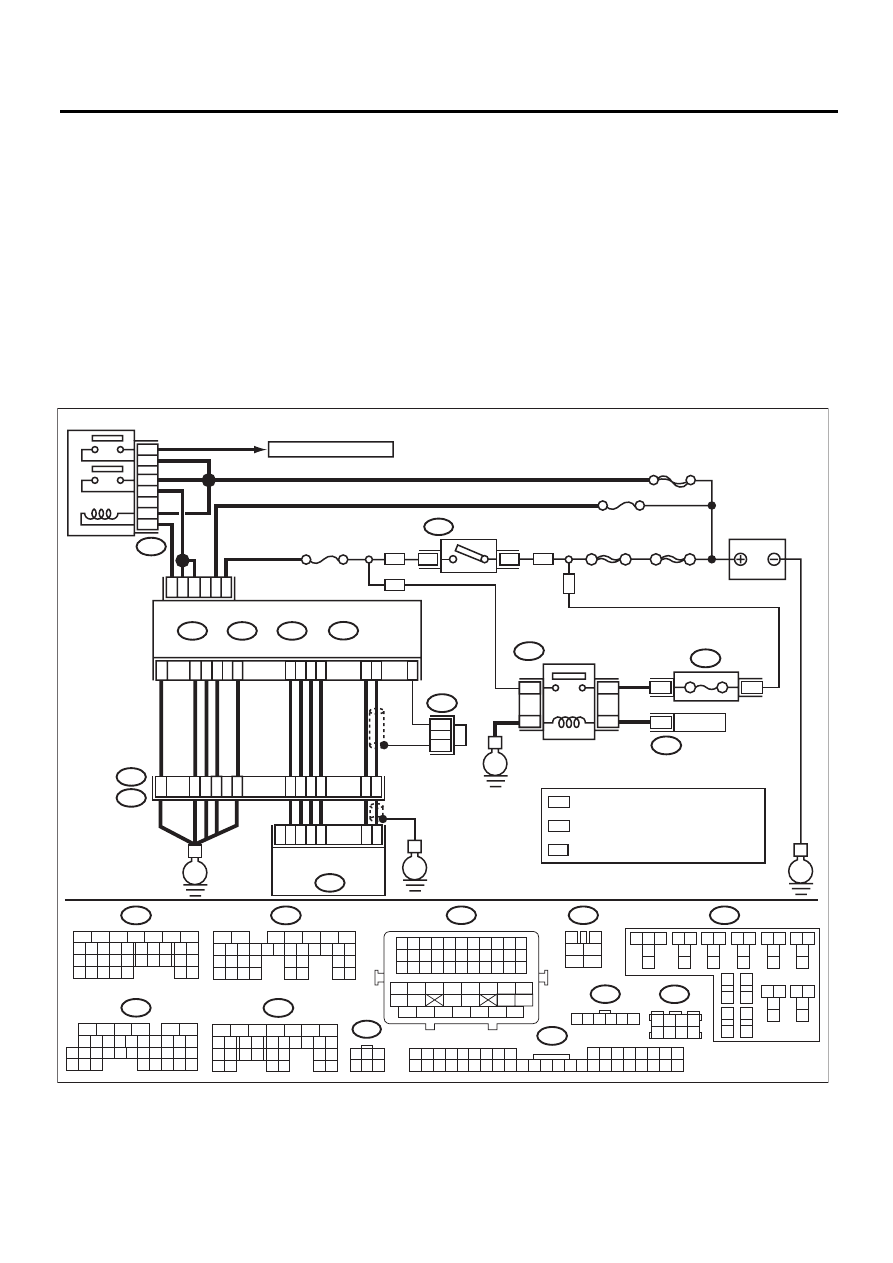

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06308

SBF-7

B2

A7

D7

D3

D1

A5

B5

No.12

B47

E2

B21

6

5

E

E

B134

B135

B137

B136

52

37

36

34

3

4

1

2

5

6

B47

No.13

D2

35

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B21

B72

1

3

4 5 6

2

C23

B19

E57

20

39

3

8

19

A19

D4

D5

A29

5

1

2

3

4

6

A2

8

A1

8

17

1

8

E

C6

B122

E57

1 2 3 4
5 6 7 8

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

B136

1 2 3 4 5 6

3

4

*
*

1
2

B122

B:

B:

A:

A:

C:

C:

D:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

B425

8

6 7

13

12

10 11

17

16

14 15

21

28

29

20

18 19

9

4

1 2 3

5

25

24

22 23

37

36

34 35

41

40

38 39

32

33

26

27

30

31

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

E

SBF-6

ГЛАВНЫЙ SBF

3

1

B72

OP

OP

WP

WP

35

37

36

34

B425

B425

B420

27

26

34

*

OP

WP

ГЛАВНОЕ РЕЛЕ

К КАТУШКЕ ЗАЖИГАНИЯ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ECM

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

 : БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

 : С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

 : ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

EN(H4SO)(diag)-204

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BC:КДН P0638 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ УПРАВЛЕНИЯ

ПРИВОДОМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (БАНК 1)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H4SO)(diag)-231, КДН
P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ
ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составляет
10— 13В?

Переходите к ша-
гу 2.

Устраните разрыв или
короткое замыкание
на массу в цепи пита-
ния.

2

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Запустите двигатель.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составляет
13 — 15 В?

Переходите к ша-
гу 3.

Устраните разрыв или
короткое замыкание
на массу в цепи пита-
ния.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛО-
КОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и блока элек-
тронной дроссельной заслонки.
3) Измерьте сопротивление в проводке между
ECM и разъемом блока электронной дроссель-
ной заслонки.

Разъем и клемма

(B134) № 19 — (E57) № 5:
(B134) № 29 — (E57) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Устраните разрыв
цепи в проводке меж-
ду ECM и разъемом
блока электронной
дроссельной заслон-
ки.
• Плохой контакт в
соединительном разъ-
еме

4

ПРОВЕРКА ПРОВОДКИ ЦЕПИ МАССЫ ECM.
Измерьте напряжение между ECM и массой ку-
зова.

Разъем и клемма

(B134) № 5 (+) — Масса кузова (–):
(B137) № 1 (+) — Масса кузова (–):
(B137) № 2 (+) — Масса кузова (–):
(B137) № 3 (+) — Масса кузова (–):
(B137) № 7 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните следующие
неполадки.
• Затяните клемму
массы двигателя.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном разъ-
еме

EN(H4SO)(diag)-205

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BD:КДН P0691 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом.
• Перегрев

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

BE:КДН P0692 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом.
• Перегрев

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

BF:КДН P0700 СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (ЗАПРОС

КОНТРОЛЬНОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу AT. <См. 4AT(diag)-2, Базовая про-
цедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4SO)(diag)-96,
Список кодов диагнос-
тики неисправностей
(КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4SO)-9, Сис-
тема вентилято-
ра радиатора.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН исполь-
зуя “Список кодов диа-
гностики неисправности
(КДН)”. <См.
EN(H4SO)(diag)-96, Спи-
сок кодов диагностики
неисправностей (КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4SO)-9, Сис-
тема вентилято-
ра радиатора.>
