Subaru Legacy (2008 год). Руководство - часть 1301

WI-456

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

D2

2

C-2

Динамик правой передней двери

D3

2

Серый

B-2

Электродвигатель электростеклоподъемника правой передней двери

D4

2

Черный

B-2

Высокочастотный динамик правой передней двери (в угловой вставке)

D5

8

B-2

Узел правого наружного зеркала (без обогрева зеркала)

10

B-2

Узел правого наружного зеркала (с обогревом зеркала)

D7

14

B-2

Главный переключатель электростеклоподъемников

D10

2

B-3

Фонарь подсветки правого порога

D12

2

C-3

Динамик левой передней двери

D13

2

Серый

C-4

Электродвигатель электростеклоподъемника левой передней двери

D15

8

C-4

Узел левого наружного зеркала (без обогрева зеркала)

10

C-4

Узел левого наружного зеркала (с обогревом зеркала)

D17

5

C-4

Вспомогательный переключатель электростеклоподъемника передней
двери

D18

2

Серый

C-4

Привод замка левой передней двери (модели без системы двойного за-
мка)

D20

2

C-4

Фонарь подсветки левого порога

D22

8

C-4

R13 Задний жгут проводов

D23

2

Черный

C-4

Динамик левой задней двери

D24

2

Зеленый

C-4

Электродвигатель электростеклоподъемника левой задней двери

D25

5

B-4

Вспомогательный переключатель электростеклоподъемника левой за-
дней двери

D26

2

Серый

B-5

Привод замка левой задней двери (модели без системы двойного за-
мка)

D28

8

B-3

R10 Задний жгут проводов

D29

2

Черный

B-3

Динамик правой задней двери

D30

2

Зеленый

B-3

Электродвигатель электростеклоподъемника правой задней двери

D31

5

B-3

Вспомогательный переключатель электростеклоподъемника правой
задней двери

D32

2

Серый

B-3

Привод замка правой задней двери (модели без системы двойного за-
мка)

D72

2

Серый

B-3

Привод замка правой передней двери (модели без системы двойного
замка)

D82

3

Коричневый

B-2

Выключатель замка двери

D83

25

C-1

i76

Жгут проводов панели приборов (модели без системы двойного замка)

28

C-1

i76

Жгут проводов панели приборов (модели с системой двойного замка)

D84

25

C-3

i101 Жгут проводов панели приборов

D92

2

C-2

Среднечастотный динамик в правой передней двери

D93

2

B-2

Правый передний высокочастотный динамик (внутренний)

D94

10

Зеленый

B-2

Правый соединительный разъем (McIntosh)

D95

2

Черный

C-3

Левый передний высокочастотный динамик (в угловой вставке)

D96

2

C-4

Среднечастотный динамик в левой передней двери

D97

2

C-3

Высокочастотный динамик в левой передней двери (внутренний)

D98

10

Зеленый

C-3

Левый соединительный разъем (McIntosh)

D120

6

Черный

B-3

Привод системы двойного замка правой передней двери (модели с сис-
темой двойного замка)

D121

6

Черный

C-4

Привод системы двойного замка левой передней двери (модели с сис-
темой двойного замка)

D122

6

Черный

B-3

Привод системы двойного замка правой задней двери (модели с систе-
мой двойного замка)

D123

6

Черный

B-5

Привод системы двойного замка левой задней двери (модели с систе-
мой двойного замка)

: Белого или естественного цвета

WI-457

Кабель двери

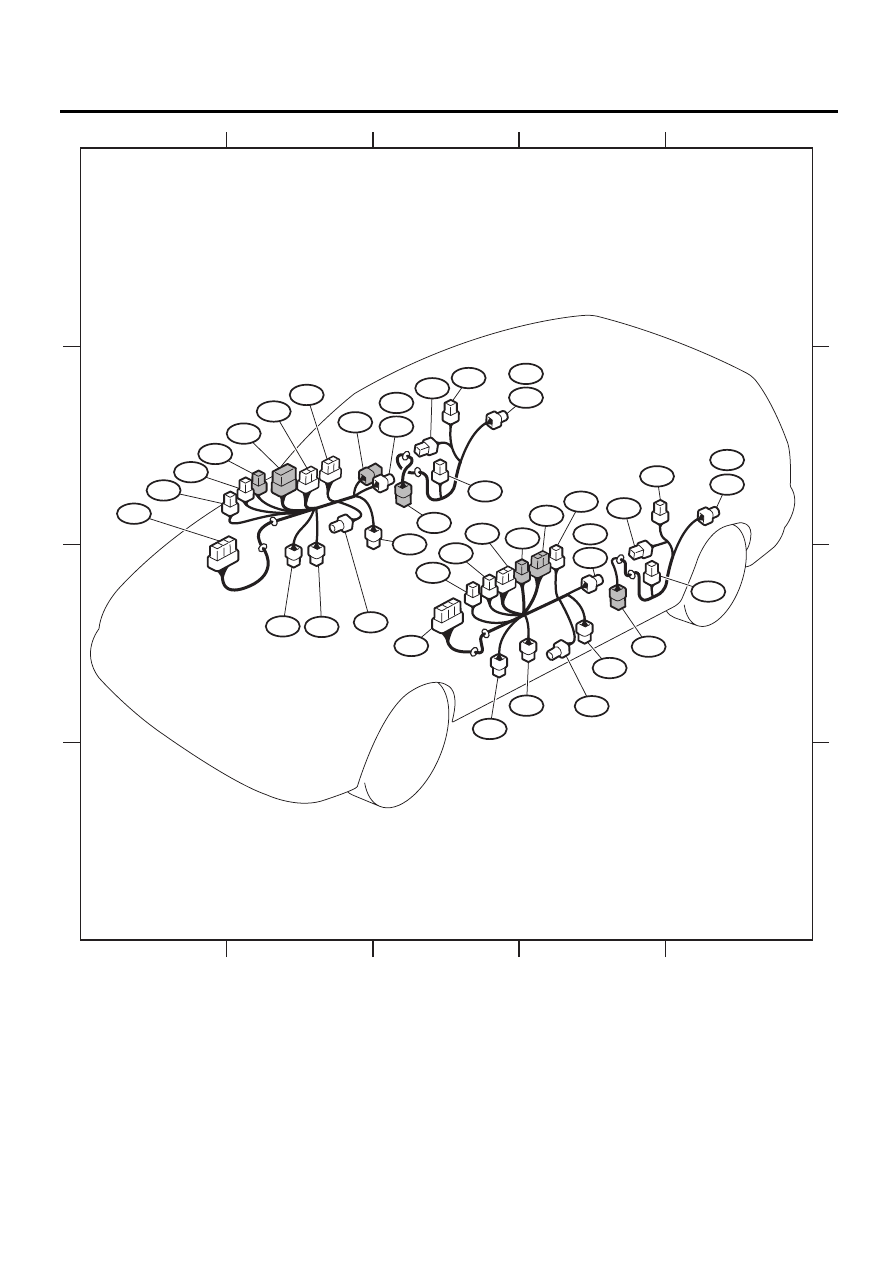

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17947

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D5

D4

D5

D94

D7

D3

D28

D10

D29

D84

D83

D97

D98

D95

D17

D15

D15

D18

D121

D96

D12

D13

D20

D22

D23

D24

D25

D26

D123

D30

D82

D72

D120

D31

D32

D122

D93

D92

D2

*2

*1

*2

*4

*3

*1

*2

*2

*1

*2

*3

*4

*1

*1 : БЕЗ СИСТЕМЫ ДВОЙНОГО ЗАПИРАНИЯ
*2 : С СИСТЕМОЙ ДВОЙНОГО ЗАПИРАНИЯ
*3 : БЕЗ ОБОГРЕВА ЗЕРКАЛ
*4 : С ОБОГРЕВОМ ЗЕРКАЛ

WI-458

Задний жгут проводов и кабель крышки багажника

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

65.Задний жгут проводов и кабель крышки багажника

A: РАСПОЛОЖЕНИЕ

Разъем

Подключен к

№

Контакт

Цвет

Положе-

ние

№

Описание

R5

2

C-3

Датчик правого заднего ремня безопасности (модель с право-
сторонним управлением)

R6

3

C-3

Датчик центрального заднего ремня безопасности (модель с
правосторонним управлением)

R7

2

C-2

Датчик левого заднего ремня безопасности (модель с правосто-
ронним управлением)

R19

2

B-2

Верхний стоп-сигнал

R20

2

B-4

Фонарь подсветки багажника

R22

3

B-1

Датчик открытия левой задней двери

R24

8

B-4

R60

Кабель крышки багажника

R26

6

B-5

Правый задний комбинированный фонарь

R28

6

C-3

Левый задний комбинированный фонарь

R58

6

Серый

C-3

Узел топливного насоса

R59

2

Серый

C-2

Дополнительный датчик уровня топлива

R60

8

B-4

R24

Задний жгут проводов

R65

1

Черный

B-2

Обогреватель заднего стекла (–)

R66

2

B-4

Верхний стоп-сигнал (в заднем спойлере)

R76

2

C-4

Левый фонарь подсветки номерного знака

R77

2

C-4

Правый фонарь подсветки номерного знака

R79

10

C-5

Разъем прицепа

R97

1

B-2

Антенный усилитель

R112

2

B-4

Правый телевизионный антенный усилитель

R113

2

B-3

Левый телевизионный антенный усилитель

R117

2

B-3

Низкочастотный динамик (McIntosh)

R122

10

Черный

C-2

Блок управления топливным насосом

R174

1

B-4

Обогреватель заднего стекла (+)

R186

3

C-4

Привод и датчик замка крышки багажника

R294

2

Коричне-

вый

C-5

Кнопка открытия багажника

R296

5

B-2

Приемник

R297

3

B-3

Задняя внутренняя антенна системы дистанционного доступа

R298

3

B-3

Центральная внутренняя антенна системы дистанционного до-
ступа

R299

6

C-3

Задняя наружная антенна системы дистанционного доступа

: Белого или естественного цвета

Разъем

Подключен к

№

Контакт

Цвет

Положе-

ние

№

Описание

AB31

2

Желтый

B-2

AB39

Модуль левой подушки-шторки безопасности

AB32

4

Желтый

C-1

Датчик левой подушки-шторки безопасности

AB33

2

Желтый

B-4

AB40

Модуль правой подушки-шторки безопасности

AB41

2

Желтый

C-3

Вспомогательный датчик определения уровня безопасности

WI-459

Задний жгут проводов и кабель крышки багажника

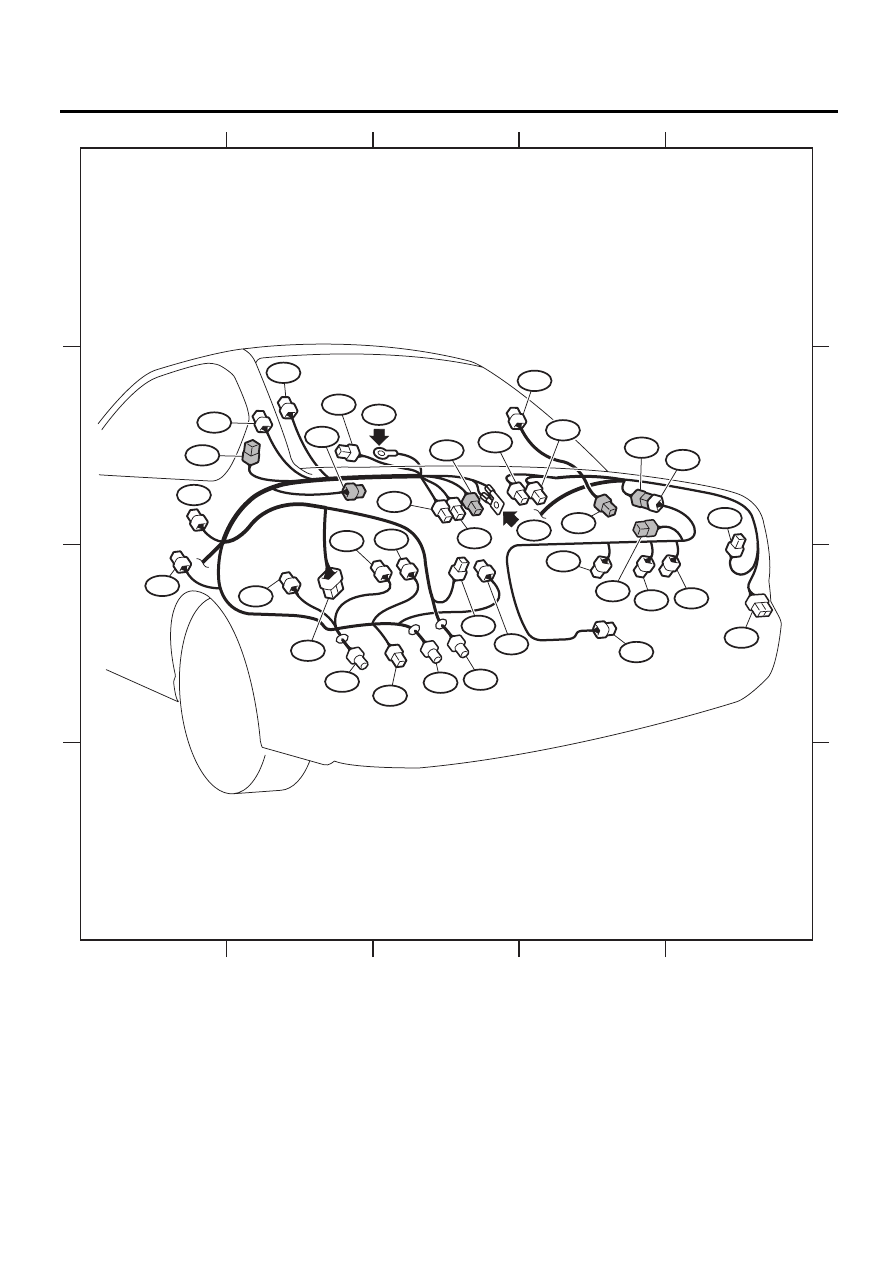

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17948

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R22

R59

R7

AB32

R58

R299

R298

R113

R24

R60

R26

R186

R76

R77

R294

R66

GB-9

GD

R97

AB31

R65

R19

R296

R117

AB33

R112

R20

R174

R28

R5

R297

R122

R6

AB41

R79

*

1

*

2

*

2

*

2

*

2

*

1

*

2

*

1

*

1

*1 : МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
*2 : С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ
