WI-452

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Разъем

Подключен к

№

Контакт

Цвет

Положе-

ние

№

Описание

AB17

15

Желтый

C-2

Блок управления системой подушек безопасности (модели
без боковых подушек безопасности)

24

Желтый

C-2

Блок управления системой подушек безопасности (модели с
боковыми подушками безопасности)

AB18

15

Желтый

C-2

Блок управления системой подушек безопасности (модели
без боковых подушек безопасности)

24

Желтый

C-2

Блок управления системой подушек безопасности (модели с
боковыми подушками безопасности)

AB19

2

Желтый

C-2

AB20

Модуль левой боковой подушки безопасности (модели с бо-
ковыми подушками безопасности)

AB21

2

Черный

C-4

Левый преднатяжитель

AB23

4

Желтый

C-4

Датчик левой боковой подушки безопасности

AB24

2

Желтый

B-2

AB25

Модуль правой боковой подушки безопасности (модели с
боковыми подушками безопасности)

AB26

2

Черный

B-2

Правый преднатяжитель

AB28

4

Желтый

B-2

Датчик правой боковой подушки безопасности

AB30

2

Оранже-

вый

B-3

Преднатяжитель поясной лямки правого ремня безопаснос-
ти (модель с правосторонним управлением)

AB34

4

Желтый

B-3

Датчик правой подушки-шторки безопасности

AB42

4

C-3

Соединительный разъем экрана

: Белого или естественного цвета

Разъем

Подключен к

№

Контакт

Цвет

Положе-

ние

№

Описание

C1

20

B-4

R43

Задний жгут проводов

C2

12

B-3

Выключатель подогрева сидений

C3

2

B-3

Задняя розетка электропитания вспомогательного обору-
дования (в консоли)

C6

2

B-3

Подстаканник

C7

5

B-3

Селектор системы SI-DRIVE (консоль) и подстаканник

: Белого или естественного цвета

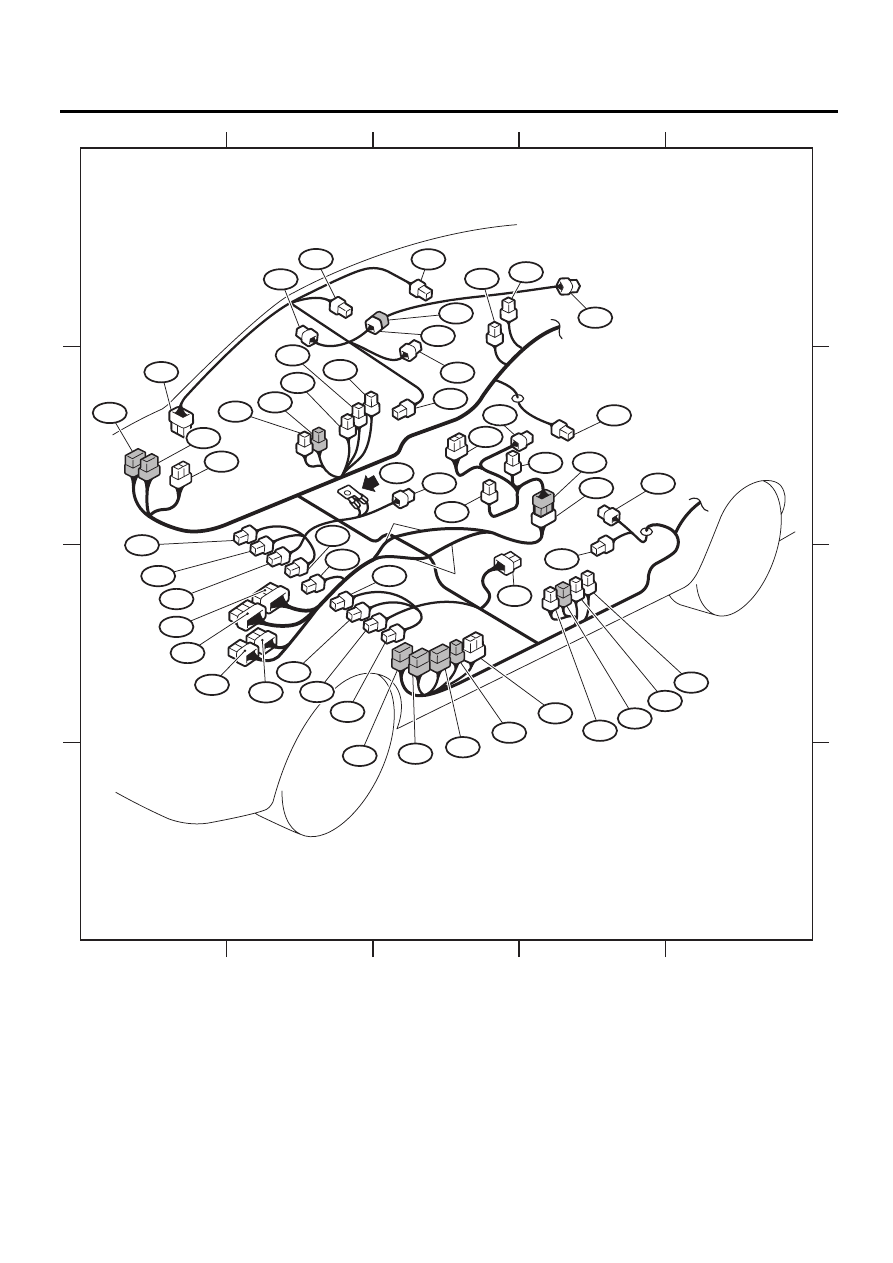

WI-453

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17945

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R50

R98

R52

R166

R55

R74

R75

R12

R10

AB34

R16

R72

R29

R73

GB-8

AB24

R109

R8

R41

R188

R107

R44

R167

R30

R56

R51

AB30

R54

AB26

AB28

R110

R43

AB19

AB42

R1

*1

R168

*2

*1

*2

R2

R168

*2

*2

*4

AB18

AB17

*3

AB18

*3

AB17

*4

*2

*1

R99

R99

R9

AB23

R13

AB21

C3

C2

C6

C1

C7

*1 : МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
*2 : МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
*3 : БЕЗ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ
*4 : С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ

WI-454

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

64.Кабель двери

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

D2

2

C-4

Динамик левой передней двери

D3

2

Серый

C-3

Электродвигатель электростеклоподъемника левой передней двери

D5

8

C-4

Узел правого наружного зеркала (без обогрева зеркала)

10

C-4

Узел правого наружного зеркала (с обогревом зеркала)

D7

14

C-4

Главный переключатель электростеклоподъемников

D10

2

C-4

Фонарь подсветки левого порога

D12

2

C-2

Динамик правой передней двери

D13

2

Серый

B-2

Электродвигатель электростеклоподъемника правой передней двери

D15

8

B-2

Узел левого наружного зеркала (без обогрева зеркала)

10

B-2

Узел левого наружного зеркала (с обогревом зеркала)

D17

5

B-2

Вспомогательный переключатель электростеклоподъемника передней
двери

D18

2

Серый

B-3

Привод замка правой передней двери

D20

2

B-3

Фонарь подсветки правого порога

D22

8

B-3

R10

Задний жгут проводов

D23

2

Черный

B-3

Динамик левой задней двери

D24

2

Зеле-

ный

B-3

Электродвигатель электростеклоподъемника правой задней двери

D25

5

B-3

Вспомогательный переключатель электростеклоподъемника правой
задней двери

D26

2

Серый

B-3

Привод замка правой задней двери

D28

8

C-4

R13

Задний жгут проводов

D29

2

Черный

C-4

Динамик правой задней двери

D30

2

Зеле-

ный

C-4

Электродвигатель электростеклоподъемника левой задней двери

D31

5

B-5

Вспомогательный переключатель электростеклоподъемника левой за-
дней двери

D32

2

Серый

B-5

Привод замка левой задней двери

D55

10

B-2

Правый генератор

D56

4

Серый

B-2

Правая кнопка запирания/отпирания дверей и наружная антенна сис-
темы дистанционного доступа

D57

3

Серый

B-3

Правый датчик состояния

D65

10

C-4

Левый генератор

D66

4

Серый

C-4

Левая кнопка запирания/отпирания дверей и наружная антенна систе-
мы дистанционного доступа

D67

3

Серый

C-4

Левый датчик состояния

D72

2

Серый

C-4

Привод замка левой передней двери

D83

25

C-3

i76

Жгут проводов панели приборов

D84

25

C-2

i101

D93

2

C-3

Высокочастотный динамик в левой передней двери (внутренний)

D97

2

B-2

Высокочастотный динамик правой передней двери (внутренний)

D100

8

Черный

C-1

D429

Жгут проводов переборки (модели с системой дистанционного доступа)

D101

8

Черный

C-3

D428

: Белого или естественного цвета

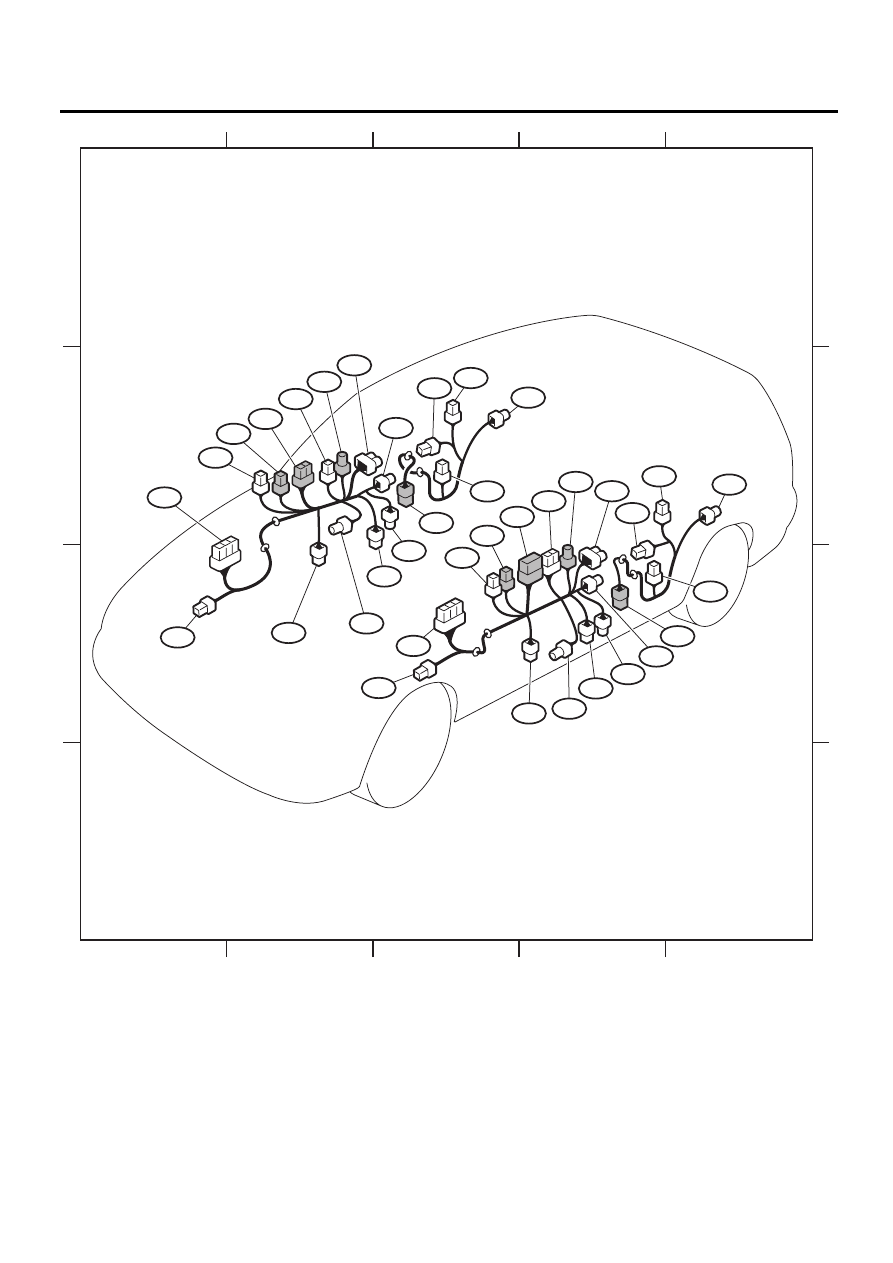

WI-455

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

D101

WI-17946

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D97

D5

D5

D17

D55

D56

D13

D22

D20

D57

D23

D83

D84

D93

D15

D15

D7

D65

D66

D72

D2

D3

D10

D67

D28

D29

D30

D31

D32

D24

D18

D25

D26

D12

D100

*

2

*

1

*

2

*

1

*1 : БЕЗ ОБОГРЕВА ЗЕРКАЛ
*2 : С ОБОГРЕВОМ ЗЕРКАЛ
