KPS(diag)-50

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Проверьте предохранитель (FB-18).

Предохранитель пе-
регорел?

Замените предохра-
нитель (FB-18). Если
замененный предох-
ранитель также легко
сгорает, то устраните
короткое замыкание
в жгуте проводов
между предохраните-
лем и центральным
блоком управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B420) блока управления
электропитанием.
2) Измерьте напряжение между разъемом блока уп-
равления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
10 В или более?

Переходите к шагу 3. Устраните раз-

рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 6 (+) — Масса кузова (–):
(B420) № 40 (+) — Масса кузова (–):

Проводимость есть? Переходите к шагу 4. Устраните раз-

рыв в жгуте про-
водов или заме-
ните его.

4

ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМА ЗА-
ПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ).
Снимите реле зажигания 1 (система запуска/останов-
ки двигателя при помощи кнопки) и выполните его
проверку. <См. SL-94, ПРОВЕРКА, Реле зажигания 1
(Система запуска/остановки двигателя при помощи
кнопки).>

Реле исправно?

Переходите к шагу 5. Замените реле.

<См. SL-94, СНЯ-
ТИЕ, Реле зажи-
гания 1 (Система
запуска/останов-
ки двигателя при
помощи кноп-
ки).>

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и реле зажига-
ния 1 (система запуска/остановки двигателя при по-
мощи кнопки).

Разъемы и клеммы

(B420) № 34 (+) — (B425) № 34 (–):

Проводимость есть? Переходите к шагу 6. Устраните раз-

рыв в жгуте про-
водов или заме-
ните его.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова.

Разъемы и клеммы

(B425) № 34 (+) — Масса кузова (–):

Проводимость есть? Устраните короткое

замыкание в жгуте
проводов или замени-
те его на новый.

Переходите к ша-
гу 7.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте напряжение между разъемом блока уп-
равления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 34 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения ме-
нее 1 В?

Переходите к шагу 8. Устраните корот-

кое замыкание в
жгуте проводов
или замените его
на новый.

8

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИТА-
НИЕМ.
1) Подсоедините разъем блока управления электро-
питанием.
2) При помощи тестера измерьте напряжение между
разъемом блока управления электропитанием и мас-
сой кузова, когда выключатель зажигания переве-
ден в положение OFF и ON.

Разъемы и клеммы

(B420) № 34 (+) — Масса кузова (–):

Изменилось ли на-
пряжение с величи-
ны менее 1 В и до ве-
личины +B –2 В или
более?

Система исправна.

Замените блок
управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

KPS(diag)-51

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

I:

КДН B2107 РАЗРЫВ В ЦЕПИ ПРЕДОХРАНИТЕЛЯ СИСТЕМЫ
ЗАЖИГАНИЯ ИЛИ НЕИСПРАВНОСТЬ ЦЕПИ ЗАЖИГАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Перегорание предохранителя, разрыв или короткое замыкание в жгуте проводов между предохра-
нителем и блоком управления электропитанием, либо короткое замыкание внутри цепи системы за-
жигания блока управления электропитанием, либо между блоком управления электропитанием и
реле.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Когда выключатель зажигания переводится в положение ON, работают не все функции.
• Не работает реле зажигания 1 (система запуска/остановки двигателя при помощи кнопки), либо
реле зажигания 2 (система запуска/остановки двигателя при помощи кнопки), реле вспомогатель-
ного оборудования (система запуска/остановки двигателя при помощи кнопки).

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.

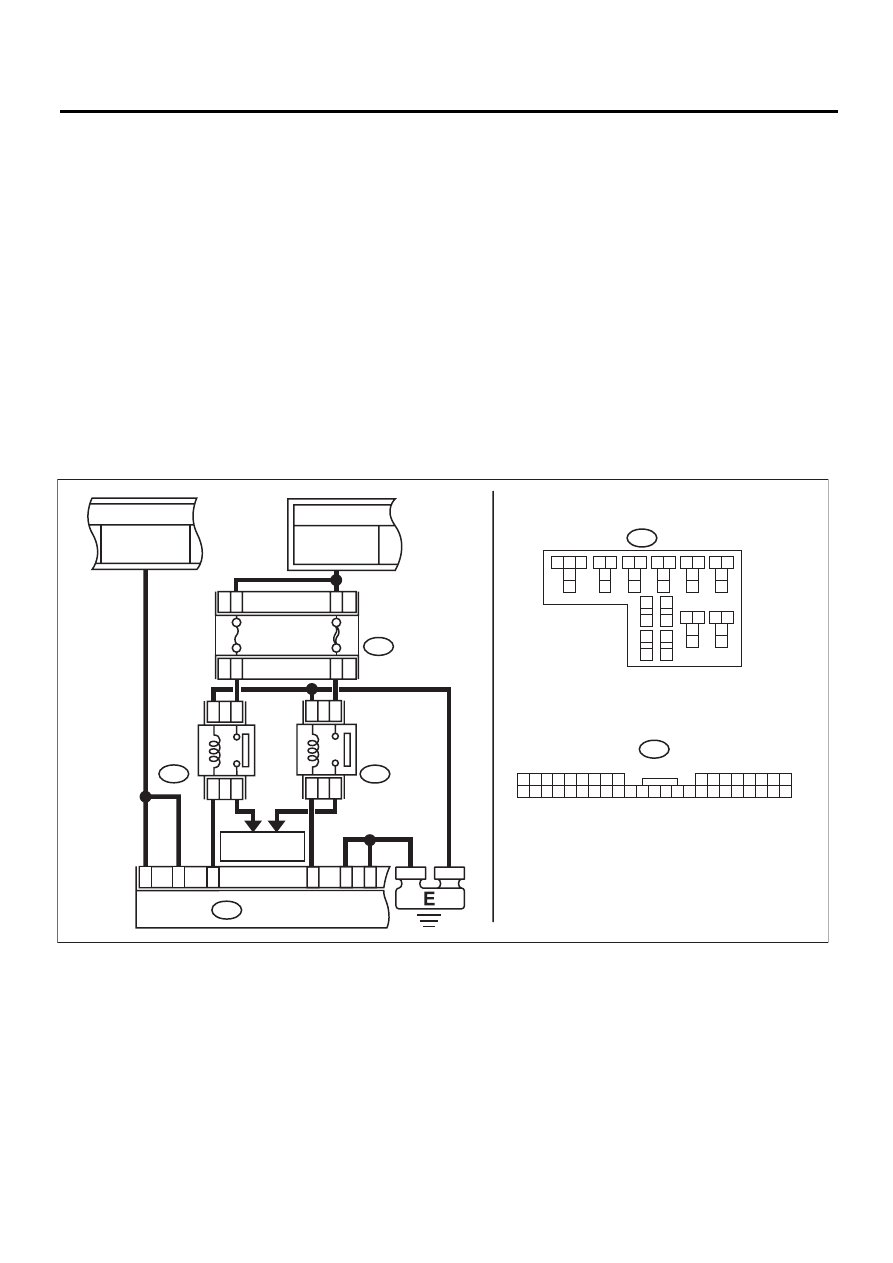

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00645

B420

6

40

35

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

27

29

20A

15A

2

8

26

B425

B425

39

3

8

41

40

B425

35

34

37

36

34

B420

3 4

1 2

8 9

31 32

0

3

9

2

2

2

1

2

0

2

9

1

8

1

23 24 25 26 27 28

5 6 7

12 13

10 11

17

33 34 35 36 37 38 39 40

14 15 16

12

33

FB-18

ПРЕДОХРАНИТЕЛЬ

№7 (B)

MB-35

SBF-6

(B)

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ

ЗАЖИГАНИЯ 1

(СИСТЕМЫ

ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)

РЕЛЕ ЗАЖИГАНИЯ 2
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

СМ. ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
[P-SUP-05]

БЛОК РЕЛЕ

KPS(diag)-52

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Проверьте предохранитель (FB-18 № 7).

Предохранитель перегорел? Замените пре-

дохранитель.

Переходите к шагу
2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B420) блока управле-
ния электропитанием.
2) Измерьте напряжение между разъемом блока
управления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 12 — Масса кузова:
(B420) № 33 — Масса кузова:

Составляет ли величина на-
пряжения 10 В или более?

Переходите к ша-
гу 3.

Устраните разрыв
цепи или корот-
кое замыкание в
жгуте проводов.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой ку-
зова.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть?

Переходите к ша-
гу 4.

Устраните разрыв
в жгуте проводов
или замените его.

4

ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМА
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПО-
МОЩИ КНОПКИ).
1) Снимите реле зажигания 1 (система запуска/
остановки двигателя при помощи кнопки).
2) Проверьте реле зажигания 1 (система запус-
ка/остановки двигателя при помощи кнопки).

Реле исправно?

Переходите к ша-
гу 5.

Замените реле.
<См. SL-94, СНЯ-
ТИЕ, Реле зажига-
ния 1 (Система за-
пуска/остановки
двигателя при по-
мощи кнопки).>

5

ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ 2 (СИСТЕМА
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПО-
МОЩИ КНОПКИ).
1) Снимите реле зажигания 2 (система запуска/
остановки двигателя при помощи кнопки).
2) Проверьте реле зажигания 2 (система запус-
ка/остановки двигателя при помощи кнопки).

Реле исправно?

Переходите к ша-
гу 6.

Замените реле.
<См. SL-95, СНЯ-
ТИЕ, Реле зажига-
ния 2 (Система за-
пуска/остановки
двигателя при по-
мощи кнопки).>

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между клеммой
держателя реле и разъемом блока управления
электропитанием.

Разъемы и клеммы

(B420) № 34 (+) — (B425) № 34 (–):
(B420) № 35 (+) — (B425) № 38 (–):

Проводимость есть?

Переходите к ша-
гу 7.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

7

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРО-
ПИТАНИЕМ.
1) Подсоедините разъем блока управления
электропитанием, а также реле зажигания 1
(система запуска/остановки двигателя при помо-
щи кнопки) и реле зажигания 2 (система запуска/
остановки двигателя при помощи кнопки).
2) При помощи тестера измерьте напряжение
между задней частью разъема блока управления
электропитанием, а также клеммой и массой ку-
зова, когда выключатель зажигания переведен в
положение OFF и ON.

Разъемы и клеммы

(B420) № 34 (+) — Масса кузова (–):
(B420) № 35 (+) — Масса кузова (–):

Изменилось ли напряжение
на 1 В или менее и на +B –2 В
или более?

Система исправ-
на.

Замените блок уп-
равления электро-
питанием. <См.
SL-87, СНЯТИЕ,
Блок управления
электропитани-
ем.>

KPS(diag)-53

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

J: КДН B2110 ОШИБКА ПРИ ВЫПОЛНЕНИИ ОПЕРАЦИИ СЛИЧЕНИЯ

КЛЮЧА ДИСТАНЦИОННОГО ДОСТУПА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Сбой в линии связи между блоком управления электропитанием и блоком управления сличением
либо неисправность системы иммобилайзера.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Так как операция сличения системы дистанционного доступа не была выполнена, электропитание
вспомогательного оборудования и системы зажигания не подано, и двигатель не может быть запу-
щен.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
Подсоедините Subaru Select Monitor и счи-
тайте КДН блока управления сличением и
блока управления электропитанием.

Отображается ли на дисплее
КДН B2201, а также B2202 и
B2112?

Выполните диа-
гностику в соот-
ветствии с КДН.

Выполните операцию
“Skip interior collation”
(Пропустить внутрен-
нее сличения) системы
дистанционного досту-
па. <См. KPS(diag)-114,
СЛИЧЕНИЕ ВНУТРИ
САЛОНА НЕ ОСУ-
ЩЕСТВЛЯЕТСЯ, ПРО-
ВЕРКА, Диагностика по
симптомам.>

SL-00646

B421

B420

10

30

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК
СРАВНЕНИЯ
КОДОВ

БЛОК
УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ
