Subaru Legacy (2008 год). Руководство - часть 1136

LAN(diag)-28

Режим очистки памяти

СИСТЕМА LAN (ДИАГНОСТИКА)

8. Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1. ПРОВЕРКА БЕЗ SUBARU SELECT
MONITOR

ПРИМЕЧАНИЕ:
Используйте Subaru Select Monitor для прове-
дения процедуры очистки памяти.

2. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU
SELECT MONITOR

Детальное описание процедуры очистки памя-
ти от КДН приведено в разделе “Subaru Select
Monitor”. <См. LAN(diag)-24, РЕЖИМ ОЧИСТКИ
ПАМЯТИ, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

LAN(diag)-29

Считывание текущих данных

СИСТЕМА LAN (ДИАГНОСТИКА)

9. Считывание текущих

данных

A: ПОРЯДОК РАБОТЫ

1) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
2) На экране дисплея «System Selection Menu»,
выберите пункт {Integ.  Unit mode}.
3) На экране дисплея «Integ. unit mode failure
diag» выберите пункт {Current Data Display &
Save}.
4) Используя клавишу прокрутки, прокрутите
информацию на дисплее вверх или вниз, пока
не появятся требуемые данные.
<См. LAN(diag)-14, ОТОБРАЖЕНИЕ АНАЛОГО-
ВЫХ ДАННЫХ, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.> <См. LAN(diag)-15, ОТОБРА-
ЖЕНИЕ ДАННЫХ ON/OFF, ПОРЯДОК РАБО-
ТЫ, Subaru Select Monitor.> <См. LAN(diag)-21,
ПОДТВЕРЖДЕНИЕ ТЕКУЩИХ НАСТРОЕК,
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

LAN(diag)-30

Настройки функций (пользовательские настройки)

СИСТЕМА LAN (ДИАГНОСТИКА)

10.Настройки функций

(пользовательские
настройки)

A: ПОРЯДОК РАБОТЫ

1. ПРОВЕРКА БЕЗ SUBARU SELECT
MONITOR

ПРИМЕЧАНИЕ:
Применимо только к моделям с центральным
дисплеем.
1) Для активации экрана информационного
дисплея нажмите кнопку “INFO” на централь-
ном дисплее.
2) На сенсорной панели, появившейся в правом
верхнем углу центральной панели, выберите
“SET”.
3) На сенсорной панели выберите позиции
“A:Keyless” (A:С истема дистанционного управ-
ления замками автомобиля), “B:Each function”
(B:Все функции ).

4) Измените параметры на сенсорной панели
для изменения настроек.
5) Вернитесь к информационному дисплею для
завершения настроек.

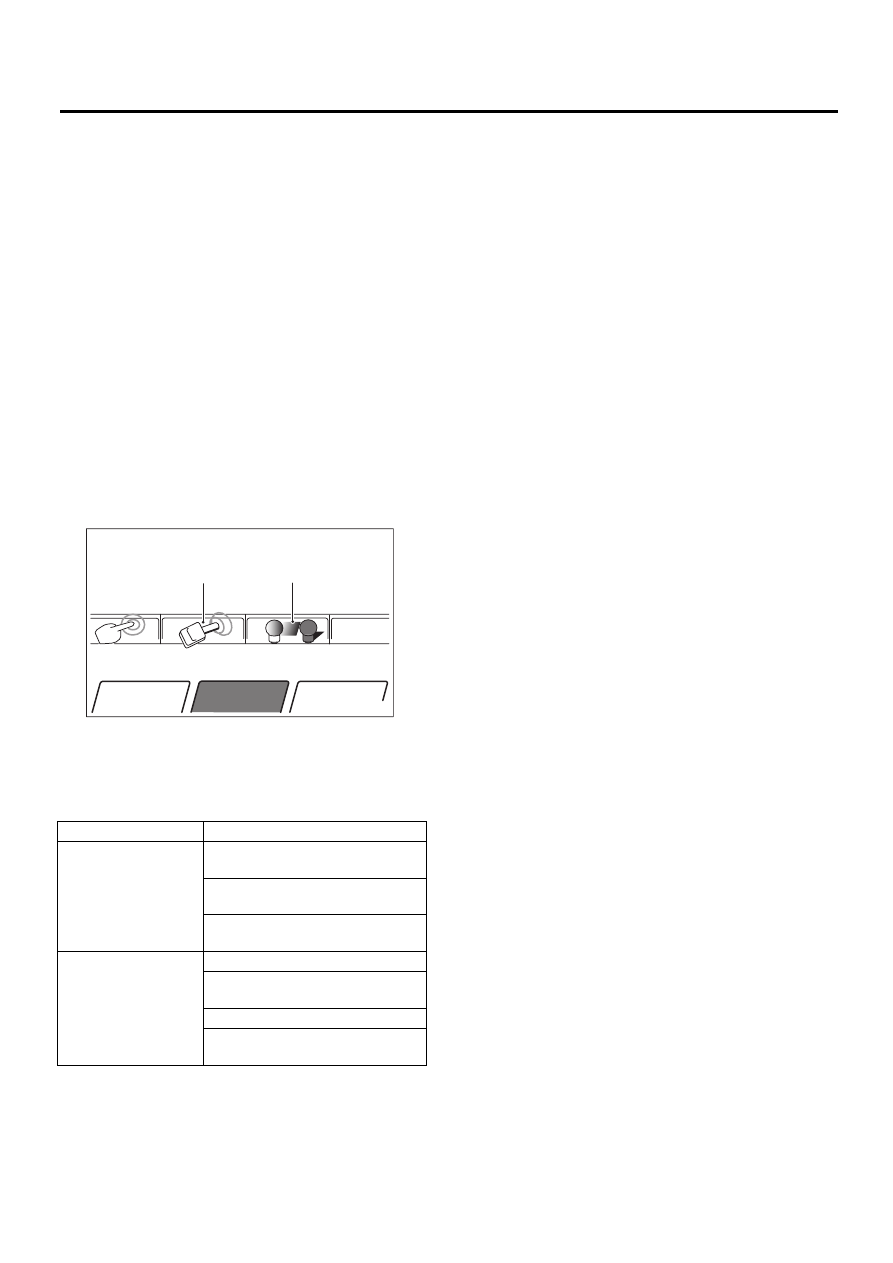

Список пунктов настройки функций

2. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU
SELECT MONITOR

Детальное описание процедур настройки фун-
кций (пользовательские настройки ECM) при-
ведено в разделе “SUBARU SELECT
MONITOR”. <См. LAN(diag)-24, НАСТРОЙКИ
ФУНКЦИЙ (ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙ-
КИ ЕСМ), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Содержание

Настройки

Система дистанци-
онного управления
замками автомобиля

Функция автоматической блоки-
ровки

Настройка времени автомати-
ческой блокировки

Параметры подтверждения ава-
рийной сигнализации

Все функции

Задержка освещения салона

Функция предотвращения блоки-
ровки

Обогреватель заднего стекла

Антиобледенитель щеток стек-
лоочистителей ветрового стекла

26 / 10 / 05

26 / 10 / 05

(WED)

(WED)

OUT TEMP

OUT TEMP

OUT TEMP

OUT TEMP

(B)

(A)

LAN00237

LAN(diag)-31

Список кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

11.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Содержание

Содержание диагностики

Примечание:

Отсутствует Обмен данными для

инициализации невоз-
можен

Разрыв или короткое за-
мыкание в линии связи
Subaru Select Monitor.

<См. LAN(diag)-34, ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИА-
ЛИЗАЦИИ НЕВОЗМОЖЕН, Процедура диагностики с
использованием кодов диагностики неисправностей
(КДН).>

Отсутствует КДН не сохранен

Внутренняя ошибка ком-
бинации приборов.

<См. LAN(diag)-37, КДН НЕ СОХРАНЕН, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

B1100

Системная ошибка цен-
трального блока управ-
ления

Внутренняя ошибка цент-
рального блока управле-
ния

<См. LAN(diag)-38, КДН B1100 СИСТЕМНАЯ ОШИБКА
ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН) .>

B1101

Неисправность в цепи
электропитания от ак-
кумулятора

Разрыв или короткое за-
мыкание в цепи управле-
ния питанием от аккуму-
лятора

<См. LAN(diag)-39, КДН B1101 НЕИСПРАВНОСТЬ В
ЦЕПИ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРА, Про-
цедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

B1102

Цепь резервного пита-
ния на случай неис-
правности в цепи элек-
тропитания от аккуму-
лятора

Разрыв или короткое за-
мыкание в цепи резервно-
го питания от аккумулято-
ра

<См. LAN(diag)-41, КДН B1102 ЦЕПЬ РЕЗЕРВНОГО ПИ-
ТАНИЯ НА СЛУЧАЙ НЕИСПРАВНОСТИ В ЦЕПИ ЭЛЕК-
ТРОПИТАНИЯ ОТ АККУМУЛЯТОРА, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

B1103

Неисправность в цепи
электропитания систе-
мы зажигания

Разрыв или короткое за-
мыкание в цепи электро-
питания системы зажига-
ния

<См. LAN(diag)-43, КДН B1103 НЕИСПРАВНОСТЬ В
ЦЕПИ ЭЛЕКТРОПИТАНИЯ СИСТЕМЫ ЗАЖИГАНИЯ,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

B1104

Неисправность в цепи
электропитания аксес-
суаров

Разрыв или короткое за-
мыкание в цепи электро-
питания аксессуаров

<См. LAN(diag)-45, КДН B1104 НЕИСПРАВНОСТЬ В
ЦЕПИ ЭЛЕКТРОПИТАНИЯ АКСЕССУАРОВ, Процеду-
ра диагностики с использованием кодов диагностики
неисправностей (КДН).>

B1105

Неисправность в цепи
блокировки ключа

Короткое замыкание на
массу в цепи блокировки
ключа

<См. LAN(diag)-47, КДН B1105 НЕИСПРАВНОСТЬ В
ЦЕПИ БЛОКИРОВКИ КЛЮЧА, Процедура диагностики
с использованием кодов диагностики неисправностей
(КДН).>

B1106

Неисправность в цепи
блокировки переклю-
чения передач

Короткое замыкание на
массу в цепи блокировки
переключения передач

<См. LAN(diag)-49, КДН B1106 НЕИСПРАВНОСТЬ ЦЕ-
ПИ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ, Про-
цедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

B1107

Неисправность цепи за-
дних противотуманных
фонарей

Короткое замыкание на
массу в цепи задних про-
тивотуманных фонарей

<См. LAN(diag)-51, КДН B1107 НЕИСПРАВНОСТЬ ЦЕ-
ПИ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ, Проце-
дура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

U1201

Сбой в работе счетчика
высокоскоростной ши-
ны CAN

Неисправность в цепи свя-
зи высокоскоростной ши-
ны CAN

<См. LAN(diag)-54, КДН U1201 СБОЙ В РАБОТЕ СЧЕТ-
ЧИКА ВЫСОКОСКОРОСТНОЙ ШИНЫ CAN, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

U1202

Отключение высокос-
коростной шины CAN

Все блоки исключены из
процесса обмена данны-
ми.

<См. LAN(diag)-59, КДН U1202 ОТКЛЮЧЕНИЕ ВЫСО-
КОСКОРОСТНОЙ ШИНЫ CAN, Процедура диагности-
ки с использованием кодов диагностики неисправнос-
тей (КДН).>

U1211

Нетабличные данные
ECM на высокоскорос-
тной шине CAN

Получены данные об
ошибках с блока ECM.

<См. LAN(diag)-64, КДН U1211 НЕТАБЛИЧНЫЕ ДАН-
НЫЕ ECM НА ВЫСОКОСКОРОСТНОЙ ШИНЕ CAN,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

U1212

Нетабличные данные
TCM на высокоскорост-
ной шине CAN

Получены данные об
ошибках с блока TCM.

<См. LAN(diag)-67, КДН U1212 НЕТАБЛИЧНЫЕ ДАН-
НЫЕ TCM НА ВЫСОКОСКОРОСТНОЙ ШИНЕ CAN,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>
