LAN(diag)-20

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о порядке выполнения процедуры, ознакомьтесь с файлом
справки для Subaru Select Monitor.

Неисправность центрального
дисплея

OK/NG

(Нормаль-

но/Неис-

правность)

Величина входного

сигнала данных в се-

ти CAN

NG, когда центральный дисплей неисправен
Получение данных с центрального дисплея (дисп-
лей системы навигации)

Неисправность системы нави-
гации

OK/NG

(Нормаль-

но/Неис-

правность)

Величина входного

сигнала данных в се-

ти CAN

NG, когда система навигации неисправна
Получение данных с центрального дисплея

Неисправность шины IE

OK/NG

(Нормаль-

но/Неис-

правность)

Величина входного

сигнала данных в се-

ти CAN

Получение данных с центрального дисплея

Неисправность автоматическо-
го кондиционера воздуха

OK/NG

(Нормаль-

но/Неис-

правность)

Величина входного

сигнала данных в се-

ти CAN

NG, когда система автоматического кондиционера
неисправна
Получение данных с блока управления автомати-
ческим кондиционером

Предупреждающая лампа сис-
темы EBD (электронной систе-
мы распределения тормозного
усилия)

ВКЛ/ВЫКЛ

Величина входного

сигнала данных в се-

ти CAN

OK, когда горит предупреждающая лампа системы
EBD
Получение данных с системы VDC/ABS и передача
их на комбинацию приборов

Предупреждающая лампа сис-
темы ABS

ВКЛ/ВЫКЛ

Величина входного

сигнала данных в се-

ти CAN

OK, когда горит предупреждающая лампа системы
ABS
Получение данных с системы VDC/ABS и передача
их на комбинацию приборов

Указатель выключения систе-
мы VDC

ВКЛ/ВЫКЛ

Величина входного

сигнала данных в се-

ти CAN

Выключатель системы VDC в положении ON
Получение данных с системы VDC/ABS и передача
их на комбинацию приборов

Система VDC/ABS исправна

OK/NG

(Нормаль-

но/Неис-

правность)

Величина входного

сигнала данных в се-

ти CAN

NG при ошибке в системе VDC/ABS
Получение данных с системы VDC/ABS

Состояние системы VDC/ABS

0 — 4

Величина входного

сигнала данных в се-

ти CAN

Получение данных с системы VDC/ABS и передача
их на комбинацию приборов

Рынок сбыта:

0 — 16

Величина входного

сигнала данных в се-

ти CAN

Получение данных от комбинации приборов

Сенсорный переключатель

0 — 64

Величина входного

сигнала данных в се-

ти CAN

При изменении положения переключателя дисплея
системы навигации на дисплее отображаются числа
Прием данных с дисплея

Позиции, отображаемые

на дисплее

Единицы

измерения

Комментарии

Примечание:

LAN(diag)-21

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

5. ПОДТВЕРЖДЕНИЕ ТЕКУЩИХ НАСТРОЕК

1) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
2) На экране дисплея «System Selection Menu», выберите пункт {Integ.  Unit mode}.
3) На экране дисплея «Integ. unit mode failure diag» выберите пункт {Current Data Display & Save}.
4) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся требуемые данные.
5) Выведите на дисплей следующие пункты и зафиксируйте настройки.
Пункты, необходимые для новой регистрации (Кроме систем, не включенных в комплектацию)

Содержание

Пункт для подтверждения

Комментарии

число регистраций

1

2

3

4

Тип зарегистрированного идентификатора

Задержка отключения

OFF

(ВЫКЛ)

Long

(Большая)

Normal (Нор-

мальная)

Short

(Малая)

Параметры времени отключения освеще-

ния

Время автоматической бло-
кировки

60, 50, 40, 30, 20

OFF (ВЫКЛ)

(Единицы измерения:  секунды)

Величина смещения темпе-
ратуры наружного воздуха

-2, -1,5, -1,0, -0,5, 0, 0,5, 1,0, 1,5, 2,0

Корректировка смещения температуры на-

ружного воздуха перед выводом на дисп-

лей измеренной величины.

Режим работы обогревателя
заднего стекла

Normal (Нормальный)

Continuous (Непрерыв-

ный)



Режим работы обогревате-
лей стеклоочистителей вет-
рового стекла

Normal (Нормальный)

Continuous (Непрерыв-

ный)

Установка дополнительных функций

Функция предотвращения
блокировки

ON (ВКЛ)

OFF (ВЫКЛ)



Параметры автоблокировки

ON (ВКЛ)

OFF (ВЫКЛ)



Функция автоматической
блокировки

Yes (Да)

No (Нет)



Предупреждающая сигнали-
зация открытой двери (пре-
дотвращение разряда акку-
мулятора)

Yes (Да)

No (Нет)



Параметры электронного
блока управления кондицио-
нера

Yes (Да)

No (Нет)

Модель с автоматическим кондиционером

Параметры электропитания
ECM

Yes (Да)

No (Нет)

Установка дополнительных функций

Параметры центрального
дисплея

Yes (Да)

No (Нет)

Установка дополнительных функций

Начальные заводские на-
стройки

Factory (Заводские)

Market (Рынок)

Не меняйте на режим “Factory”.

Переключатель ручной раз-
блокировки замков

Select (Конкретные)

ALL (ВСЕ)



Параметры противоугонной
системы

Yes (Да)

No (Нет)

Модель EK

LAN(diag)-22

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

6. РЕГИСТРАЦИЯ ЦЕНТРАЛЬНОГО
БЛОКА УПРАВЛЕНИЯ (НАСТРОЙКА
ОБОРУДОВАНИЯ)

ОСТОРОЖНО:
Центральный блок управления является
важнейшей составляющей системы LAN,
где могут задаваться параметры функций
всех систем управления автомобиля. Если
регистрационные данные центрального
блока управления и настройки функций со-
ответствуют оборудованию автомобиля, то
управление всеми функции автомобиля
возможно.
Если регистрационные данные и настройки
функций отличаются от оборудования авто-
мобиля, то системы автомобиля не будут ра-
ботать нормально, а диагностика автомоби-
ля не сможет быть проведена корректно. Об-
ратите внимание на следующие пункты.
• Убедитесь, что регистрационные данные
и настройки функций соответствуют обору-
дованию автомобиля.
• Не вносите некорректных изменений в на-
стройки автомобиля.
• Убедитесь, что подсветка выключателя
зажигания не мигает, а “Factory initial
setting” (“Начальные заводские настройки”)
регистрационных данных центрального
блока управления установлены в режим
“Market” (“Рынок”). Если “Factory initial
setting” установлены в режим “Factory”
(“Завод”), то при повороте выключателя за-
жигания в положение ON подсветка выклю-
чателя зажигания будет мигать, информи-
руя о том, что настройки не подтверждены.
(Кроме моделей с системой дистанционного
доступа)
• Если выключатель зажигания установлен
в положение ON, подсветка выключателя
зажигания не мигает и гаснет после закры-
вания дверей. (Кроме моделей с системой
дистанционного доступа)
• При замене центрального блока управле-
ния новым обязательно проведите проце-
дуру регистрации иммобилайзера. (модели
с иммобилайзером)
• При замене деталей, относящихся к иммо-
билайзеру, проведите процедуру регистра-
ции иммобилайзера. Обратитесь к "Файлу
справки к программному обеспечению для
ПК Subaru Select Monitor".

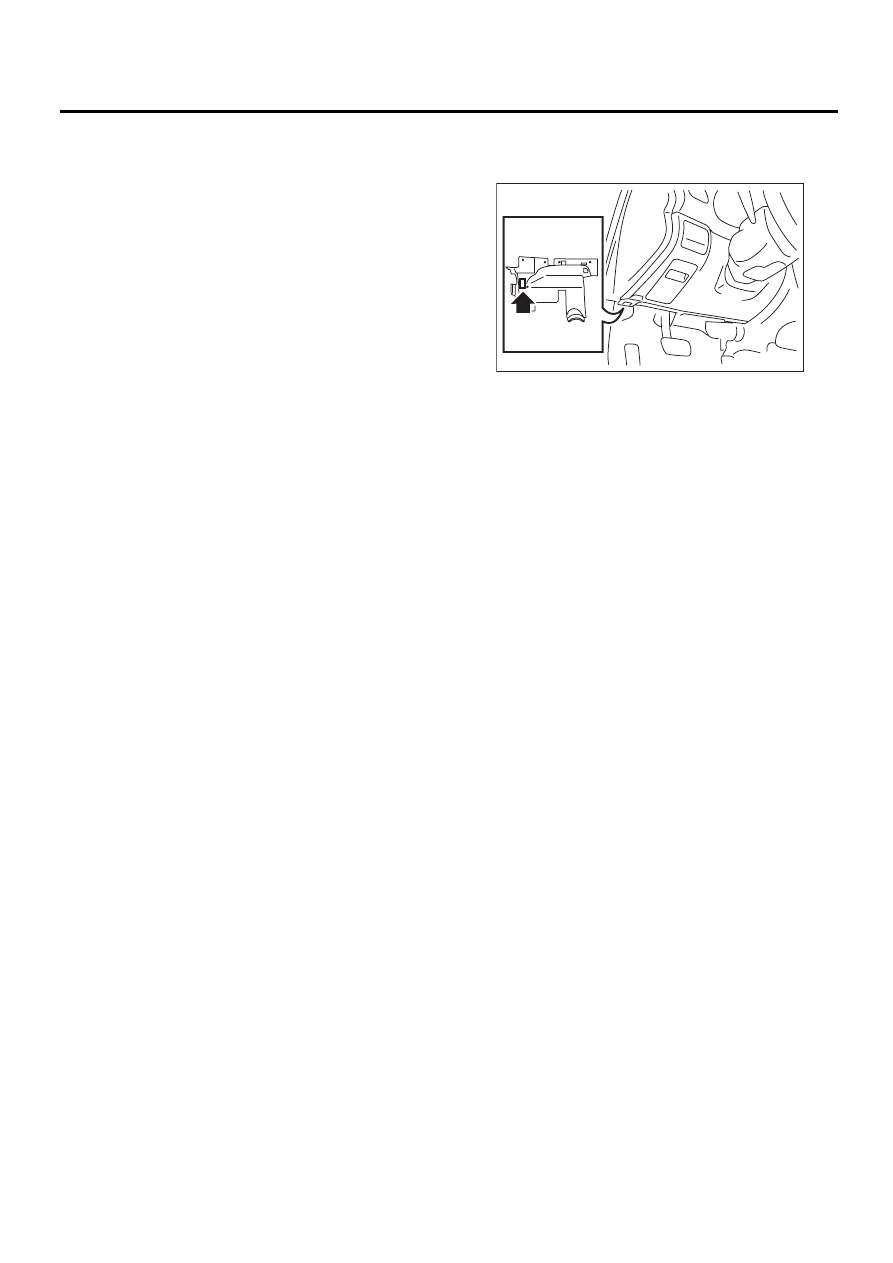

1) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
2) Включите ПК.
3) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите
"Приложение для ПК Subaru Select Monitor".
4) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
5) На экране дисплея «System Selection Menu»,
выберите пункт {Integ.  Unit mode}.
6) После отображения наименования конт-
рольного модуля {Integrated unit} нажмите кла-
вишу [OK].
7) На экране дисплея «Integ. unit mode failure
diag» выберите пункт {Unit customizing} (На-
стройка блоков).

LAN00110

LAN(diag)-23

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

8) Измените настройки нажатием клавиши UP/DOWN.
• Список пунктов регистрации центрального блока управления

ПРИМЕЧАНИЕ:
Параметры могут отличаться в зависимости от марки автомобиля.

ОСТОРОЖНО:

• Возможен нормальный режим работы и выявление неисправностей. Регистрационные
данные центрального блока управления и настройки функций должны соответствовать
оборудованию автомобиля.
• Если центральный блок управления установлен в режим “Factory” или заменен на новый,
то подсветка выключателя зажигания будет мигать, показывая, что настройка оборудова-
ния не была завершена. Тщательно проверьте процедуры настройки параметров. (Для моде-
лей с системой дистанционного доступа проведите проверку при помощи Subaru Select
Monitor, поскольку отсутствует функция подсветки выключателя зажигания.)
• Запрещается изменять начальные заводские настройки, за исключением случаев уста-
новки нового центрального блока управления.

ПРИМЕЧАНИЕ:
Режим “Factory”:

• Настройка центрального блока управления еще не произведена. Это можно узнать по мигаю-
щей подсветке выключателя зажигания после перевода выключателя зажигания в положение
ON. (Кроме моделей с системой дистанционного доступа)
• Все сменные центральные блоки управления установлены в режим “Factory”. При замене цент-
рального блока управления обязательно выполните процедуру регистрации.

Режим “Market”:

• Все настройки произведены. Это можно узнать по подсветке выключателя зажигания, включа-
ющейся с освещением салон и гаснущей после перевода выключателя зажигания в положение
ON.

Пункты

Начальная

настройка

Регистрация

Комментарии

Параметры электронного
блока управления конди-
ционера

OFF (ВЫКЛ)

ON (ВКЛ)

Управление подсветкой не работает, если у моделей с
автоматическим кондиционером воздуха для ECM за-
дана установка “OFF”.

OFF (ВЫКЛ)

Если у моделей без автоматического кондиционера воз-
духа для ECM задана установка “ON”, то режим под-
светки изменится на ночной, и подсветка будет трудно
распознаваемой.

антиобледенитель щеток
стеклоочистителей вет-
рового стекла (Опция от
производителя)

OFF (ВЫКЛ)

ON (ВКЛ)

Если в моделях, оборудованных обогревателями стек-
лоочистителей ветрового стекла, выбрана установка
“OFF”, то при включении обогревателей стеклоочисти-
телей выходной сигнал ON подаваться не будет.

OFF (ВЫКЛ)

Параметры задних проти-
вотуманных фонарей (Оп-
ция от производителя)

OFF (ВЫКЛ)

ON (ВКЛ)

Задние противотуманные фонари распознаются систе-
мами управления автомобиля.

OFF (ВЫКЛ)

Задние противотуманные фонари не распознаются сис-
темами управления автомобиля. (В моделях, не обору-
дованных задними противотуманными фонарями, обя-
зательно устанавливается в положение “OFF”.)

Начальные заводские ус-
тановки (Сброс настроек
центрального блока уп-
равления)

Factory

Factory (Сброс на-

строек)

Если в “Factory initial setting” (“Начальные заводские на-
стройки”) выбрана установка “Factory” (“Завод”), то ус-
тановки вышеуказанных пунктов изменяются на “OFF”
(“ВЫКЛ.”). Обязательно установите в режим “Market”.

Market (Установ-

ка)
