CC(diag)-16

Список кодов диагностики неисправностей (КДН)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

44

Неисправность цент-
рального блока управле-
ния

При движении в режиме круиз-контроля или при
его установке выявлена неисправность цент-
рального блока управления.

<См. CC(diag)-30, КДН 44, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

45

Неисправность комбина-
ции приборов

При движении в режиме круиз-контроля или при
его установке выявлена неисправность комби-
нации приборов.

<См. CC(diag)-30, КДН 45, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

61

Неисправность датчика
нажатия педали тормоза

Выявлена неисправность выключателя стоп-
сигналов и датчика нажатия педали тормоза.

<См. CC(diag)-30, КДН 61, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

62

Неисправность датчика
нейтральной передачи

Выявлена неисправность датчика нейтральной
передачи.

<См. CC(diag)-31, КДН 62, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

63

Отклонения колебаний
скорости автомобиля (1)

Выявлен сбой в виде колебания величины сигна-
ла скорости автомобиля.

<См. CC(diag)-31, КДН 63, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

64

Неисправность датчика,
обеспечивающего рабо-
ту двигателя (1)

Выявлена неисправность, связанная с работой
двигателя.

<См. CC(diag)-31, КДН 64, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

65

Неисправность датчика,
выключателя или пере-
ключателя, обеспечива-
ющего работу системы
круиз-контроля (1)

Выявлена неисправность переключателя ко-
манд системы круиз-контроля. (Когда переклю-
чатель долгое время находится в положении ON
(приблизительно две минуты), выявлено его за-
липание в этом положении.)

<См. CC(diag)-31, КДН 65, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

66

Сбой в расчете парамет-
ров системы круиз-конт-
роля

Выявлена неисправность в работе микропроцес-
сора, обеспечивающего расчет параметров сис-
темы круиз-контроля.

<См. CC(diag)-31, КДН 66, Процеду-
ра диагностики с использованием
кодов диагностики неисправностей
(КДН).>

КДН

Пункт

Содержание диагностики

Ссылка

CC(diag)-17

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

8. Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН 11

Отображается, когда нажат главный выключатель системы круиз-контроля или выявлена его неис-
правность.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Невозможность установки круиз-контроля. (Немедленно отменяется.)
• Невозможность отмены круиз-контроля.

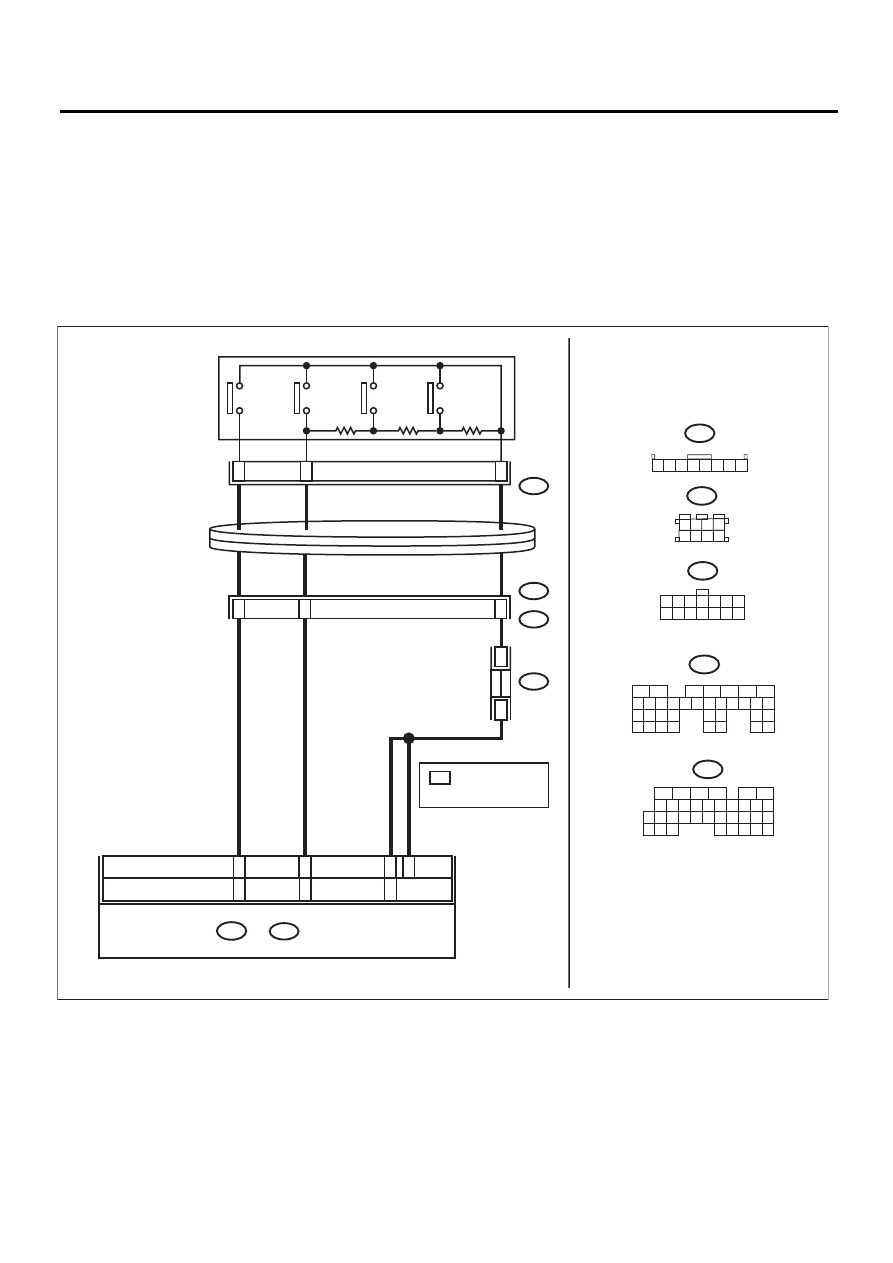

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B136

ST3

B136

ECM

C23

6

B68

ST1

7

8

4

10

11

C1

4

B122

1 2 3 4
5 6 7 8

ST3

B68

B122

C:

ПЕРЕКЛЮЧАТЕЛЬ
КОМАНД СИСТЕМЫ
КРУИЗ-КОНТРОЛЯ

ПЕРЕКЛЮ-
ЧАТЕЛЬ
CANCEL

ПЕРЕКЛЮ-
ЧАТЕЛЬ
RESUME/
ACCEL

ПЕРЕКЛЮ-
ЧАТЕЛЬ
SET/
COAST

ПОВОРОТНЫЙ
РАЗЪЕМ
РУЛЕВОЙ
КОЛОНКИ

ГЛАВНЫЙ
ПЕРЕКЛЮ-
ЧАТЕЛЬ

*

*

*

:

ПРОИЗВОЛЬНЫЕ

  НОМЕРА КЛЕММ

9

30

29

28

32

31

20

19

18

22

21

10

12

11

14

24

34

33

27

26

16

1

2

3

4

5

6

13

23

15

25

8

7

17

35

B3

1 2 3 4 5 6 7 8

1 2 3 4 5 6 7

C:

B135

B:

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

CC-00645

B4

B24

B1

2

МОДЕЛЬ 2.5 L

МОДЕЛЬ 2.0 L

C6

8 9 10 11 12 13 14

МОДЕЛЬ 3.0 L

CC(diag)-18

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ КОМАНД
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ.
1) Снимите модуль подушки безопасности води-
теля. <См. AB-15, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>
2) Отсоедините разъем жгута проводов пере-
ключателя команд системы круиз-контроля.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между клеммой разъ-
ема жгута проводов и массой кузова.

Разъемы и клеммы

(ST3) № 8 (+) — Масса кузова (–):
(ST3) № 7 (+) — Масса кузова (–):

Напряжение составляет 5
В или более?

Переходите к шагу
2.

Проверьте жгут
проводов между
переключателем
команд системы
круиз-контроля и
ЕСМ и поворот-
ным разъемом
рулевой колонки
на предмет раз-
рыва цепи, корот-
кого замыкания
или плохого кон-
такта.

2

ПРОВЕРКА ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ КОМАНД
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите переключатель команд системы кру-
из-контроля. <См. CC-5, СНЯТИЕ, Переключа-
тель команд системы круиз-контроля.>
3) Измерьте сопротивление между клеммой
разъема жгута проводов и массой кузова.

Разъемы и клеммы

(ST3) № 6 — Масса кузова:

Сопротивление составля-
ет менее 10 Ом?

Переходите к шагу
3.

Проверьте цепи
между переклю-
чателем команд
системы круиз-
контроля, блоком
ECM и массой ку-
зова на наличие
разрыва, а так-
же проверьте
ECM.

3

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОМАНД СИС-
ТЕМЫ КРУИЗ-КОНТРОЛЯ
Измерьте сопротивление между клеммами пере-
ключателя команд системы круиз-контроля, ког-
да он не нажат.

Клеммы

№ 6 — № 7:

Сопротивление составля-
ет приблизительно 4 кОм?

Переходите к шагу
4.

Замените пере-
ключатель ко-
манд системы
круиз-контроля.
<См. CC-5, Пере-
ключатель ко-
манд системы
круиз-контроля.>

4

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ CANCEL.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите переключатель команд системы кру-
из-контроля. <См. CC-5, СНЯТИЕ, Переключа-
тель команд системы круиз-контроля.>
3) Измерьте сопротивление между клеммами вы-
ключателя CANCEL, когда он находится в нажа-
том положении.

Клеммы

№ 6 — № 7:

Когда нажат выключа-
тель CANCEL, величина
сопротивления составля-
ет менее 1 Ом?

Переходите к шагу
5.

Замените пере-
ключатель ко-
манд системы
круиз-контроля.
<См. CC-5, Пере-
ключатель ко-
манд системы
круиз-контроля.>

5

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ SET/COAST.
Измерьте сопротивление между клеммами пере-
ключателя SET/COAST, когда он находится в на-
жатом положении.

Клеммы

№ 6 — № 7:

Когда нажат переключа-
тель SET/COAST, величи-
на сопротивления состав-
ляет приблизительно 250
Ом?

Переходите к шагу
6.

Замените пере-
ключатель ко-
манд системы
круиз-контроля.
<См. CC-5, Пере-
ключатель ко-
манд системы
круиз-контроля.>

CC(diag)-19

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

6

ПРОВЕРКА ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ RESUME/
ACCEL.
Измерьте сопротивление между клеммами пере-
ключателя RESUME/ACCEL, когда он находится в
нажатом положении.

Клеммы

№ 6 — № 7:

Когда нажат переключа-
тель RESUME/ACCEL, ве-
личина сопротивления со-
ставляет приблизительно
1500 Ом?

Замените блок уп-
равления двигате-
лем (ECM). <См.
FU(H4DO)-36, Блок
управления двига-
телем (ECM).> <См.
FU(H4SO)-36, Блок
управления двига-
телем (ECM).> <См.
FU(H4DOTC)-44,
Блок управления
двигателем (ECM).>
<См. FU(H6DO)-37,
Блок управления
двигателем (ECM).>

Замените пере-
ключатель ко-
манд системы
круиз-контроля.
<См. CC-5, Пере-
ключатель ко-
манд системы
круиз-контроля.>

Шаг

Проверка

Да

Нет
