Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

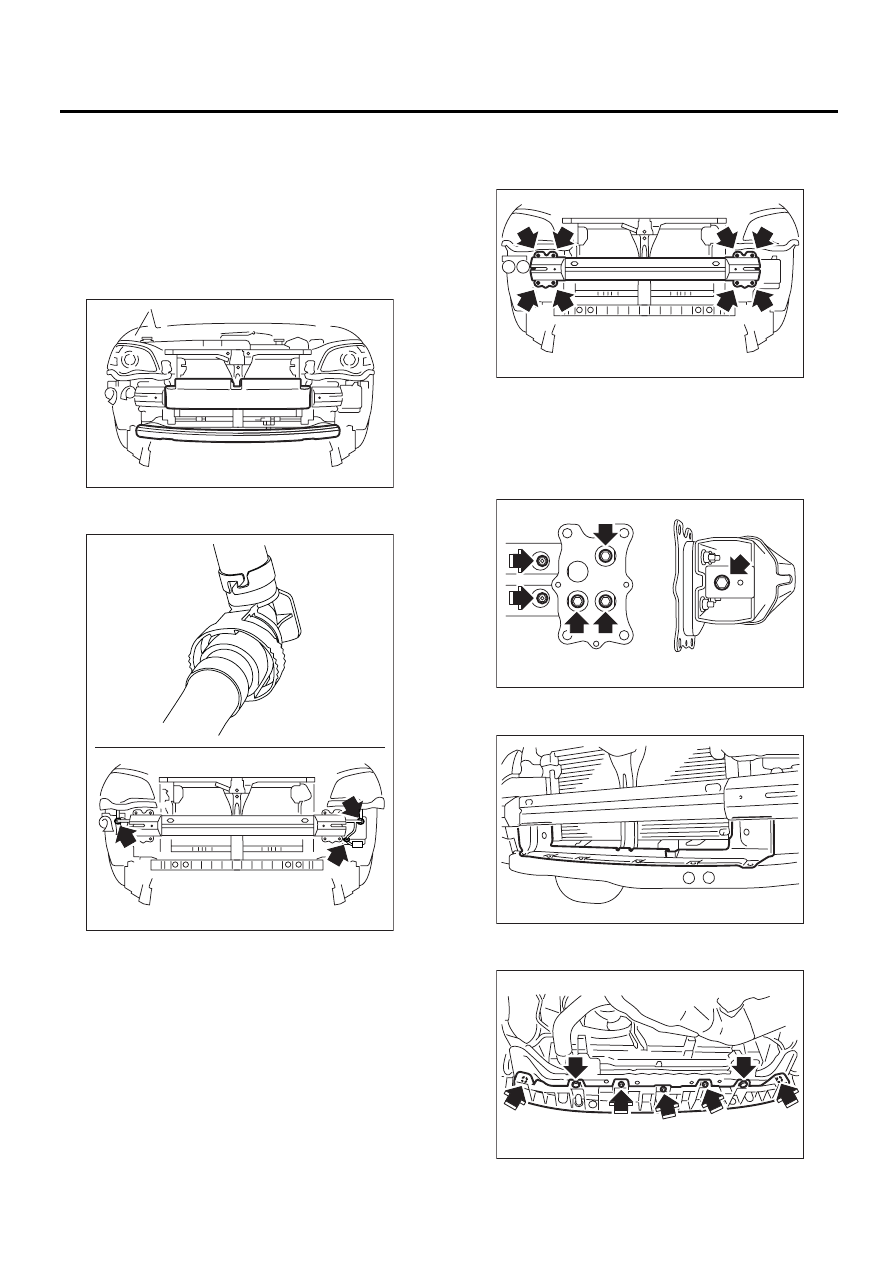

2. УЗЕЛ БАЛКИ ПЕРЕДНЕГО БАМПЕРА

1) Отсоедините провод массы от аккумулятора.
2) Снимите переднюю решетку. <См. EI-25,
СНЯТИЕ, Решетка радиатора.>
3) Снимите облицовку переднего бампера.
<См. EI-31, ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕ-
РА, СНЯТИЕ, Передний бампер.>
4) Снимите пенополиуретановый гаситель энер-
гии с балки бампера.

5) Отсоедините соединительный разъем (ука-
занный стрелкой) шланга омывателя фар.

6) Отверните болты и снимите узел балки бам-
пера с кузова автомобиля.

ПРИМЕЧАНИЕ:
После снятия всех болтов слегка приподними-
те всю балку бампера, чтобы снять ее с кузова
автомобиля.
7) Отверните болты и гайки и снимите балку
бампера.

8) Снимите фиксаторы и снимите направляю-
щую радиатора.

9) Снимите болты и фиксаторы, затем снимите
нижний центральный кронштейн бампера.

EI-00575

EI-01646

EI-00576

EI-00577

EI-00801

EI-00578

EI-33

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

B: УСТАНОВКА

1. ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕРА

1) Установка производится в порядке, обрат-
ном порядку снятия.

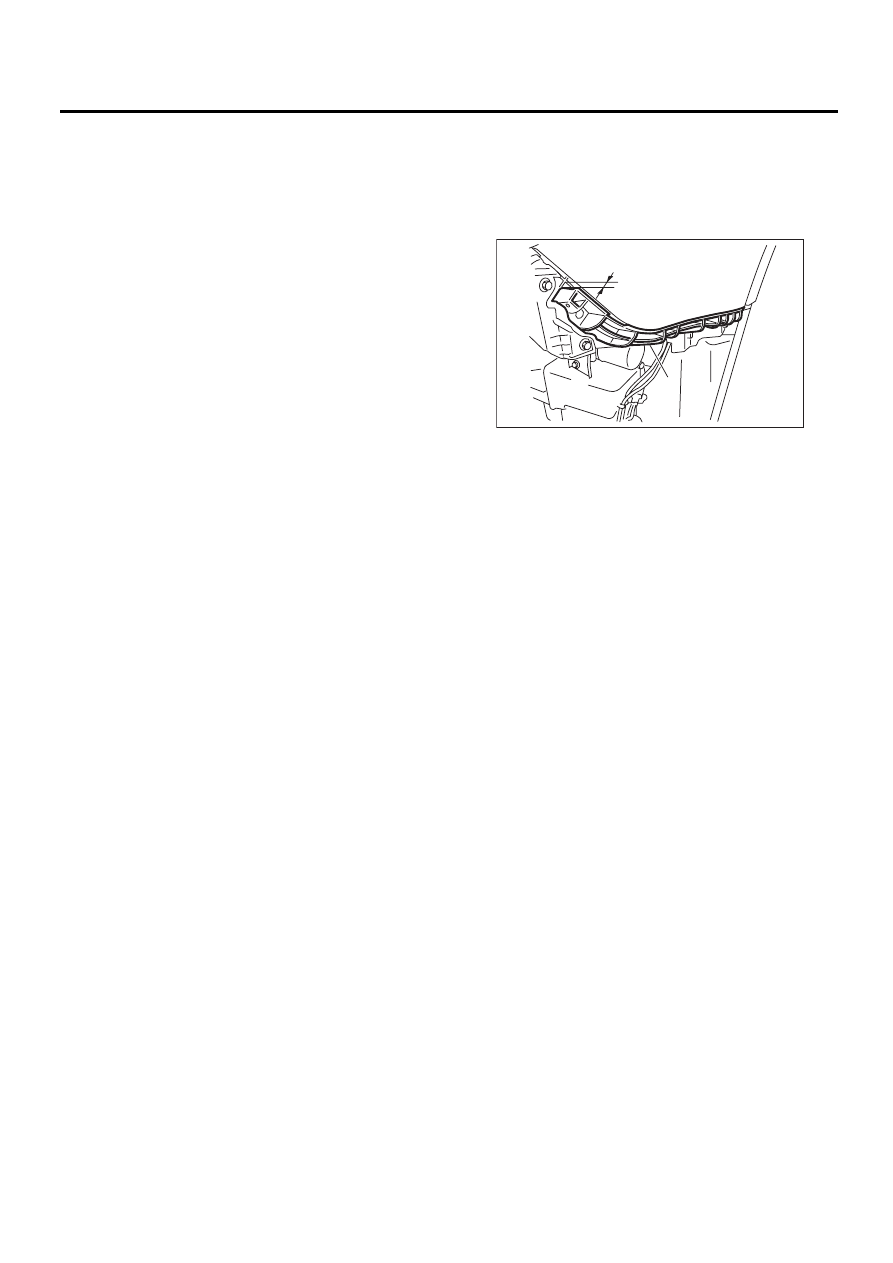

2) Надежно закрепите облицовку бампера в
зазоре (В) между направляющим кронштейном
(А) и крылом.

3) В модели OUTBACK замените двусторон-
нюю ленту на новую и установите боковую де-
коративную накладку.

2. УЗЕЛ БАЛКИ ПЕРЕДНЕГО БАМПЕРА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EI-5, ПЕРЕДНИЙ
БАМПЕР, УЗЕЛ, Общие сведения.>

EI-01272

(A)

(B)

EI-34

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

C: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

1. СПОСОБ ПОКРАСКИ ПЕНОПОЛИУРЕТАНОВОГО БАМПЕРА

Опера-

ция №

Наименова-

ние операции

Содержание работ

1

Установка
бампера

Установите бампер на покрасочный стол удоб-
ным для выполнения работ образом. При воз-
можности, используйте рабочий стол, соответс-
твующий внутреннему профилю бампера.

(1) Бампер
(2) Установочный профиль бампера

2

Защита

Закройте указанную часть бампера (основа черного цвета) при помощи защитной клейкой ленты.
Применяйте защитную клейкую ленту для пенополиуретана (например, Nichiban № 533, и т.д.).

3

Обезжирива-
ние и очистка

Чтобы удалить грязь, масло, жир и т.п., произведите очистку всех деталей, подлежащих покрас-
ке, белым бензином, обычным спиртом и т.п.

4

Грунтование

При помощи распылителя нанесите на все детали, подлежащие покраске, грунтовку. Используй-
те чистую грунтовку.

5

Сушка

Производите сушку при нормальной температуре [10 — 15 мин. при 20°C (68°F)].
В полусухом состоянии грунтовка для пенополиуретана растворяется в различного рода раство-
рителях, например, разбавителях, и т.п.
Поэтому, если необходимо удалить пыль или грязь, пользуйтесь обычным спиртом и т.п.

6

Нанесение
кроющего
слоя краски (I)

Бесцветная

Краска с металлическим наполнителем

Кроющий слой краски наносите посекционно.
• Тип краски, который нужно использовать
(для каждого цвета):
Беспримесная краска
Отвердитель PB
Разбавитель T-301
• Пропорция смеси:
Основной компонент: Отвердитель = 4 : 1
• Вязкость: 10 — 13 с/20°C (68°F)
• Толщина слоя: 35 — 45 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кгс-см

2

, 36 — 50 фунтов/кв. дюйм)

Кроющий слой краски наносите посекционно.
• Тип краски, который нужно использовать
(для каждого цвета):
Краска с металлическим наполнителем
Отвердитель PB
Разбавитель T-306
• Пропорция смеси:
Основной компонент: Отвердитель = 10 : 1
• Вязкость: 10 — 13 с/20°C (68°F)
• Толщина слоя: 15 — 20 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кгс-см

2

, 36 — 50 фунтов/кв. дюйм)

7

Сушка

Не требуется

Проводите сушку при нормальной температуре
[не менее 10 — 15 мин. при 20°C (68°F)].
Не допускайте попадания пыли и грязи на полу-
сухую поверхность.

8

Нанесение
кроющего
слоя краски
(II)

Не требуется

Наносите прозрачное покрытие на детали со
слоем кроющей краски (I) в три захода с интер-
валами в 5 — 7 минут.
• Тип краски, который нужно использовать:
Краска с металлическим наполнителем
Отвердитель PB
Разбавитель T-301
• Пропорция смеси:
Прозрачное покрытие: Отвердитель = 6 : 1
• Вязкость: 14 — 16 с/20°C (68°F)
• Толщина слоя: 25 — 30 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кгс-см

2

, 36 — 50 фунтов/кв. дюйм)

9

Сушка

60°C (140°F), 60 мин. или 80°C (176°F), 30 мин.
При температуре свыше 80°C (176°F), пенополиуретан может деформироваться. Максимальная
температура не должна превышать 80°C (176°F).

10

Проверка

Проверка качества покраски.

11

Снятие защит-
ной пленки

Снимите защитную ленту, установка которой предусмотрена в процедуре 2.

EI-00234

(2)

(1)

EI-35

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

2. ИНСТРУКЦИИ ПО РЕМОНТУ ДЛЯ ОКРАШЕННОГО ПЕНОПОЛИУРЕТАНОВОГО
БАМПЕРА

ПРИМЕЧАНИЕ:
Все пенополиуретановые бамперы имеют зернистую поверхность. Если поверхность повреждена,
то ее, как правило, нельзя вернуть в первоначальное состояние. Повреждения в виде неглубоких
царапин, изменяющих блеск основного материала или покрытия, можно устранить практически
полностью. Перед проведением ремонта поврежденного участка объясните это клиенту и поста-
райтесь, чтобы он понял суть вопроса. Ниже приведены способы ремонта, основанные на класси-
фикации по размерам повреждений.
1) Незначительные повреждения, вызывающие только изменение блеска бампера вследствие лег-
кого касания
Устраняются практически полностью.

2) Глубокое повреждение, вызванное царапанием о забор и т.п.
Вмятину отремонтировать нельзя, однако можно устранить обесцвеченный участок или участок с
вздутием.

Опера-

ция №

Наименование

операции

Содержание работ

1

Очистка

Промойте участок, подлежащий ремонту, водой.

2

Зачистка наждач-
ной бумагой

Произведите зачистку подлежащего ремонту участка при помощи наждачной бумаги
№500 “перообразным” движением.

3

Полирование

Участок без покрытия

Участок с покрытием

Несколько раз при помощи мягкой ткани
(например, фланели) нанесите восковую
пасту на поврежденную поверхность. Реко-
мендованный тип восковой пасты: NITTO
KASEI Soft 99 TIRE WAX BLACK или аналог.

Выполните либо такую же операцию, как
для участка без покрытия, либо операцию
№ 18 и последующие, описанные в разделе
3), в зависимости от степени и характера
повреждения.

Через 5 — 10 минут отполируйте участок с
нанесенной восковой пастой куском чистой
ткани.

Опера-

ция №

Наименование

операции

Содержание работ

1

Очистка

Промойте поврежденный участок водой.

2

Удаление повреж-
денного участка

При помощи шпателя снимите выступающий участок, если таковой образовался вследс-
твие столкновения.

3

Зачистка наждач-
ной бумагой

Произведите зачистку поврежденного участка наждачной бумагой №100 — №500.

4

Полирование

Участок без покрытия

Участок с покрытием

Аналогично операции № 3 в разделе 1).

Выполните операцию № 12 и последующие
операции раздела 3).
