EI-24

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

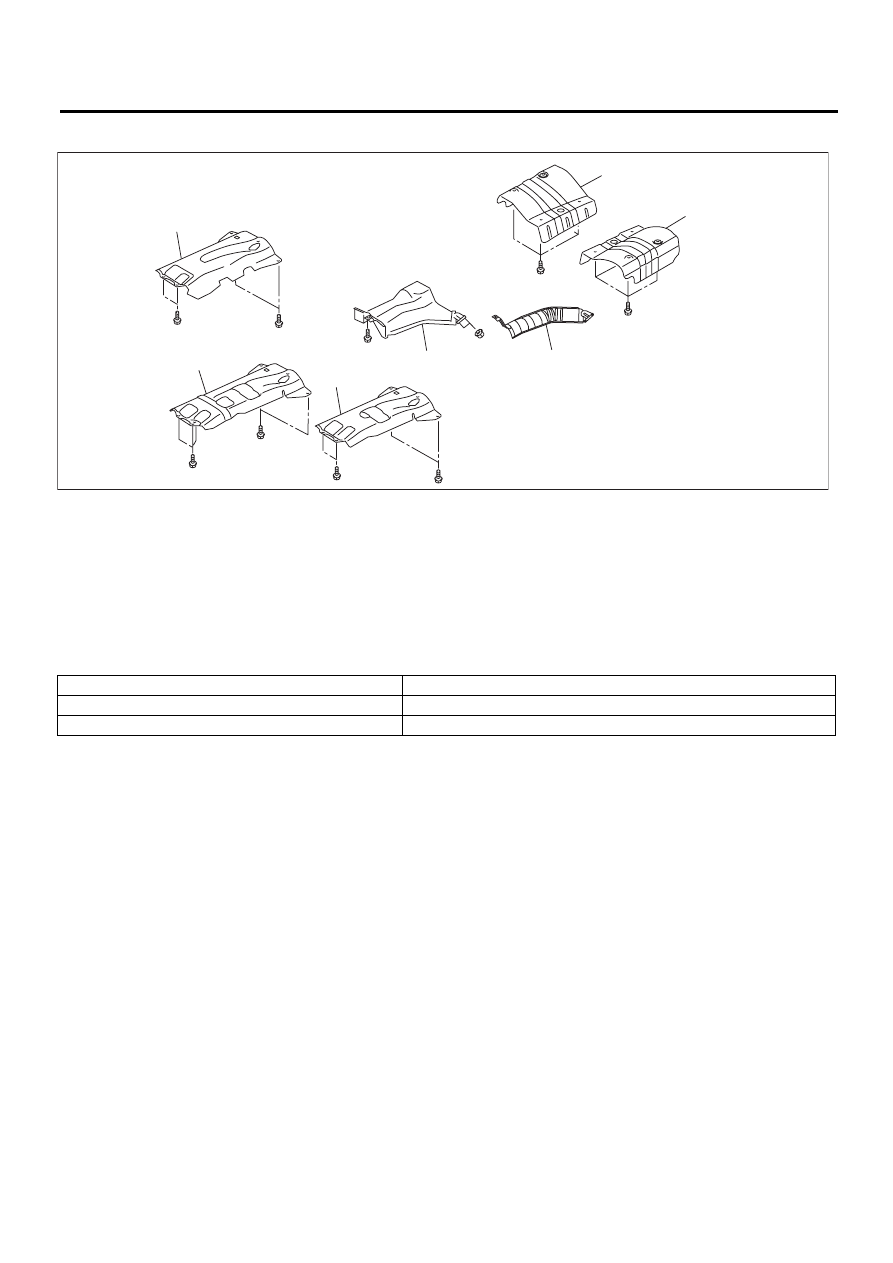

29.КРЫШКА ТЕПЛОЗАЩИТНОГО ЭКРАНА

B: ПОДГОТОВКА ИНСТРУМЕНТОВ

(1)

Передняя крышка теплозащит-
ного экрана (модель 4AT и мо-
дель МТ)

(3)

Передняя крышка теплозащит-
ного экрана (модель H6 MT)

(5)

Центральная крышка теплоза-
щитного экрана (модель без
турбонаддува)

(2)

Передняя крышка теплозащит-
ного экрана (модель 5AT)

(4)

Центральная крышка теплоза-
щитного экрана (модель с тур-
бонаддувом)

(6)

Задняя крышка теплозащитно-
го экрана, правая

(7)

Задняя крышка теплозащитно-
го экрана, левая

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Съемник фиксаторов

Используется для снятия внутренней отделки автомобиля.

Плоскогубцы

Применяются для снятия различных фиксаторов и хомутов.

(6)

(5)

(4)

(2)

(1)

(7)

(3)

EI-01640

EI-25

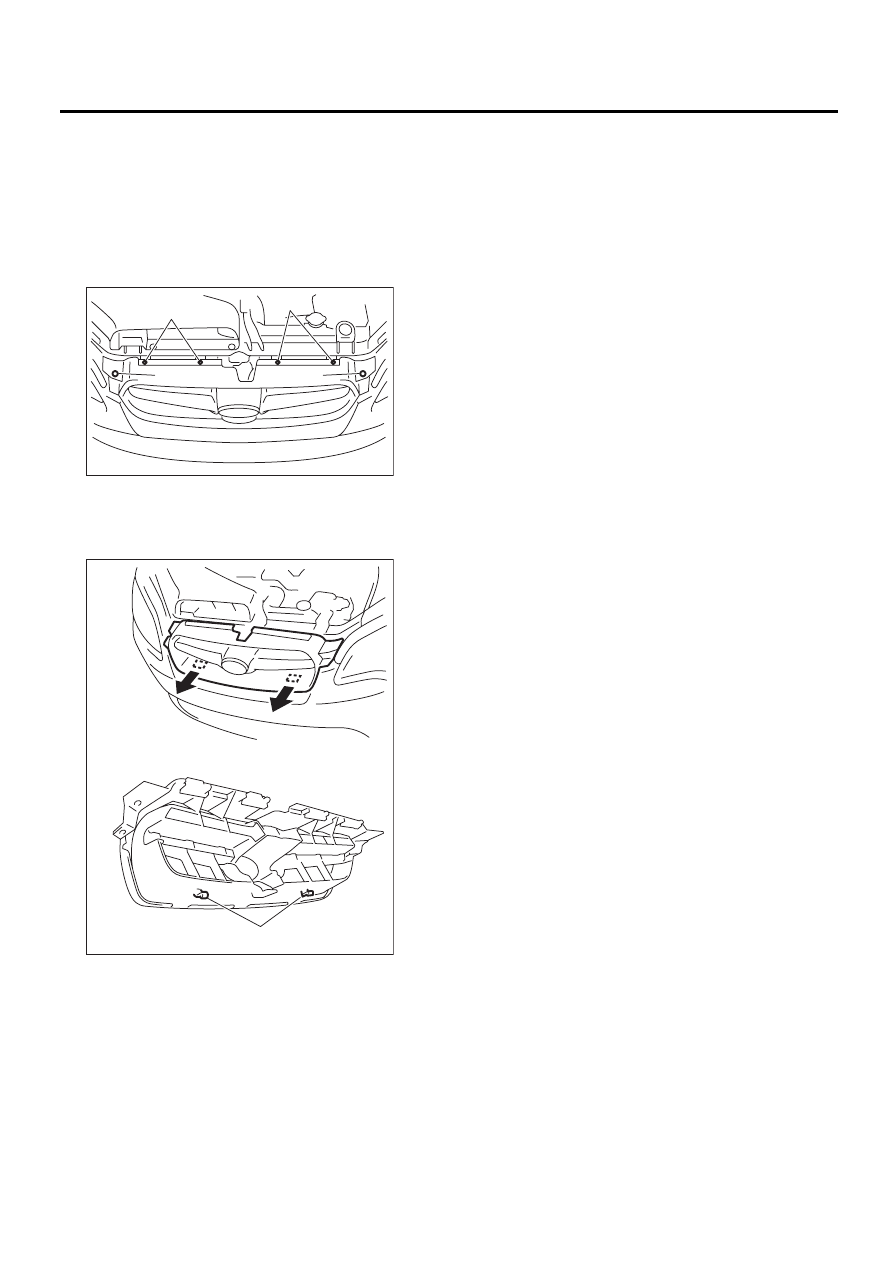

Передняя решетка радиатора

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

2. Передняя решетка

радиатора

A: СНЯТИЕ

1) Откройте капот.
2) Снимите нажимные зажимы (A) и фиксаторы
крепления передней решетки радиатора (B) с
каждой стороны передней решетки.

3) Потяните нижнюю часть передней решетки
радиатора вперед, снимите крючки (A), а затем
снимите переднюю решетку радиатора с кузо-
ва автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01636

(B)

(B)

(A)

(A)

(A)

EI-01637

EI-26

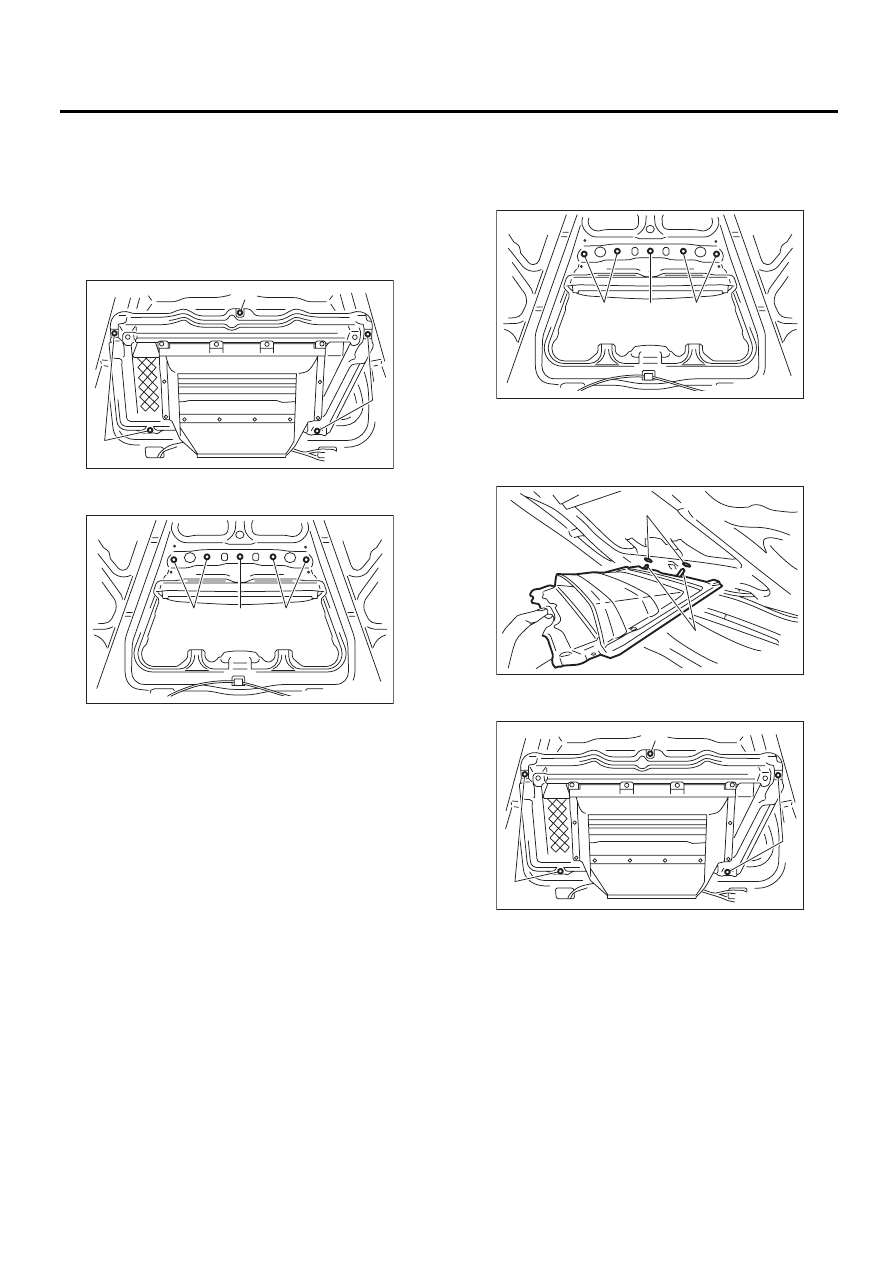

Передняя решетка капота

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

3. Передняя решетка капота

A: СНЯТИЕ

1) Откройте капот.
2) Снимите изоляцию капота. <См. EB-13, ИЗО-
ЛЯЦИЯ КАПОТА, СНЯТИЕ, Капот.>
3) Отверните винты (A) и снимите фиксатор
(B), затем снимите воздухозаборник капота.

4) Ослабьте гайки (A), снимите фиксатор (B),
затем снимите переднюю решетку капота.

B: УСТАНОВКА

1) Установите фиксатор (B) передней решетки
капота, затем установите переднюю решетку
капота с помощью гаек (A).

Момент затяжки:

4,5 Нм (5,1 кгс-м, 3,32 фунт-сила-фут)

2) Вставьте крючки (B) воздухозаборника ка-
пота в отверстия (A) капота.

3) Закрепите воздухозаборник капота винтами
(А) и фиксатором (В).

Момент затяжки:

1,0 Нм (0,1 кгс-м, 0,72 фунт-сила-фут)

EI-00632

(B)

(A)

(A)

EI-00633

(A)

(B)

(A)

EI-00633

(A)

(B)

(A)

EI-00634

(B)

(A)

EI-00632

(B)

(A)

(A)

EI-27

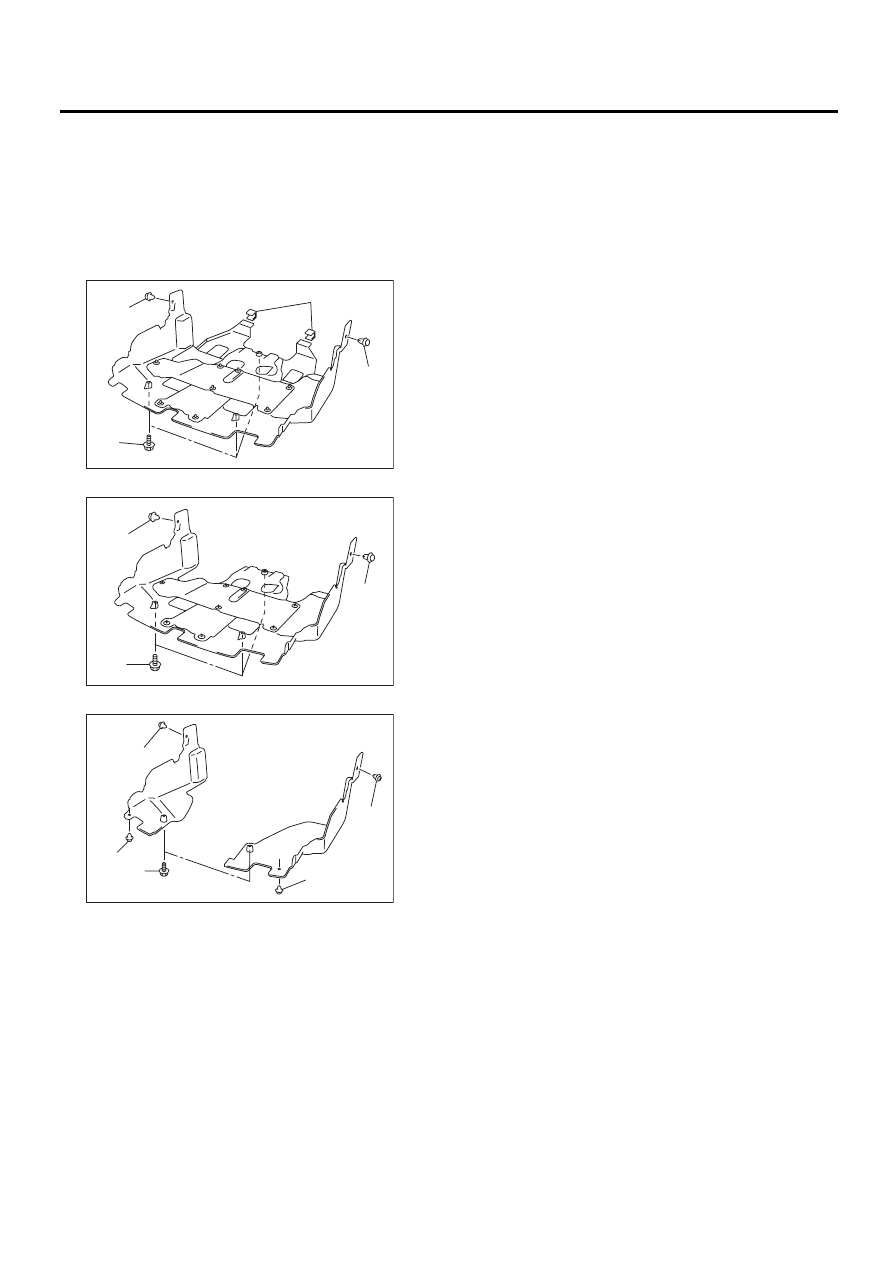

Передний нижний кожух

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

4. Передний нижний кожух

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Снимите фиксаторы (A), (C) в переднем кры-
ле и болты (B), затем снимите передний ниж-
ний кожух.
• Большой (модель с турбонаддувом)

• Большой (модель DOHC без турбонаддува)

• Малый (модель SOHC без турбонаддува)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

14 Нм (1,42 кгс-м, 10,3 фунт-сила-фут)

EI-00735

(B)

(C)

(A)

(A)

EI-00635

(A)

(B)

(A)

EI-00636

(A)

(B)

(A)

(A)

(A)
