Subaru Legacy (2008 год). Руководство - часть 107

IG(H4SO)-8

Провод свечи зажигания

СИСТЕМА ЗАЖИГАНИЯ

4. Провод свечи зажигания

A: ПРОВЕРКА

Проверьте следующие позиции.
• Повреждение проводов, деформация, обго-
рание или образование ржавчины на клеммах

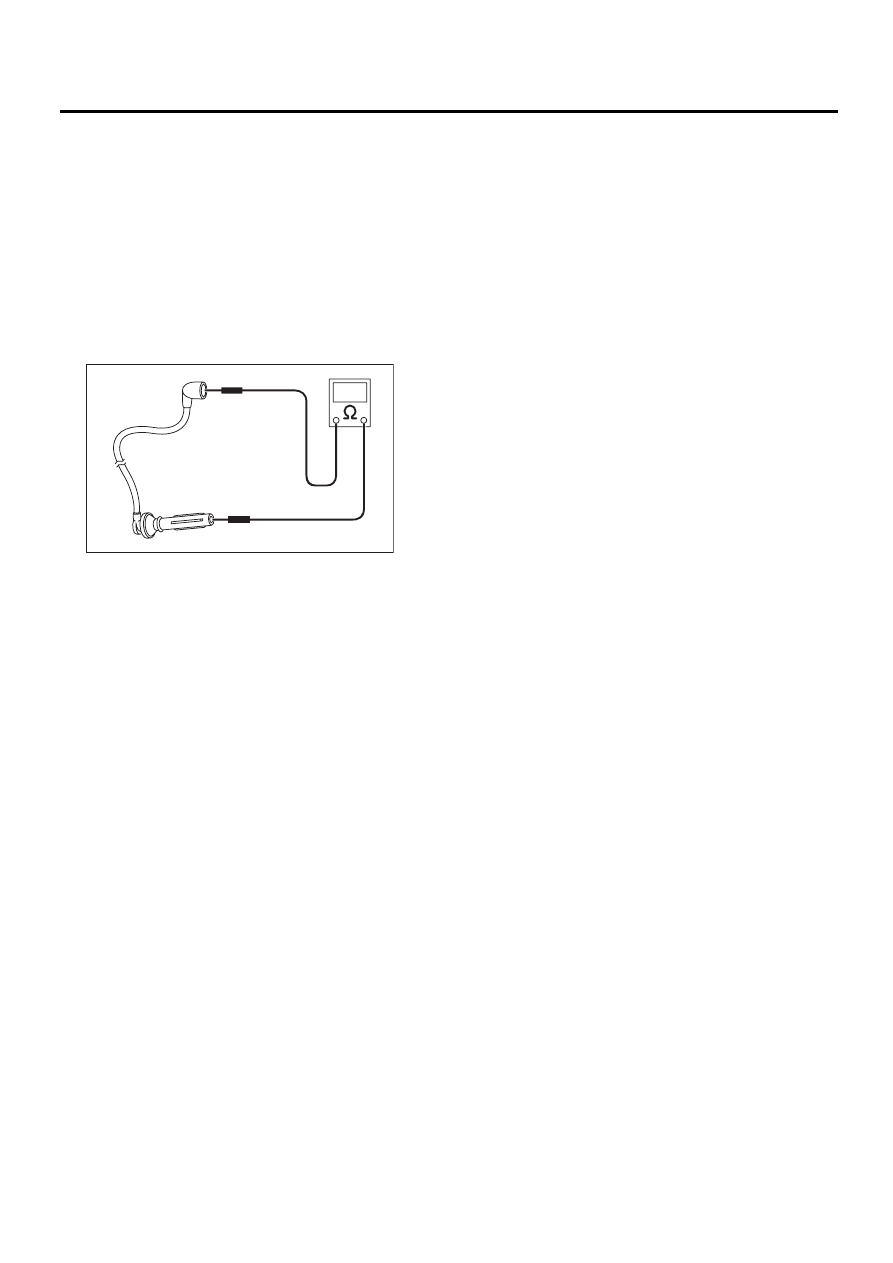

• Сопротивление проводов

Номинальное сопротивление:

Провод №1: 7,1 — 12,1 кОм
Провод №2: 12,1 — 19,9 кОм
Провод №3: 7,7 — 13,0 кОм
Провод №4: 12,3 — 20,2 кОм

IG-00102

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

SC(H4SO)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Стартер .................................................................................................... 6

3.

Генератор ............................................................................................... 14

4.

Аккумуляторная батарея  ..................................................................... 21

SC(H4SO)-2

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Позиция

Технические характеристики

Модель автомобиля

5MT

6MT

AT

Стартер

Тип

Редукторного типа

Модель

M000T30471

428000-3040

M000T20171

Производитель

Mitsubishi Electric

DENSO

Mitsubishi Electric

Напряжение и выходная мощ-
ность

12 В — 1,0 кВт

12 В — 1,5 кВт

12 В — 1,4 кВт

Направление вращения

Против часовой стрелки (если смотреть со стороны шестерни)

Число зубьев шестерни

8

9

Характеристи-
ки без нагрузки

Напряжение

11 В

11,5 В

11 В

Ток

95 А или менее

90 А или менее

Частота вра-
щения

2 500 об/мин или более 1 900 об/мин или более

2 000 об/мин или более

Характеристи-
ки под нагруз-
кой

Напряжение

7,5 В

8 В

7,7 В

Ток

300 А

330 A

400 A

Крутящий
момент

8,84 Нм (0,90 кгс-м,

6,5 фунт-сила-фут)

или более

9,81 Нм (1,00 кгс-м,

7,2 фунт-сила-фут)

или более

16,7 Нм (1,70 кгс-м,

12,3 фунт-сила-фут)

или более

Частота вра-
щения

870 об/мин или более

900 об/мин или более

710 об/мин или более

Характеристи-
ки при блокиро-
вании

Напряжение

4 В

2,4 В

3,5 В

Ток

680 А или менее

720 А или менее

960 А или менее

Крутящий
момент

17 Нм (1,73 кгс-м,

12,5 фунт-сила-фут)

или более

10,39 Нм (1,06 кгс-м,

7,7 фунт-сила-фут)

или более

31 Нм (3,16 кгс-м,

22,9 фунт-сила-фут)

или более

Генератор

Тип

Трехфазный, с вращающимся полем, со встроенным регулятором напря-

жения, с системой управления по нагрузке

Модель

2.0 L и 2.5 L

A3TG0491

3.0 L

A3TG0591

Производитель

Mitsubishi Electric

Напряжение и выходная мощ-
ность

12 В — 110 А

Полярность со стороны массы

Отрицательная

Направление вращения

По часовой стрелке (Если смотреть со стороны шкива)

Подключение якоря

3-фазное, Y-тип

Выходной ток

1 500 об/мин — 50 А или более
2 500 об/мин — 91 А или более

5 000 об/мин — 105 А или более

Регулировка напряжения

14,1 — 14,8 В [20°C (68°F)]

Аккумуля-
торная ба-
тарея

Тип и емкость

Модели EC,
EK, K4, EH,
ER, E2, EL,
K5

12 В — 48 А-ч (55D23L) 12 В — 52 А-ч (75D23L)

2.0 L без турбонаддува:

12 В — 52 А-ч (65D23L)

2.5 L и 3.0 L:

12 В — 52 А-ч (75D23L)

Модели KS,
KA

2.0 L без турбонаддува и 2.5 L: 12 В — 27 А-ч (34B19L)

С турбонаддувом и 3.0 L: 12 В — 48 А-ч (55D23L)

SC(H4SO)-3

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

B: УЗЕЛ

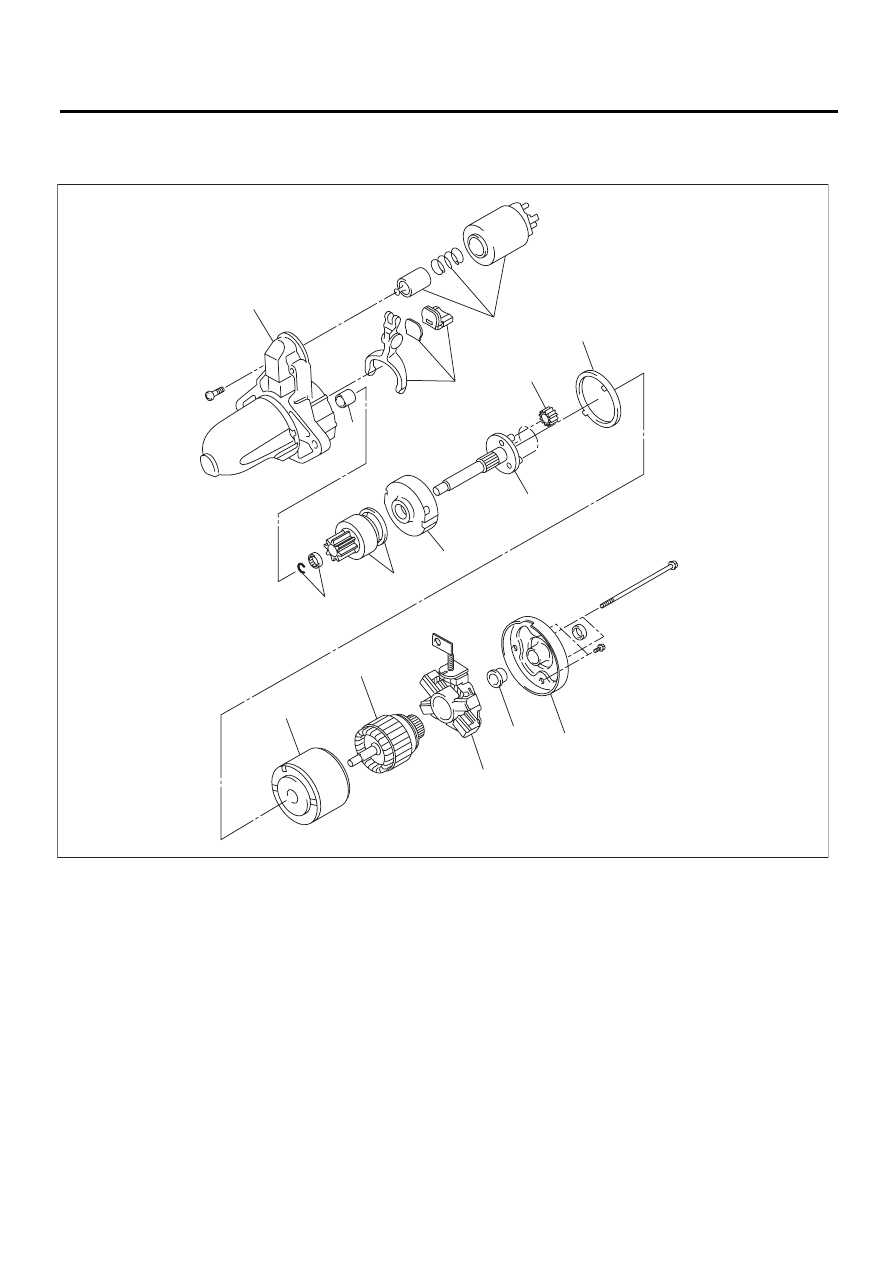

1. СТАРТЕР

(1)

Передний кронштейн

(7)

Узел шестерни с внутренним зацеплением

(12) Якорь

(2)

Подшипник скольжения

(8)

Узел вала

(13) Узел держателя щеток

(3)

Комплект рычага

(9)

Узел шестерни

(14) Подшипник скольжения

(4)

Узел электромагнитного реле

(10)

Резиновое уплотнение

(15) Задняя крышка

(5)

Комплект стопора

(11)

Узел ярма

(16) Комплект задней крышки

(6)

Обгонная муфта

(14)

(1)

(2)

(3)

(4)

(10)

(11)

(12)

(13)

(15)

(5)

(6)

(7)

(8)

(9)

SC-02149
