EXTERIOR/INTERIOR TRIM

EI

Page

1.

General Description.....................................................................................2

2.

Front Grille

3.

Front Under Cover

4.

Front Bumper

5.

Rear Bumper ...............................................................................................4

6.

Mud Guard

7.

Protector

8.

Cowl Panel

9.

Front Door Trim

10.

Rear Door Trim

11.

Glove Box

12.

Roof Rail

13.

Console Box

14.

Instrument Panel Assembly

15.

Upper Inner Trim

16.

Lower Inner Trim

17.

Rear Quarter Trim

18.

Sun Visor

19.

Roof Trim

20.

Rear Gate Trim

21.

Floor Mat

22.

Luggage Floor Mat

1. General Description

S911001

A: COMPONENT

S911001A05

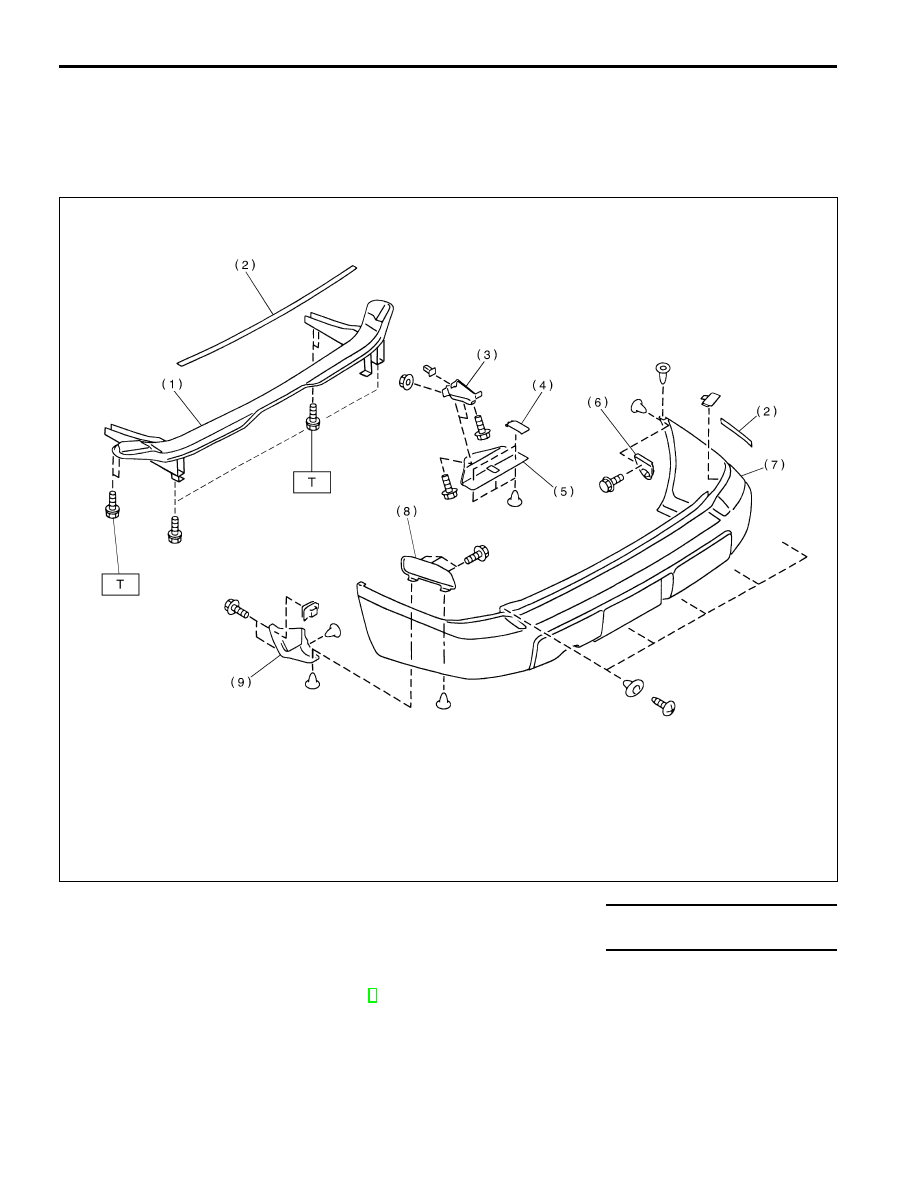

2. REAR BUMPER

S911001A0511

쐌

Vehicle without option code “KS”

✩

S5M0392A

(1)

Bumper beam

(2)

Cushion

(3)

Lower center bracket

(4)

Rear bumper plate

(5)

Lower bracket

(6)

Side upper bracket

(7)

Bumper face

(8)

Bumper side plate

Tightening torque: N·m (kgf-m, ft-lb)

T:

93 (9.5, 69)

✩

: For option code, refer to ID section. <Ref. to ID-3, MODEL NUMBER PLATE, IDENTIFICATION, Identification.>

EI-2

GENERAL DESCRIPTION

Exterior/Interior Trim

쐌

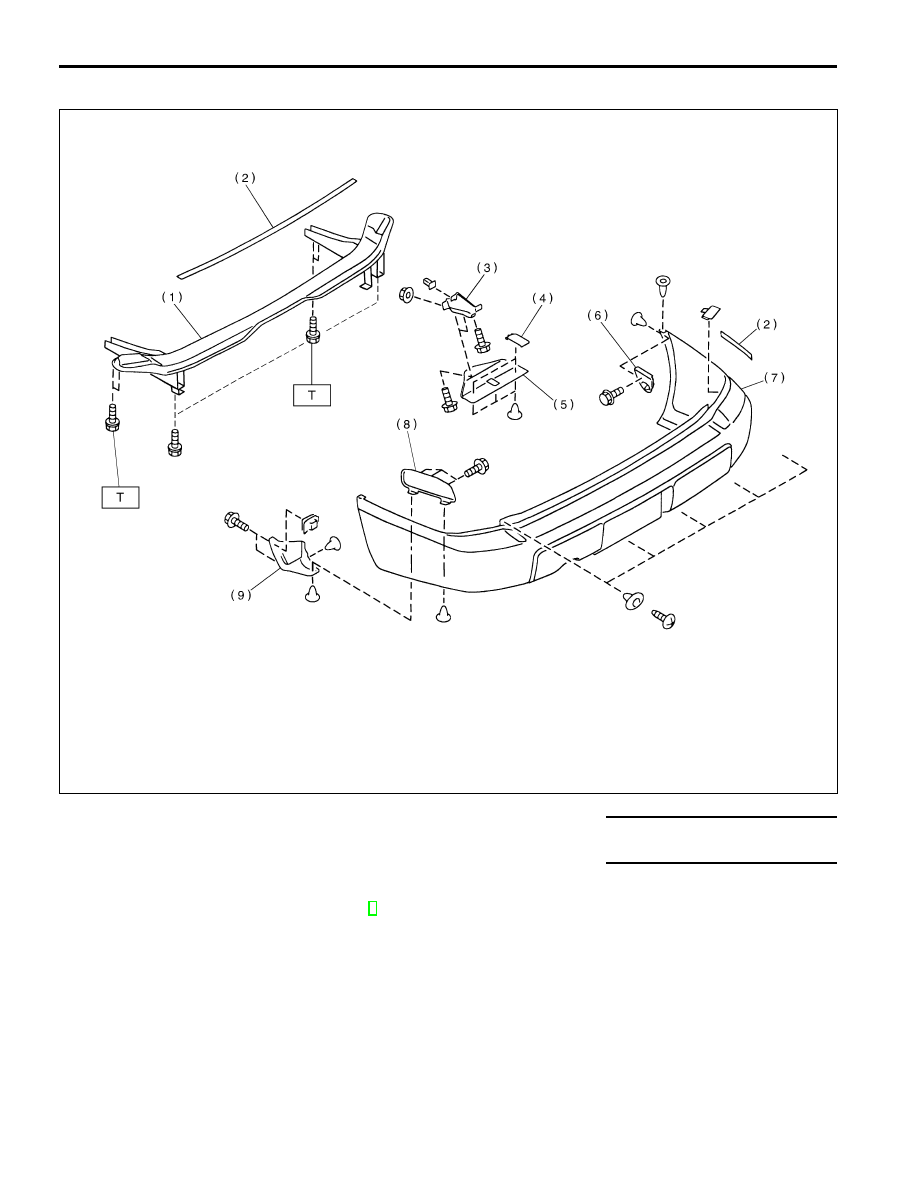

Vehicle with option code “KS”

✩

S5M0392A

(1)

Bumper beam

(2)

Cushion

(3)

Lower center bracket

(4)

Rear bumper plate

(5)

Lower bracket

(6)

Side upper bracket

(7)

Bumper face

(8)

Bumper side plate

Tightening torque: N·m (kgf-m, ft-lb)

T:

93 (9.5, 69)

✩

: For option code, refer to ID section. <Ref. to ID-3, MODEL NUMBER PLATE, IDENTIFICATION, Identification.>

EI-3

GENERAL DESCRIPTION

Exterior/Interior Trim

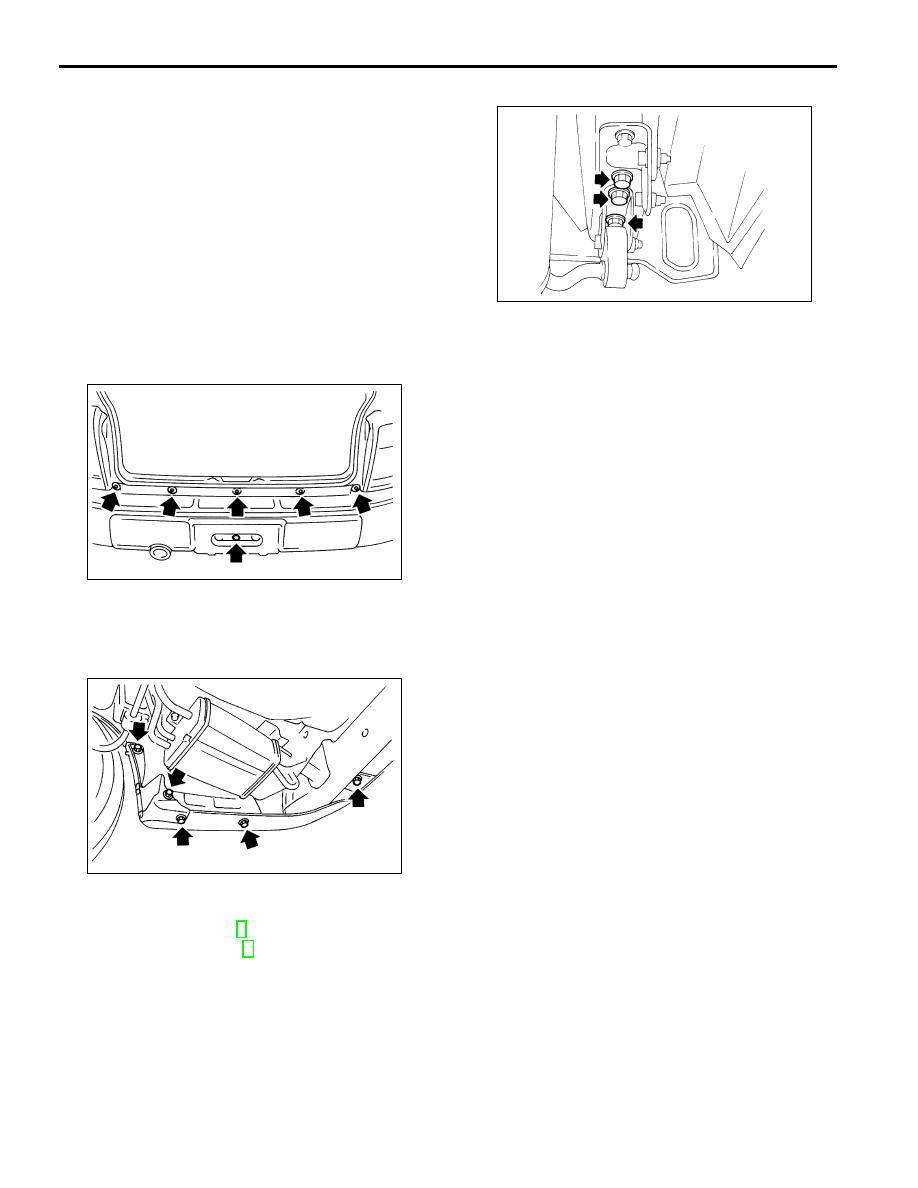

5. Rear Bumper

S911370

A: REMOVAL

S911370A18

CAUTION:

쐌

Handle bumper carefully to avoid damage to

bumper face.

쐌

Do not damage body during removal or

installation of bumper.

쐌

To avoid damage to bumper, lay removed

bumper on sheet spread on the floor. Do not lay
it directly on the floor.

1) Disconnect the ground cable from the battery.
2) Open rear gate.
3) Remove the five screws and the clip from the
rear bumper.

S5M0399

4) Disconnect license plate light and rear fog light
(if equipped) connectors.
5) Remove bolts and clips from under side of
bumper.

S5M0157

6) Remove bumper face and E/A foam.
7) Remove the canister. (with OBD model) <Ref.
to EC(DOHC TURBO)-6, REMOVAL, Canister.>
and <Ref. to EC(SOHC)-7, REMOVAL, Canister.>

8) Remove bolts from bumper stay.

G5M0161

9) Remove rear bumper beam.

EI-4

REAR BUMPER

Exterior/Interior Trim
