Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 141





СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

IM(diag)-7

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

5. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ

СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

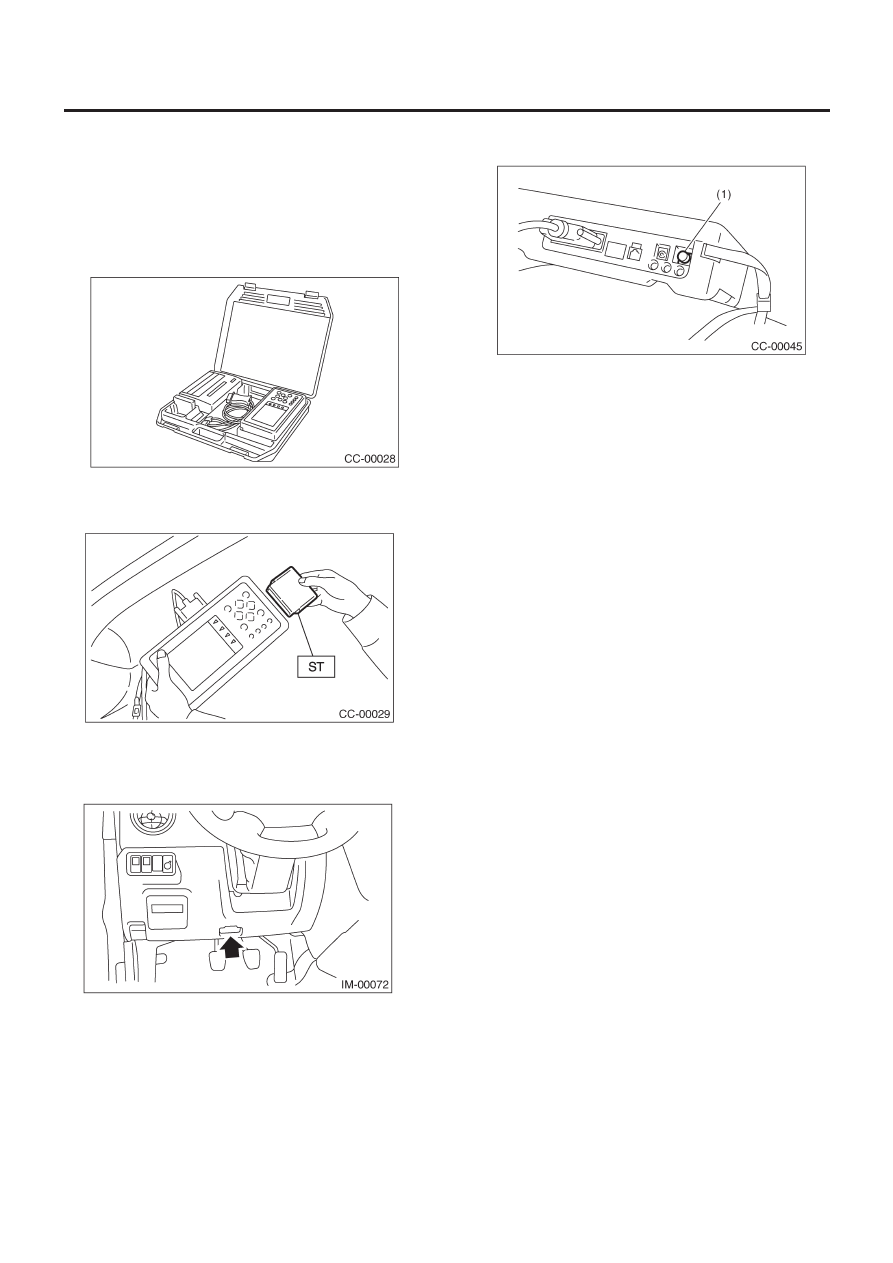

1) Подготовьте набор Селекторного Монитора Subaru.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru.

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)  Коннектор связи данных расположен в нижней части

панели инструментов (со стороны водителя).

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru.

5) Поверните зажигание в положение ON (двигатель выклю-
чен), и включите Селекторный Монитор Subaru.

(1)    Сетевой переключатель

6) С помощью Селекторного Монитора Subaru вызовите DTC
и различные данные и запишите их.

2. ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ.

См. Считывание DTC для информации о том, как указывать
DTC. <См. IM(diag)-8, Считывание диагностического кода не-
поладки (DTC).>

3. ПРОВЕРКА ИНТЕРФЕЙСА

ПРИМЕЧАНИЕ:
Коммуникационная линия между ECM и IMM ECM может быть
проверена в «Режиме проверки работы системы». Она указы-
вается как "проверка интерфейса".

1) Подсоедините Селекторный Монитор Subaru.
2) Высветите на экране «Режим проверки работы системы»
меню и выберите «Систему иммобилайзера».
3) Начните проверку интерфейса.
4) На экране появилось "Коммуникационная линия не замкнута"?
Если "Да", см. шаг 5).            Если "Нет", см. шаг 6).
5) После результатов диагностики считается, что короткое
замыкание не является пунктом диагностики. Этим заверша-
ется проверка интерфейса.
6) Если обнаружена проблема, устраните ее. <См. IM(diag)-
19, DTC P1572 НЕПОДАЛКА ЦЕПИ IMM (КРОМЕ ЦЕПИ АНТЕН-
НЫ),  Таблица диагностики с диагностическим кодом непо-
ладки (DTC).>

СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

IM(diag)-8

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

6. Считывание диагностического кода

неполадки (DTC)

A: ОПЕРАЦИЯ

1) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.
4) В «Диагностике двигателя» выберите {Отображение DTC} и
нажмите клавишу [YES].
5) В «Отображении DTC» выберите {Текущий DTC} или {исто-
рический DTC} и нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для информации о детальной процедуре см. РУКОВОДСТ-
ВО ПО ИСПОЛЬЗОВАНИЮ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
• Для деталей, касающихся DTC, см. Список DTC. <См. IM(diag)-
14, LIST, Список диагностического кода неполадки (DTC).>

РЕЖИМ ОЧИСТКИ ПАМЯТИ

IM(diag)-9

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

7. Режим очистки памяти

A: ОПЕРАЦИЯ

1) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.
4) В «Диагностике двигателя» выберите {Очистка памяти} и
нажмите клавишу [YES].
5) Когда на экране появится «Сделано» выключите Селектор-
ный Монитор Subaru и поверните зажигание в положение OFF.

ПРИМЕЧАНИЕ:
• После того, как память будет очищена, необходимо иници-
ализировать ISC. Для этого поверните зажигание в положе-
ние ON. Подождите 3 секунды перед запуском двигателя.
• Для информации о детальной процедуре см. РУКОВОДСТВО
ПО ИСПОЛЬЗОВАНИЮ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.

ТАБЛИЦА ДИАГНОСТИКИ ДЛЯ СВЕТОВОГО ИНДИКАТОРА ИММОБИЛАЙЗЕРА

IM(diag)-10

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

8. Таблица диагностики для светового индикатора иммобилайзера

A:  ОСМОТР

1. ПРОВЕРЬТЕ ЦЕПЬ ИНДИКАТОРА ИММОБИЛАЙЗЕРА

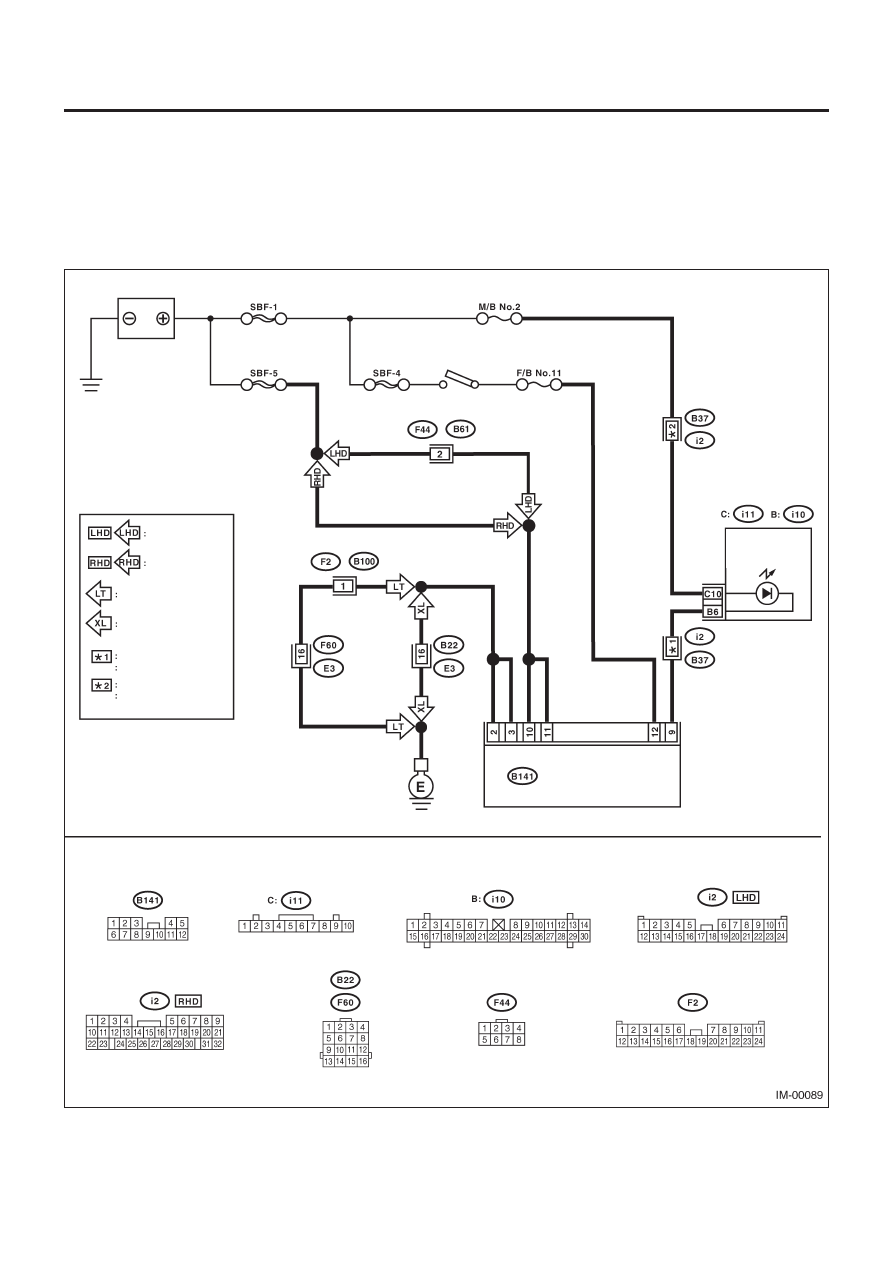

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Комбинационный
прибор

Аккумулятор

Модель LHD

Модель LHD: 19
Модель RHD: 22

Модель LHD: 20
Модель RHD: 16

Модель RHD

Модель LHD турбо

Кроме модели LHD
турбо

Световой

индикатор им-

мобилайзера

Модуль управления
иммобилайзером
