ОБЩЕЕ ОПИСАНИЕ

IM(diag)-3

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

2. Общее описание

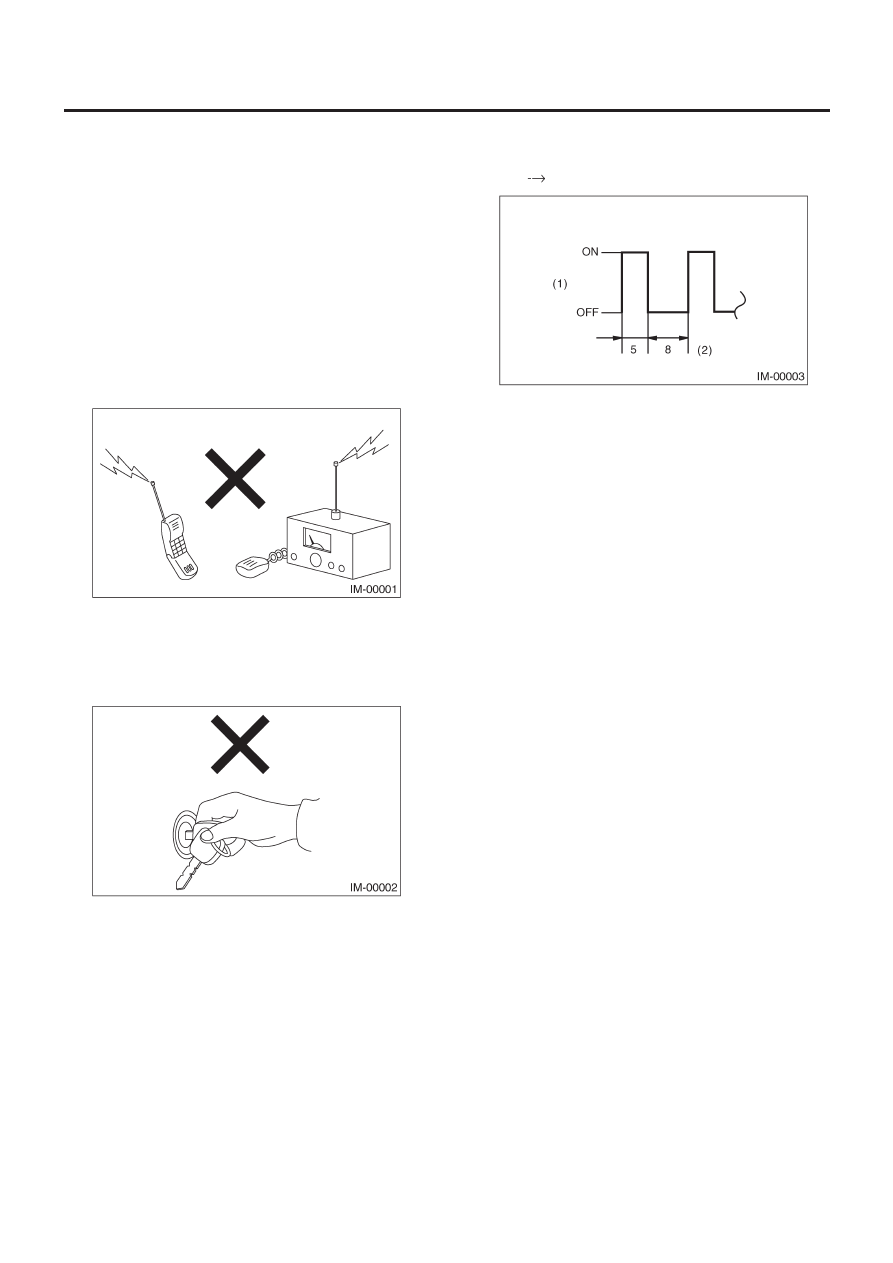

A: ОСТОРОЖНО

ОСТОРОЖНО:
• Проводка системы подушек безопасности проходит
рядом с модулем управления иммобилайзером. Вся
проводка и коннекторы системы подушек безопасности
окрашены в желтый цвет. Не используйте электриче-
ское тестовое оборудование на этих цепях.
• Следите за тем, чтобы не повредить проводку системы
подушек безопасности при обслуживании модуля упра-
вления иммобилайзером.
• При проверке аспектов диагностики не включайте ра-
дио, переносные телефоны и т.д., которые производят
электромагнитные волны рядом с автомобилем или вну-
три него.

• Когда переключатель зажигания ставится в положение
ON или OFF при проверке аспектов диагностики, не до-
пускайте нахождения рядом с замком зажигания ключей
с другими идентификационными кодами. Если ключ за-
жигания находится в держателе ключей, снимите его от-
туда перед проведением диагностики.

• При повторном повороте зажигания в положение ON или
OFF при проверке аспектов диагностики, оно должно пе-
реключаться с циклами "ON" в течение по крайней мере
5 секунд

"OFF"— в течение по крайней мере 8 секунд.

(1)  Положение переключателя зажигания
(2) Сек.

• Если двигатель не запускается зарегистрированным
ключом зажигания,  выньте ключ зажигания из замка и
подождите примерно 1 секунду, пока световой индика-
тор иммобилайзера не начнет мигать.
Снова запустите двигатель.
• Перед проверкой аспектов диагностики достаньте все
ключи от проверяемой машины, которые находятся у
владельца.

ОБЩЕЕ ОПИСАНИЕ

IM(diag)-4

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

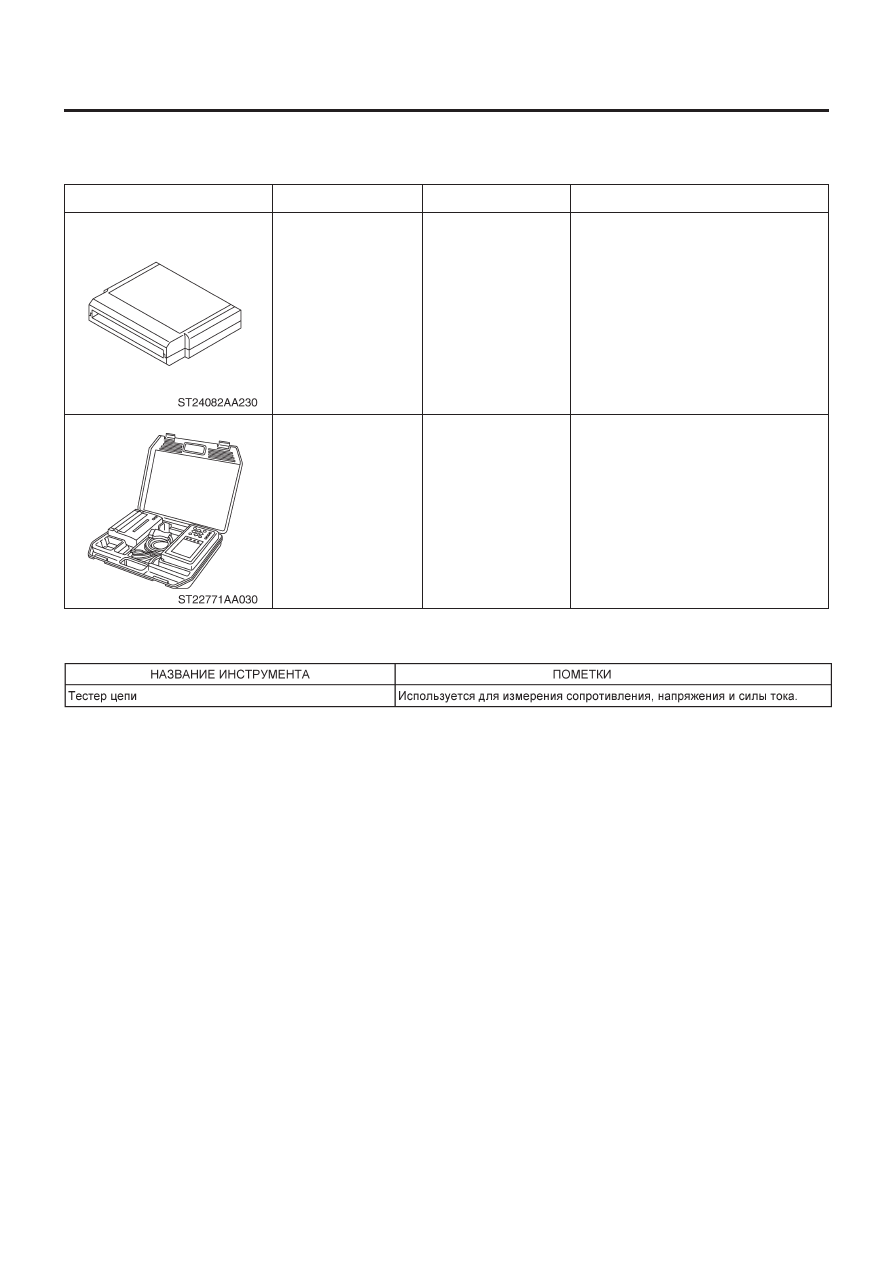

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

IM(diag)-5

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

3. Местонахождение электрических компонентов

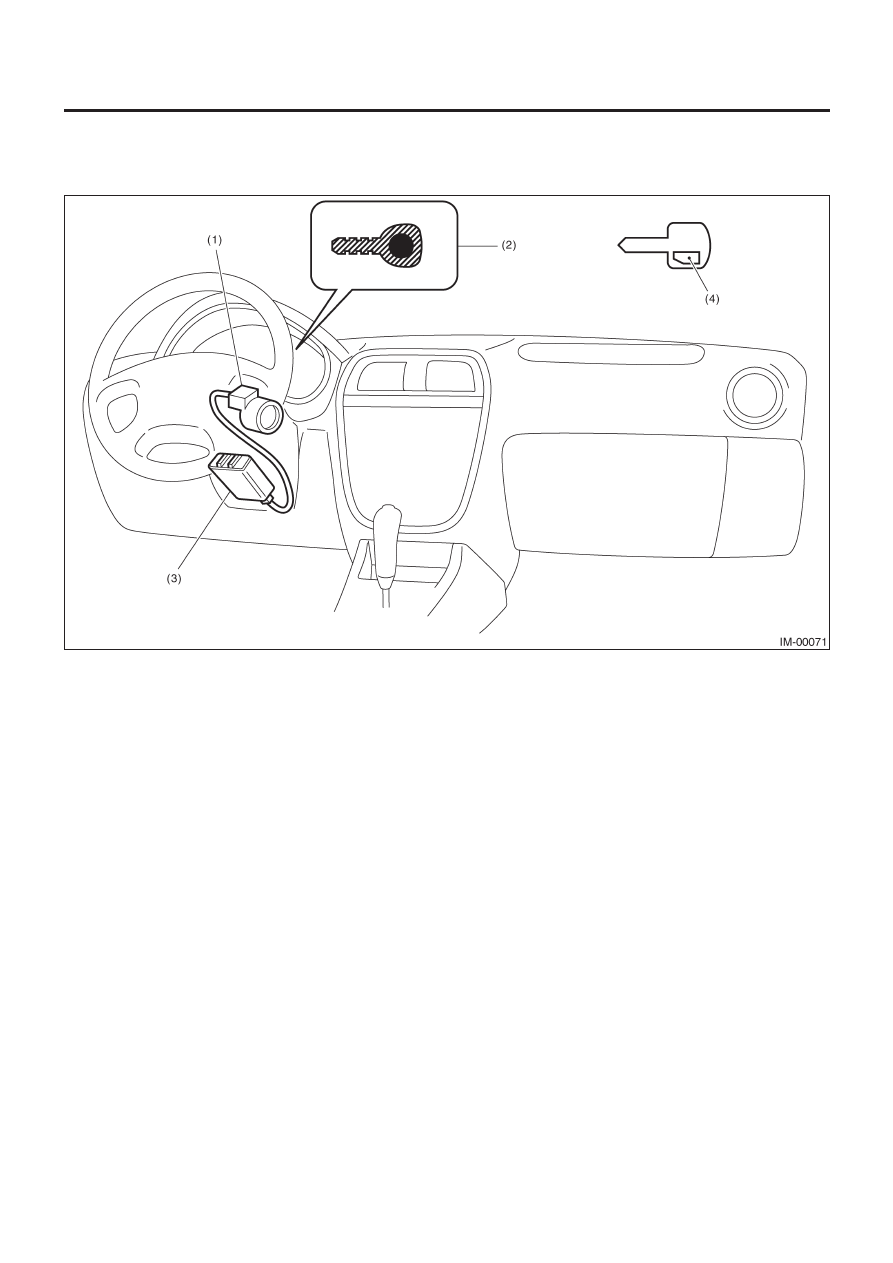

A:  МЕСТОНАХОЖДЕНИЕ

(1) Антенна
(2)  Световой индикатор иммобилайзера (светодиодная лампочка)
(3)  Модуль управления иммобилайзером (IMM ECM)
(4) Транспондер

ПРИМЕЧАНИЕ:
Расположение IMM ECM для модели RHD симметрично противоположно.

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ

IM(diag)-6

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

4. Сигнал I/O модуля управления

иммобилайзером

A: ДИАГРАММА ПРОВОДКИ

1. ИММОБИЛАЙЗЕР

<См. Wl-184, ДИАГРАММА ПРОВОДКИ, Система иммоби-
лайзера.>
