ОБЩЕЕ ОПИСАНИЕ

El-3

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

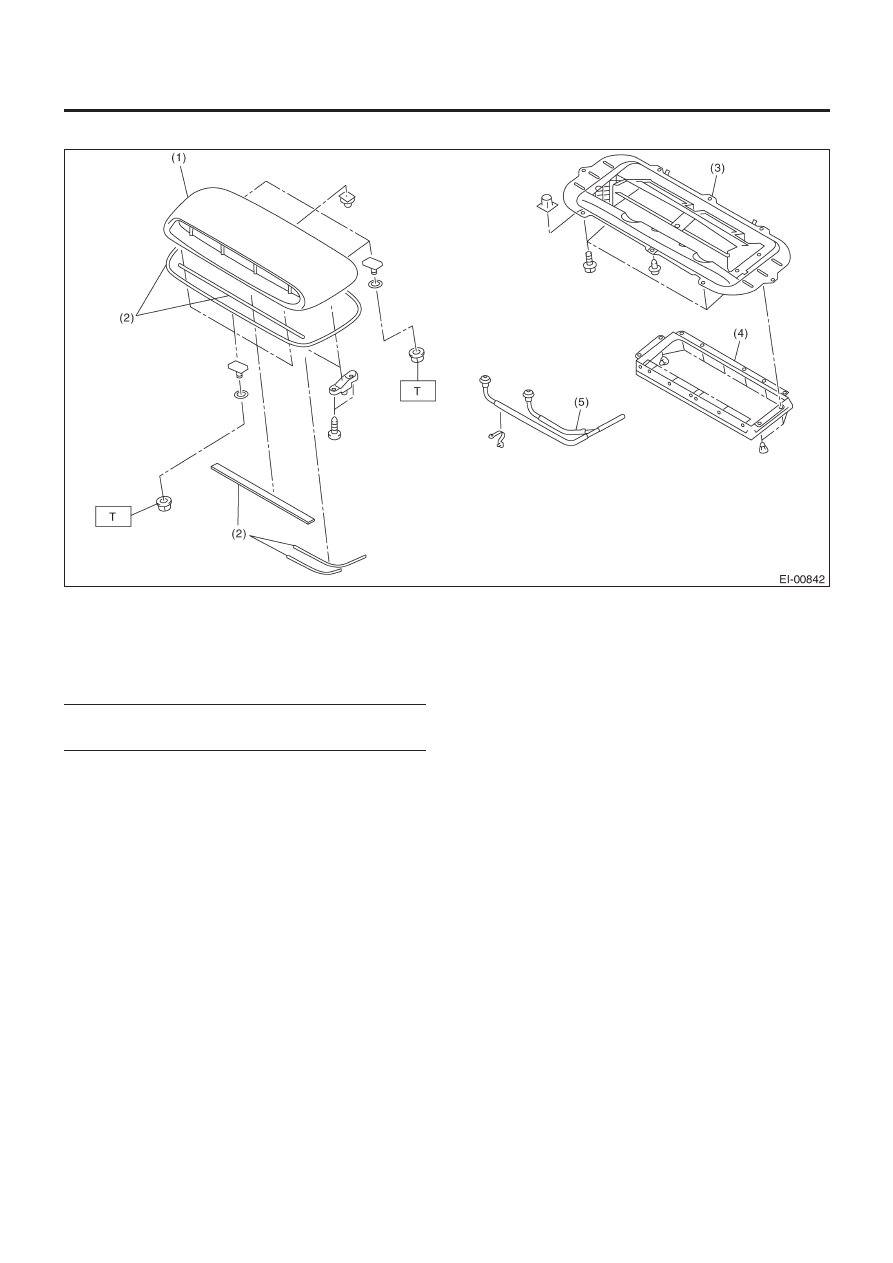

3. РЕШЕТКА КАПОТА

(1) Решетка

капота

(2) Уплотнение
(3)  Верхний канал решетки
(4)  Нижний канал решетки
(5)  Разбрызгивание воды интеркулера (Модель STi)

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

4.5 (0.46,3.32)

ОБЩЕЕ ОПИСАНИЕ

El-4

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

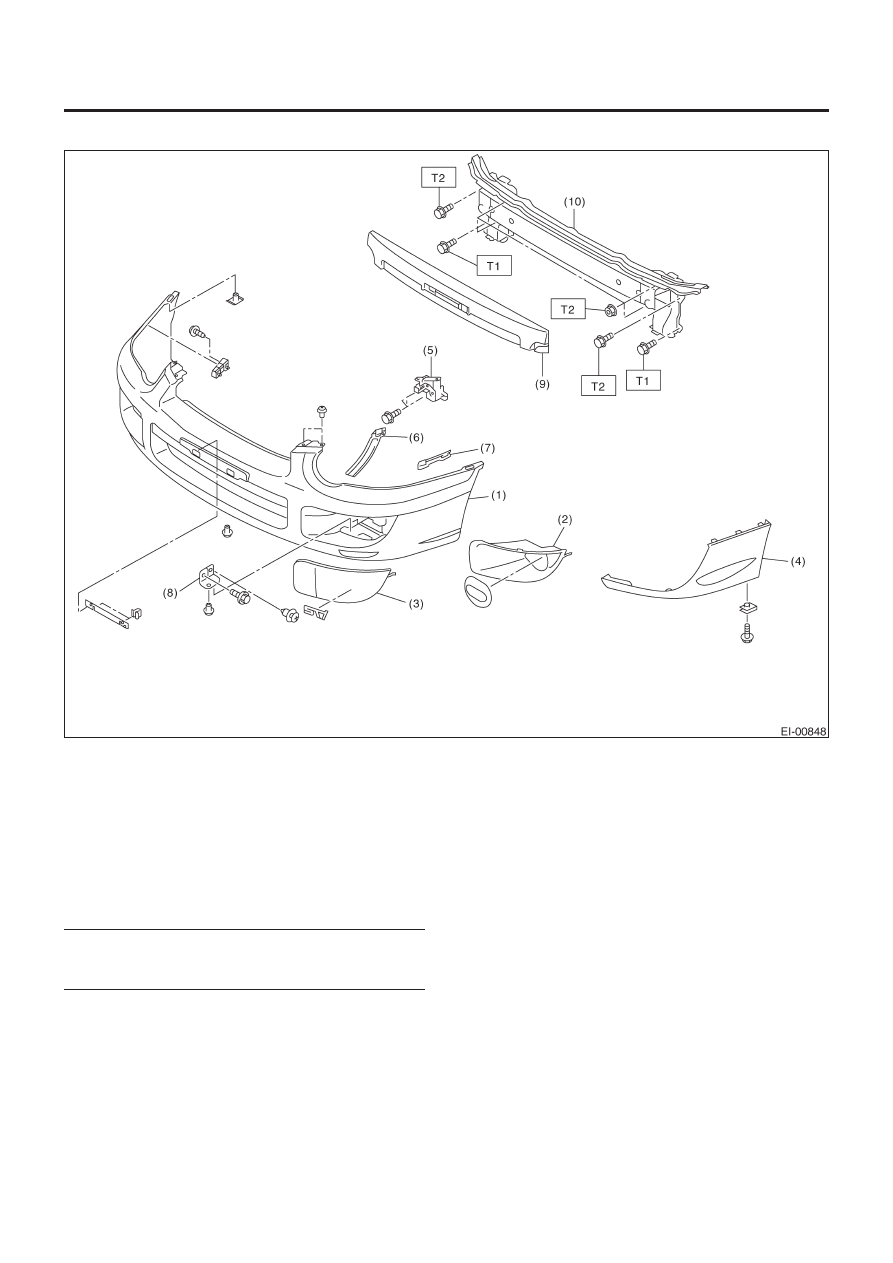

4.  ПЕРЕДНИЙ БАМПЕР

(1) Лицевая

часть

бампера

(2)  Крышка противотуманных огней
(3)  Крышка противотуманных огней (Модель STi)
(4)  Устройство рубашки воздушной перегородки
(5)  Верхний боковой кронштейн бампера
(6)  Боковой кронштейн воздушного спойлера
(7)  Верхний кронштейн воздушного спойлера
(8)  Нижний боковой кронштейн бампера
(9)  Форма гашения энергии
(10)  Устройство балки бампера

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

32 (3.3,24)

T2:

69 (7.0,51)

ОБЩЕЕ ОПИСАНИЕ

El-5

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

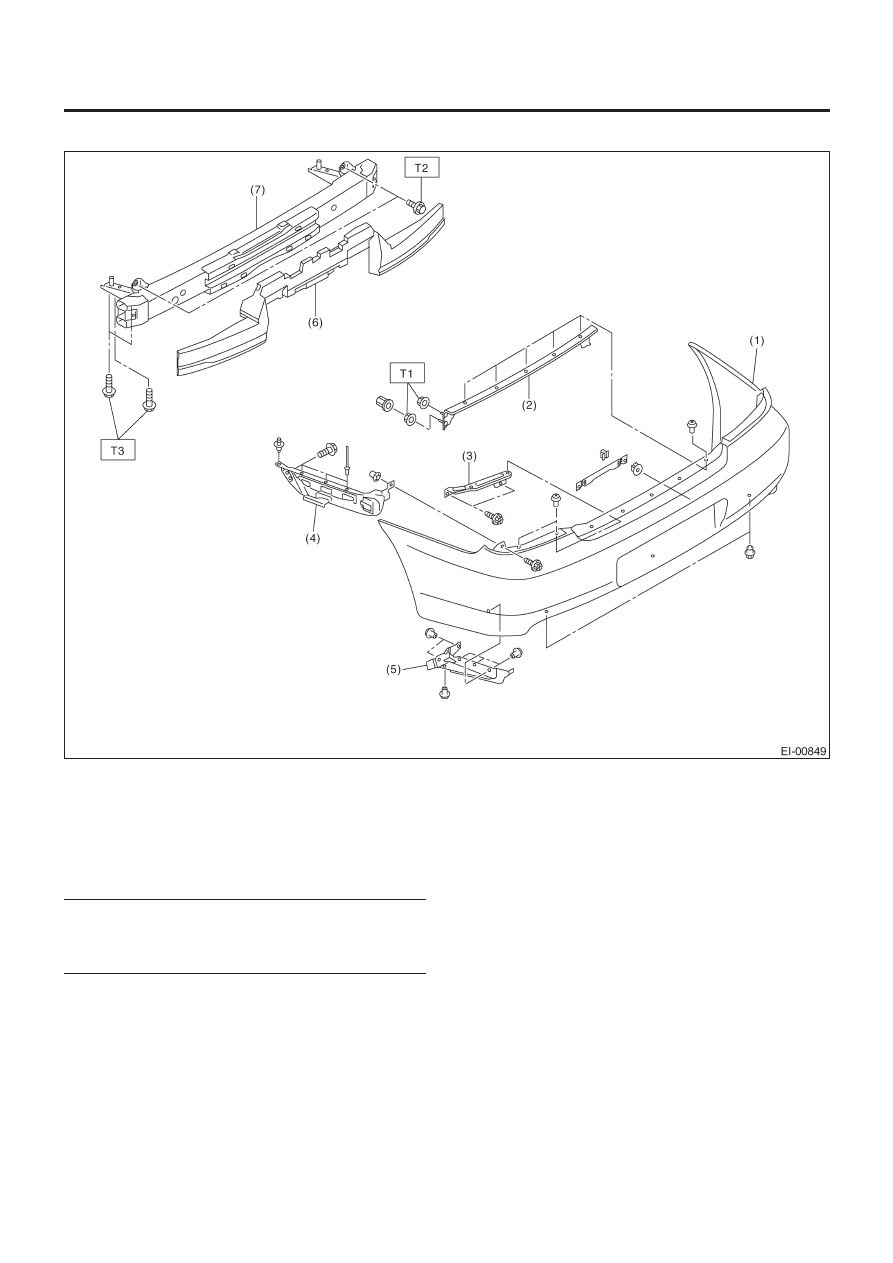

5.  ЗАДНИЙ БАМПЕР

(1) Лицевая

часть

бампера

(2)  Верхняя балка бампера
(3)  Угловой кронштейн бампера
(4) Боковой

кронштейн

бампера

(5)  Боковая крышка бампера
(6)  Форма гашения энергии (модель с бамперной балкой)
(7)  Устройство задней балки (модель с бамперной балкой)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

33 (3.4,24)

T2:

34 (3.5,25)

T3:

95 (9.7,70)

ОБЩЕЕ ОПИСАНИЕ

El-6

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

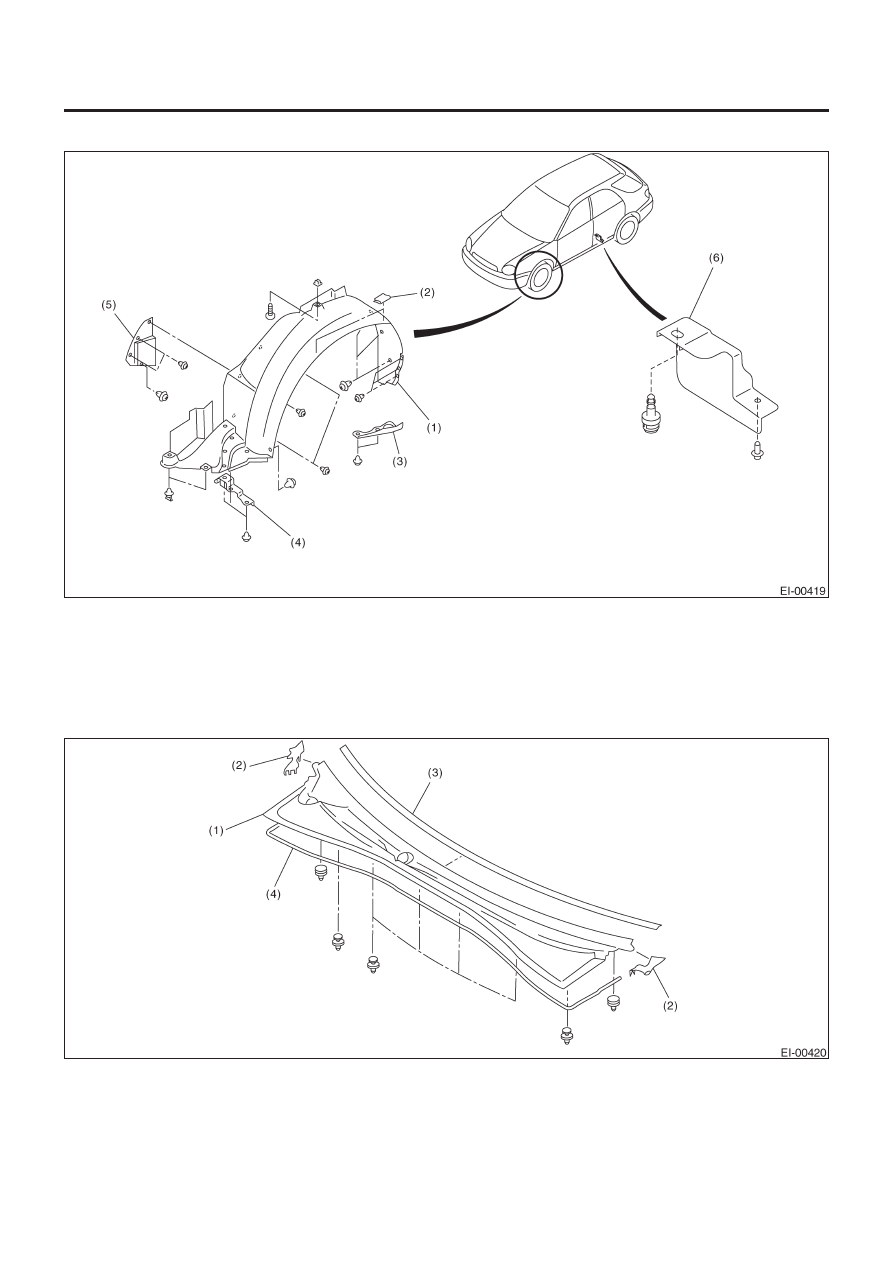

6. БРЫЗГОВИК

(1) Брызговик
(2) Зажим
(3) Крышка

подрамника

(4)  Передняя воздушная отбойная пластина
(5) Пластина

брызговика

(6)  Задняя воздушная отбойная пластина

7. ПАНЕЛЬ КАПОТА

(1) Панель

капота

(2)  Боковая панель капота
(3)

Протектор

(4) Уплотнитель
