Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 105





1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система управления люком  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3.  Крышка люка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4.  Устройство люка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

5.  Мотор люка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

6.  Переключатель люка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

ВЕРХНИЙ ЛЮК/T-TOP/
РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

SR

Стр.

ОБЩЕЕ ОПИСАНИЕ

SR-2

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

1. Общее описание

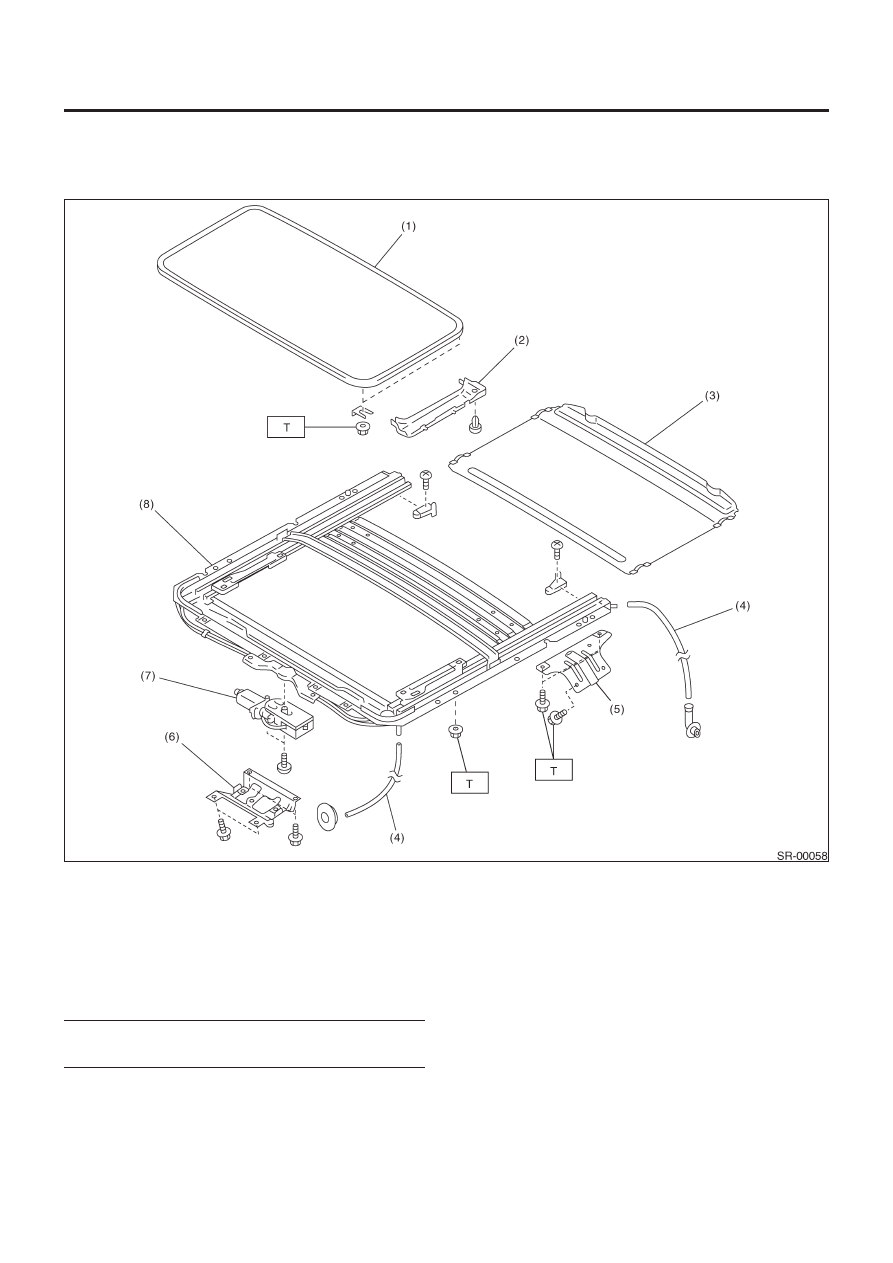

A: КОМПОНЕНТ

(1) Стеклянная

крышка

(2)  Крышка направляющей рельсы
(3) Солнечная

шторка

(4) Дренажная

трубка

(5) Кронштейн

люка

(6) Крышка

мотора

(7) Устройство

мотора

(8) Устройство

рамы

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.4 (0.75, 5.4)

ОБЩЕЕ ОПИСАНИЕ

SR-3

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

B: ОСТОРОЖНО

• Перед разборкой или повторной сборкой следует всегда
отсоединять кабель заземления аккумулятора. При замене
радиоприемника, модуля управления и других компонентов,
снабженных функцией памяти, следует переписать содержи-
мое памяти, прежде чем отсоединять кабель заземления ак-
кумулятора. В противном случае содержание памяти будет
стерто.
• Собирайте в обратном порядке, если нет иных указаний.
• Регулируйте компоненты в соответствии с прилагаемыми
спецификациями.
• Во время сборки надежно подсоединяйте коннекторы и
шланги.
• После сборки убедитесь, что функциональные компоненты
работают нормально.

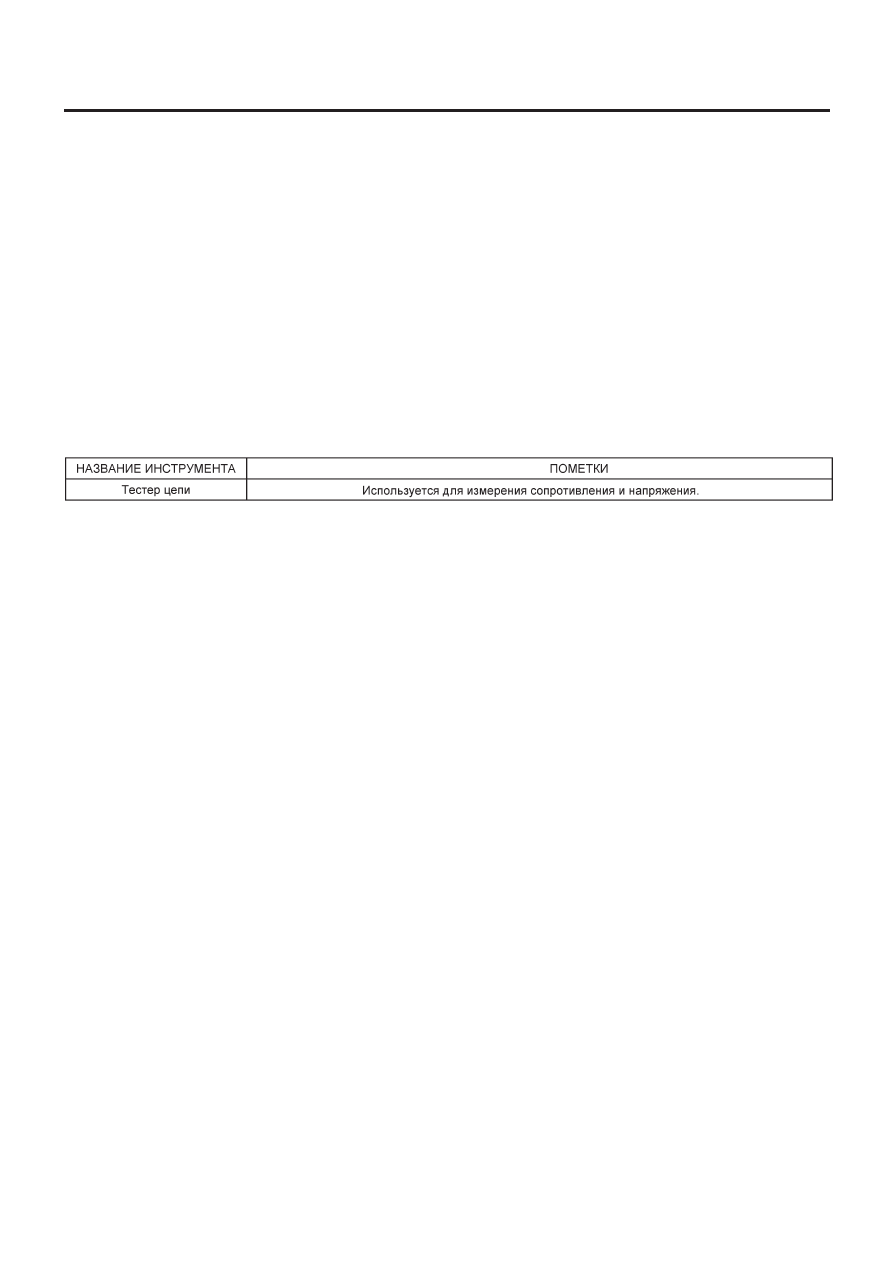

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

СИСТЕМА УПРАВЛЕНИЯ ЛЮКОМ

SR-4

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

2. Система управления люком

A: ДИАГРАММА ПРОВОДКИ

1. ЛЮК

<См. WI-255, ДИАГРАММА ПРОВОДКИ, Система люка.>

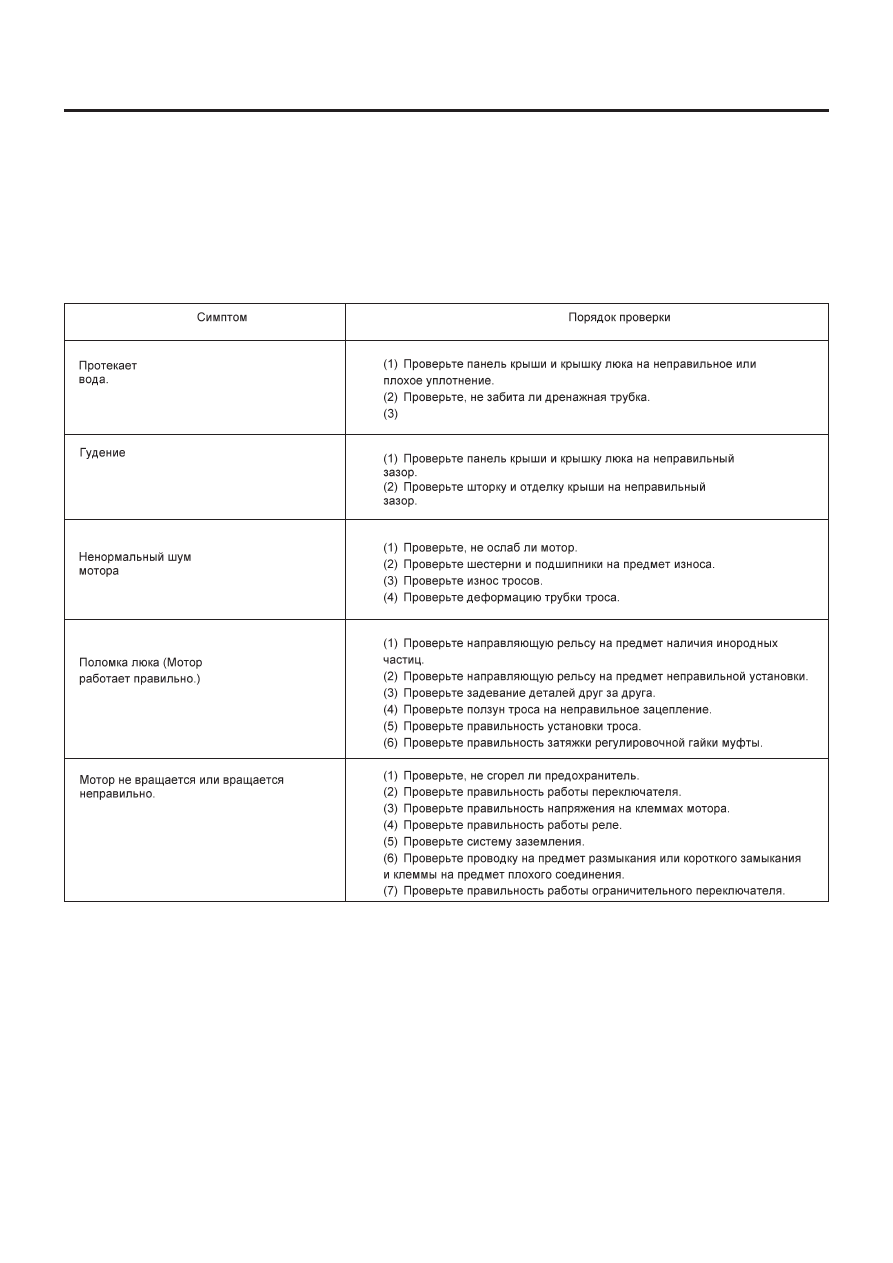

B:  ОСМОТР

Проверьте уплотнение проема люка и крышку люка на герметичность
прилегания.
