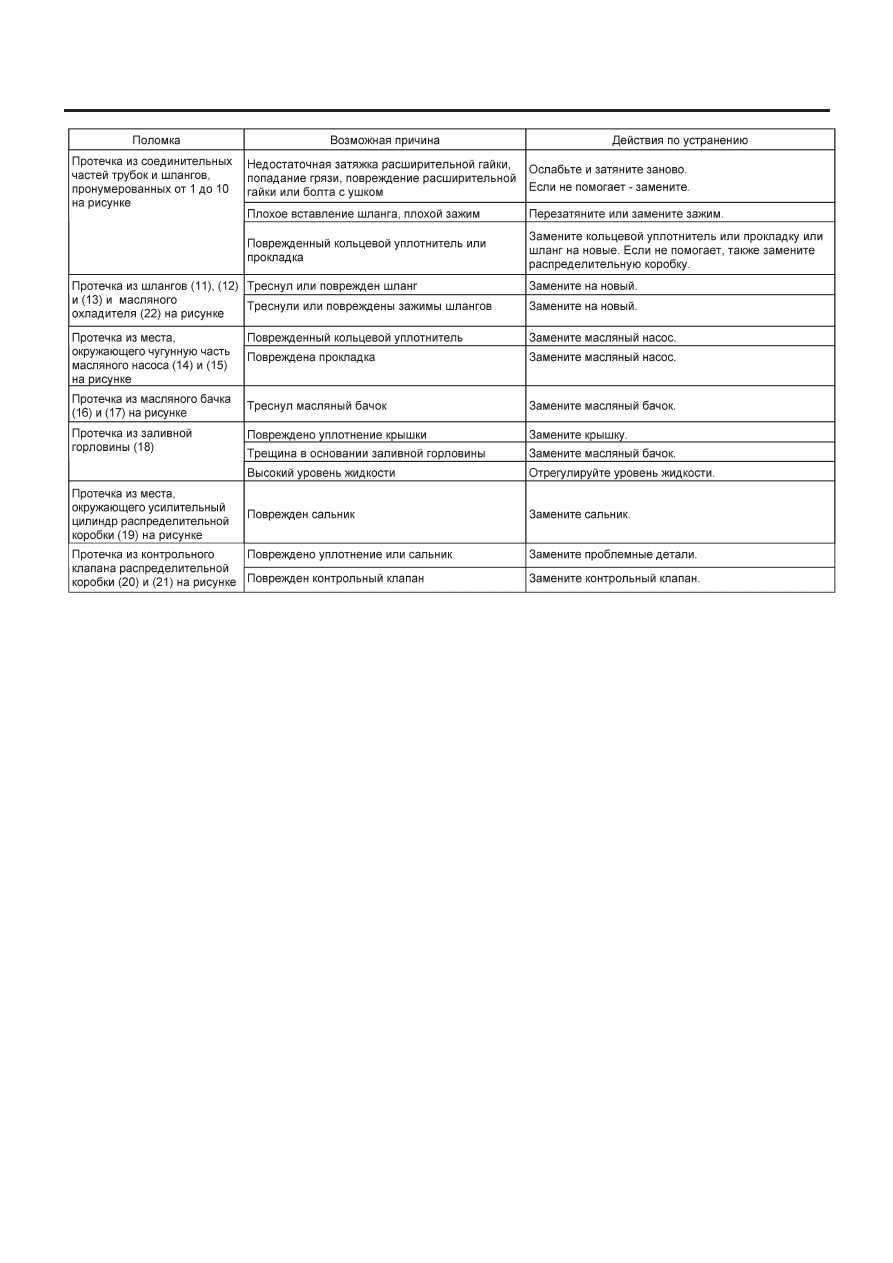

УСТРОЙСТВО ТРУБКИ [МОДЕЛЬ RHD]

PS-79

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

МАСЛЯНЫЙ НАСОС

PS-80

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

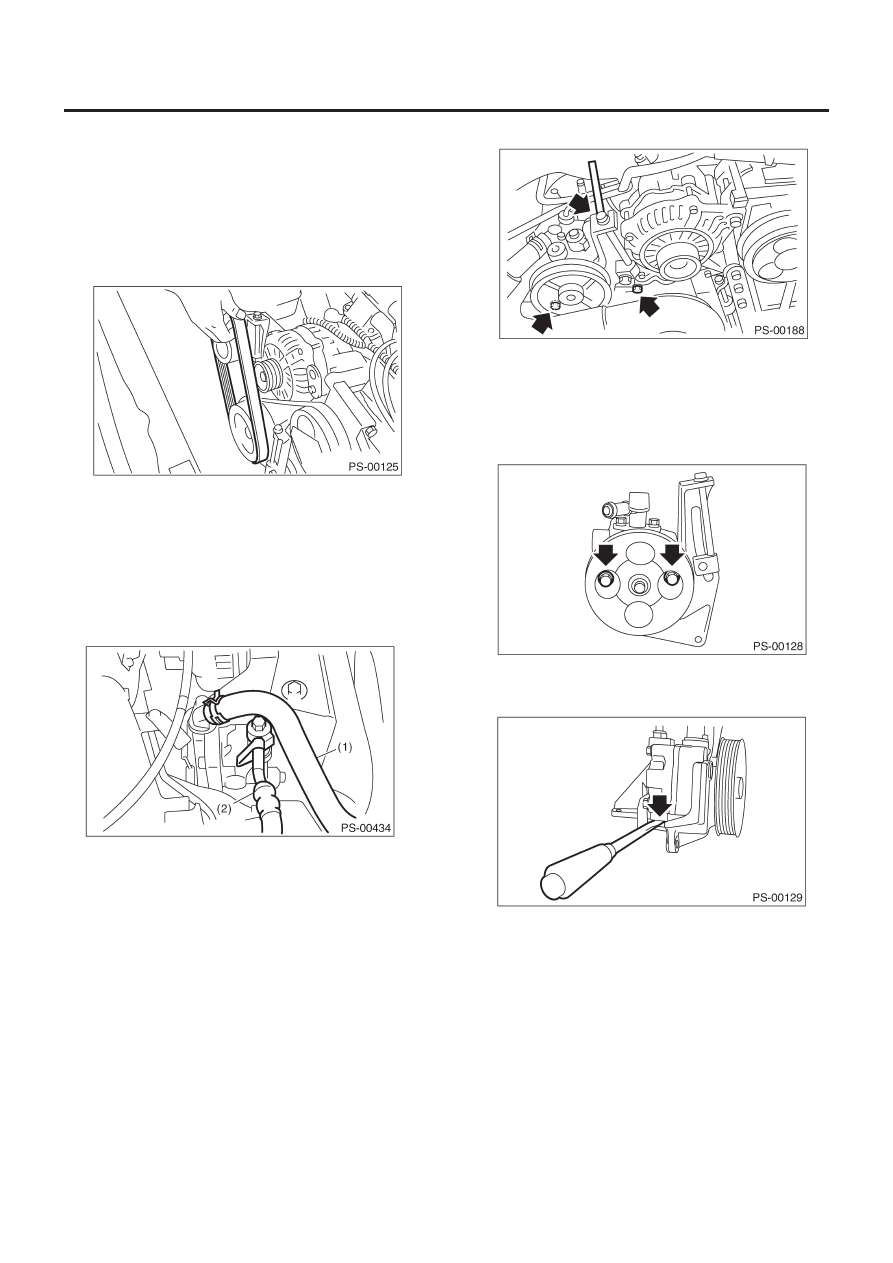

9. Масляный насос

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите крышку ремня шкива.
3) Ослабьте регулировочный болт натяжения ремня и кре-
пежный болт генератора и снимите клиновидный ремень на-
соса усилителя руля.

4) Отсоедините коннектор от переключателя насоса усилите-
ля руля.
5) Отсоедините трубку C и всасывающий шланг от масляного
насоса.

ОСТОРОЖНО:
• Жидкость из конца шланга не должна попадать на ре-
мень шкива.
• Во избежание проникновения инородных материалов
в шланги, закройте их открытые концы чистой тряпкой.

(1) Всасывающий

шланг

(2) Трубка

C

6) Снимите болты, крепящие кронштейн насоса усилителя руля.

7) Зажмите кронштейн масляного насоса в тисках и снимите
два болта с передней части масляного насоса.

ОСТОРОЖНО:
Не помещайте кронштейн масляного насоса в тиски на-
прямую. Используйте мягкие прокладки и зажимайте
его несильно во избежание повреждений.

8) Снимите болт с задней части масляного насоса.
9) Разберите масляный насос и кронштейн, вставив плоскую
отвертку, как показано на рисунке.

МАСЛЯНЫЙ НАСОС

PS-81

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

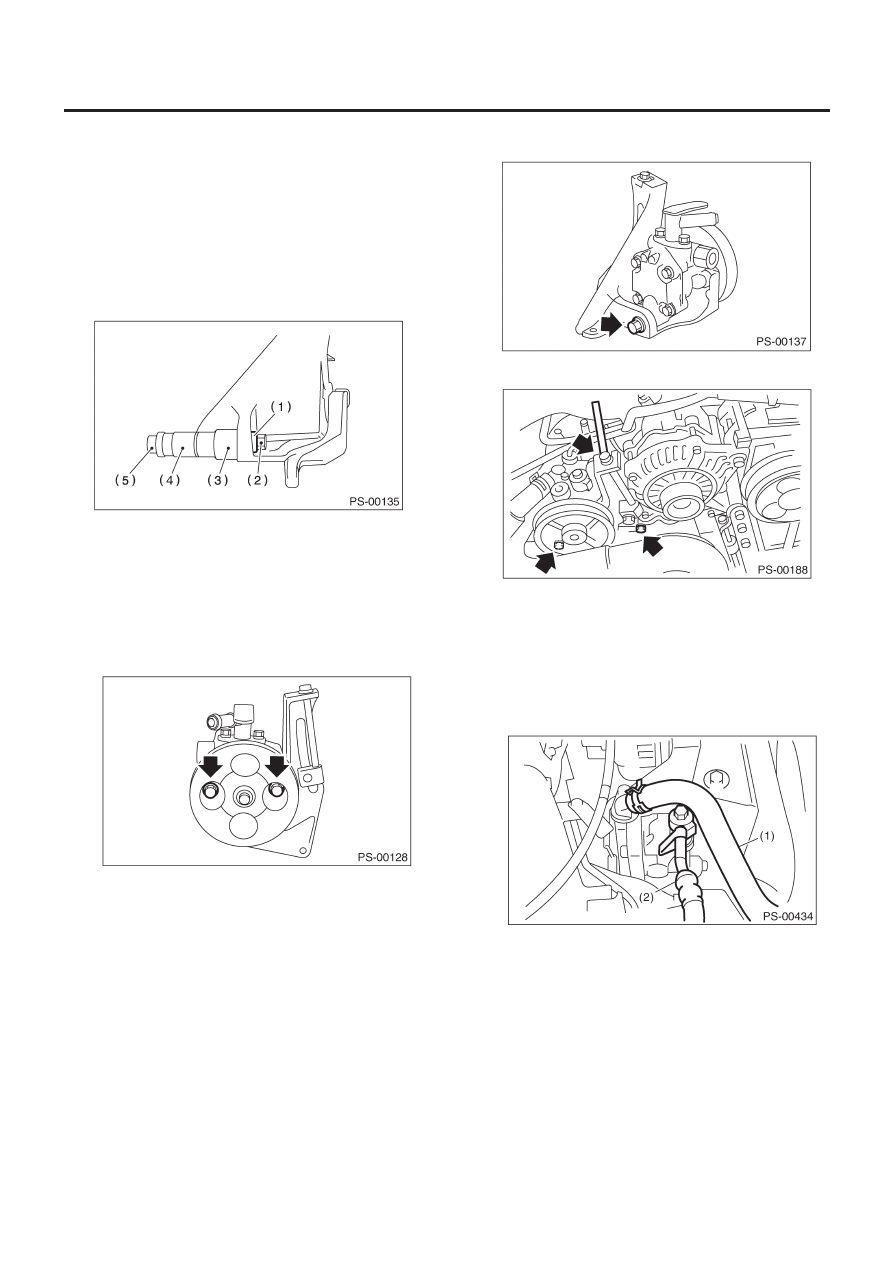

B:  УСТАНОВКА

1) Установите масляный насос на кронштейн.

(1)  Зажмите кронштейн масляного насоса в тисках. Затя-

ните втулку с помощью 12.7 мм (1/2") 14 мм и 21 мм на-
кидных ключей, чтобы она вошла в соприкосновение с
крепежной поверхностью масляного насоса.

ОСТОРОЖНО:
Не помещайте кронштейн масляного насоса в тиски на-
прямую. Используйте мягкие прокладки и зажимайте
его несильно во избежание повреждений.

(1) Втулка
(2) Гайка
(3) 21

мм

(4) 14

мм

(5) Болт
(2)  Затяните болты, крепящие масляный насос на крон-

штейне.

Момент затяжки:

15.7 Н•м (1.6 кгс-м, 11.6 ft-lb)

Момент затяжки:

37.3 Н•м (3.8 кгс-м, 27.5 ft-lb)

2) Затяните болты, крепящие кронштейн насоса усилителя руля.

3) Подсоедините трубку C и всасывающий шланг.

Момент затяжки:

Болт с ушком

39 Н•м (4.0 кгс-м, 28.9 ft-lb)

ОСТОРОЖНО:
Если на данном этапе шланг перекрутится, то в дальне-
шем он может соприкасаться с другими деталями.

(1) Всасывающий

шланг

(2) Трубка

C

4) Подсоедините коннектор к переключателю насоса усили-
теля руля.
5) Установите ремень шкива на масляный насос.
6) Проверьте натяжение ремня шкива.
<См. ME(H4SO)-44, ОСМОТР, Клиновидный ремень.>

МАСЛЯНЫЙ НАСОС

PS-82

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

7) Затяните болт натяжения ремня.

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

8) Установите крышку ремня шкива.
9) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.
10) Долейте указанную жидкость усилителя руля. <См.PS-86,
Жидкость усилителя руля.>

ОСТОРОЖНО:
Никогда не запускайте двигатель без доливания жидко-
сти, так как это может привести к заеданию лопастного
насоса.

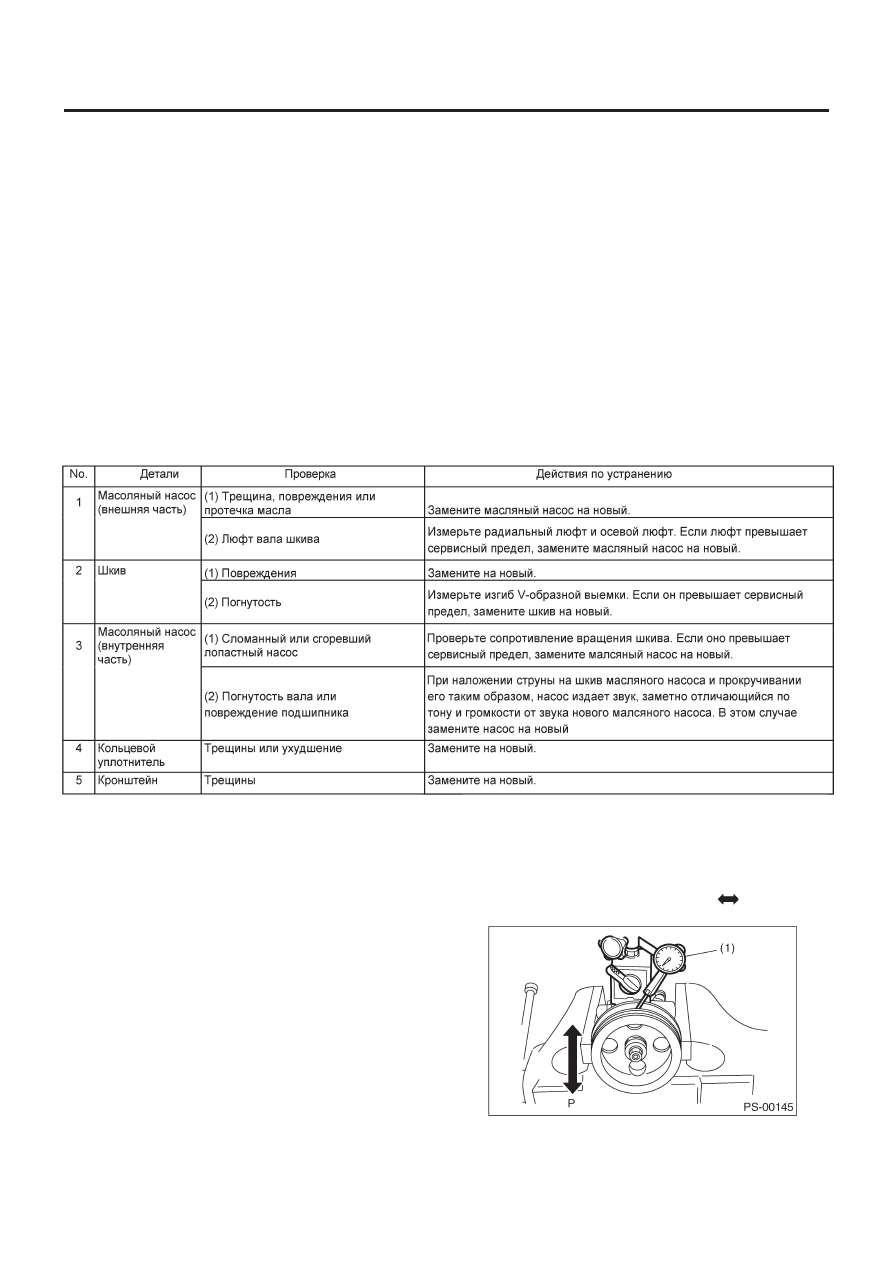

C: ОСМОТР

1.  ОБЩИЙ ОСМОТР

Проведите следующие процедуры осмотра и почините или
замените сломанные детали.

2. СЕРВИСНЫЙ ПРЕДЕЛ

Произведите следующий замер. Если он превышает указан-
ный сервисный предел, замените детали на новые.

ОСТОРОЖНО:
• Для проведения замера зажмите масляный насос в ти-
сках. Зафиксируйте насос с минимально возможным
усилием зажатия между двумя кусками дерева.
• Не фиксируйте тисками внешнюю часть клапана упра-
вления потоком или шкива, иначе это может привести к
деформации внешней части шкива. Выберите подходя-
щие по размеру деревянные куски.

1) Люфт вала шкива

Условие:

P: При усилии 9.8 Н (1.0 кгс, 2.2 Ib)

Сервисный предел:

Радиальный люфт (Направление <-> )

0.4 мм (0.016 in) или меньше

(1)

Циферблатный индикатор
