Subaru Impreza: трансмиссия и сцепление. Руководство - часть 147





ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

6MT(diag)-19

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

7. Чтение диагностического кода

неполадки (DTC)

A: ОПЕРАЦИЯ

1. ЧТЕНИЕ СОХРАНЕННОГО ДИАГНОСТИЧЕСКОГО

КОДА НЕПОЛАДКИ (DTC)
БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

1) Надежно установите стояночный тормоз.
2) Поверните зажигание в положение ON.
3) Установите шкалу управления водителем на блокировку
дифференциала или на освобождение дифференциала.
4) Держите педаль акселератора полностью нажатой.

ПРИМЕЧАНИЕ:
Держите педаль акселератора полностью нажатой до тех
пор, пока не закончится считывание DTC.
5) Установите шкалу управления водителем на блокировку
дифференциала или на освобождение дифференциала по
десять раз для каждого положения.

ПРИМЕЧАНИЕ:
• Повторите шаги сначала, когда DTC не высвечивается или
когда световой индикатор диагностики не мигает.
• Для считывания DTC см. "КАК СЧИТЫВАТЬ ДИАГНОСТИЧЕ-
СКИЙ КОД НЕПОЛАДКИ (DTC)". <См.6MT(diag)-20,   КАК СЧИ-
ТЫВАТЬ ДИАГНОС ТИЧЕСКИЙ КОД НЕПОЛАДКИ (DTC), ОПЕ-
РАЦИЯ, Чтение диагностического кода неполадки (DTC).>

2. ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) САМОДИАГНОСТИКИ
БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

ПРИМЕЧАНИЕ:
Пройдите предложенные выше шаги от 4) до 8) в течение 30
секунд.

1) Надежно установите стояночный тормоз.
2) Установите шкалу управления водителем на освобождение
дифференциала.
3) Заведите двигатель. (на моделях без переключателя руч-
ного режима просто поверните зажигание в положение ON.)
4) Установите шкалу управления водителем на блокировку
дифференциала.
5) Отпустите стояночный тормоз.
6) Установите шкалу управления водителем на освобождение
дифференциала.
7) Надежно установите стояночный тормоз.
8) Повторите шаги от 4) до 7) два раза.

ПРИМЕЧАНИЕ:
• Отображается DTC датчика скорости колеса ABS. Это не яв-
ляется проблемой. Проведите режим осмотра.
• Повторите шаги сначала, когда DTC не высвечивается или
когда световой индикатор диагностики не мигает.

• Для считывания DTC см. "КАК СЧИТЫВАТЬ ДИАГНОСТИЧЕ-
СКИЙ КОД НЕПОЛАДКИ (DTC)". <См.6MT(diag)-20,   КАК СЧИ-
ТЫВАТЬ ДИАГНОС ТИЧЕСКИЙ КОД НЕПОЛАДКИ (DTC), ОПЕ-
РАЦИЯ, Чтение диагностического кода неполадки (DTC).>

3. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для информации о детальной процедуре считывания DTC,
см. "СЕЛЕКТОРНЫЙ МОНИТОР SUBA-RU". <См. 6MT(diag)-
13, Селекторный Монитор Subaru

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

6MT(diag)-20

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

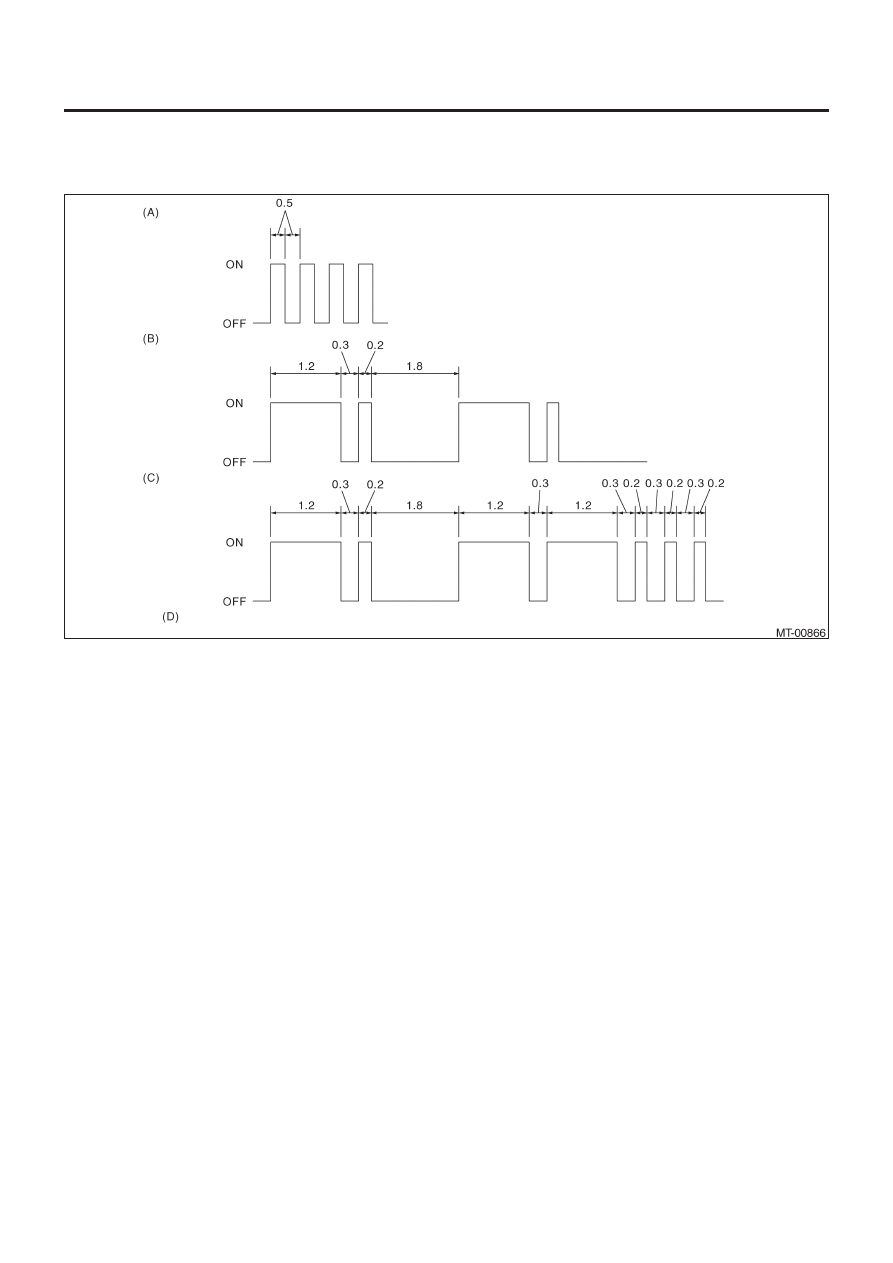

4. КАК СЧИТЫВАТЬ ДИАГНОСТИЧЕСКИЙ КОД НЕПОЛАДКИ (DTC)

DTC неисправной детали отображается путем мигания инждикатора контролируемого водителем межосевого дифференциала.
Длинный интервал мигания (1.2 сек.) означает десятки, короткий интервал мигания (0.2 сек.) означает единицы.

(A) Нормальный

код

(B) DTC

11

(C) DTC 11 и 23
(D) Единица: Секунды

ПРИМЕЧАНИЕ:
• Кодами, запоминаемыми в модуле управления в качестве предыдущих DTC, и кодами, возникающими для информирования во-
дителя в нормальных условиях вождения являются только коды "11", "12", "13", "14", "21", "22" и "23".
• Для получения деталей о DTC, см. "Список диагностического кода неполадки (DTC)". <См. 6MT(diag)-24, Список диагностиче-
ского кода неполадки (DTC).>

РЕЖИМ ОСМОТРА

6MT(diag)-21

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

8. Режим осмотра

A: ОПЕРАЦИЯ

ПРИМЕЧАНИЕ:
Проведите данную операцию пристоящем автомобиле. (Мо-
дель без переключателя ручного режима)

ПРЕДУПРЕЖДЕНИЕ:
Соблюдайте правила дорожного движения.

1) Вызовите диагностический код неполадки (DTC) самодиаг-
ностики. <См. 6MT(diag)-19, ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО
КОДА НЕПОЛАДКИ (DTC) САМОДИАГНОСТИКИ БЕЗ СЕЛЕК-
ТОРНОГО МОНИТОРА SUBARU, ОПЕРАЦИЯ, Чтение диагно-
стического кода неполадки (DTC).>
2) Заведите двигатель.
3) Примените стояночный тормоз.
4) Нажмите на педаль тормоза. (Модель с переключателем
ручного режима)
5) Поработайте переключателем ручного режима один или
больше раз, а затем поставьте на Ручной режим. (Модель с
переключателем ручного режима)
6) Поверните шкалу управления межосевым дифференциа-
лом в положение блокировки дифференциала и положение
освобождения дифференциала за один раз, потом поверните
его в положение блокировки дифференциала и подождите
три секунды.
7) Поэксплуатируйте автомобиль на скорости 15 км/ч (9 MPH)
в течение более 5 секунд (Модель с переключателем ручного
режима)

РЕЖИМ ОЧИСТКИ ПАМЯТИ

6MT(diag)-22

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ОПЕРАЦИЯ

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

Хранящийся DTC стирается при следующем включении пере-
ключателя зажигания, если на время завершения режима ос-
мотра после вызова DTC самодиагностики ни на наком сигна-
ле I/O не наблюдается поломки (стираются все DTC самоди-
агностики).

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для информации о детальной процедуре стирания DTC, см.
"СЕЛЕКТОРНЫЙ МОНИТОР SUBARU". <См. 6MT(diag)-13, Се-
лекторный Монитор Subaru.>
