СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ КОНТРОЛИРУЕМОГО ВОДИТЕЛЕМ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА

6MT(diag)-11

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

B: ДИАГРАММА ПРОВОДКИ

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ КОНТРОЛИРУЕМОГО ВОДИТЕЛЕМ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА

6MT(diag)-12

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

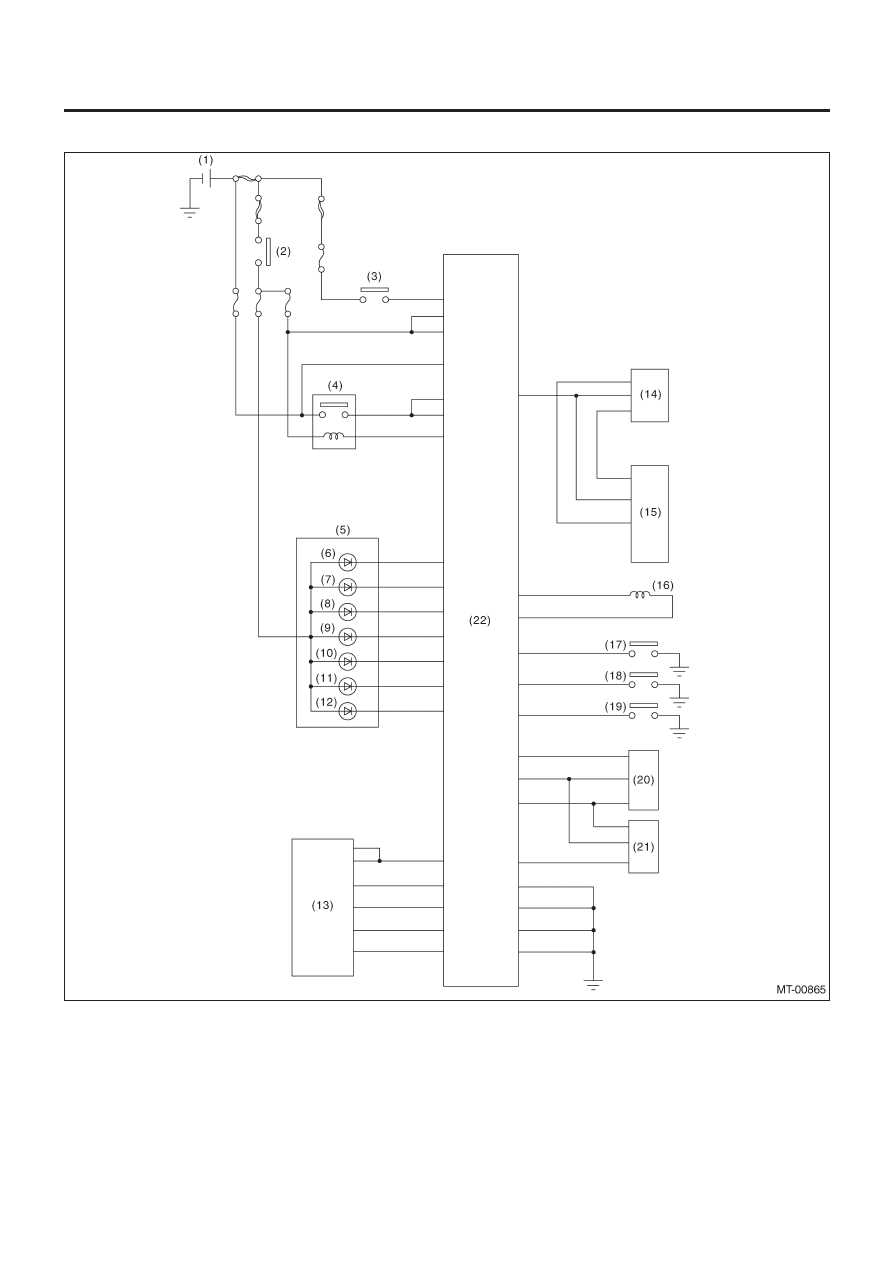

(1) Аккумулятор
(2) Реле

зажигания

(3)  Переключатель тормозных огней
(4)  Реле контролируемого водителем межосевого диффе-

ренциала

(5) Комбинационный

прибор

(6)  Световой индикатор контролируемого водителем межо-

севого дифференциала (Коэффициент блокировки 0%)

(7)  Световой индикатор контролируемого водителем межо-

севого дифференциала (Коэффициент блокировки 15%)

(8)  Световой индикатор контролируемого водителем межо-

севого дифференциала (Коэффициент блокировки 35%)

(9)

Световой индикатор контролируемого водителем межо-
севого дифференциала (Коэффициент блокировки 65%)

(10) Световой индикатор контролируемого водителем межо-

севого дифференциала (Коэффициент блокировки 85%)

(11) Световой индикатор контролируемого водителем межо-

севого дифференциала (Коэффициент блокировки 100%)

(12) Световой инжикатор AUTO
(13) Модуль управления ABS и узел управления гидравли-

кой (ABSCM&H/U)

(14) Датчик положения дросселя
(15) Модуль управления двигателем (ECM)
(16) Контролируемый водителем межосевой дифференциала
(17)  Переключатель стояночного тормоза
(18)  Переключатель ручного режима
(19)  Датчик температуры масла заднего дифференциала
(20)  Шкала управления межосевым дифференциалом
(21) Боковой датчик G
(22) Модуль управления контролируемого водителем ме-

жосевого дифференциала

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

6MT(diag)-13

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

6. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC)

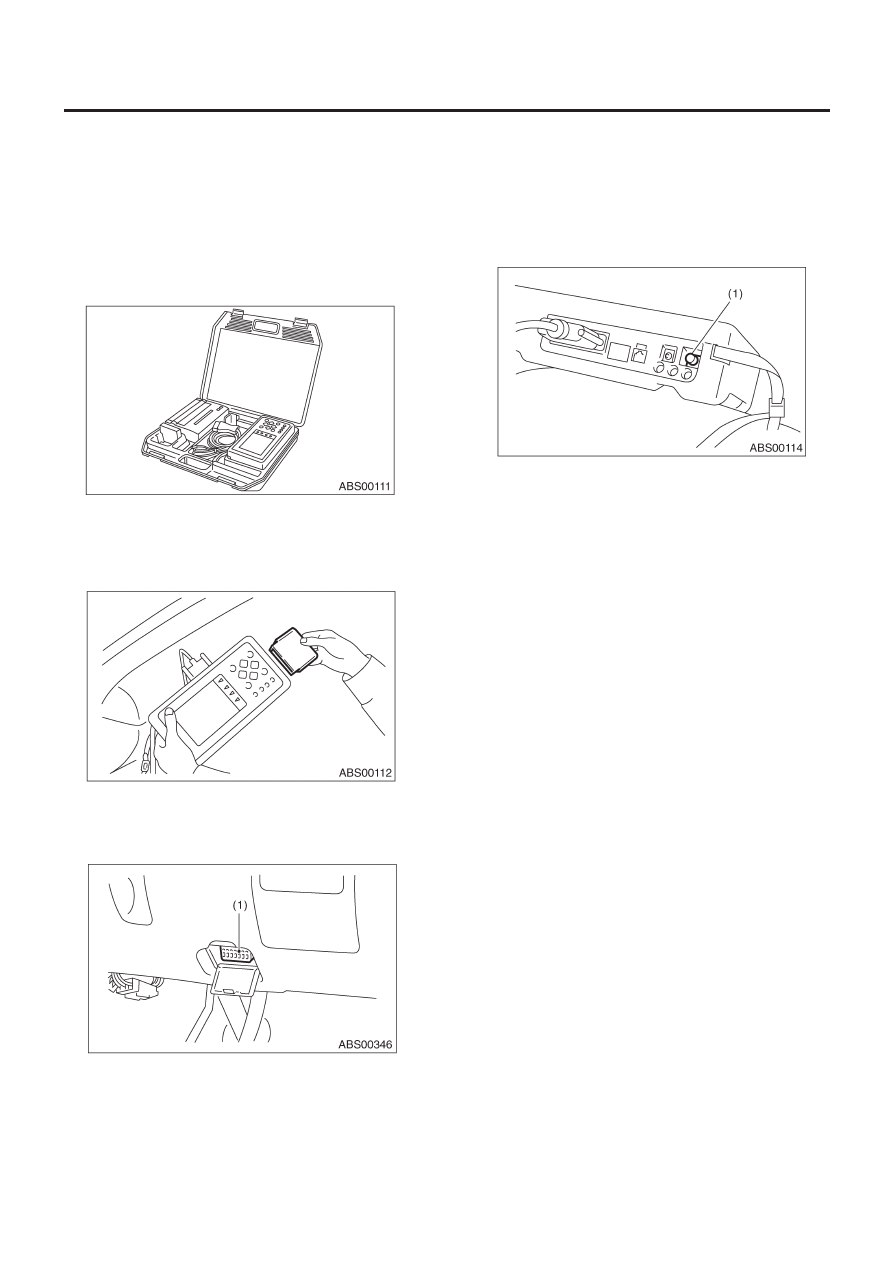

1) Подготовьте набор Селекторного Монитора Subaru. <См.
6MT(diag)-4, СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВИ-
ТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Общая информация

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru. < См.
6MT(diag)-4, СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВИ-
ТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Общая информация

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)  Коннектор связи данных расположен в нижней части

панели инструментов (со стороны водителя).

(1)    Коннектор связи данных

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru.

5) Поверните зажигание в положение ON (двигатель выклю-
чен) и включите Селекторный Монитор Subaru.

(1)    Сетевой переключатель

6) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
7) В   «Меню выбора системы»   выберите {Трансмиссия} и на-
жмите клавишу  [YES].
8) Нажмите клавишу [YES] после того, как высветится {Управ-
ление межосевым дифференциалом}.
9) В   «Диагностике трансмиссии»   выберите {Отображение
DTC} и нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для детальной информации о процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
• Для информации о деталях, касающихся DTC, см. Список
диагностического кода неполадки (DTC). <См. 6MT(diag)-24,
Список диагностического кода неполадки (DTC).>
• DTC высвечиваются в порядке определения.
• Если определенный DTC не сохранился в памяти должным
образом (из-за скачка питания модуля управления контроли-
руемого водителем межосевого дифференциала.) при воз-
никновении проблемы, то на Селекторном Мониторе Subaru
появляется DTC, после которого стоит знак вопроса "?". Это
гооврит о том, что данная запись может оказаться не заслу-
живающей внимания.

10) Если нет связи между Селекторным Монитором Subaru и
трансмиссией, проверьте цепь коммуникации.
<См. 6MT(diag)-16, НЕВОЗМОЖНА КОММУНИКАЦИЯ ДЛЯ
ИНИЦИАЛИЗАЦИИ, ОСМОТР, Селекторный Монитор
Subaru.>

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

6MT(diag)-14

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

11) На экране «Проверьте DTC» выберите {Самый последний
код} или {Код памяти} и нажмите клавишу [Yes].

12) КОгда DTC не высвечивается, проверьте цепь коммуника-

ции. <См. 6MT(diag)-16, ОСМОТР, Селекторный Монитор
Subaru

2.  ЧТЕНИЕ ТЕКУЩИХ ДАННЫХ

1) В «Главном меню» выберите {Проверка каждой системы} и нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Трансмиссия} и нажмите клавишу  [YES].
3) Нажмите клавишу [YES] после того, как высветится {Управление межосевым дифференциалом}.
4) В   «Диагностике трансмиссии»   выберите { Отображение и сохранение текущих данных}
и нажмите клавишу [YES].
5) В «Меню отображения данных» выберите стиль отображения данных и нажмите клавишу [YES].
6) С помощью скроллинга листайте информацию вверх или вниз, пока не высветятся нужные данные.

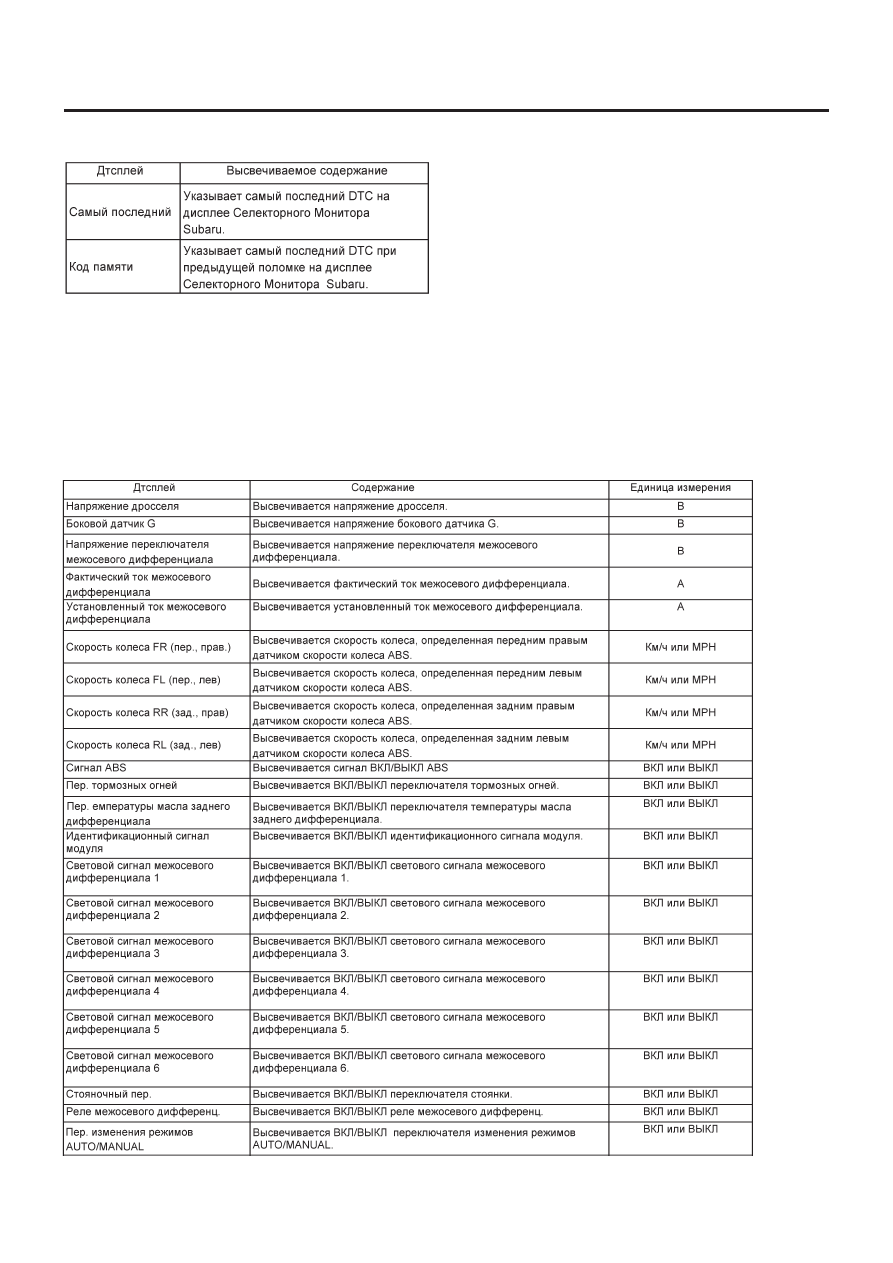

• Список вспомогательных данных приведен в следующей таблице.
