КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ОПРОСА

6MT(diag)-3

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

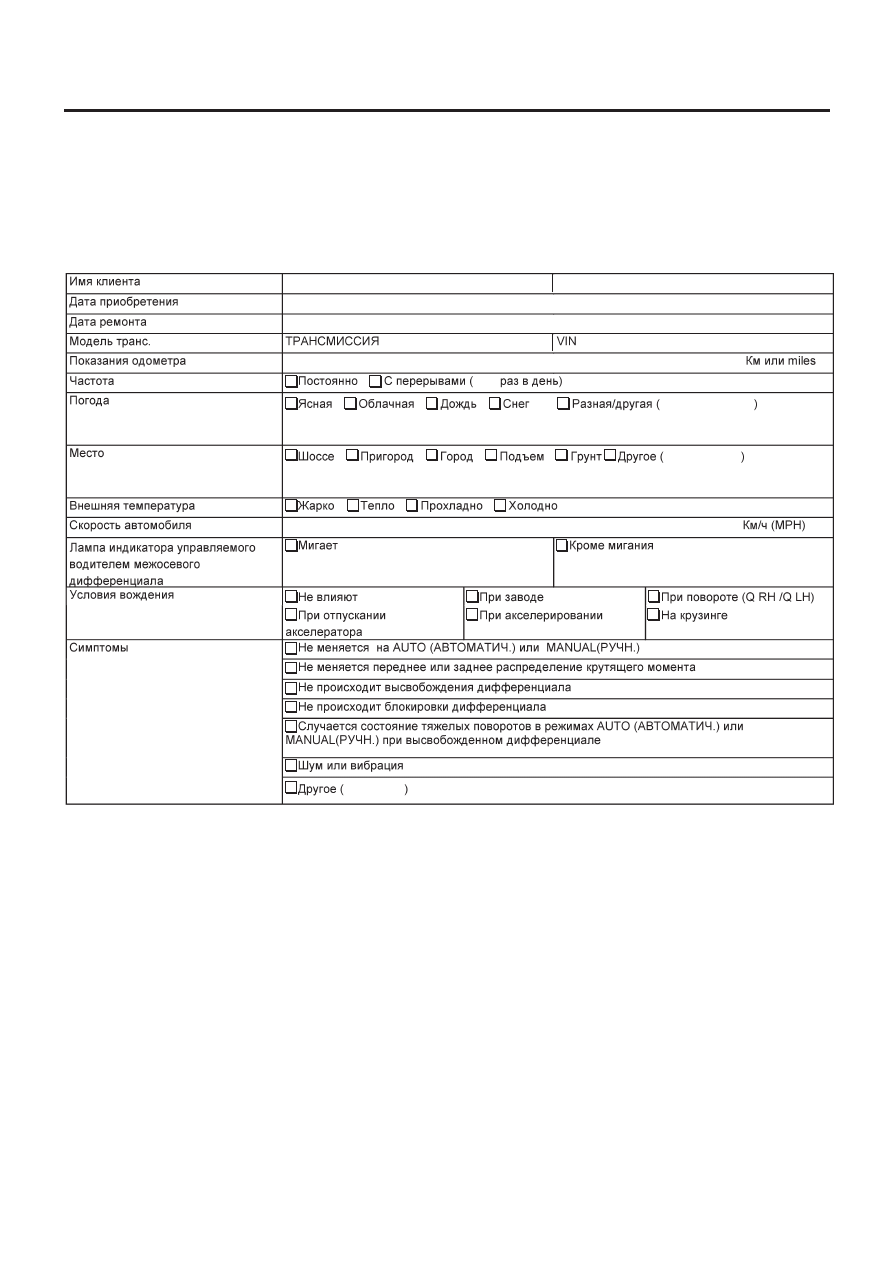

2. Контрольный список для опроса

A: ПРОВЕРКА

При возникновении проблемы проверьте следующие пункты.

ПРИМЕЧАНИЕ:
Используйте копии этой страницы для опроса клиентов.

ОБЩАЯ ИНФОРМАЦИЯ

6MT(diag)-4

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

3. Общая информация

A: ОСТОРОЖНО

Проводка системы пневмоподушки безопасности проходит
рядом с модулем управления контролируемого водителем
межосевого дифференциала.

ОСТОРОЖНО:
• Вся проводка и коннекторы системы пневмоподушки
безопасности окрашены в желтый цвет. Не применяйте
электротестовое оборудование для этой цепи.
• Следите за тем, чтобы не повредить проводку системы
пневмоподушки безопасности при диагностике и обслу-
живании модуля управления контролируемого водите-
лем межосевого дифференциала.
• При измерения напряжения или сопротивления ECM
или каждого датчика, используйте конический стержень
диаметром менее 0.64 мм (0.025 in) во избежание пло-
хого контакта. Не вставляйте стержень более, чем на
0.65 мм (0.256 in).

B:  ОСМОТР

1. ПИТАНИЕ

1) Измерьте напряжение аккумулятора и удельную плотность
электролита.
Стандартное напряжение: Более12 V
Удельная плотность: Выше 1.260
2) Проверьте состояние предохранителей.
3) Проверьте состояние проводки и коннекторов проводки.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

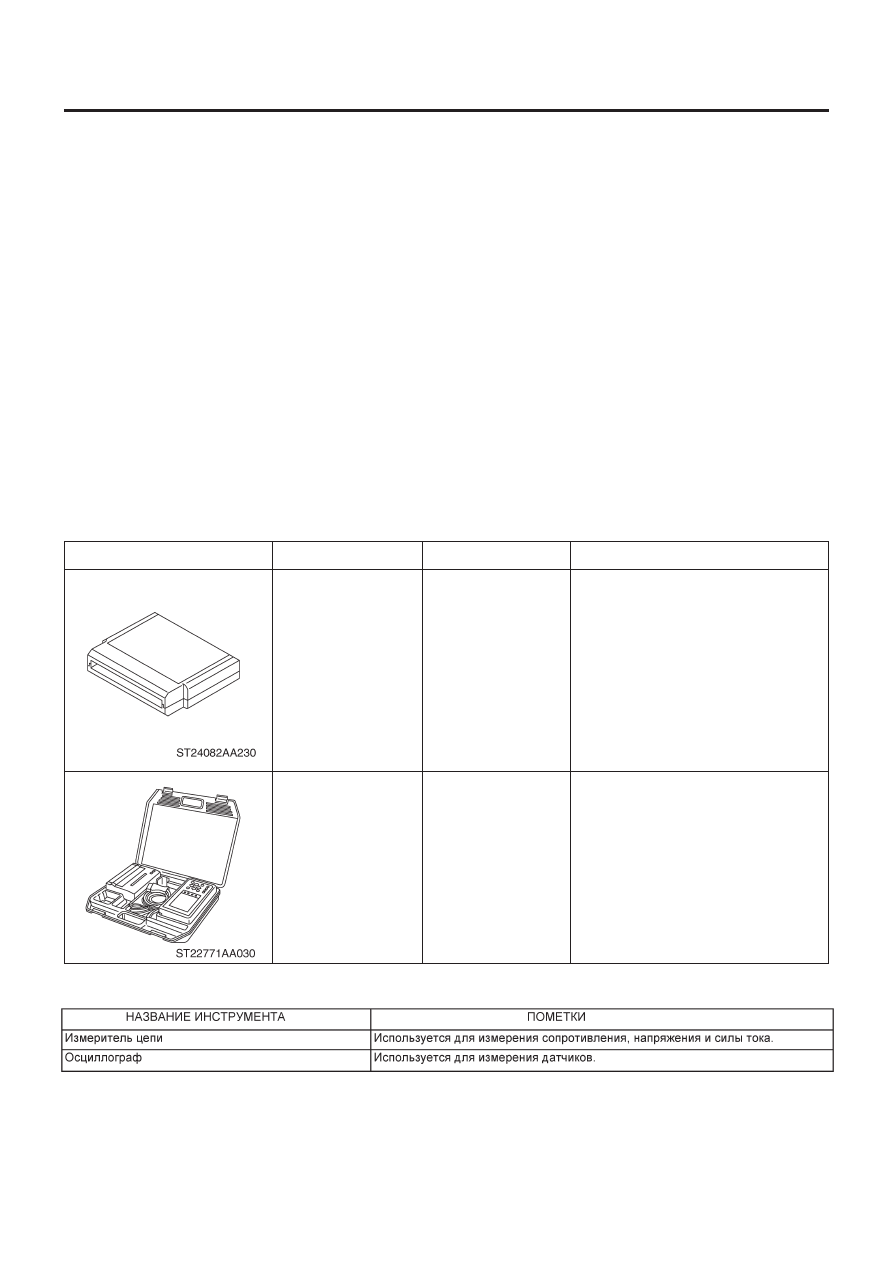

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

6MT(diag)-5

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

4. Местонахождение электрических компонентов

A: ПОЛОЖЕНИЕ

• Модель RHD

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

6MT(diag)-6

ХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГНОСТИКА)

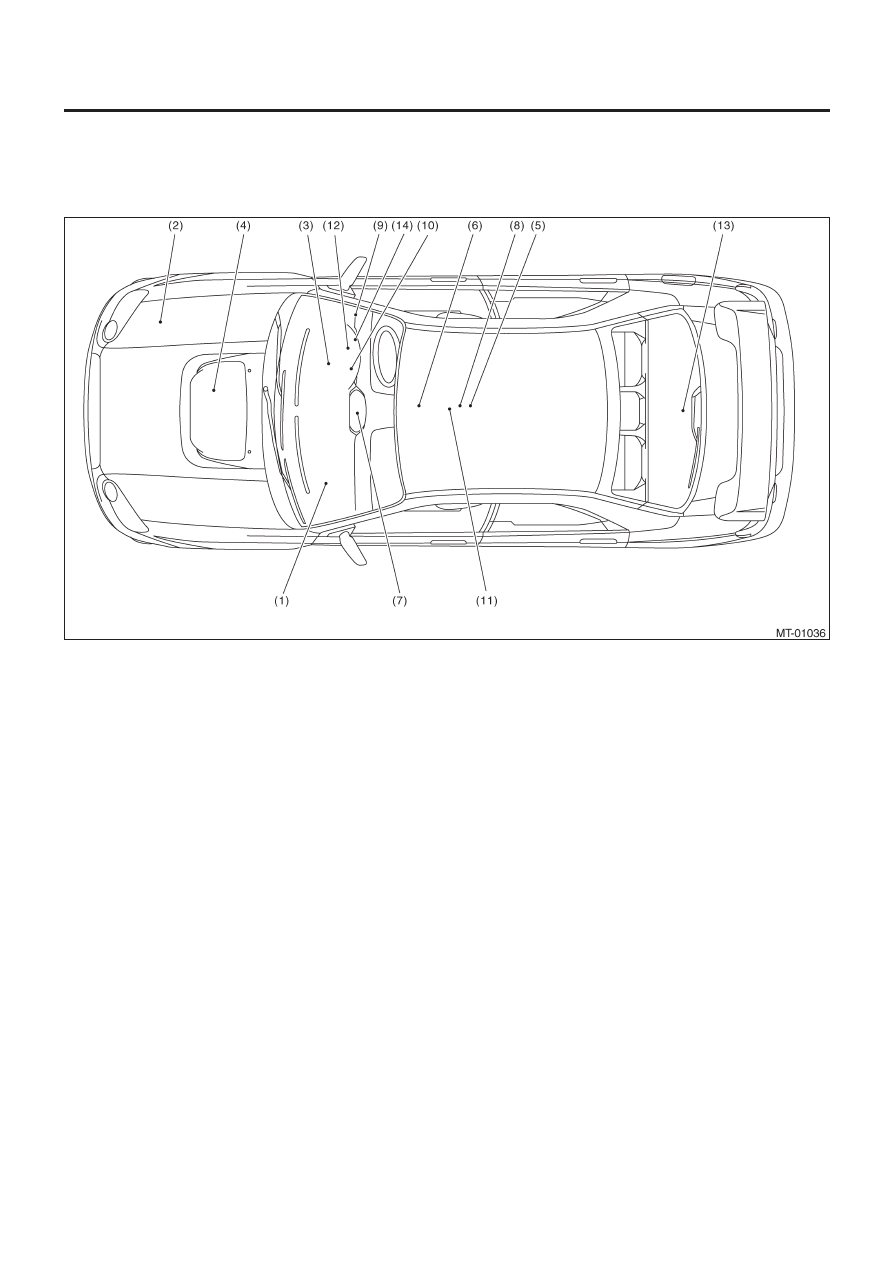

• Модель LHD

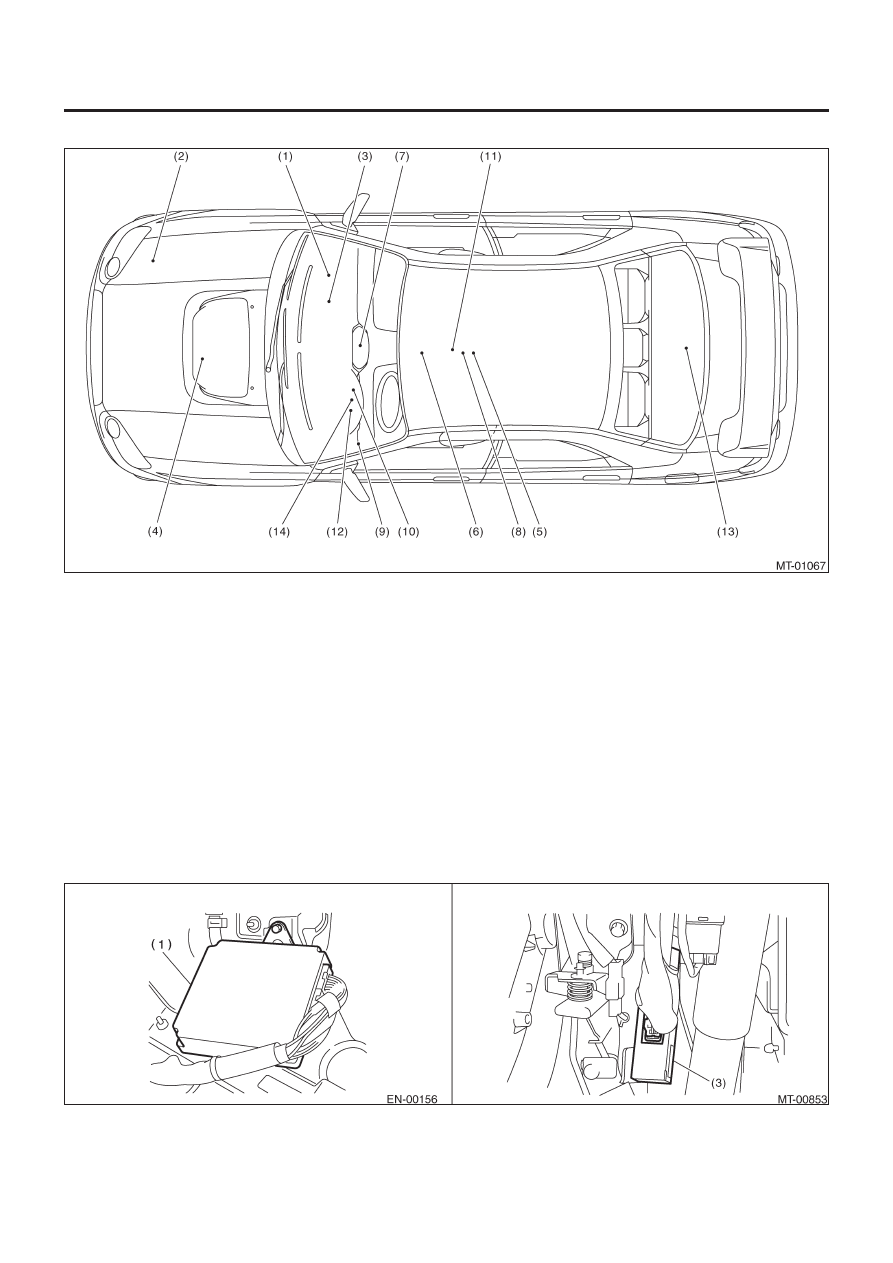

(1)  Модуль управления двигателем (ECM)
(2)  Модуль управления ABS & узел управления гидравли-

кой (ABSCM&H/U)

(3)  Модуль управления контролируемого водителем ме-

жосевого дифференциала

(4)  Датчик положения дросселя
(5) Боковой

датчик

(6)  Шкала управления межосевого дифференциала
(7) Межосевой

дифференциал

(8)  Переключатель ручного режима
(9)  Реле контролируемого водителем межосевого диффе-

ренциала

(10) Индикатор контролируемого водителем межосевого

дифференциала (индикатор диагностики контролируе-
мого водителем межосевого дифференциала)

(11)  Переключатель стояночного тормоза
(12)  Переключатель тормозных огней
(13)  Датчик температуры масла заднего дифференциала
(14)  Коннектор связи данных (Для Селекторного Монитора

Subaru)

(1)
EN-00156

MT-00853
6MT(diag)-6
Местонахождение электрических компонентов

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ (ДИАГ-
НОСТИКА)
Модель LHD

MT-00957

MT-00852

MT-00854

MT-00855

Модель RHD
