ОБЩЕЕ ОПИСАНИЕ

6MT-11

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

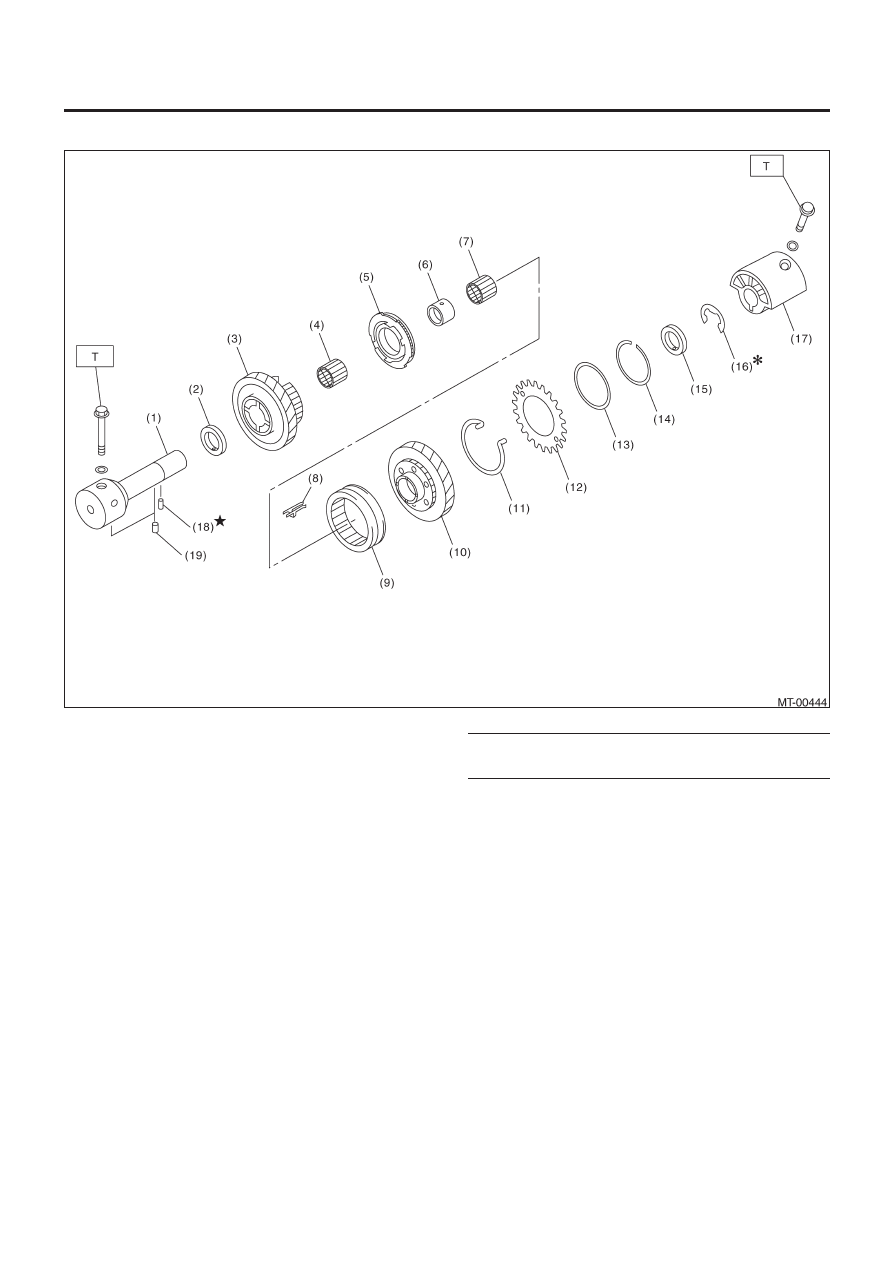

9.  УСТРОЙСТВО РЕВЕРСИВНОГО ШКИВА

(1) Основание

COMPL

(2) Шайба
(3)  Реверсивный шкив №. 2
(4) Игольчатый

подшипник

(5)  Комплект синхронизатора реверсивного шкива
(6)  Втулка реверсивного шкива
(7) Игольчатый

подшипник

(8) Вставка

переключателя

(9)  Реверсивная стыковочная муфта
(10) Реверсивный шкив
(11) Пружина
(12) Вспомогательная шестерня
(13) Фрикционная пластина
(14) Обжимочное кольцо
(15) Шайба
(16) Обжимочное кольцо
(17)  Держатель реверсивного шкива
(18) Пружинный фиксатор
(19) Детонационная шпилька

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

25(2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

6MT-12

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

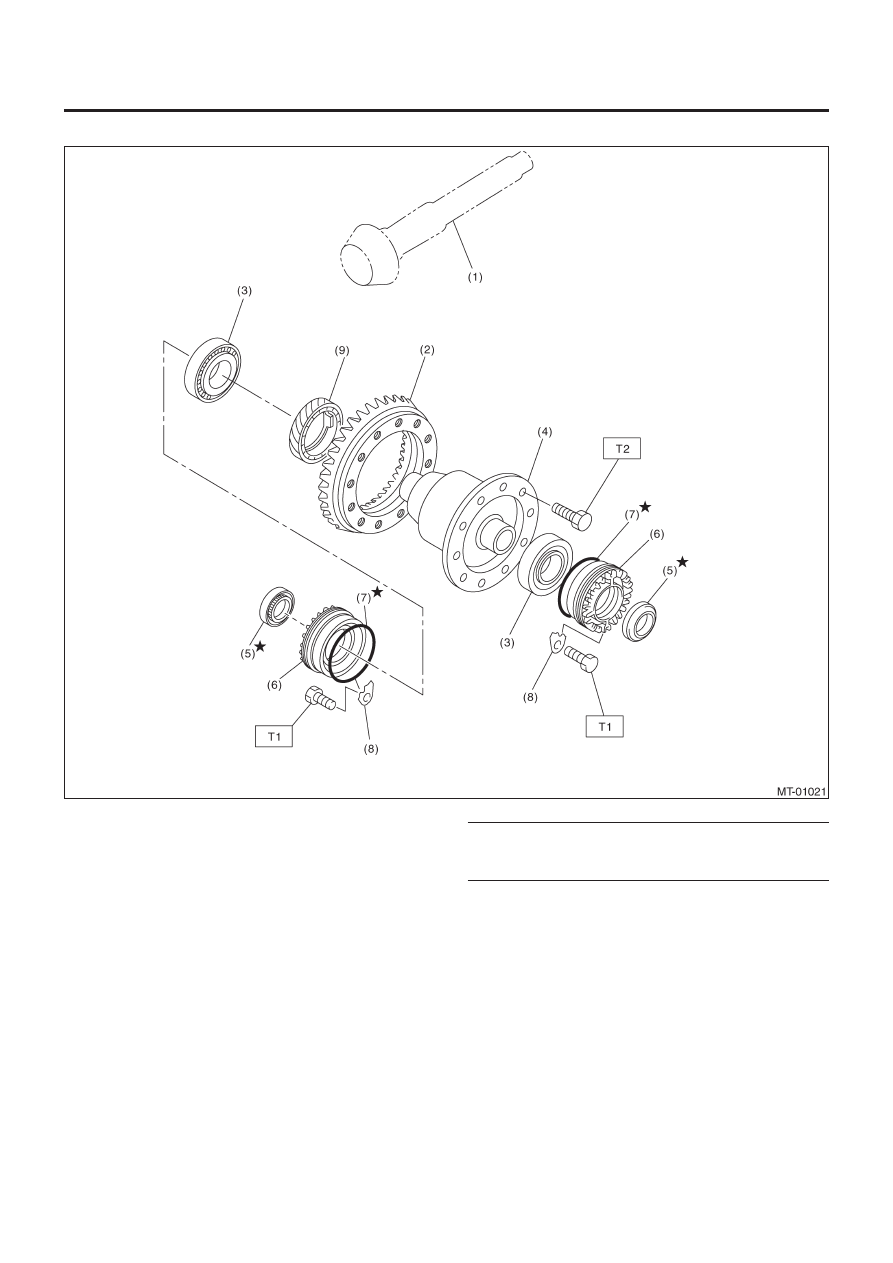

10. ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ С LSD

(1)  Вал ведущей шестерни
(2)  Гипоидная ведомая шестерня
(3) Роликовый

подшипник

(4)  Устройство корпуса дифференциала
(5) Сальник
(6)  Боковой фиксатор дифференциала
(7) Кольцевой

уплотнитель

(8)  Запорная пластина фиксатора
(9)  Ведущая шестерня спидометра

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

25 (2.5, 18.1)

T2:

69 (7.0,50.9)

ОБЩЕЕ ОПИСАНИЕ

6MT-13

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

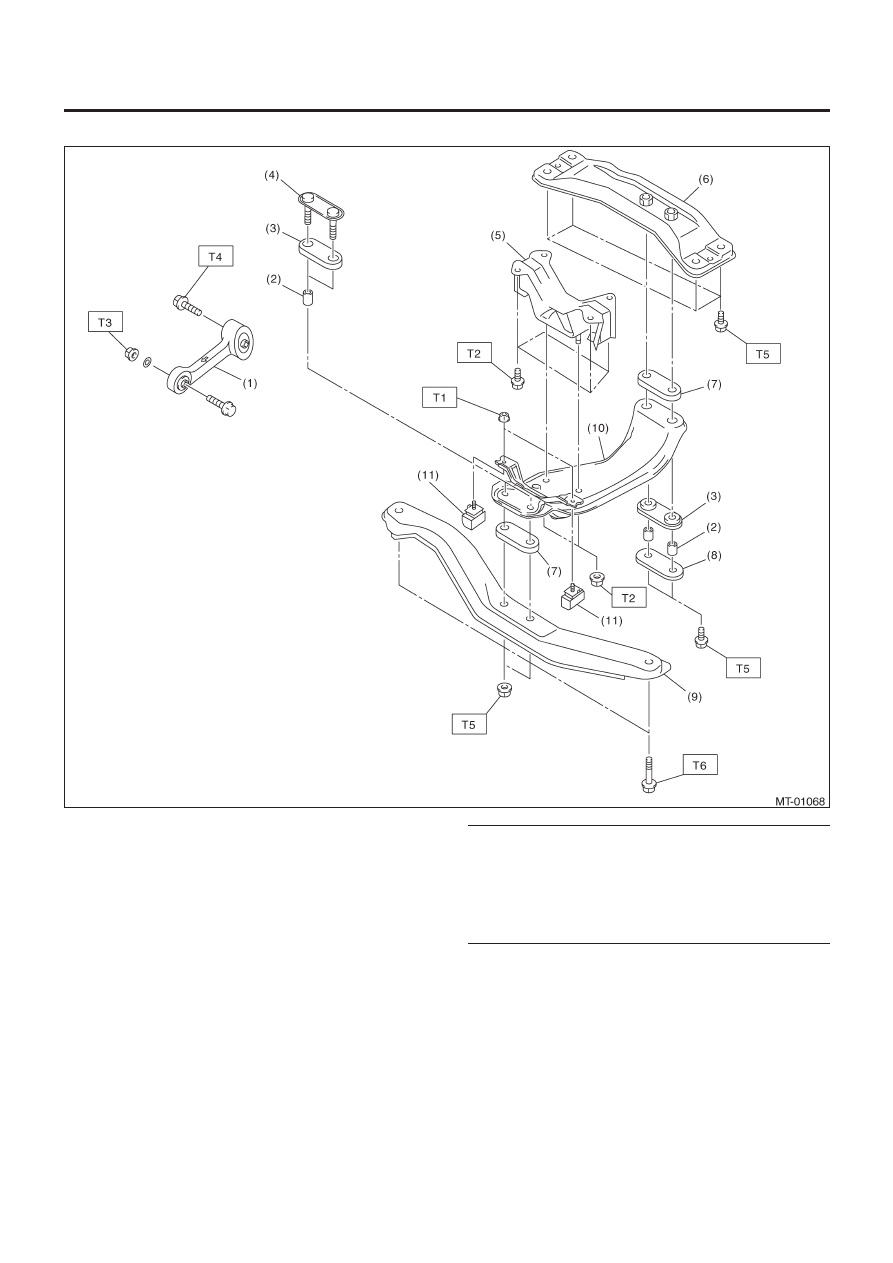

11. КРЕПЛЕНИЕ ТРАНСМИССИИ

(1) Продольный

стопор

(2) Расширитель
(3) Подушка

C

(4) Передняяя

пластина

(5)  Задняя резиновая подушка
(6) Задняя

поперечина

(7) Подушка

D

(8) Задняя

пластина

(9) Передняя

поперечина

(10) Центральная поперечина
(11) Динамический демпфер

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.5 (0.76,5.5)

T2:

35 (3.6,25.8)

T3:

50 (5.1,36.9)

T4:

58 (5.9,42.8)

T5:

70 (7.1,51.6)

T6:

140 (14.3, 103)

ОБЩЕЕ ОПИСАНИЕ

6MT-14

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• При разборке корпуса и других легкосплавных деталей для
открывания используйте пластмассовый молоток. Не разде-
ляйте их с помощью отвертки или другого инструмента.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.

• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите масло на скользящие или вра-
щающиеся поверхности.
• Заменяйте деформированные или как-то иначе поврежден-
ные обжимочные кольца на новые.
• Перед установкой кольцевых или сальников, нанесите дос-
таточное количество масла для предотвращения поврежде-
ния и деформации.
• Не забывайте устанавливать и устанавливайте правильно
кольцевые уплотнители, обжимочные кольца и другие подоб-
ные детали.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Избегайте повреждений сопряженных поверхностей корпуса.
• Перед нанесением уплотнителя полностью снимите старый
уплотнитель.

D:  ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

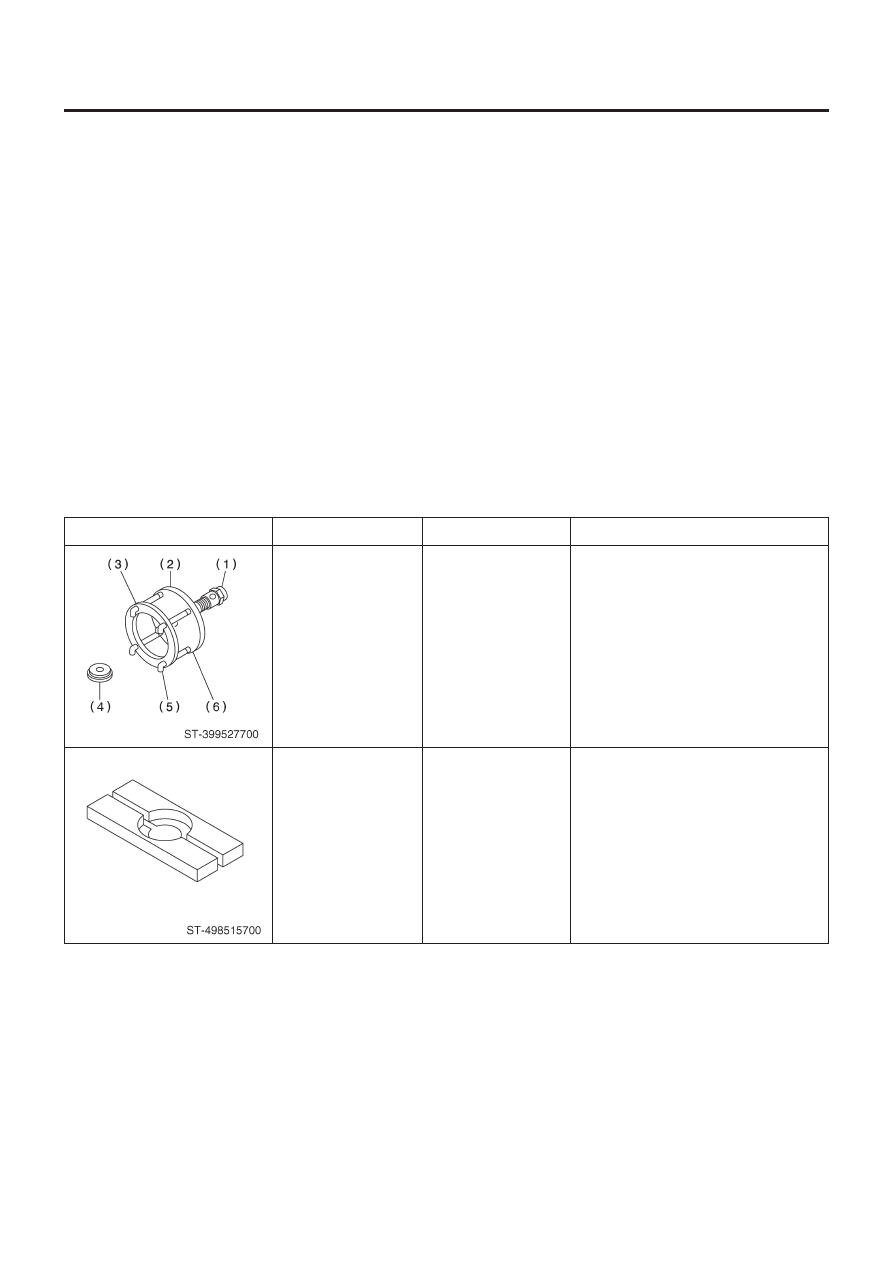

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

399527700

498515700

КОМПЛЕКТ
ВЫТЯГИВАТЕЛЯ

СЪЕМНИК

Используется для демонтажа и установки
роликовго подшипника (дифференциал).
(1) БОЛТ (899521412)
(2) ВЫТЯГИВАТЕЛЬ (399527702)
(3) ДЕРЖАТЕЛЬ (399527703)
(4) АДАПТЕР (398497701)
(5) БОЛТ (899520107)
(6) ГАЙКА (021008000)

Используется для демонтажа роликового
подшипника вала ведущей шестерни.

ОПИСАНИЕ

ПОМЕТКИ
