ОБЩЕЕ ОПИСАНИЕ

6MT-3

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

B: КОМПОНЕНТ

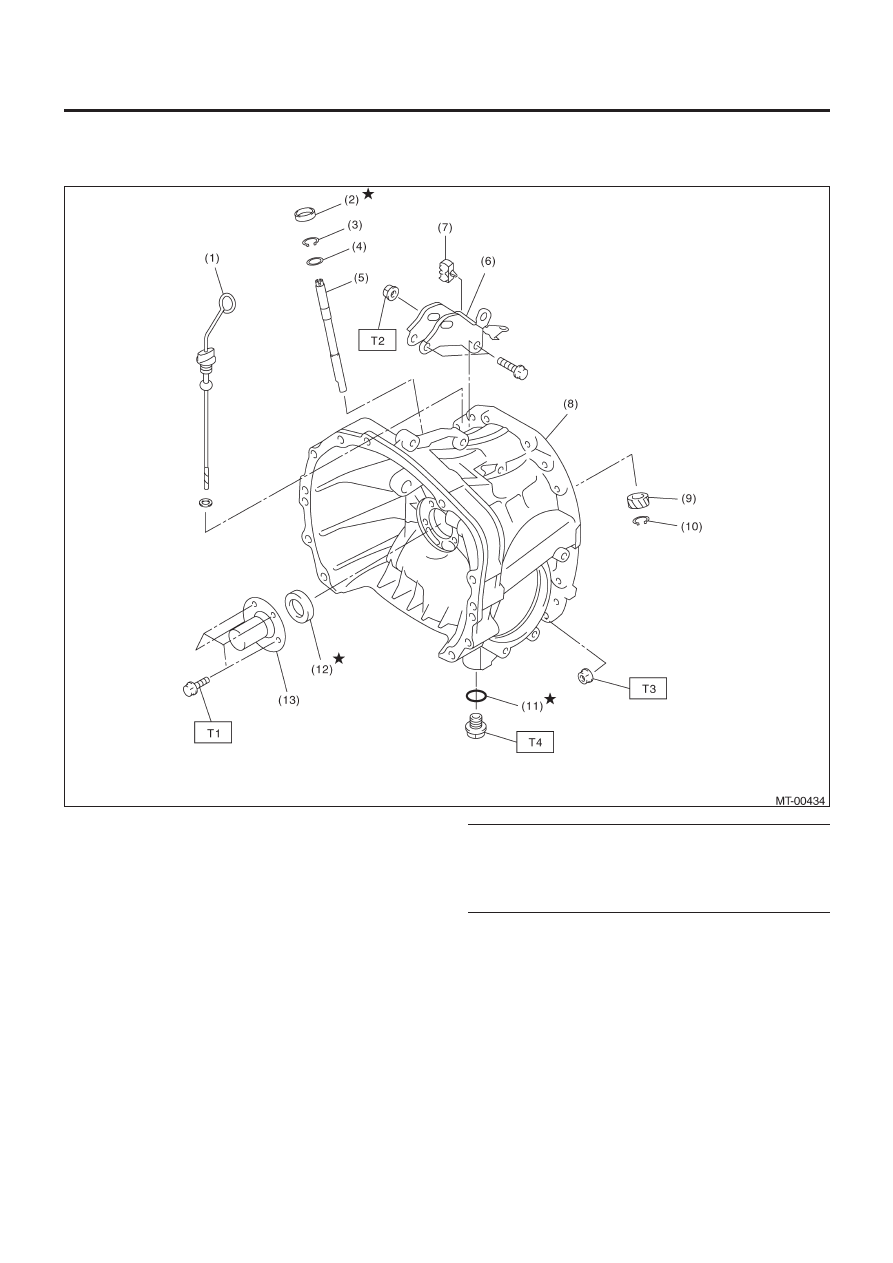

1. КОЖУХ СЦЕПЛЕНИЯ

(1)  Измеритель уровня масла
(2) Сальник
(3) Обжимочное

кольцо

(4) Шайба
(5)  Вал шестерни спидометра
(6) Кронштейн

продольного

стопора

(7) Зажим
(8) Кожух

сцепления

(9)  Ведомая шестерня спидометра
(10) Обжимочное кольцо
(11) Прокладка
(12) Сальник
(13)  Направляющая подшипника высовбождения муфты

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

41 (4.2,30.2)

T3:

50 (5.1,36.9)

T4:

70 (7.1,51.6)

ОБЩЕЕ ОПИСАНИЕ

6MT-4

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

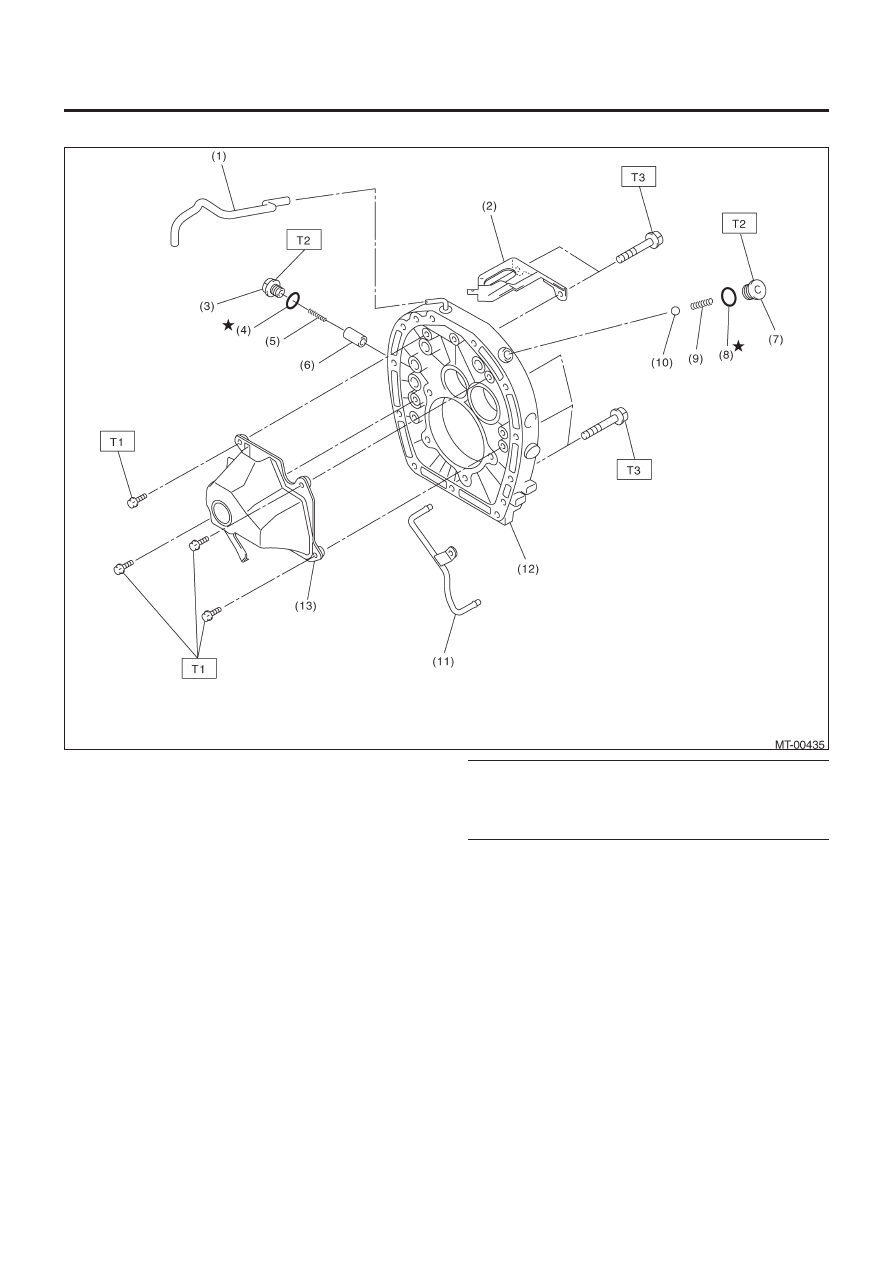

2. ПЛАСТИНА АДАПТЕРА

(1) Вентиляционный

шланг

(2) Опора

проводки

трансмиссии

(3) Заглушка
(4) Прокладка
(5) Пружина
(6) Плунжер
(7) Заглушка
(8) Прокладка
(9) Пружина
(10) Шарик
(11) Смазочная трубка
(12) Пластина адаптера
(13) Масляная камера

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

37 (3.8,27.3)

T3:

50 (5.1,36.9)

ОБЩЕЕ ОПИСАНИЕ

6MT-5

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

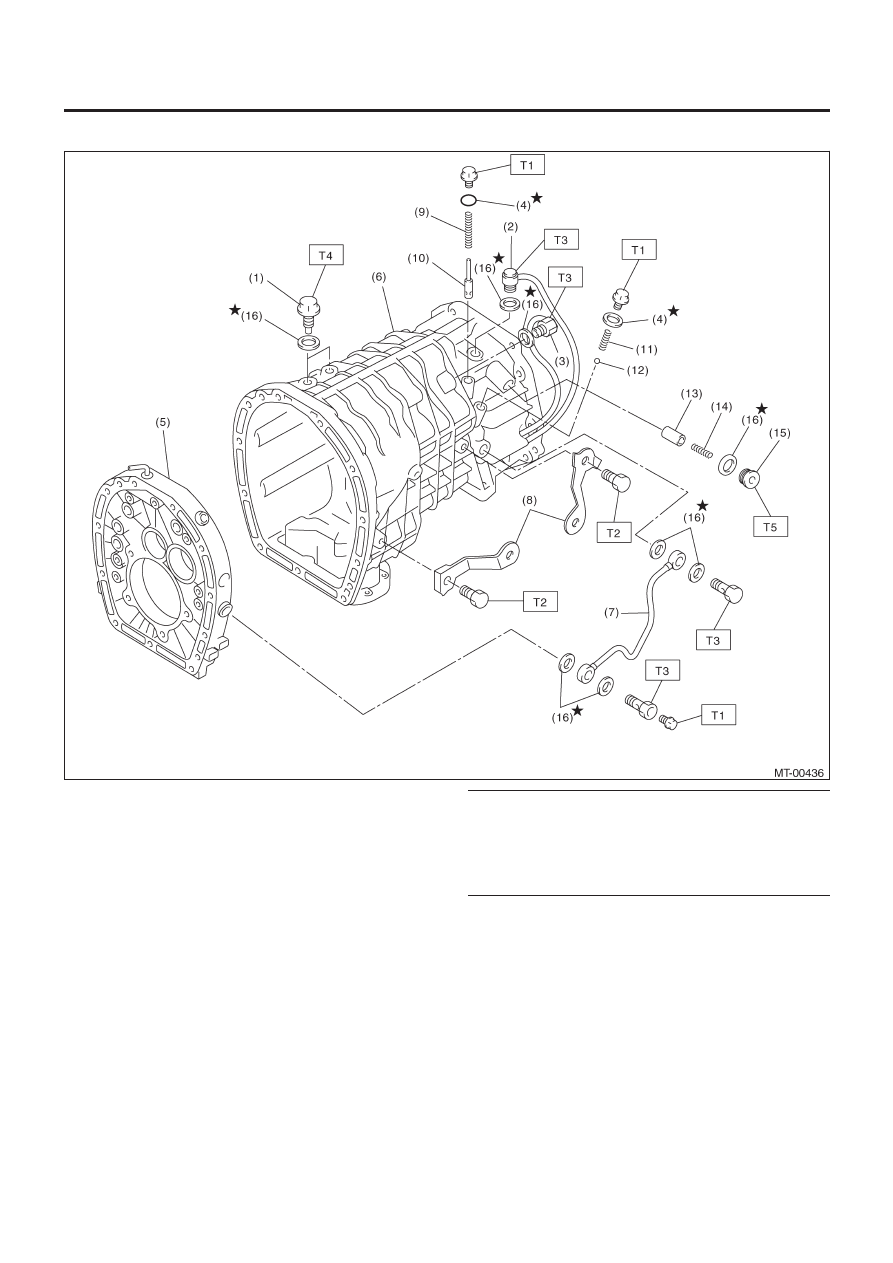

3. КОРПУС ТРАНСМИССИИ

(1) Вспомогательный

болт

(2) Нейтральный

переключатель

(3)  Переключатель огней заднего хода
(4) Кольцевой

уплотнитель

(5) Пластина

адаптера

(6) Корпус

трансмиссии

(7) Масляная

трубка

(8) Кронштейн

проводки

(9) Возвратная

пружина

(10)  Перепускной клапан давления
(11) Возвратная пружина
(12) Шарик
(13) Плунжер
(14) Пружина
(15) Заглушка
(16) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    13(1.3,9.6)
T2:    16(1.6,11.8)
T3:   32(3.3,23.6)
T4:   34(3.5,25.1)
T5:   41(4.2,30.2)

ОБЩЕЕ ОПИСАНИЕ

6MT-6

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

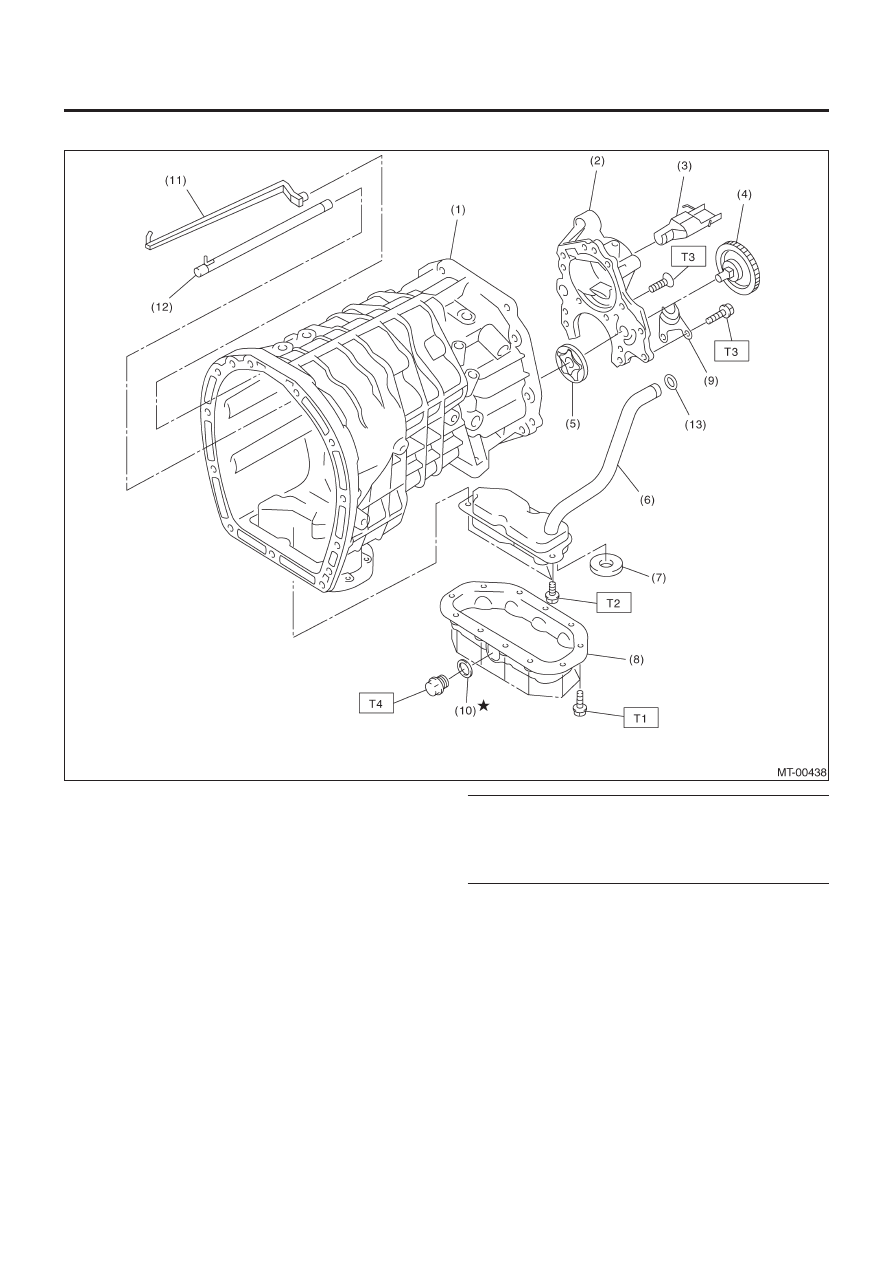

4. ПОДДОН КАРТЕРА И МАСЛЯНЫЙ НАСОС

(1) Главный

корпус

(2)  Крышка масляного насоса
(3) Масляная

направляющая

(4)  Устройство ведомой шестерни масляного насоса
(5)  Устройство ротора масляного насоса
(6) Устройство

фильтра

(7) Магнит
(8)

Поддон картера

(9)

Пластина

(10) Прокладка
(11) Масляная направляющая
(12) Масляная трубка
(13) Кольцевой уплотнитель

.

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

10  (1.0, 7.4)

T3:

25 (2.5, 18.1)

T4:

44 (4.5,32.5)
