Subaru Impreza: трансмиссия и сцепление. Руководство - часть 69





ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(diag)-93

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

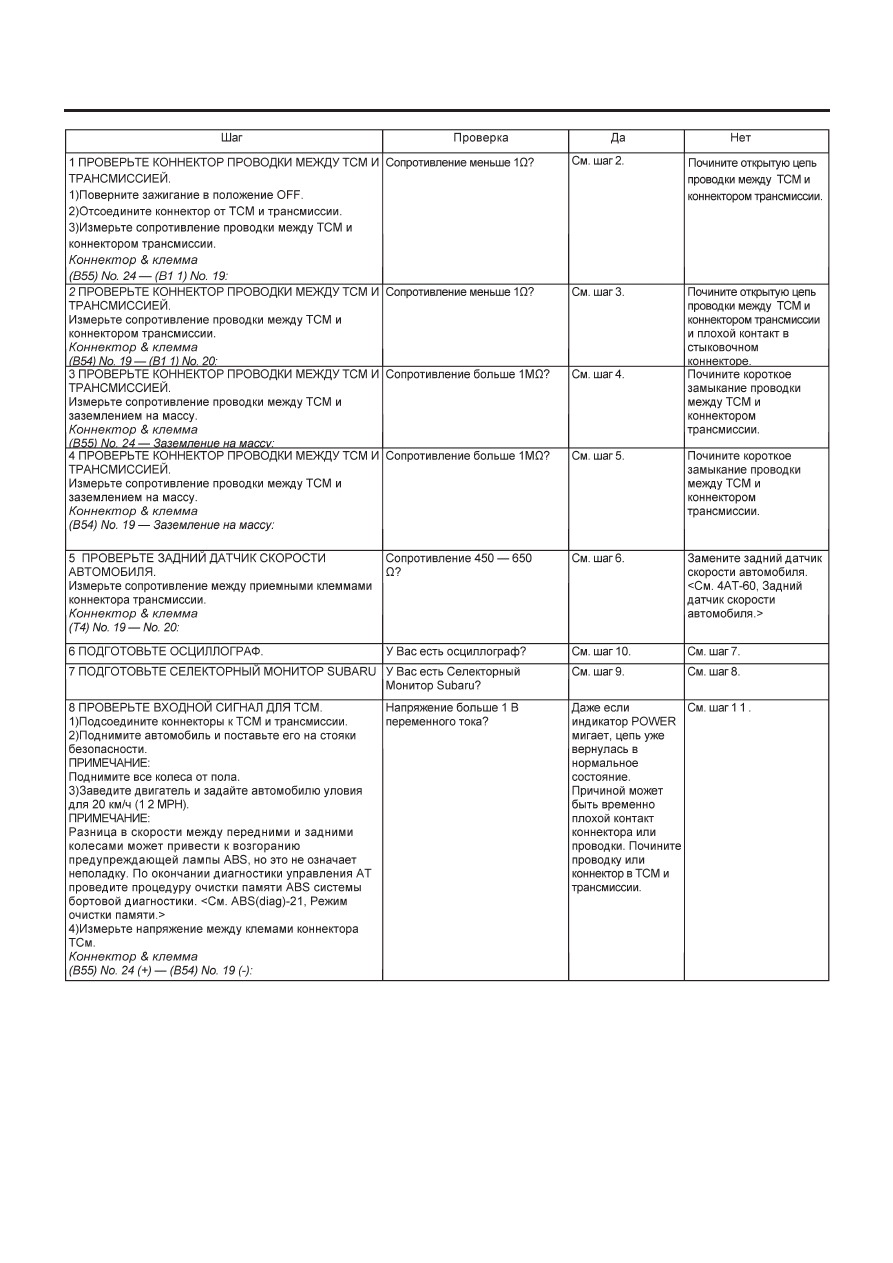

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(diag)-94

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

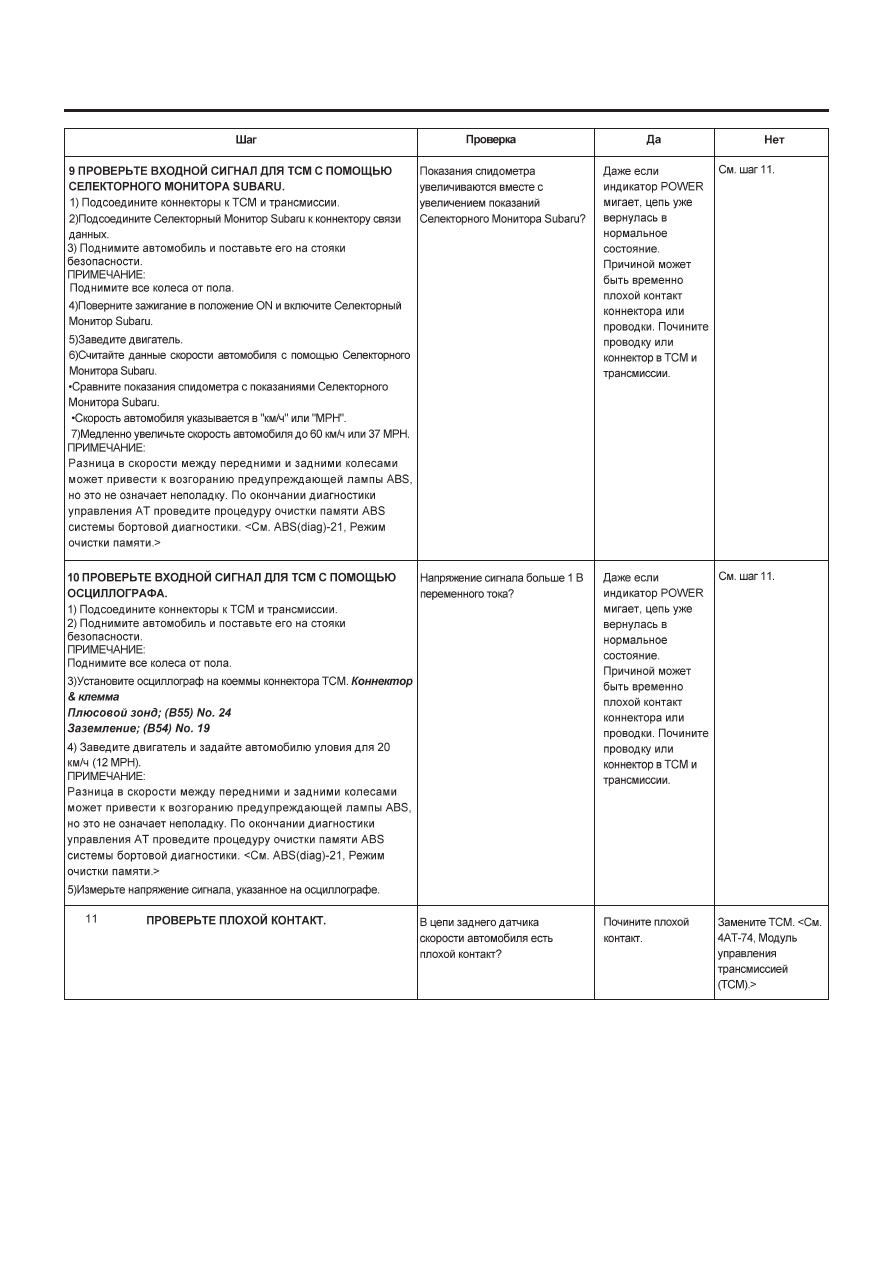

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(diag)-95

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

15. Процедура диагностики без диагностического кода неполадки (DTC)

A: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ FWD

ДИАГНОЗ:
•
СИД не загорается даже при включенном переключателе FWD.
• Цепь переключателя FWD открыта или замкнута.

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Переключатель
зажигания

Комбинационный прибор

Аккумулятор

Переключатель FWD

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(diag)-96

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

МОДЕЛЬ RHD

Переключатель
зажигания

Комбинационный прибор

Аккумулятор

Переключатель FWD
