Subaru Impreza: трансмиссия и сцепление. Руководство - часть 44





ГЛАВНЫЙ КОРПУС ТРАНСМИССИИ AT

4AT-133

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

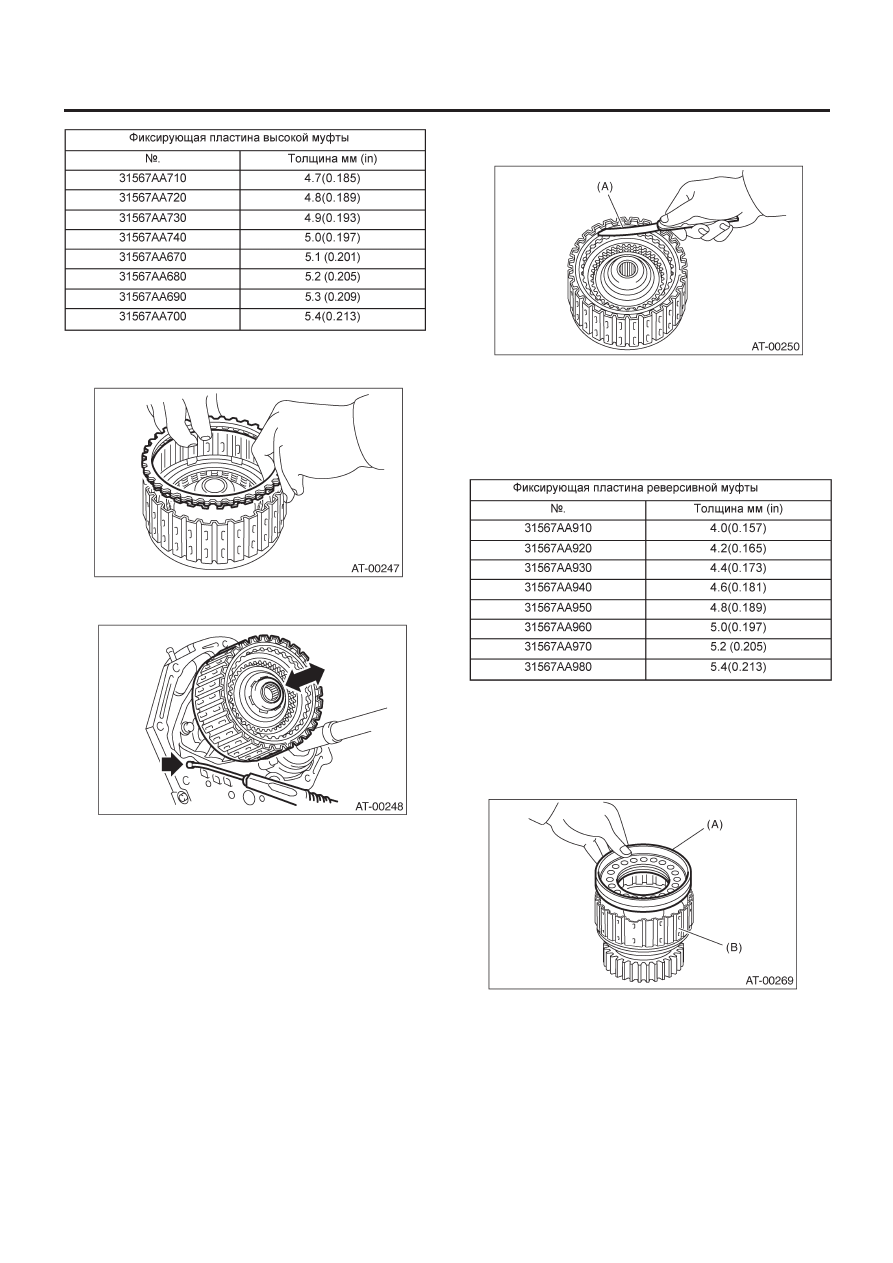

12) Выбор фиксирующей пластины реверсивной муфты.

(1)  Установите ведомый диск, ведущий диск, фиксирую-

щую пластину и обжимочное кольцо.

(2)  Направьте прерывистый сжатый воздух для проверки

работы.

(3)  Измерьте зазор между фиксирующей пластиной и об-

жимочным кольцом (реверсивная муфта). В это время
не нажимайте на фиксирующую пластину.

Начальный стандарт:

0.5 — 0.8 мм (0.020 — 0.031 in)

Предельная толщина:

1.2  мм (0.047 in)

(A)    Измеритель толщины

Если превышается указанный предельный допуск, выберите
подходящую фиксирующую пластину высокой муфты. Если
она превышает сервисный предел, замените ведущий диск
на новый и отрегулируйте его в соответствии со специфика-
циями.

2. ПЛАНЕТАРНАЯ ПЕРЕДАЧА, НИЗКАЯ МУФТА

1) Установите вытяжное кольцо на поршень низкой муфты.
2) Установите поршень низкой муфты на барабан низкой
муфты.

(A)  Поршень низкой муфты
(B)  Барабан низкой муфты

ГЛАВНЫЙ КОРПУС ТРАНСМИССИИ AT

4AT-134

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

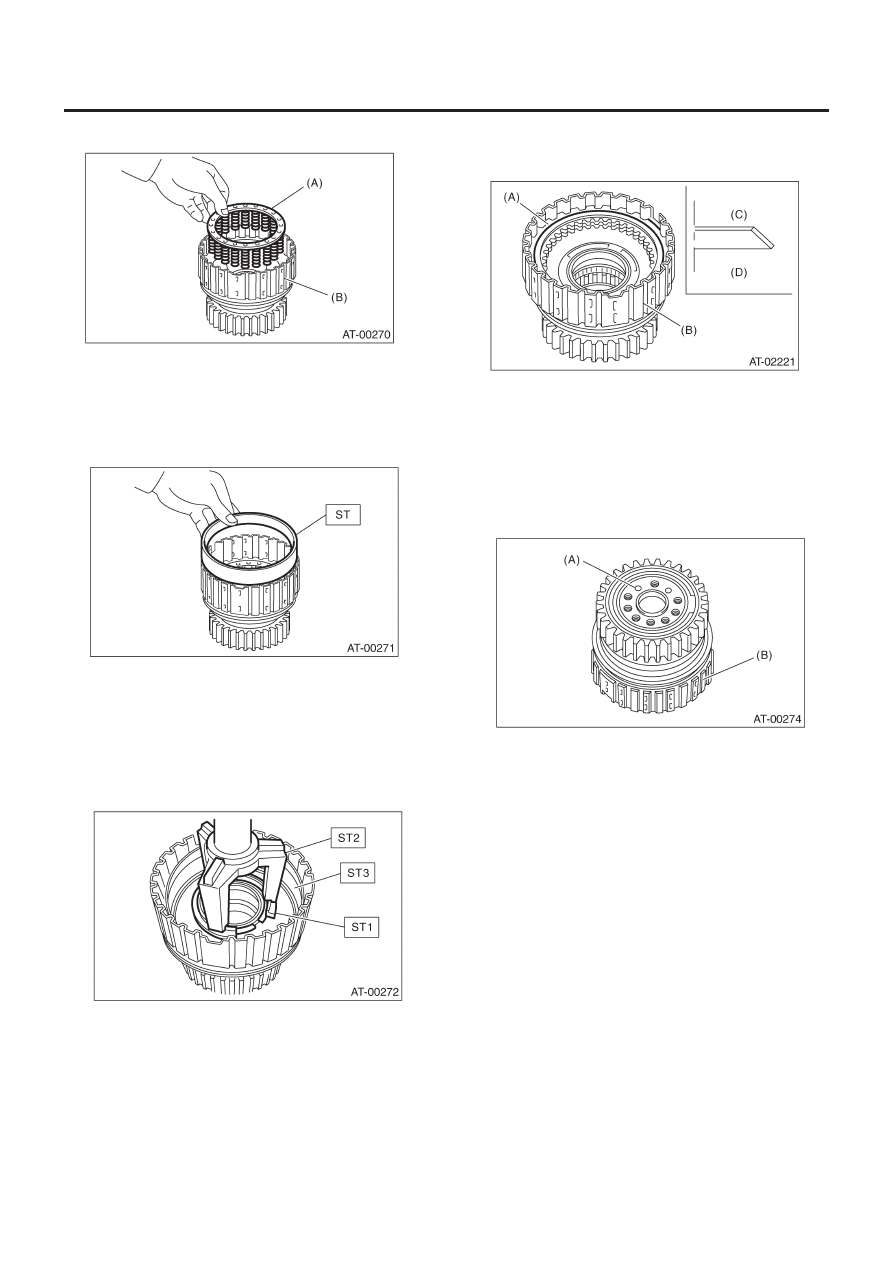

3) Установите пружинный фиксатор на поршень низкой муфты.

(A) Пружинный

фиксатор

(B)  Барабан низкой муфты

4) Установите ST на барабан низкой муфты.

ST

498437100

НАПРАВЛЯЮЩАЯ ПОРШНЯ
НИЗКОЙ МУФТЫ

5) Установите крышку на поршень с помощью пресса, ис-
пользуя ST1 и ST2, и поставьте обжимочное кольцо. Вр время
установки следите за тем, чтобы уплотнитель крышки не сло-
жился.

ST1

498627100

ПОДКЛАДКА

ST2

398673600

КОМПРЕССОР

ST3

498437100

НАПРАВЛЯЮЩАЯ ПОРШНЯ
НИЗКОЙ МУФТЫ

6) Установите тарельчатый диск, ведомые диски, ведущие
диски и фиксирующую пластину и закрепите с помощью об-
жимочного кольца.

(A) Обжимочное

кольцо

(B)  Барабан низкой муфты
(C) Тарельчатый

диск

(D)  Сторона поршня низкой муфты

7) Проверьте работу низкой муфты.

(1)  Снимите одностороннюю муфту. <См. 4AT-120, ДЕ-

МОНТАЖ, Главный корпус трансмиссии AT.>

(2)  Установите внутреннее кольцо односторонней муфты и

подведите сжатый воздух для проверки.

(A) Сжатый

воздух

(B)  Барабан низкой муфты

8) Проверка зазора низкой муфты.

(1)  Поместите прокладки одинаковой толщины по обеим сто-

ронам во избежание наклона фиксирующей пластины.

(2)  Проверьте зазор между фиксирующей пластиной и ра-

ботой низкой муфты.

Начальный стандарт:

0.7—1.1 мм (0.028 — 0.043 in)

ГЛАВНЫЙ КОРПУС ТРАНСМИССИИ AT

4AT-135

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

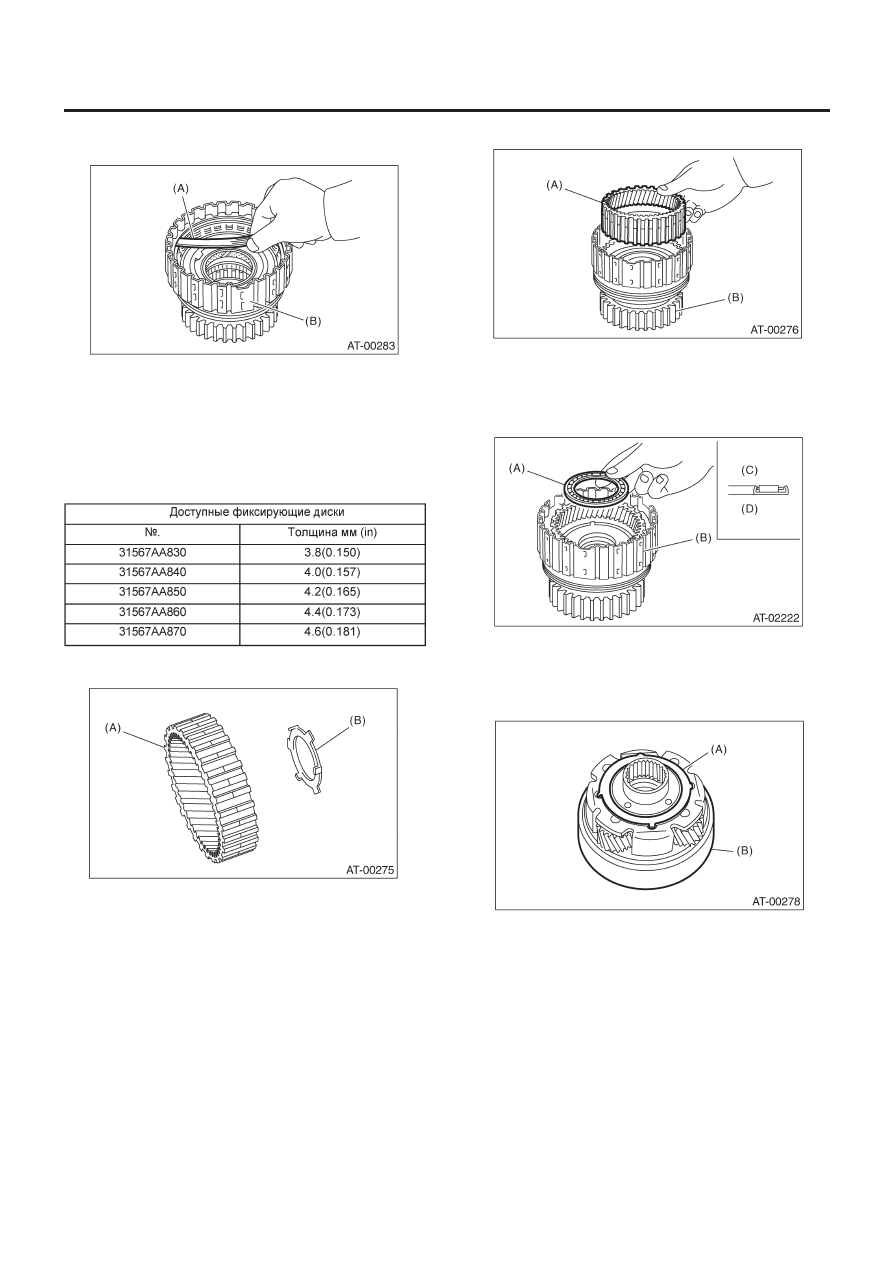

Предельная толщина:

1.6 мм (0.063 in)

(A) Измеритель

толщины

(B)  Барабан низкой муфты

Если зазор превышает указанный диапазон, выберите подхо-
дящую фиксирующую пластину, чтобы  получить стандартный
зазор. Если он превышает сервисный предел, замените ве-
дущий диск на новый и отрегулируйте его в соответствии со
спецификациями.

9) Установите шайбу на заднее зубчатое колесо внутреннего
зацепления.

(A)  Заднее зубчатое колесо
(B) Шайба

10) Установите заднее зубчатое колесо внутреннего зацепления.

(A)  Заднее зубчатое колесо
(B)  Барабан низкой муфты

11) Установите упорный игольчатый подшипник в правильном
направлении.

(A)  Упорный игольчатый подшипник
(B)  Барабан низкой муфты

12) Установите шайбу, выравнивая выступ шайбы и отверстия
в заднем водиле планетарной передачи.

(A) Шайба
(B)  Задний привод планетарной передачи

ГЛАВНЫЙ КОРПУС ТРАНСМИССИИ AT

4AT-136

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

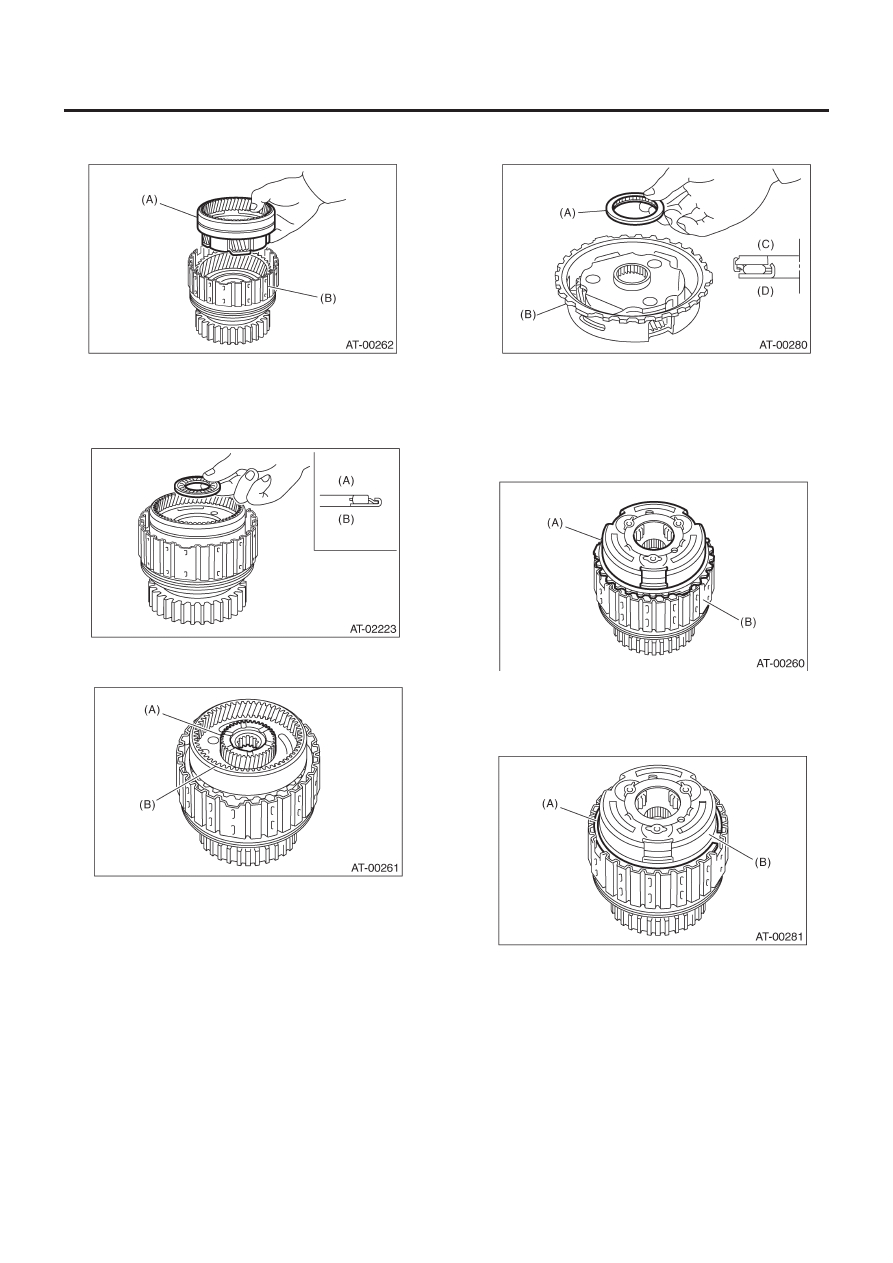

13) Установите задний привод планетарной передачи на ба-
рабан низкой муфты.

(A)  Задний привод планетарной передачи
(B)  Барабан низкой муфты

14) Установите упорный игольчатый подшипник в правильном
направлении.

15) Установите заднее солнечное колесо в правильном на-
правлении.

(A)  Заднее солнечное колесо
(B)  Задний привод планетарной передачи

16) Установите упорный игольчатый подшипник в правильном
направлении.

(A)  Упорный игольчатый подшипник
(B)  Передний привод планетарной передачи
(C)  Сторона заднего солнечного колеса
(D)  Сторона переднего водила планетарной передачи

17) Установите передний привод планетарной передачи на
барабан низкой муфты.

(A) Передний привод планетарной передачи
(B) Барабан низкой муфты

18) Установите обжимочное кольцо на барабан низкой муфты.

(A) Обжимочное

кольцо

(B)  Передний привод  планетарной передачи
