ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-8

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Крышка теплового щита

(2)  Лента топливного бака
(3) Протектор

RH

(4) Топливный

бак

(5)  Прокладка топливного насоса
(6)  Устройство топливного насоса
(7)  Датчик уровня топлива
(8)  Прокладка клап. прер. подачи топл.
(9)  Клапан прерывания подачи топлива
(10)  Шланг испарения A
(11) Зажим
(12)  Шланг испарения В
(13) Соединительная трубка
(14)  Шланг испарения С
(15)  Устройство трубки  испарения
(16) Трубка испарения
(17)  Шланг возврата топлива A
(18) Фиксатор
(19) Быстрый коннектор
(20)  Шланг испарения D
(21)  Устройство топливной трубки
(22)  Шланг возврата топлива В
(23)  Шланг испарения E
(24)  Шланг испарения F
(25)  Шланг испарения G

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

4.4 (0.45, 3.3)

T2:

7.4 (0.75, 5.4)

T3:

33 (3.4, 24.3)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-9

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

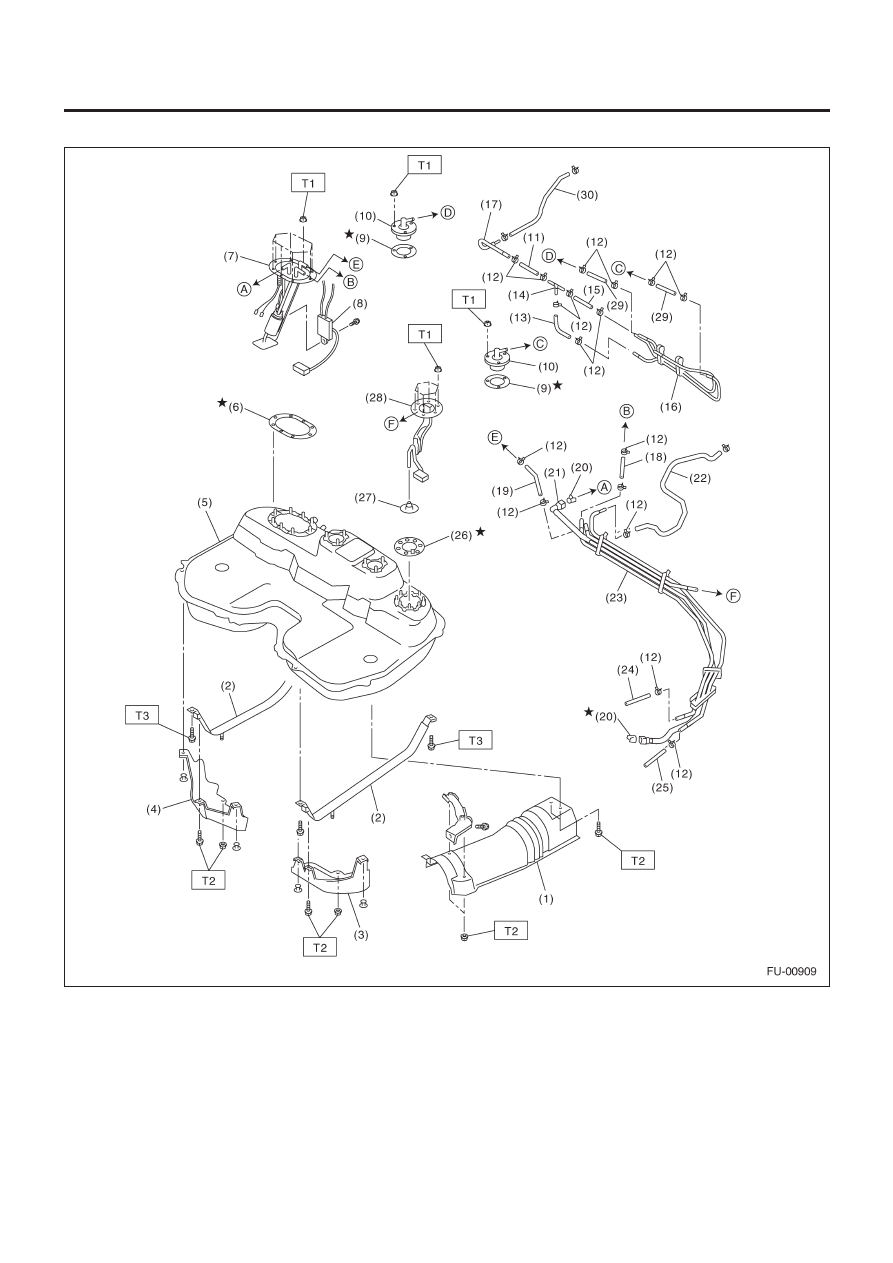

• МОДЕЛЬ 2.5 L

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-10

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)  Крышка теплового щита
(2)  Лента топливного бака
(3) Протектор

LH

(4) Протектор

RH

(5) Топливный

бак

(6)  Прокладка топливного насоса
(7)  Устройство топливного насоса
(8)  Датчик уровня топлива
(9)  Прокл. клап. прер. подачи топлива
(10)  Клапан прерывания подачи топлива
(11)  Шланг испарения A
(12) Зажим
(13)  Шланг испарения B
(14) Соединительная трубка
(15)  Шланг испарения C
(16)  Устройство трубки  испарения
(17) Трубка испарения
(18)  Шланг возврата топлива A
(19)  Шланг струйного насоса
(20) Фиксатор
(21) Быстрый коннектор
(22)  Шланг испарения E
(23)  Устройство топливной трубки
(24)  Шланг возврата топлива B
(25)  Шланг испарения E
(26)  Прокладка датчика уровня топлива ниже минимального
(27)  Фильтр струйного насоса
(28)  Датчик уровня топлива ниже минимального
(29)  Шланг испарения F
(30)  Шланг испарения G

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

4.4 (0.45, 3.3)

T2:

7.4 (0.75, 5.4)

T3:

33 (3.4, 24.3)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-11

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

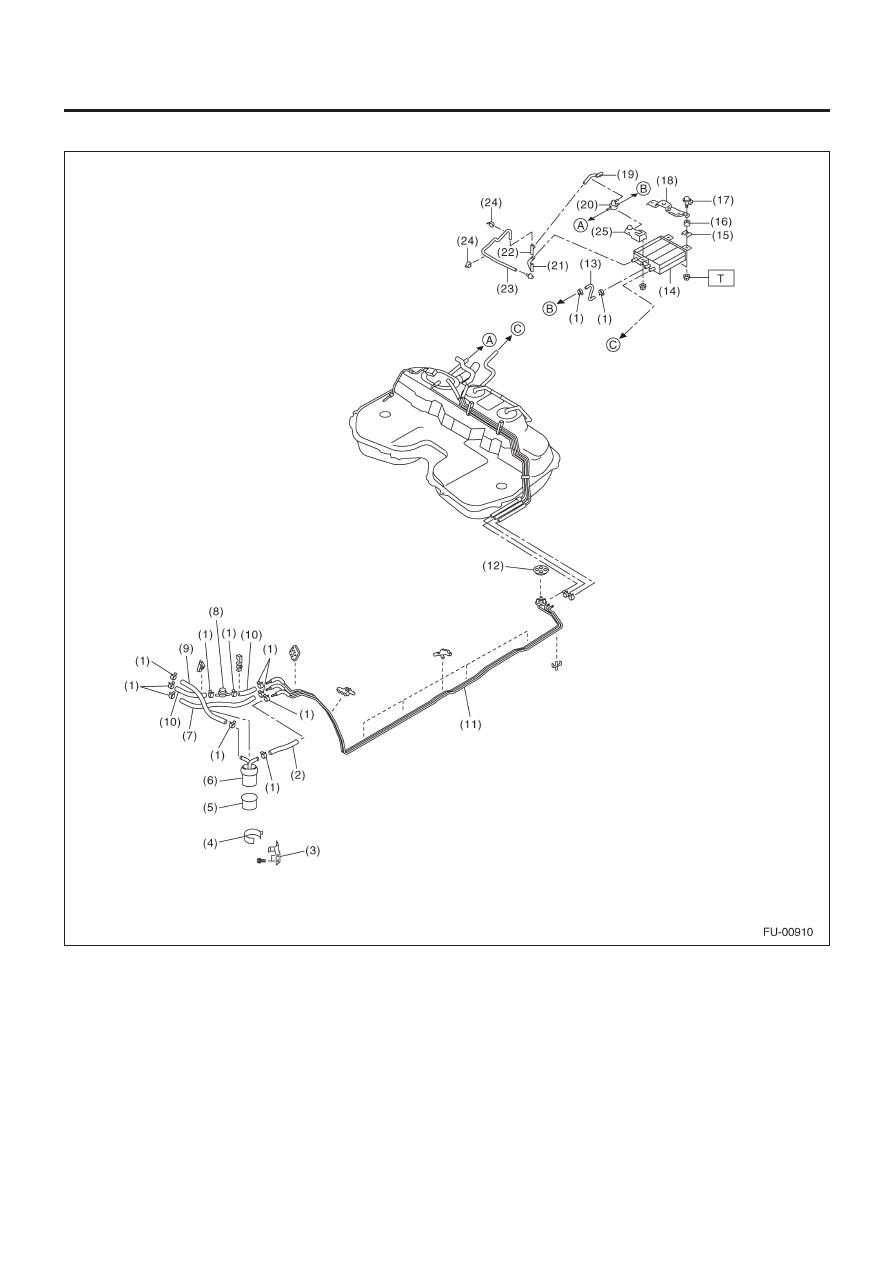

5.  ТОПЛИВОПРОВОД
