ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-4

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)  Прокладка впускного коллектора  RH
(2)  Трубка топливного инжектора
(3) Топливный

инжектор

(4) Кольцевой

уплотнитель

(5) Кольцевой

уплотнитель

(6)

Заглушка

(7) Клапан

PCV

(8)  Соленоидный клапан контроля выпуска
(9) Ниппель
(10) Впускной коллектор
(11)  Прокладка впускного коллектора LH
(12)  Протектор топливной трубки LH
(13)  Датчик температуры впускаемого воз духа и абсолют-

ного давления коллектора

(14) Кольцевой уплотнитель
(15)  Держатель шнура вилки  LH
(16)  Протектор топливной трубки  RH
(17)  Устройство топливной трубки
(18) Топливный шланг
(19) Зажим
(20) Зажим
(21) Направляющий штырь
(22)  Держатель шнура вилки  RH
(23) Кронштейн троса акселератора

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

1.5(0.15,1.1)

T2;

3.4(0.35,2.5)

T3:

6.4(0.65,4.7)

T4:

17(1.7,12.5)

T5:

19(1.9,14.0)

T6:

25 (2.5, 18.4)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-5

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

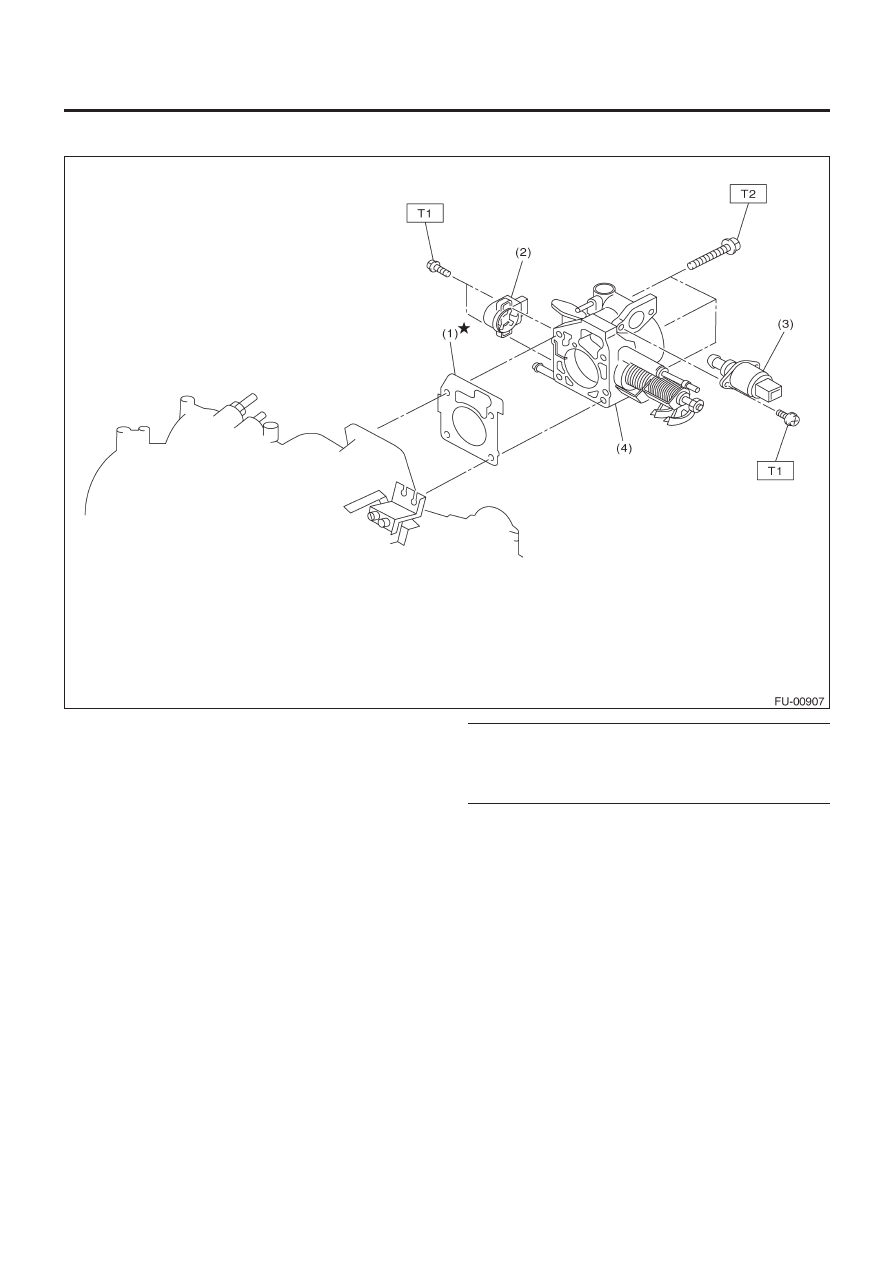

2. СИСТЕМА ЗАБОРА ВОЗДУХА

(1) Прокладка
(2)  Датчик положения дросселя
(3)  Солен. возд. клапан контроля хол. хода
(4)

Корпус дросселя

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

1.6(0.16,1.2)

T2:

22 (2.2, 16.2)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-6

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

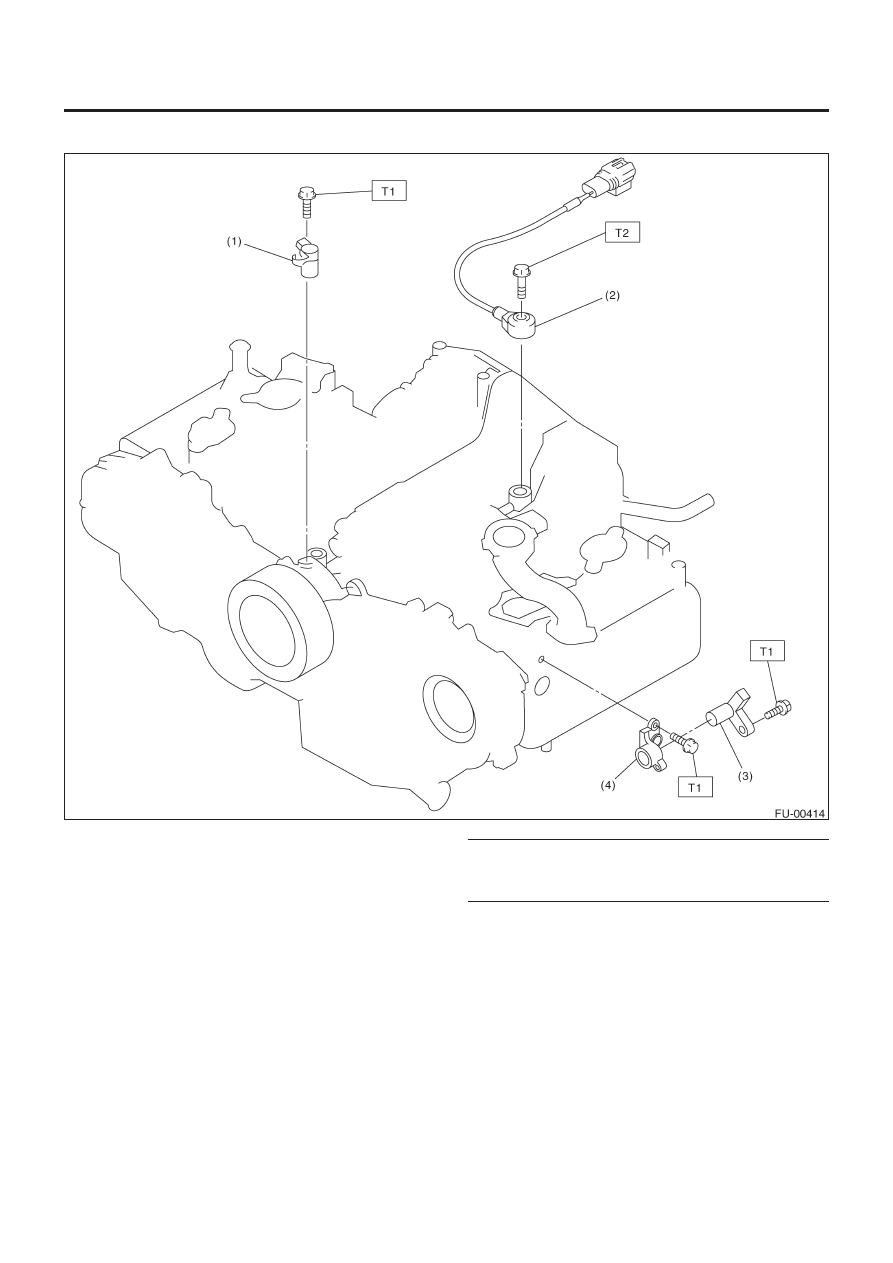

(1)  Датчик положения коленвала
(2) Датчик

детонации

(3)  Датчик положения распредвала
(4)  Суппорт датчика положения распредвала

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

6.4(0.65,4.7)

T2:

24 (2.4, 17.4)

3. ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА, РАСПРЕДВАЛА И ДЕТОНАЦИИ

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-7

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

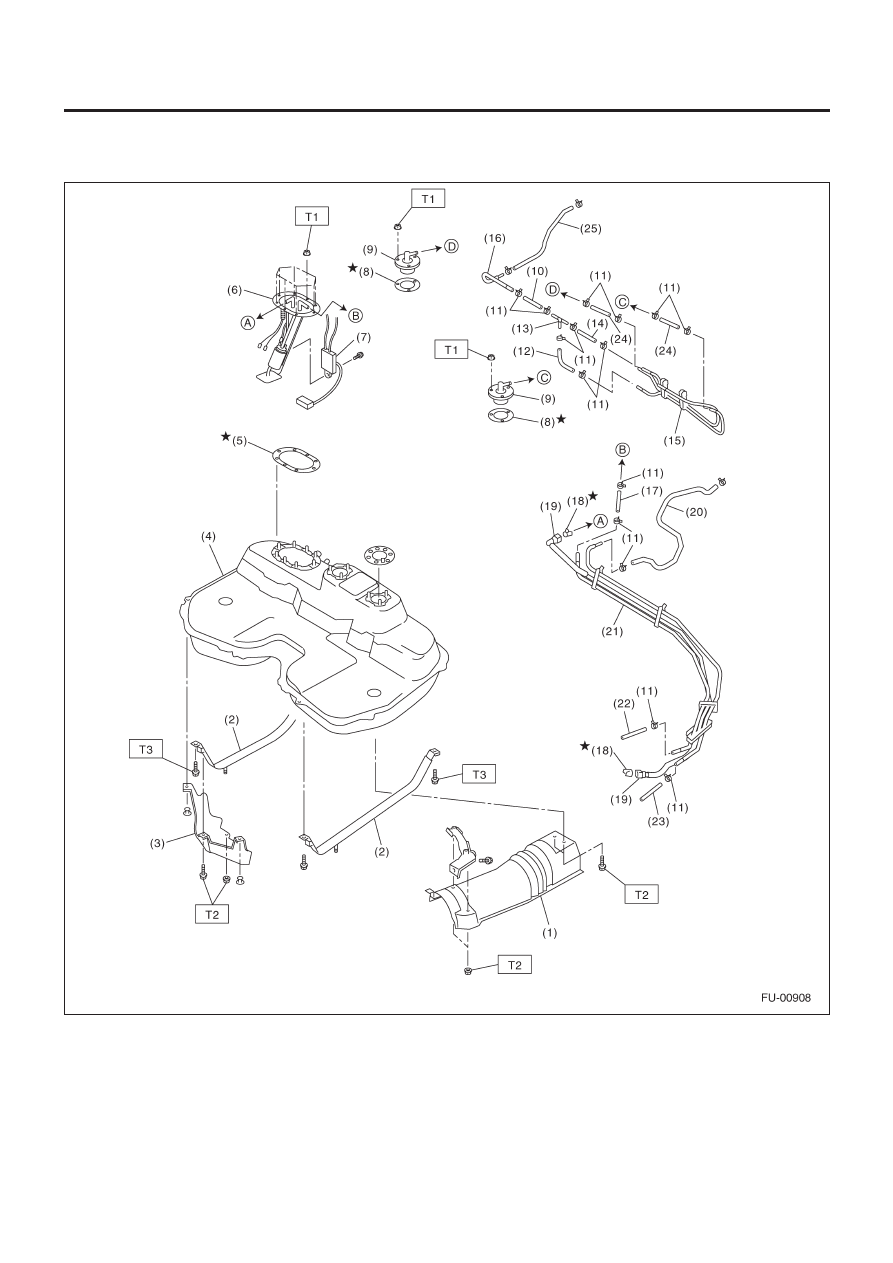

4.  ТОПЛИВНЫЙ БАК

• МОДЕЛЬ 1.6 L и 2.0 L
