ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-8

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

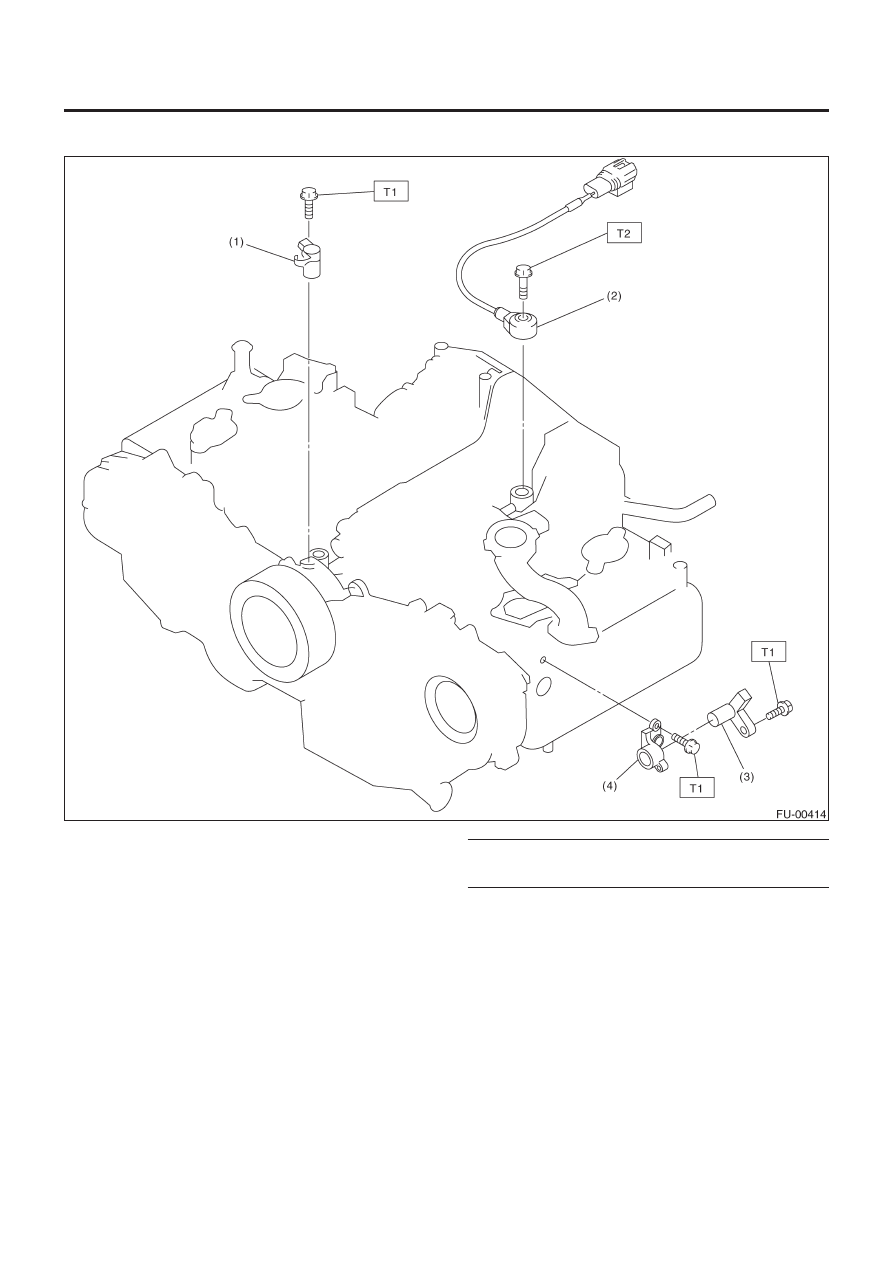

(1)  Датчик положения коленвала
(2) Датчик

детонации

(3)  Датчик положения распредвала
(4)  Суппорт датчика положения распредвала

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:   6.4(0.65,4.7) T2:   24 (2.4, 17.4)

3. ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА, РАСПРЕДВАЛА И ДЕТОНАЦИИ

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-9

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

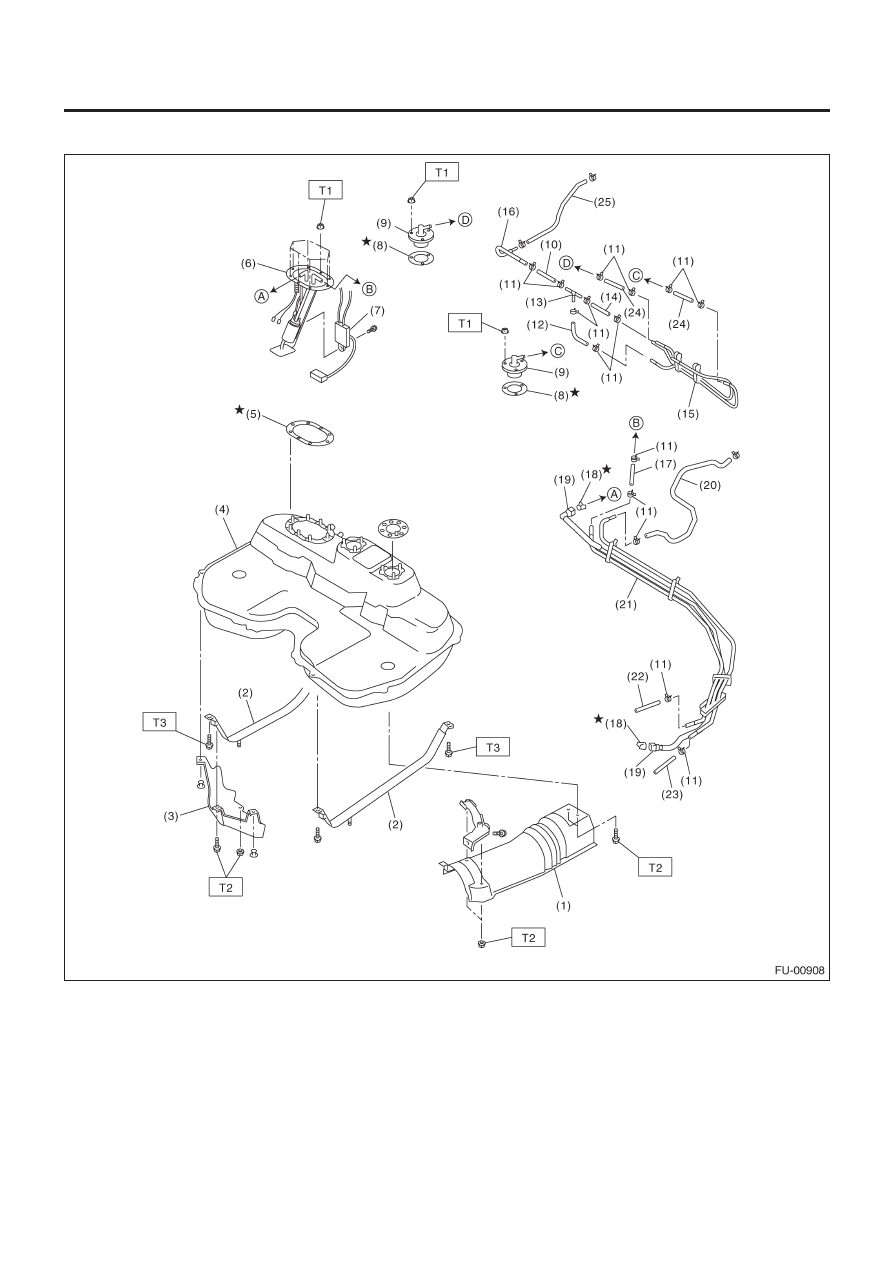

4.  ТОПЛИВНЫЙ БАК

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-10

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Крышка теплового щита

(2)

Лента топливного бака

(3) Протектор

RH

(4) Топливный

бак

(5)

Прокладка топливного насоса

(6)

Устройство топливного насоса

(7)

Датчик уровня топлива

(8)

Прокладка клап. прер. подачи топлива

(9)

Клапан прерывания подачи топлива

(10)

Шланг испарения A

(11) Зажим
(12)

Шланг испарения В

(13) Соединительная

трубка

(14)

Шланг испарения С

(15)

Устройство трубки  испарения

(16) Трубка

испарения

(17)

Шланг возврата топлива A

(18) Фиксатор
(19) Быстрый

коннектор

(20)

Шланг испарения D

(21)

Устройство топливной трубки

(22)

Шланг возврата топлива В

(23) Шланг

испарения

E

(24) Шланг

испарения

F

(25) Шланг

испарения

G

Момент затяжки: Н-м (кгс-м, ft-lb) (kgf-m, ft-lb)

T1:

4.4 (0.45, 3.3)

T2:

7.4 (0.75, 5.4)

T3:

33 (3.4, 24.3)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-11

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

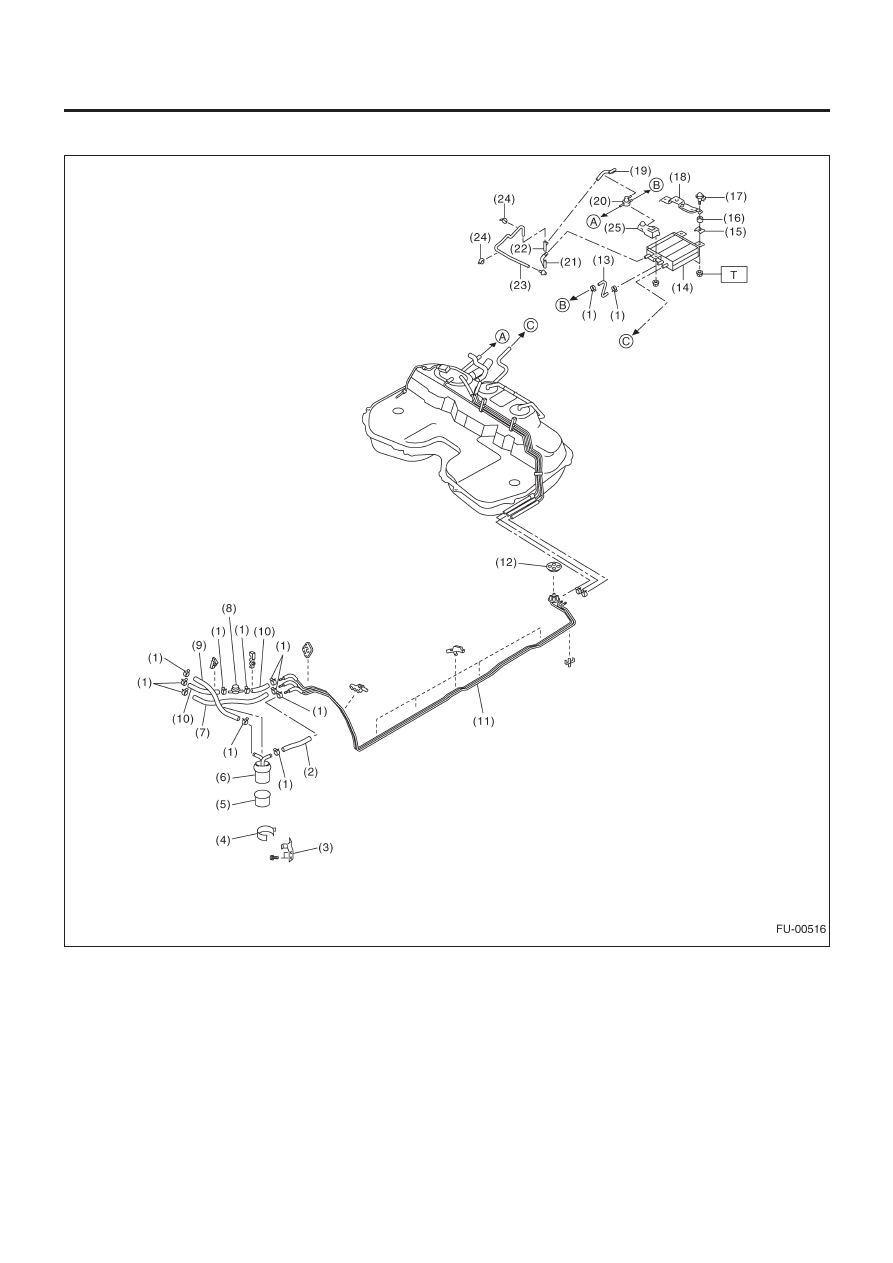

5.  ТОПЛИВОПРОВОД
