Wiring Diagram for Power Supplies  5-5

Electrical Wiring Diagram

(LHD)

A. CONNECTOR INFORMATION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Main

Engine - Starter “ST”

Engine - Alternator

Engine - Alternator

Engine - Floor (RH)

Engine - Floor (RH)

Main - Floor (LH)

Main - Floor (RH)

Main - Floor (RH)

W/H Main

W/H Main

W/H Floor (LH)

W/H Floor (LH)

C103 (6Pin, Colorless)

C109 (16Pin, White)

C112 (1Pin, Black)

C113 (4Pin, Black)

C113 (2Pin, Black)

C115 (15Pin, Black)

C115 (8Pin, Black)

C213 (22Pin, White)

C217 (20Pin, Green)

C221 (20Pin, Gray)

S203 (14Pin, Black)

S207 (14Pin, Black)

G201

G302

Connecting Wiring

Harness

Engine Room Fuse Box

Engine Room Fuse Box

RR Pre-Heating Unit

Alternator

Alternator

Under the Coolant Reserve Tank

Under the Coolant Reserve Tank

FRT TGS Lever

Inside Passenger Side Cowl PNL

Inside Passenger Side Cowl PNL

Under the Relay Box RR Left the Cluster

Inside the Right A/V Head Unit

Under Driver Seat

Under Driver Seat

GSL

GSL

Power Sheet (Warmer)

GND

Remark

Connector Position

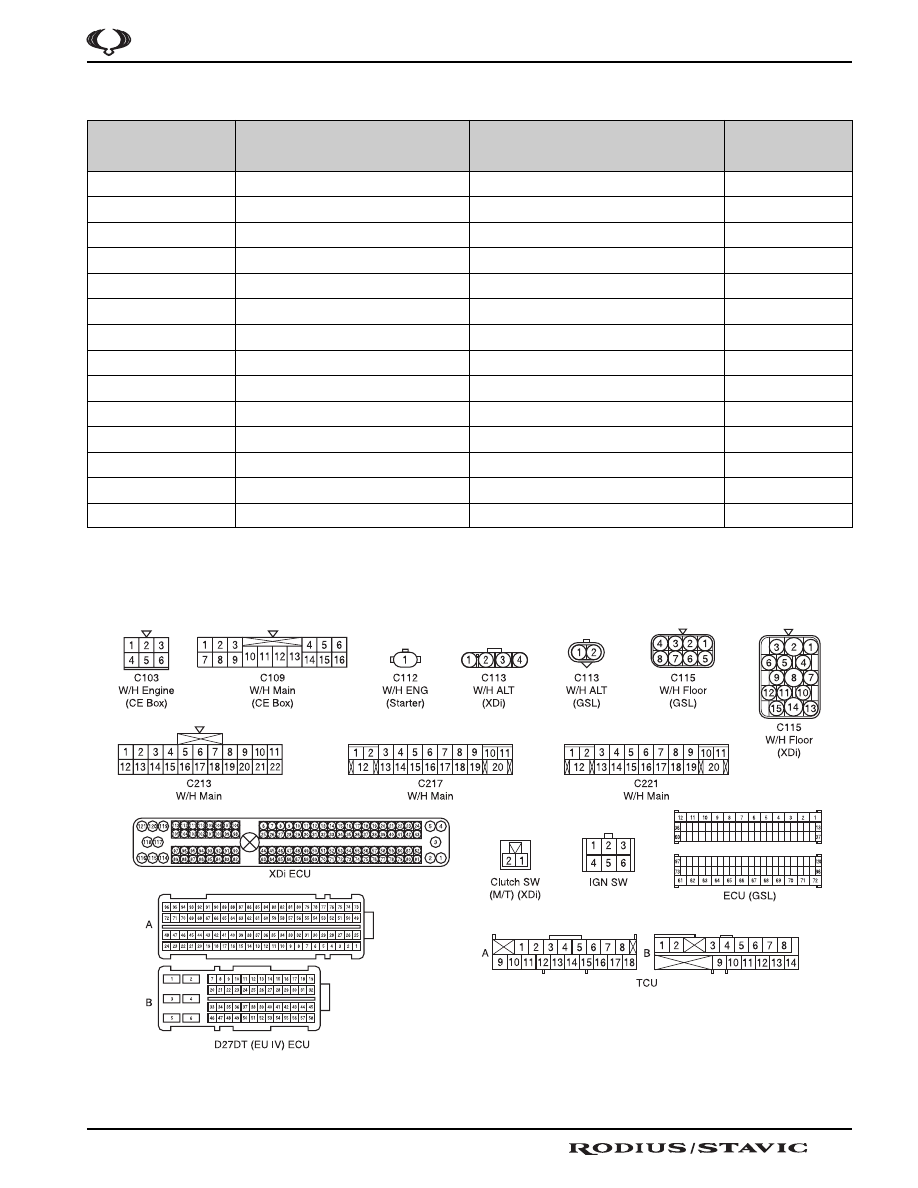

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

5-6  Wiring Diagram for Power Supplies

Electrical Wiring Diagram

(LHD)

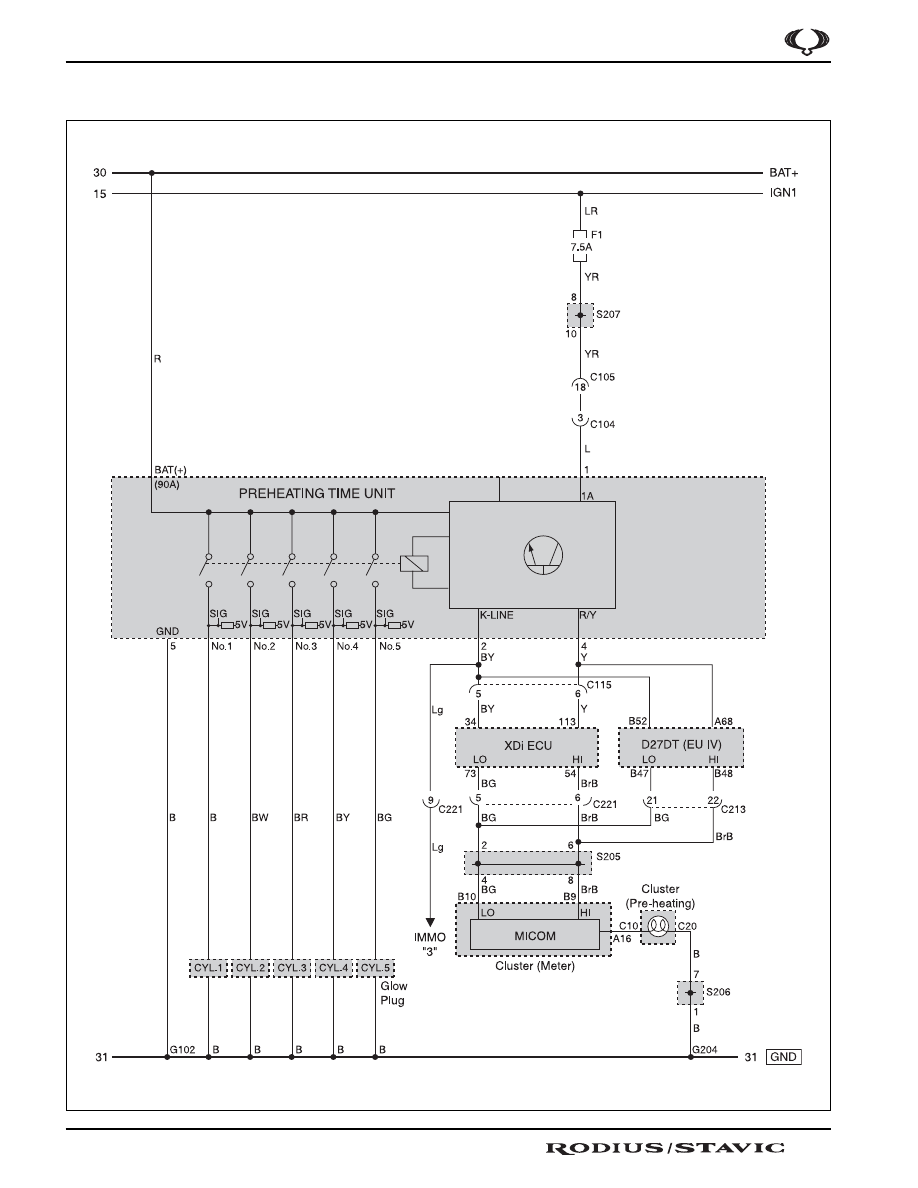

2. PREHEATING UNIT CIRCUIT (XDi)

Wiring Diagram for Power Supplies  5-7

Electrical Wiring Diagram

(LHD)

A. CONNECTOR INFORMATION

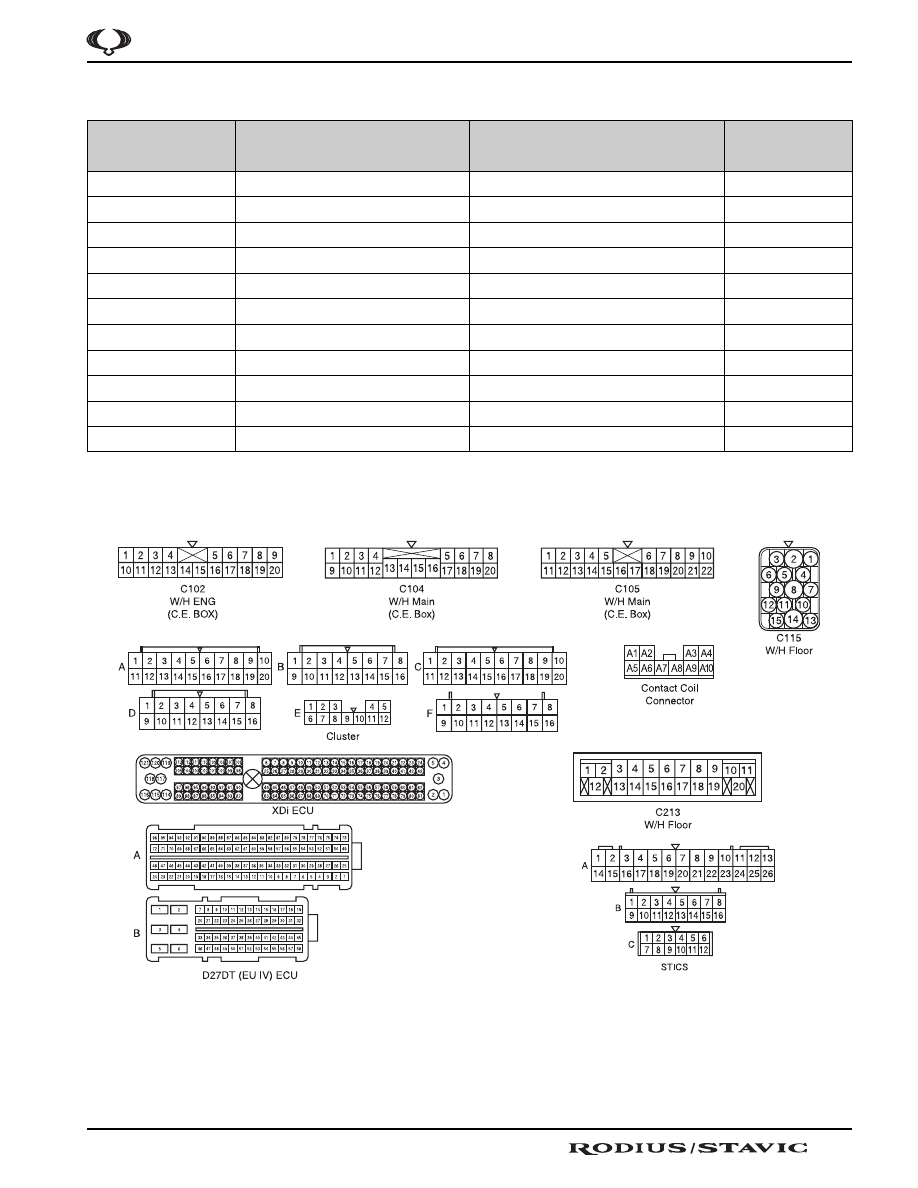

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Main

Engine - Floor (RH)

Main - Floor (LH)

Main - Floor (RH)

W/H Main

W/H Main

W/H Main

W/H Engine

W/H Engine

C102 (20Pin, White)

C104 (20Pin, White)

C105 (22Pin, White)

C115 (15Pin, Black)

C213 (15Pin, Black)

C221 (20Pin, Gray)

S205 (14Pin, Black)

S206 (14Pin, Black)

S207 (14Pin, Black)

G102

G104

Connecting Wiring

Harness

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Under the Coolant Reserve Tank

FRT TGS Lever

Inside Passenger Side Cowl PNL

Upper the Right Driver Under Cover

Inside the Left A/V Head Unit

Inside the Right A/V Head Unit

Behind the Washer Tank

Behind the Air Cliner Housing

CAN

GND

Remark

Connector Position

5-8  Wiring Diagram for Power Supplies

Electrical Wiring Diagram

(LHD)

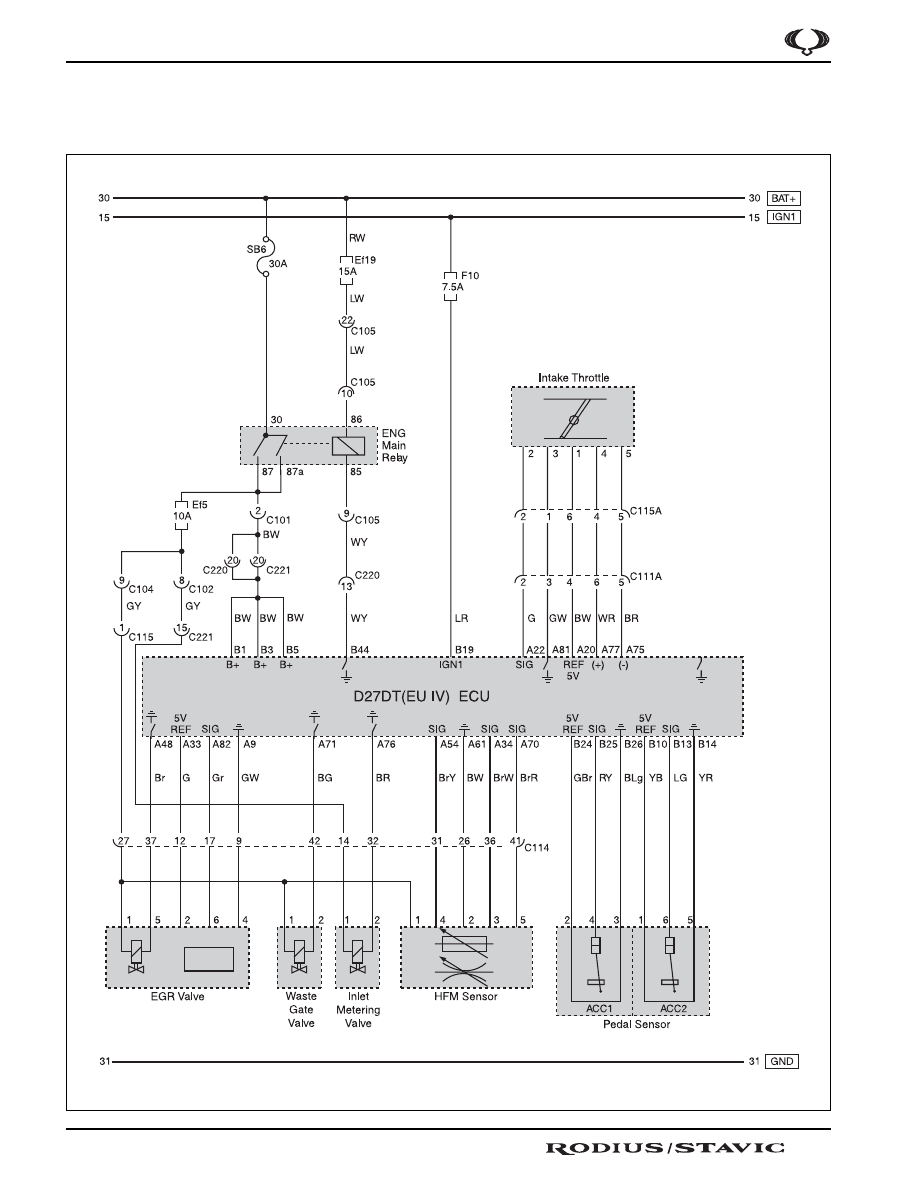

3. ECU (ENGINE CONTROL UNIT - D27DT EU IV)

1) ENG MAIN RELAY, PEDAL MODULE, HFM SENSOR, VALVE, ENG MOUNT
