OM600 ENGINE CONTROLS 1F3 -- 49

DAEWOO MY_2000

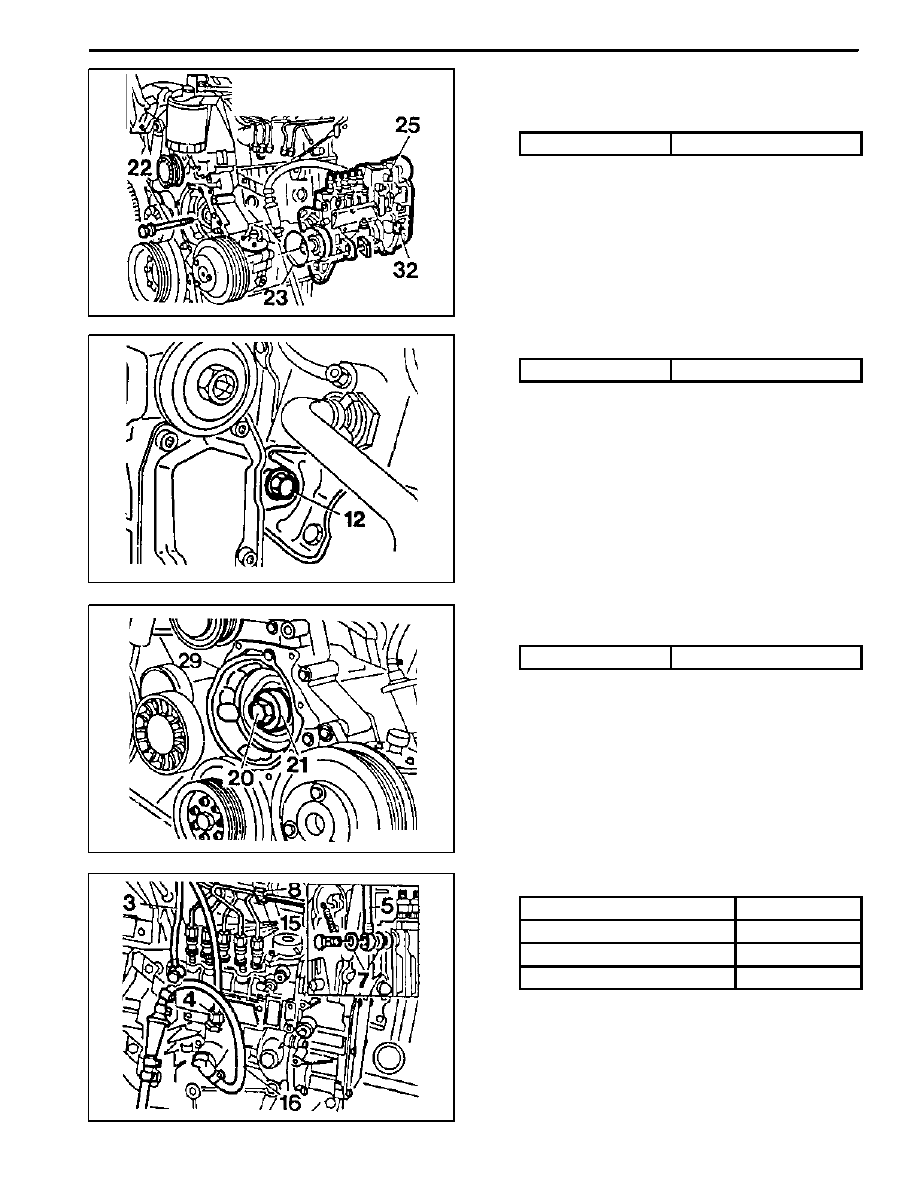

5. Coat the new seal (23) with engine oil and install it.
6. Insert the fuel injection pump (25) and tighten the

bolts (22).

Tightening Torque

23 N∙m (17 lb-ft)

7. Remove the locking screw (32).

8. Tighten the bolt(12).

Tightening Torque

23 N∙m (17 lb-ft)

9. Insert the washer (21) and tighten the bolts (20) and

then remove the assembly cage (29).

Tightening Torque

46 N∙m (34 lb-ft)

10. Connect the fuel pipes.

Return Line

46 N∙m (34 lb-ft)

Fuel Injection Line

18 N∙m (13 lb-ft)

Fuel feed Line

13 N∙m (10 lb-ft)

Suction and Pressure Line

13 N∙m (10 lb-ft)

Notice
Replace the seal.

Box Wrench Insert 000 589 77 03 00

1F3 -- 50 OM600 ENGINE CONTROLS

DAEWOO MY_2000

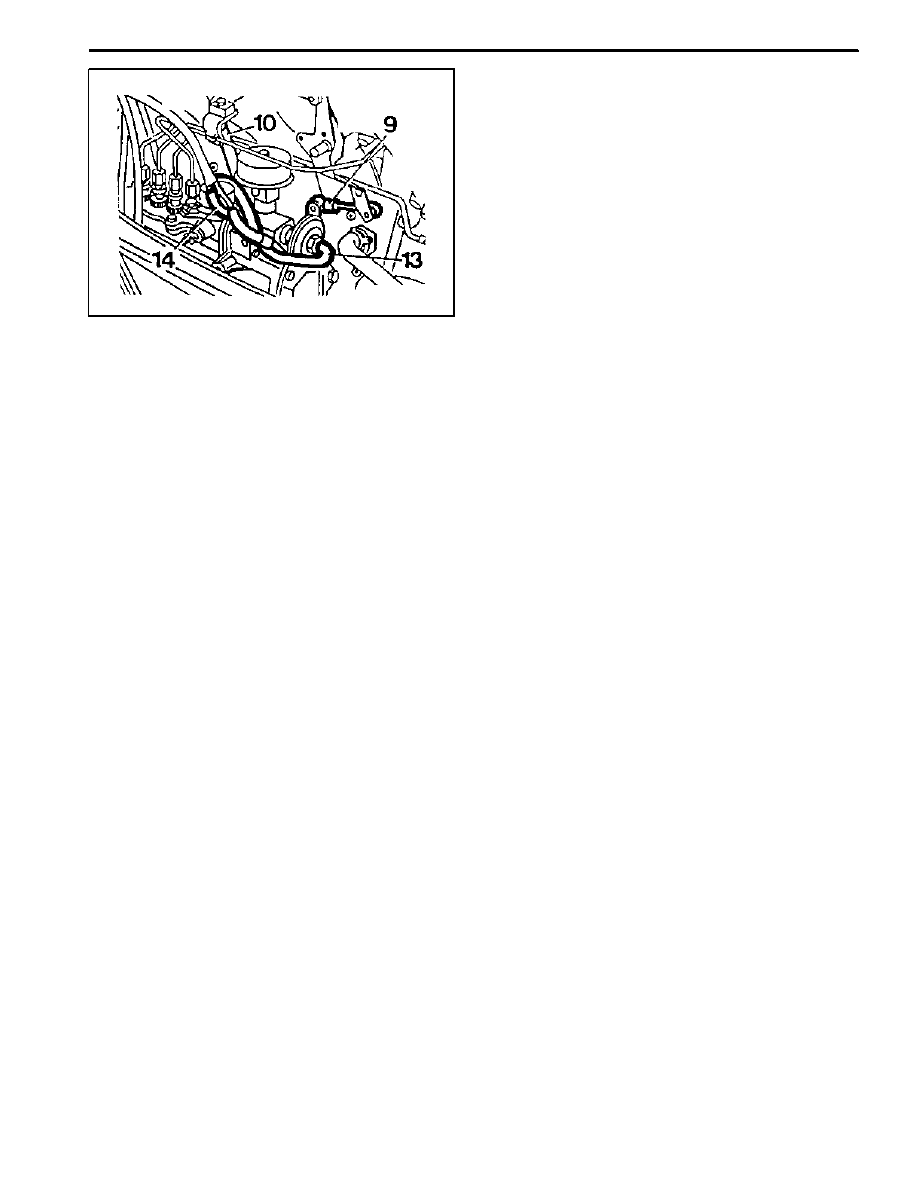

11. Assemble the plastic clip (8).
12. Connect the vacuum line (13, 14).
13. Connect the connecting rod (9).
14. Connect the accelerator control damper (10).

(Manual transmission vehicle)

15. Install the chain tensioner.
16. Install the vacuum pump.
17. Check the start of delivery.
18. Adjust the idle speed.

OM600 ENGINE CONTROLS 1F3 -- 5

DAEWOO MY_2000

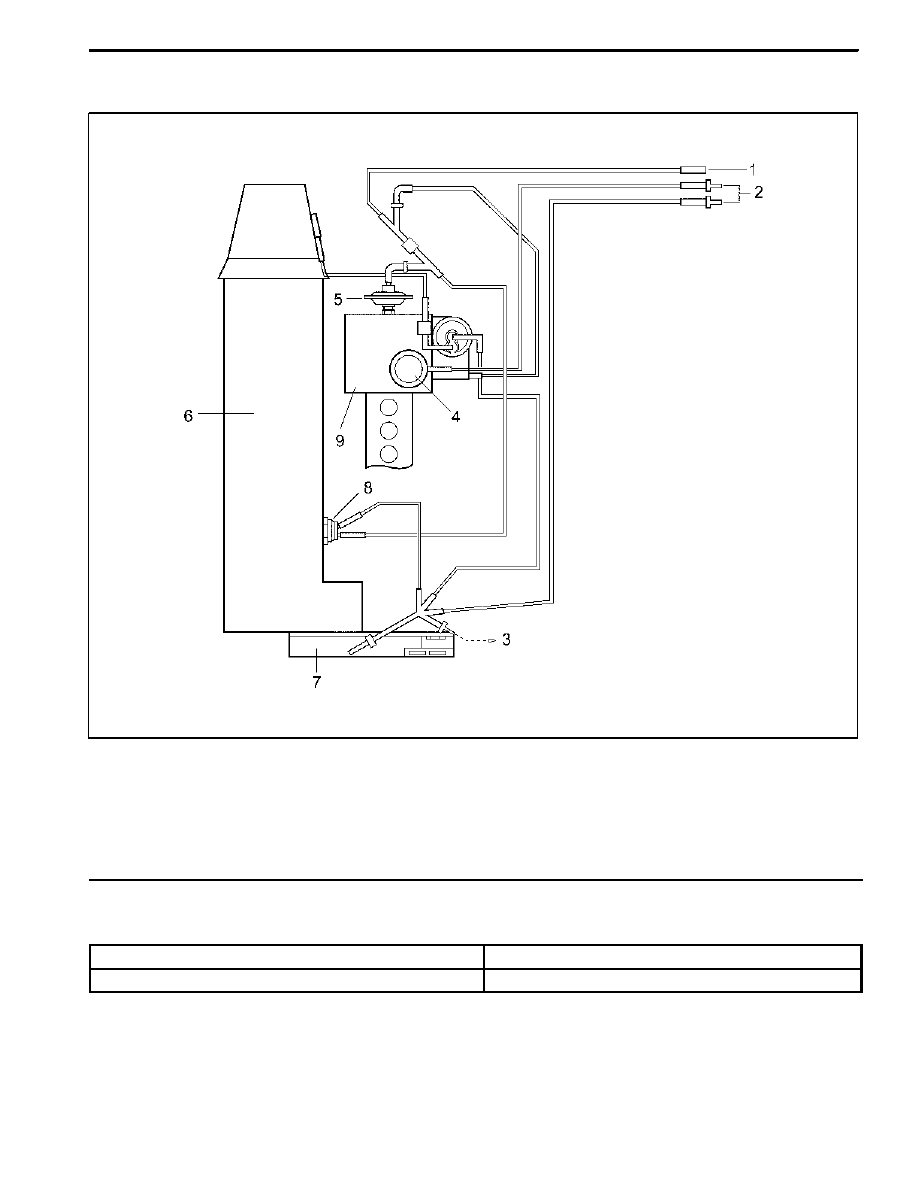

VACUUM CONTROL SYSTEM TEST

1 Ventilation (To Passenger Compartment)

2 Engine Cut--Off Valve (Ignition Key Switch)

3 Auto--locking Hub Solenoid Valve

4 Engine Stop Valve Unit

5 PLA Vacuum Unit (Idle Speed Adjustment)

6 Engine

7 Vacuum Pump

8 30_ Thermovalve

9 Fuel Injection Pump

Test Data

Idle Speed Increase

At least 100 rpm at approx. 500mbr

Permissible Pressure Drop of System

400 -- 500mbar approx. 1 min.

1F3 -- 6 OM600 ENGINE CONTROLS

DAEWOO MY_2000

Tools Required
001 589 73 21 00 Vacuum Pump
201 589 13 21 00 Vacuum Tester
667 589 00 21 00 TDC pulse generator

Commercial Tools

Digital tester

e.g. Bosch MOT 001.03

Sun DIT 9000

Temperature measuring instrument with test probe

WB24

e.g. Ahlborn, Therm 2263--2

Eichenfeldstrabe 1 -- 3

D--8150 Holzkirchen

Tester Connection

11 TDC Pulse Sender Unit
12 Digital Tester
