OM600 ENGINE CONTROLS 1F3 -- 45

DAEWOO MY_2000

FUEL INJECTION PUMP

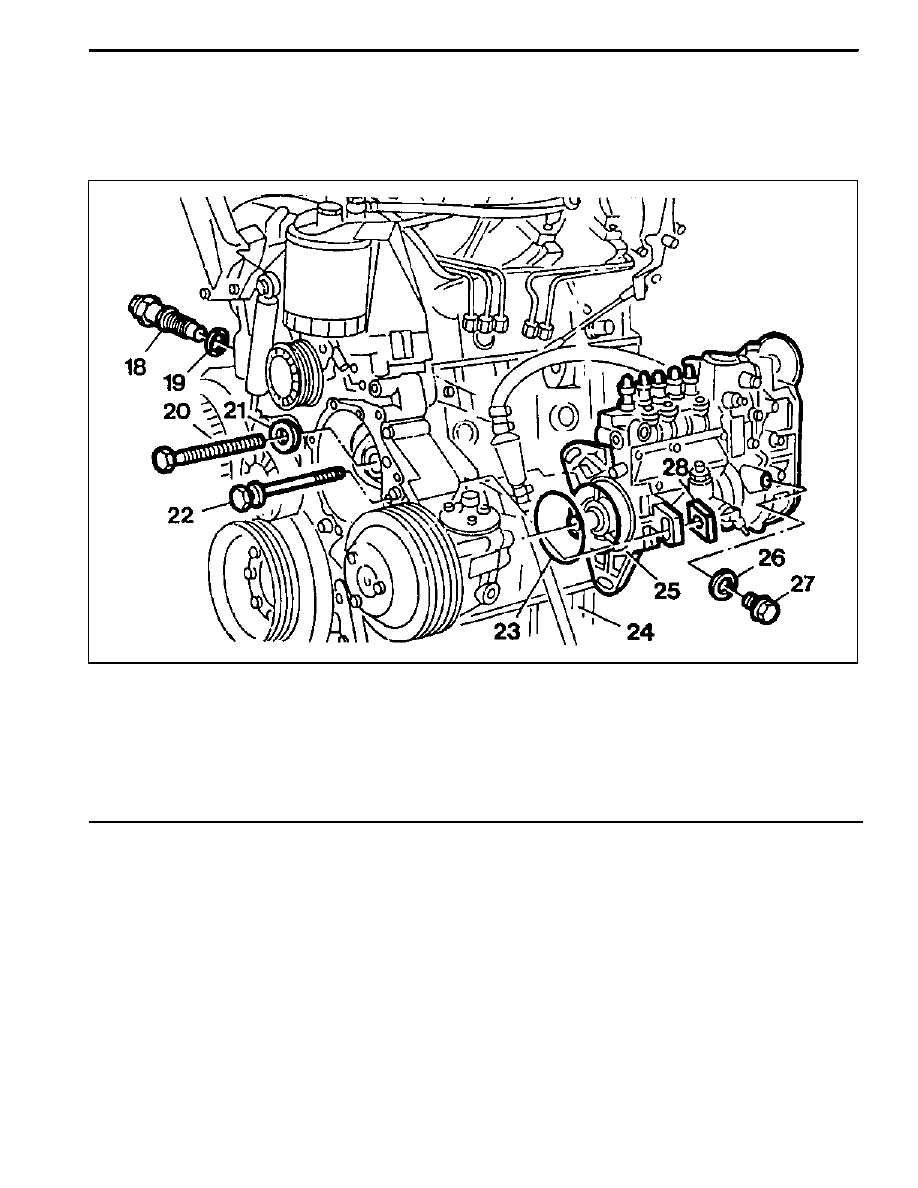

Preceding Work :

Removal of vacuum pump
Removal of air cleaner housing
Removal of intake manifold

18 Chain Tensioner

80N∙m (59 lb-ft)

. . . . . . . . . . . .

19 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 Bolt(Left--Hand Thread)

46N∙m (34 lb-ft)

. . . . .

21 Washer

22 Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . .

23 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 Oil Pan

25 Fuel Injection Pump

26 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 Screw Plug

30N∙m (22 lb-ft)

. . . . . . . . . . . . . . .

28 Square Nut

Tools Required
000 589 77 03 00 Box Wrench Insert
601 589 00 08 00 Flange
601 589 05 21 00 Locking Screw
601 589 05 14 00 Assembly CageRemoval

1F3 -- 46 OM600 ENGINE CONTROLS

DAEWOO MY_2000

Removal Procedure

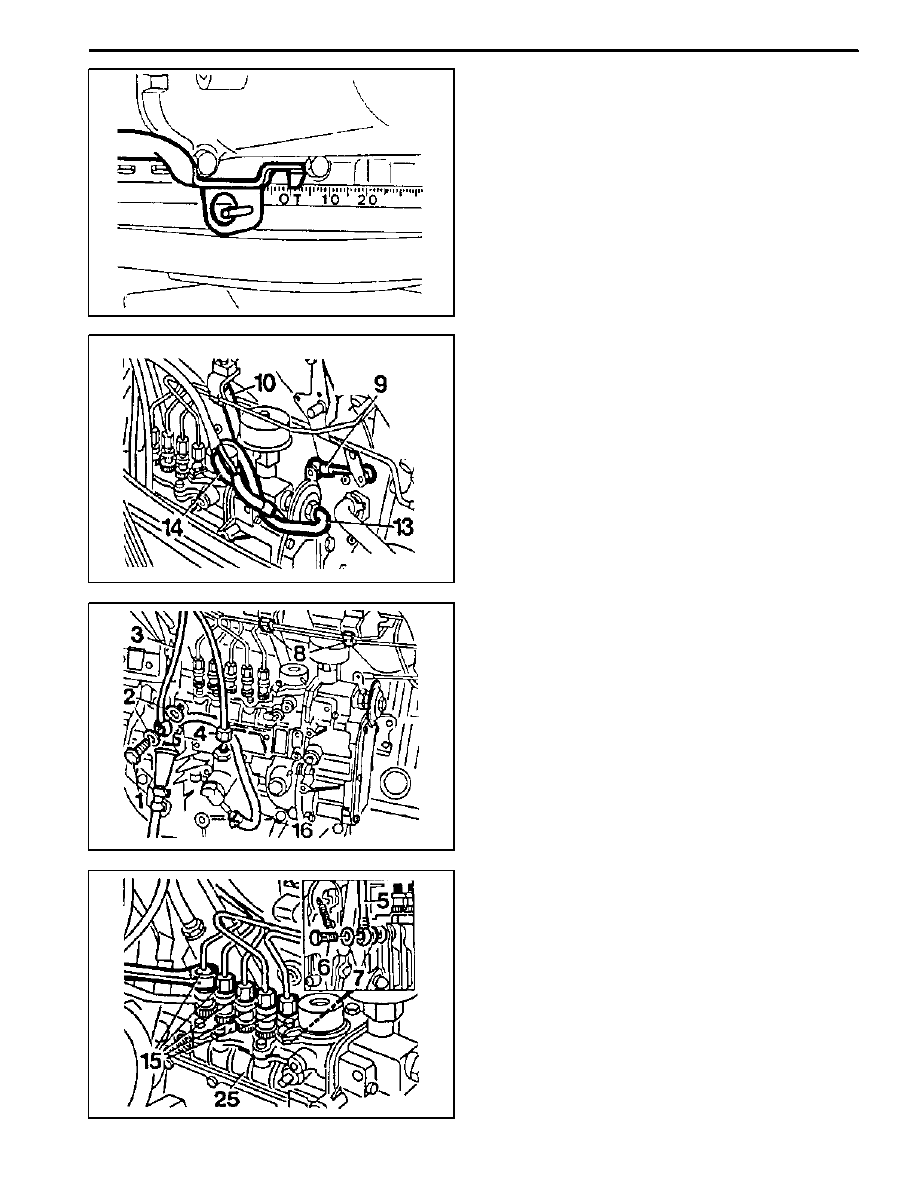

1. Position then no.1 cylinder at 15_ ATDC.

Notice
Do not rotate the engine in opposition direction of

engine rotation.

2. Remove the connecting rod (9).
3. Disconnect the vacuum lines (13, 14).
4. Remove the accelerator control damper (10).

(Manual transmission vehicle)

5. Remove the suction line (16) and pressure line (4).
6. Remove the banjo bolt (1) and then remove the seal

(2) and fuel line (3).

7. Remove the plastic clip (8) on the injection line.

8. Disconnect the injection lines (15) from the injection

pump (25).

9. Remove the banjo bolt (1) and then remove the seal

(7) and return line (5).

OM600 ENGINE CONTROLS 1F3 -- 47

DAEWOO MY_2000

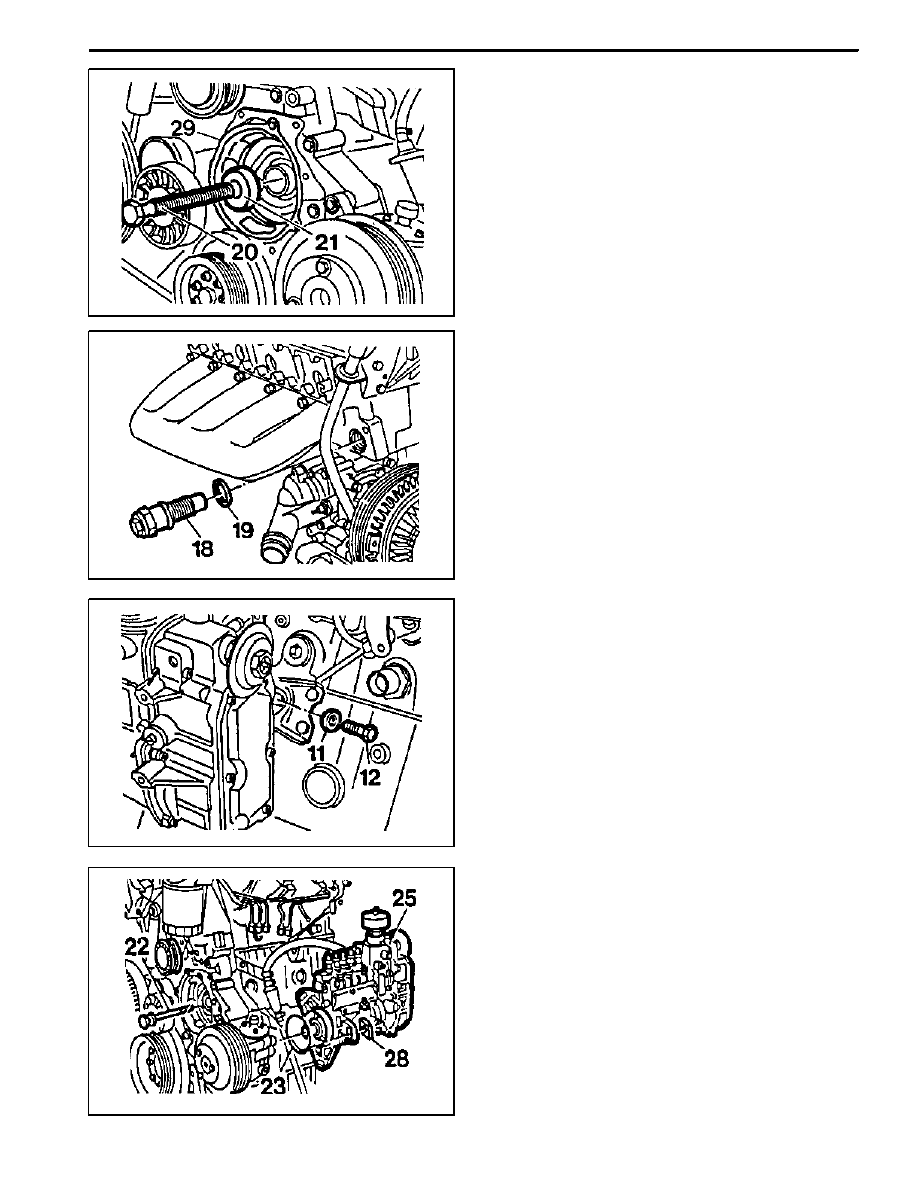

10. Install the assembly cage (29) and remove the bolt

(20) and pull off the washer (21).
Notice
Be careful that the bolt (20) is left hand thread.

Assembly Cage 601 589 05 14 00

11. Remove the chain tensioner (18) and seal (19).

12. Remove the bolt (12) and pull off the washer (11).

13. Remove the bolt (22) and pull off the square nut

(28).

14. Pull out the fuel injection pump (25) and seal (23).

1F3 -- 48 OM600 ENGINE CONTROLS

DAEWOO MY_2000

Installation Procedure

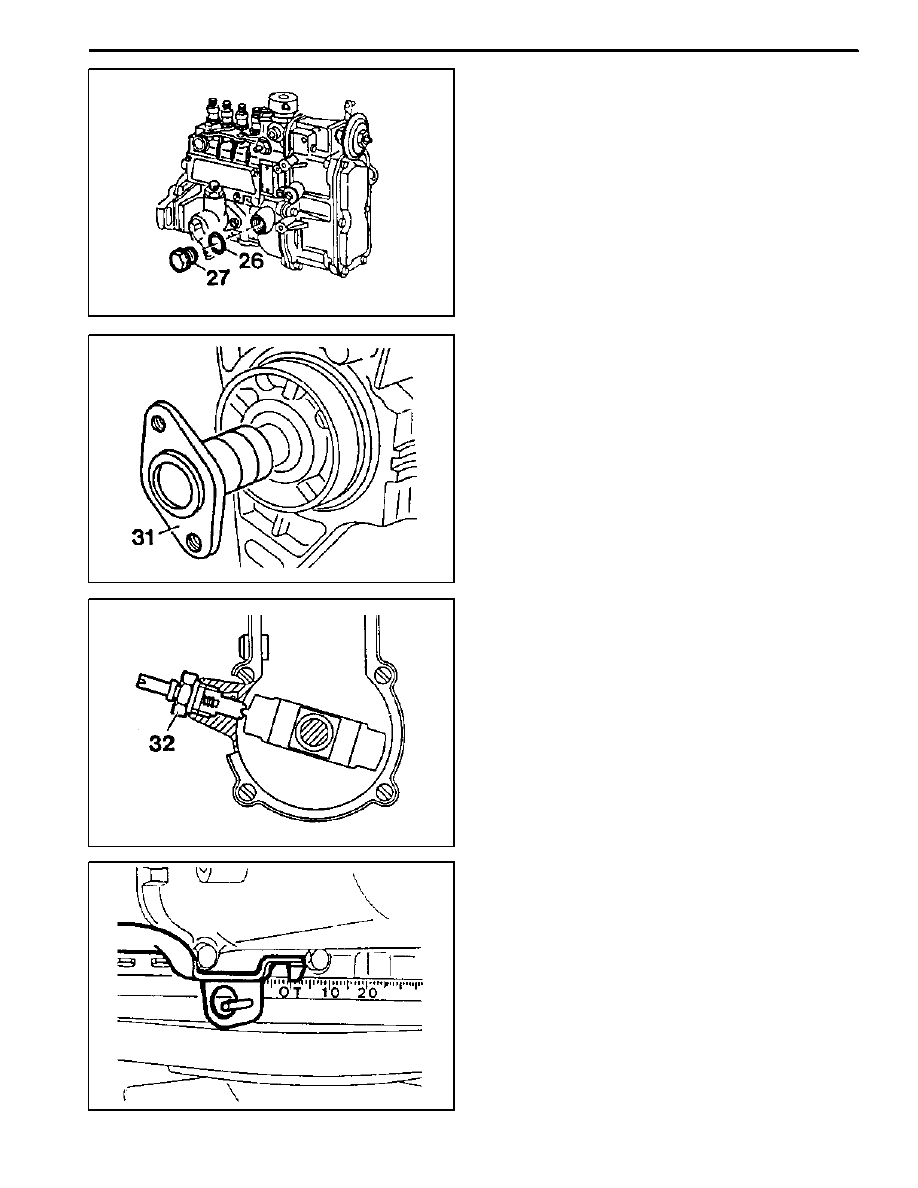

1. Remove the screw plug (27) and seal (26) and col-

lect oil in a vessel.

2. Insert flange (31) onto the injection pump camshaft

and turn until the cam of the governor is visible in the

hole.

Flange 601 589 00 08 00

3. Tighten the locking screw.

Locking Screw 601 589 05 21 00

4. Ensure that the No.1 cylinder is positioned at ATDC

15_.
