OM600 ENGINE CONTROLS 1F3 -- 33

DAEWOO MY_2000

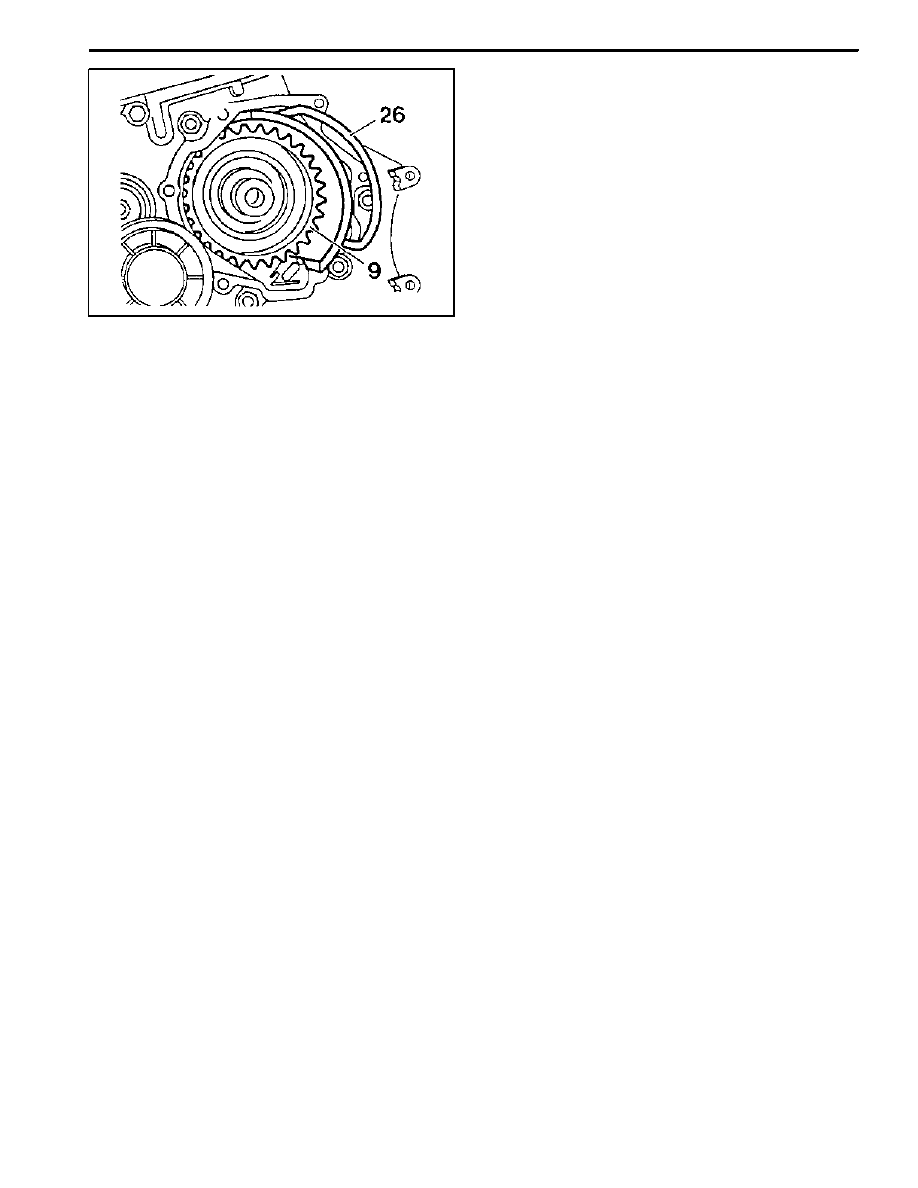

12. Push back the timing chain with retaining plate (26)

and remove the injection timing device (9).

Retaining Plate 667 589 04 63 00

13. Installation should follow the removal procedure in

the reverse order.

14. After assembling the engine, check start of delivery

and adjust if necessary.

1F3 -- 34 OM600 ENGINE CONTROLS

DAEWOO MY_2000

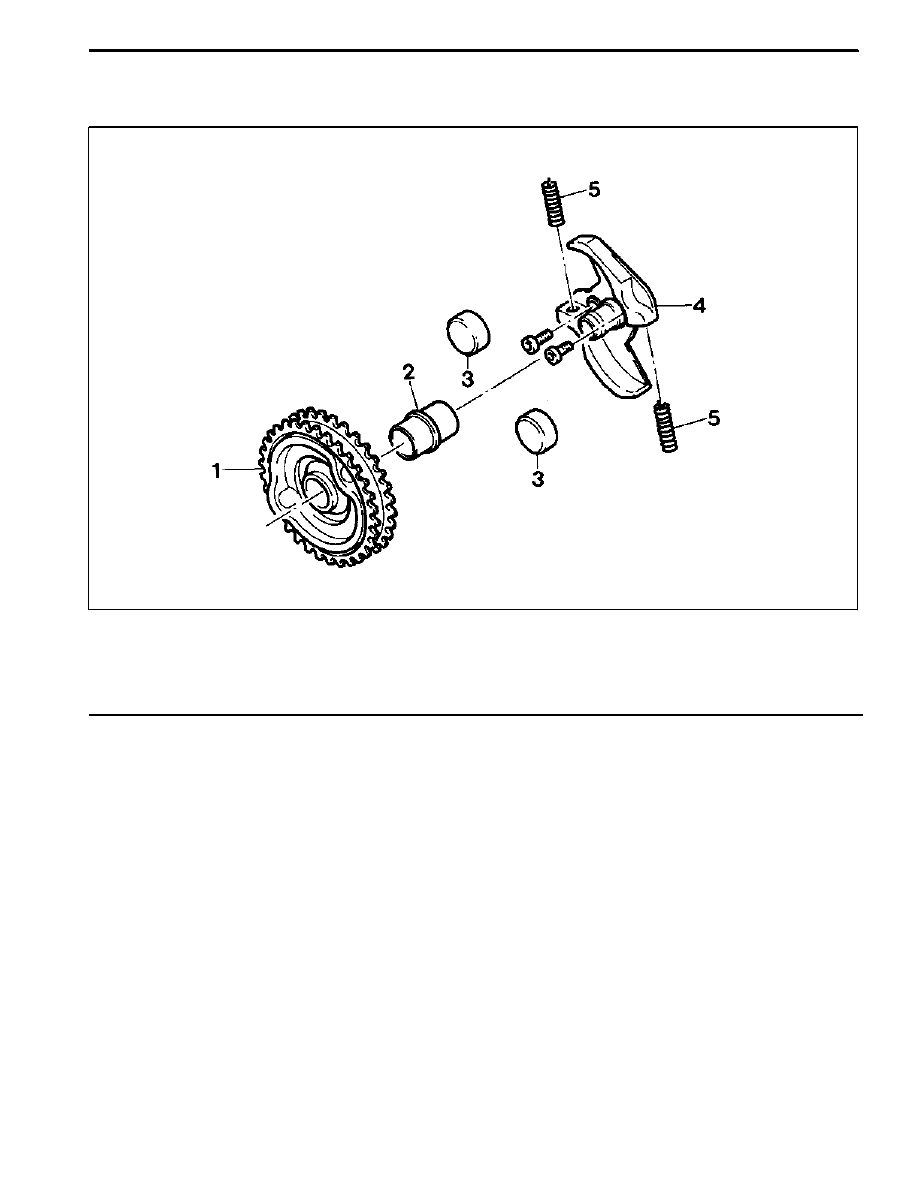

INJECTION TIMING DEVICE

Preceding Work : Removal of injection timing device

1 Cam Sprocket

Check

. . . . . . . . . . . . . . . . . . . . .

2 Bushing

Check

. . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Governor Weights

4 Segment Flange and Drive Hub

5 Compression Springs

OM600 ENGINE CONTROLS 1F3 -- 35

DAEWOO MY_2000

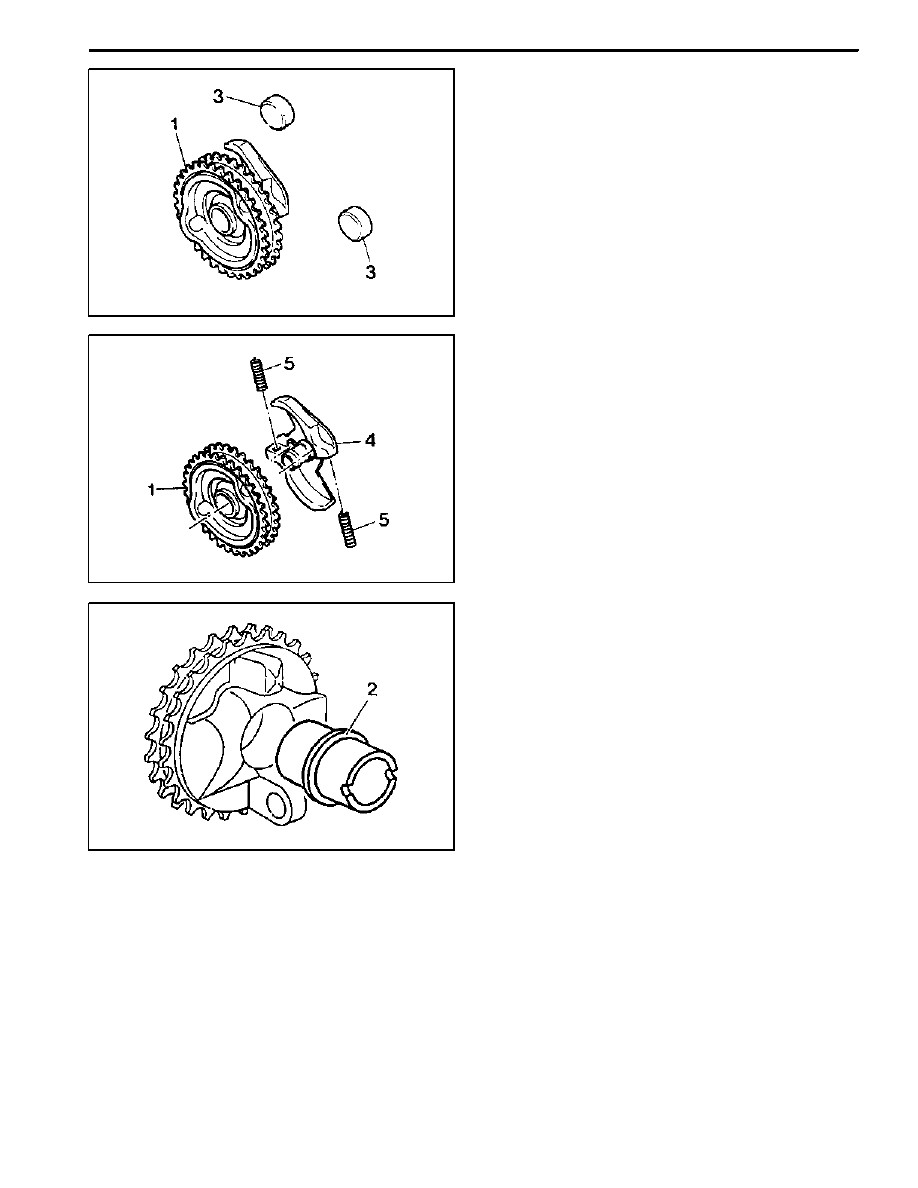

Disassembly & Assembly

1. Remove the governor weights (3).

2. Pull out the compression springs (5) and cam

sprocket (1) from the segment flange (4).

3. Knock out the bushing with a proper drift.
4. Installation should follow the removal procedure in

the reverse order.

1F3 -- 36 OM600 ENGINE CONTROLS

DAEWOO MY_2000

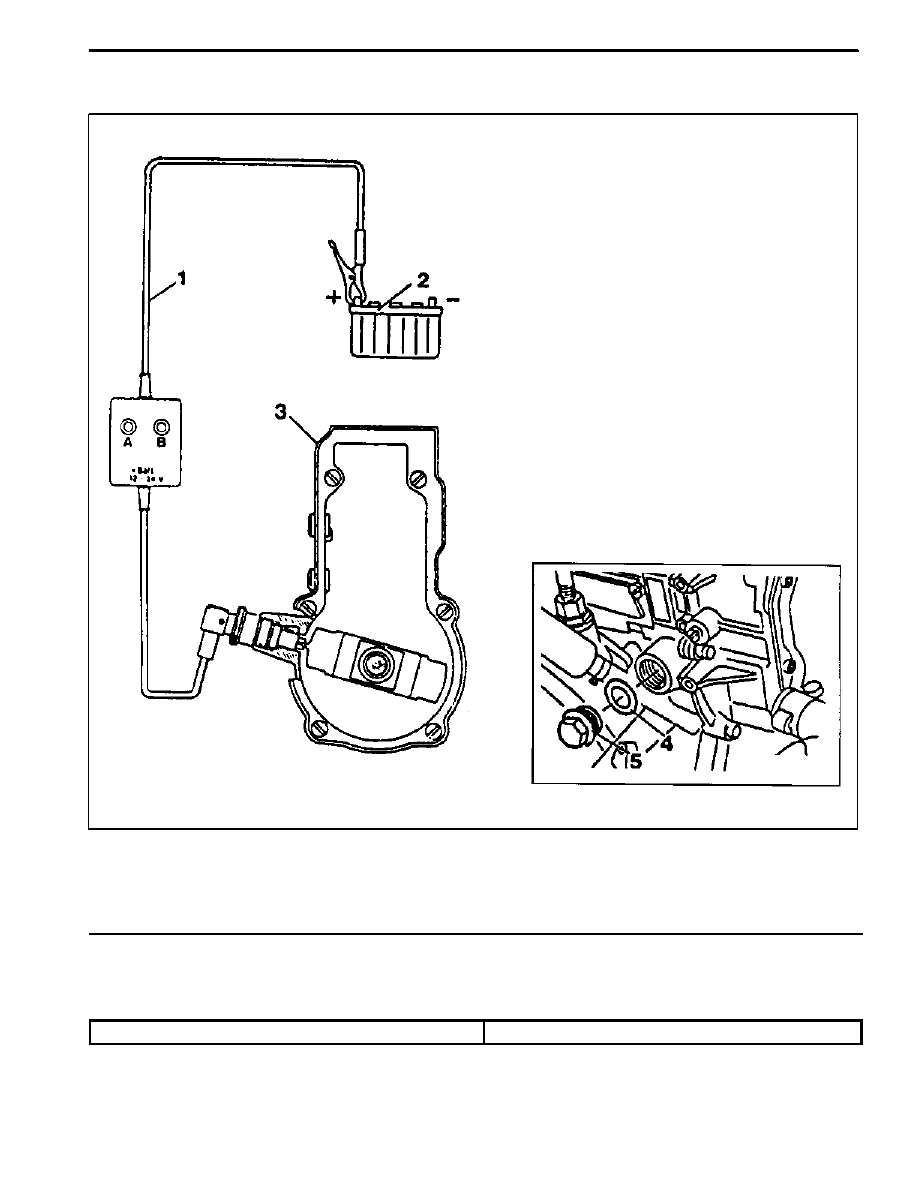

START OF DELIVERY TEST (POSITION SENSOR, RIV METHOD)

1 Position Sensor

2 Battery

3 Fuel Injection Pump

4 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Screw Plug

30N∙m (22 lb-ft)

. . . . . . . . . . . . . . . .

Service Data

Start of Delivery (RIV)

ATDC 14_ -- 16_
