OM600 ENGINE MECHANICAL 1B3 -- 153

DAEWOO MY_2000

Tools Required
115 589 02 34 00 Sliding Hammer
116 589 20 33 00 Threaded Pin

Removal Procedure

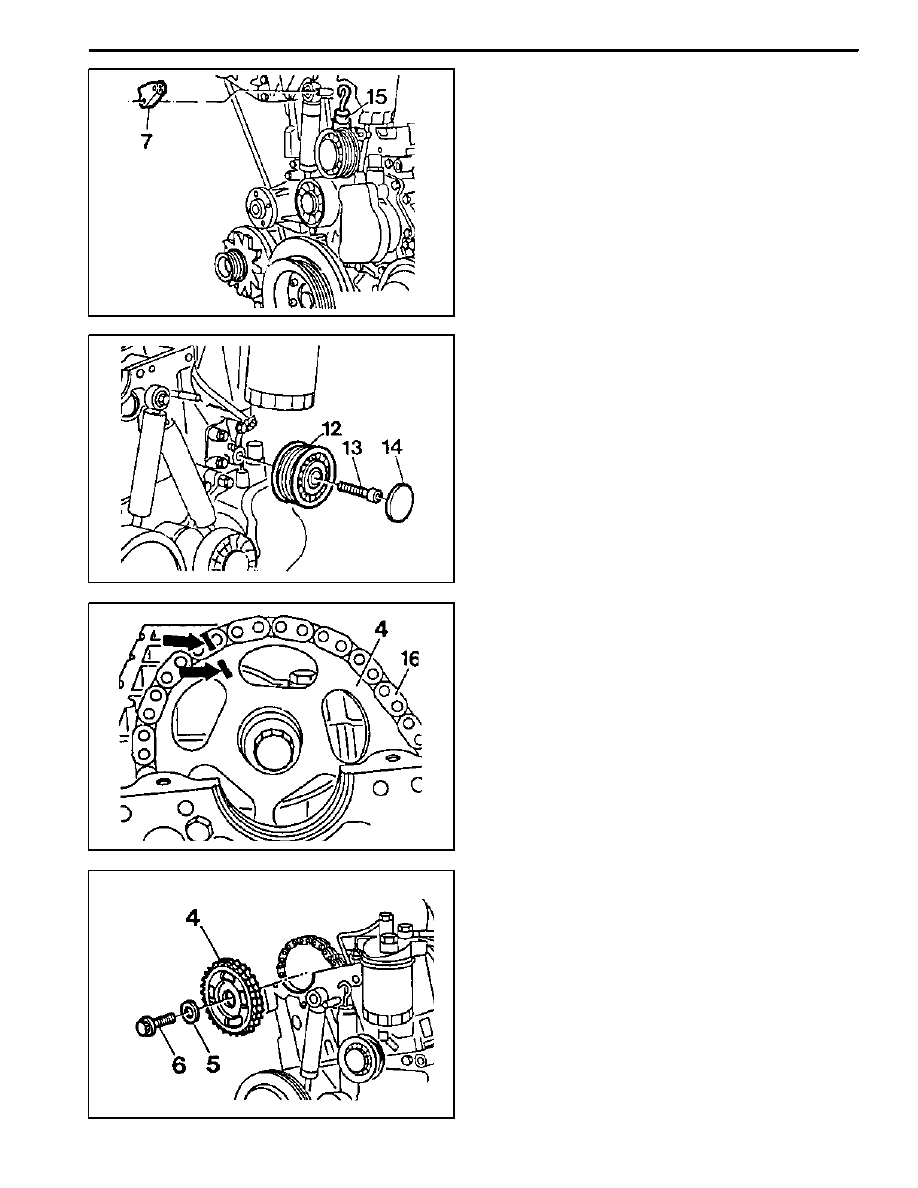

1. Removal the cylinder head cover.
2. Pull off the tensioning lever (7) and remove from the

spring (15).

3. Pry off the closing cover (14) and remove the bolt

(13) and then remove the guide pulley (12).

4. Place alignment marks (arrow) on the timing chain

(16) and camshaft sprocket (4).

5. Remove the camshaft sprocket.

1B3 -- 154 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

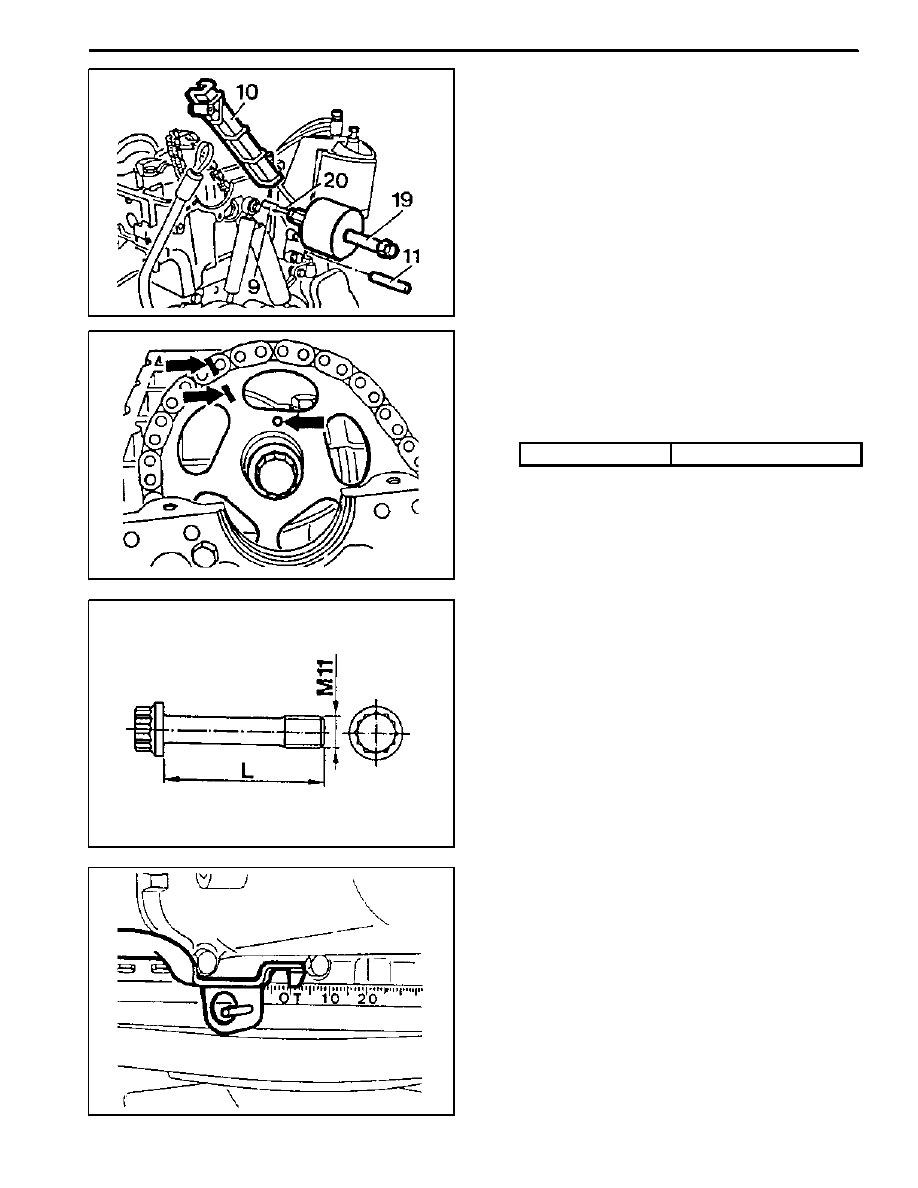

6. Pull out the bearing pins (9, 11) with sliding hammer

and remove the guide rail 10.

Sliding Hammer 116 589 20 33 00
Threaded Pin 116 589 02 34 00

Installation Procedure

1. Apply collar of both bearing pins with sealing com-

pound.

2. Position the guide rail and insert the bearing pins.
3. Install the camshaft sprocket.

Tightening Torque

10 N∙m (89 lb-in)

Notice
If the max. length ’L’ of the 12--sided bolt exceeds

53.6mm, replace it.

4. Position the no. 1 cylinder at the TDC of OT.

OM600 ENGINE MECHANICAL 1B3 -- 155

DAEWOO MY_2000

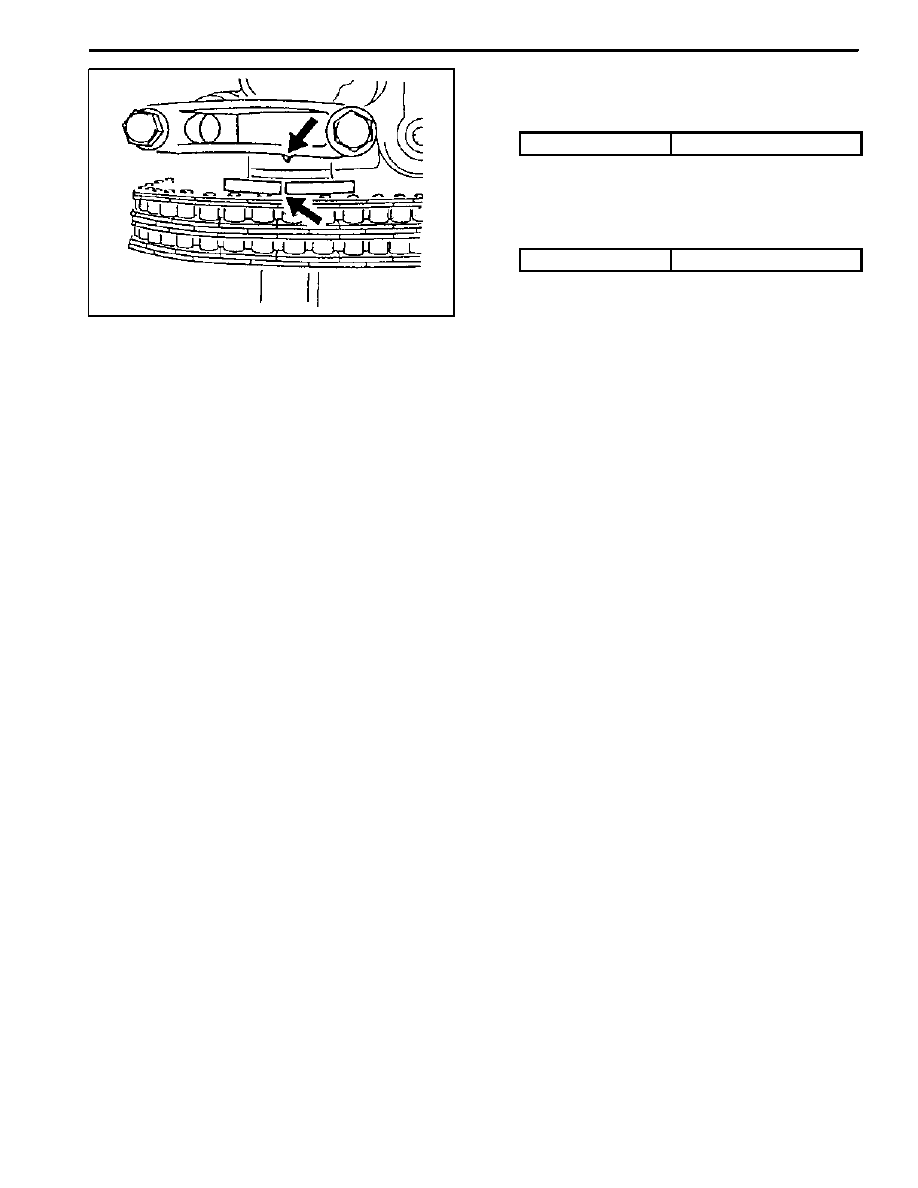

In this position, the marking on the camshaft / cam-

shaft bearing cap (arrow) must also be aligned.

5. Install the guide pulley (12).

Tightening Torque

23 N∙m (17 lb-ft)

6. Attach the tensioning lever (7) to the spring (15) and

install.

7. Replace the gasket and install the cylinder head

cover.

Tightening Torque

10 N∙m (89 lb-in)

1B3 -- 156 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

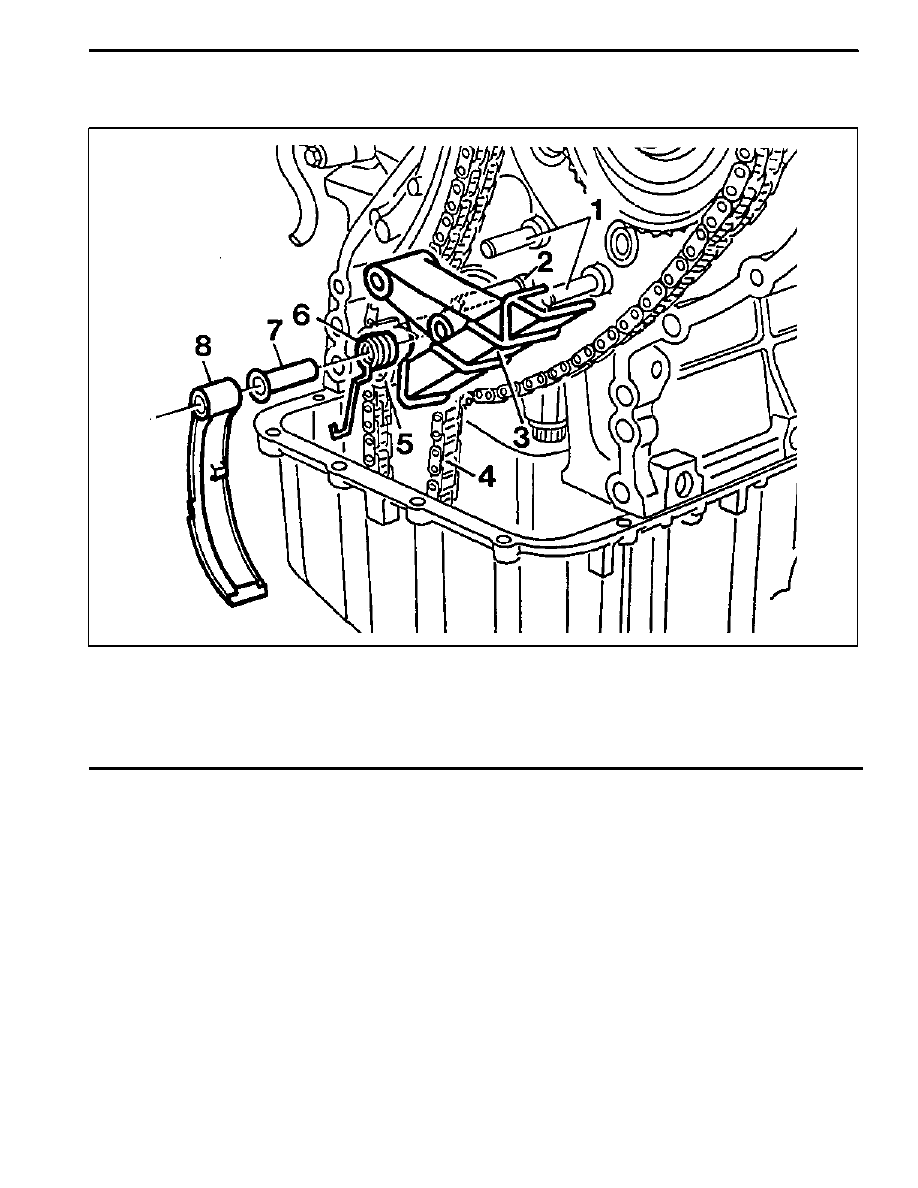

TIMING CASE COVER GUIDE RAIL

Preceding Work : Removal of cylinder head cover

1 Bearing Pin

2 Bearing Pin

3 Guide Rail

4 Oil Pump Chain

5 Crankshaft

6 Spring

7 Bushing

8 Tensioning Lever
