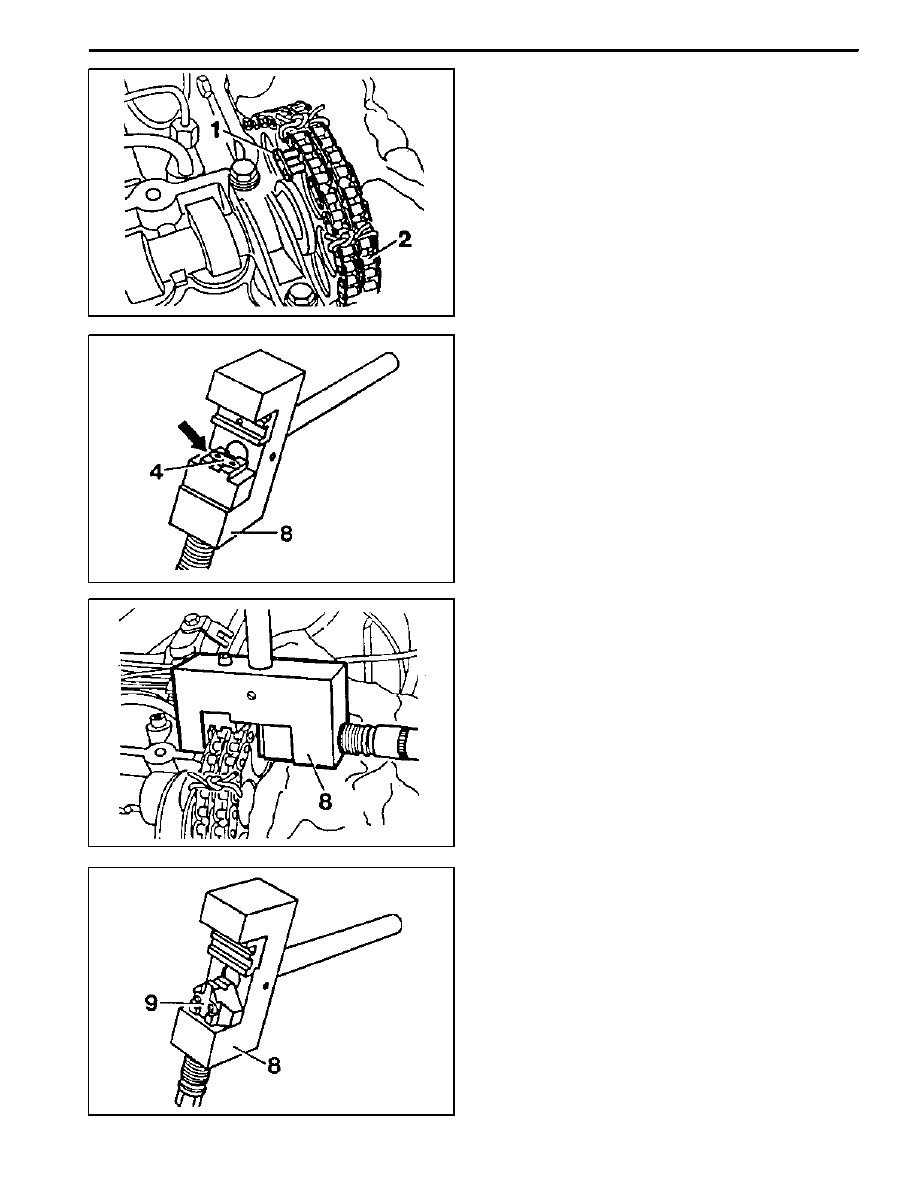

7. Insert the new chain link (1) to connect the chain.

8. Insert the new outer plate (4) into the fitting tool (8)

and then the outer plate will be held by a magnet.

Chain Assembling Device 000 589 58 43 00

9. Place the fitting tool (8) onto the chain link and press

the outer plate on as far as the stop.

10. Switch over the die (9) of the fitting tool (8).

1B3 -- 150 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

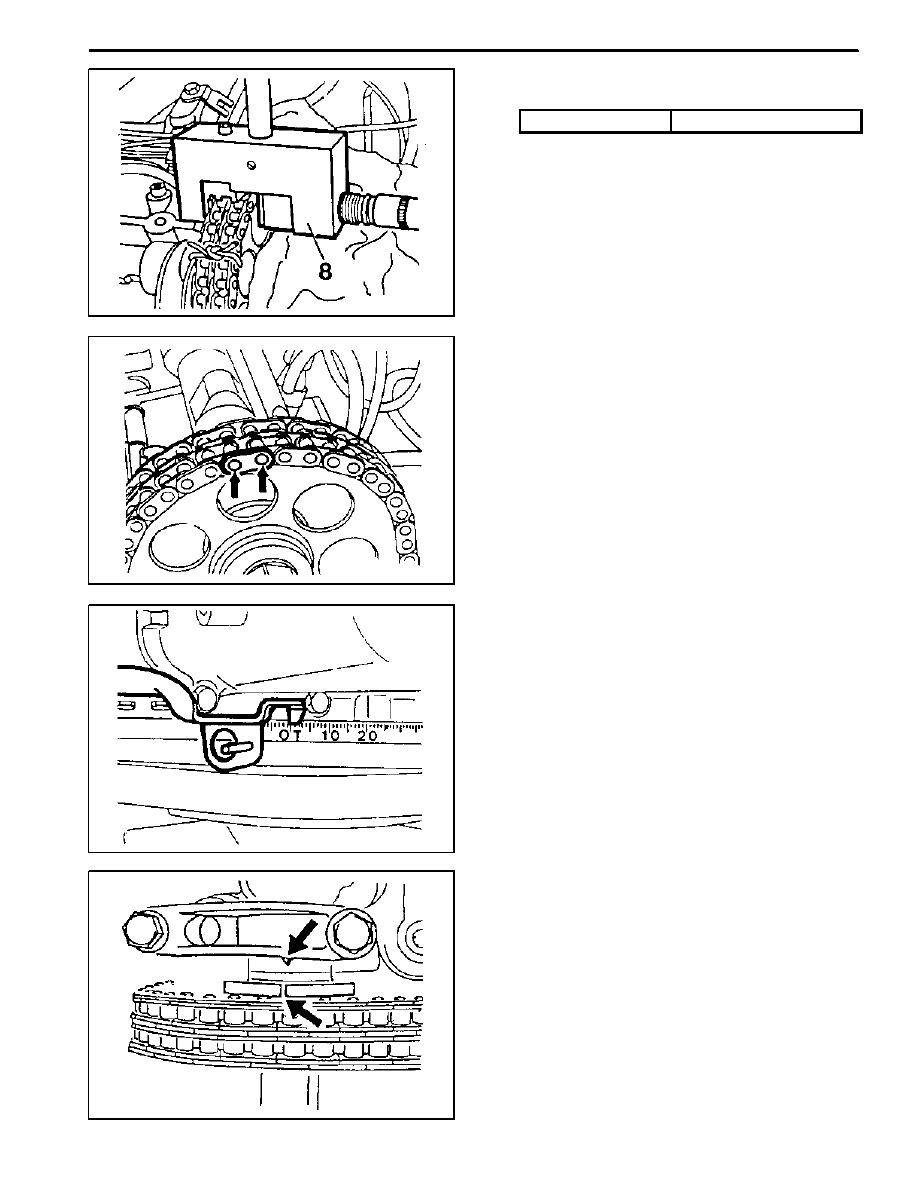

11. Place the fitting tool (8) onto the chain link and rivet

the chain pins one by one.

Tightening Torque

35--40 N∙m (26--30 lb-ft)

12. Check the riveting of chain pins and re--rivet if nec-

essary.

13. Remove the wire.

14. Position the no.1 cylinder at TDC.

In this position, the marking on camshaft / camshaft

bearing cap (arrow) must also be aligned. If the

markings are not aligned, the timing chain must be

re--set and the injection pump timing has to be set.

OM600 ENGINE MECHANICAL 1B3 -- 151

DAEWOO MY_2000

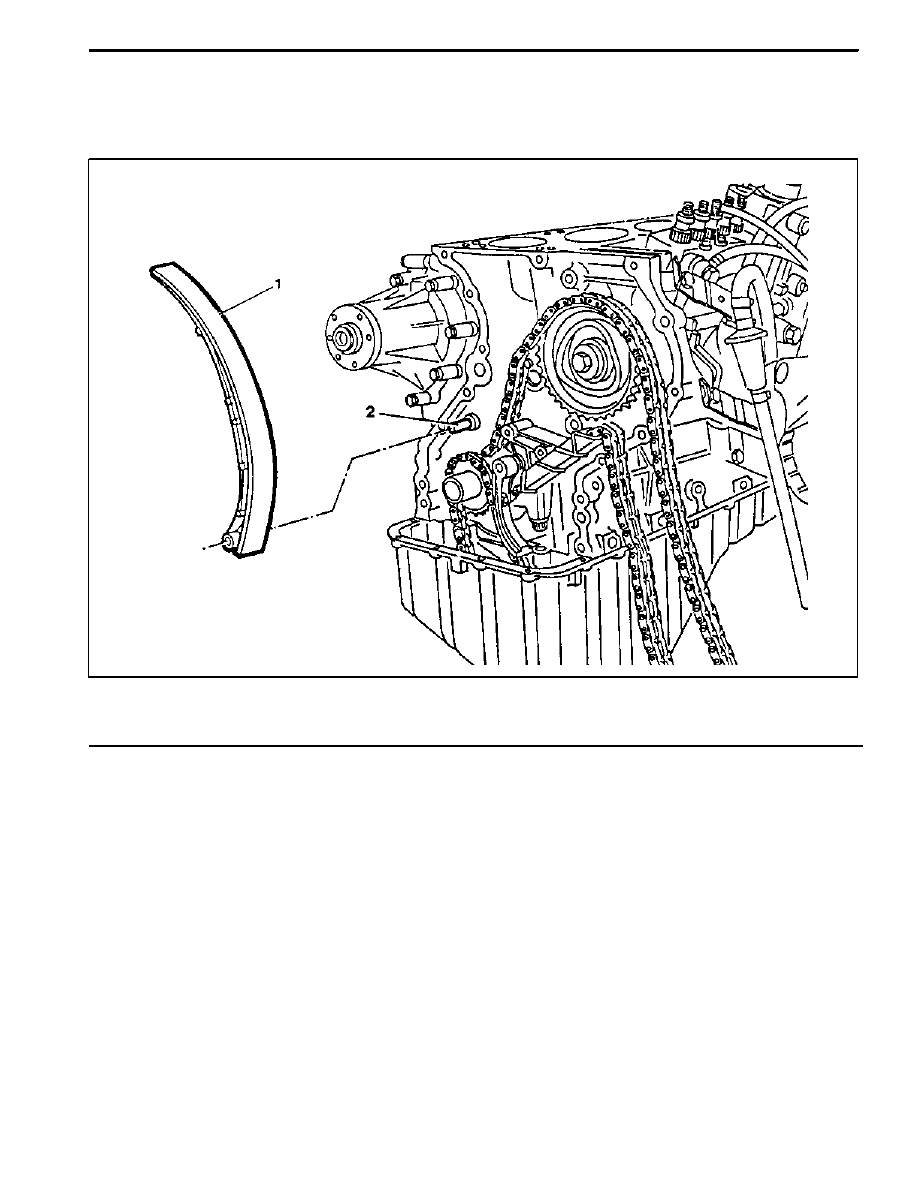

TENSIONING RAIL

Preceding Work : Removal of cylinder head

Removal of timing case cover

1 Tensioning Rail

2 Bearing Pin

Notice
The plastic coating of the tensioning rail can not be

replaced.

1B3 -- 152 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

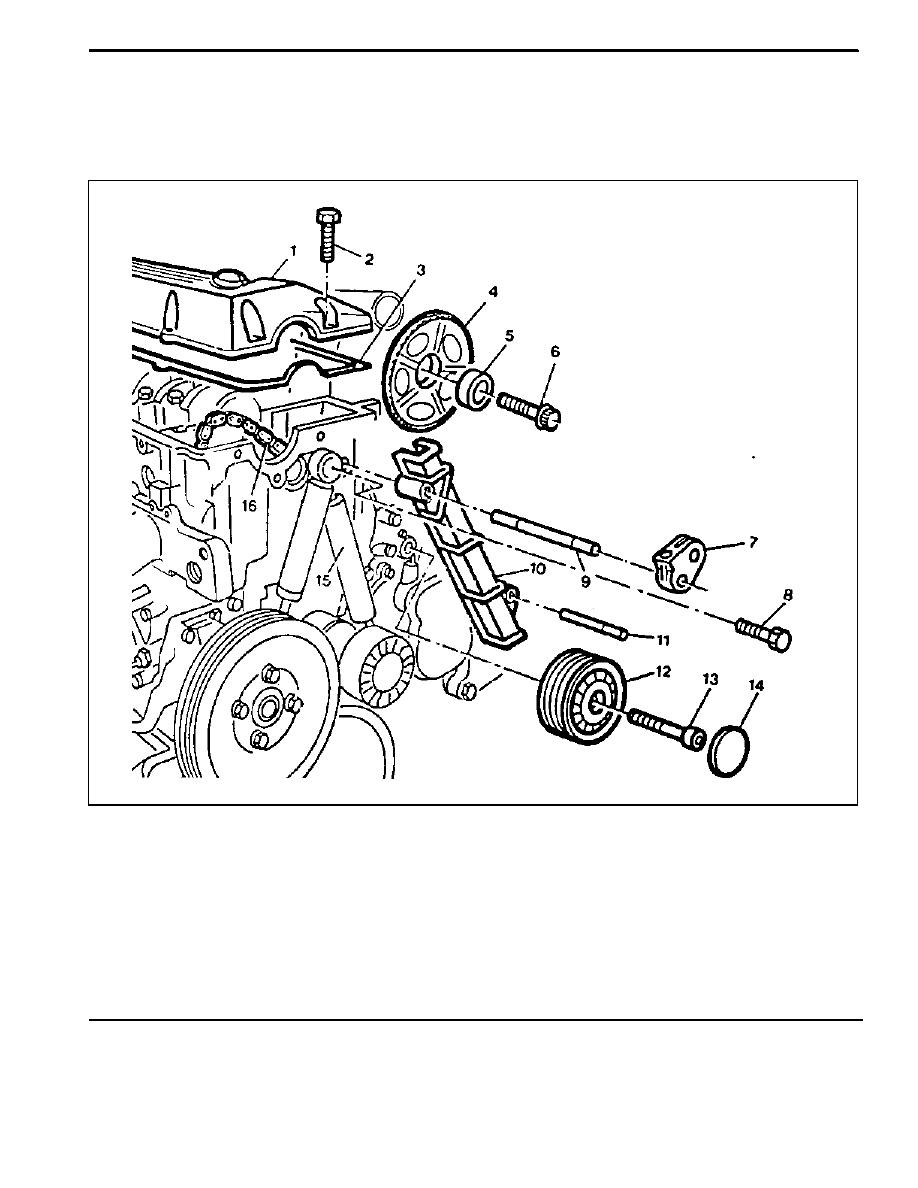

CYLINDER HEAD GUIDE RAIL

Preceding Work : Removal of the cooling fan

Removal of poly V--belt
Removal of chain tensioner

1 Cylinder Head Cover

2 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

3 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

4 Camshaft Sprocket

5 Washer

6 12--Sided Bolt (M11)

Inspect, 25N∙m (18 lb-ft)+90_

. . . . . . . . . . . . . .

7 Tensioning Lever

8 Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

9 Bearing Pin

Sealing Compound

. . . . . . . . . . . . .

10 Guide Rail

11 Bearing Pin

12 Guide Pulley

13 Socket Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . .

14 Closing Cover

15 Spring

16 Timing Chain
