OM600 ENGINE MECHANICAL 1B3 -- 129

DAEWOO MY_2000

Tools Required
001 589 32 21 00 Dial Gauge
Commercial Tool
Valve corn grinding machine

Checking and Machining

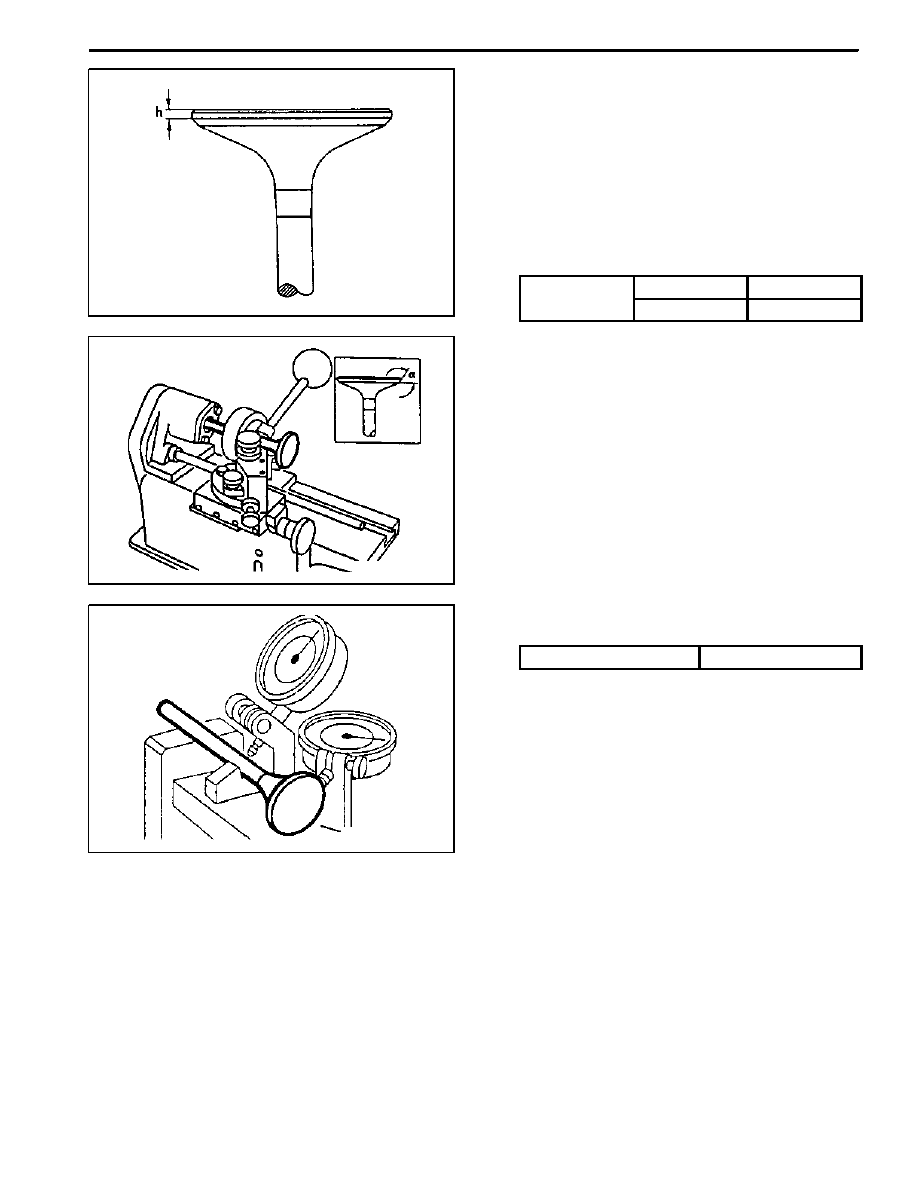

1. Clean the valves and do visual check.

Valves with wobbled valve disc, with worn or scored

valve stem should be replaced.

2. Measure valve disc height ’h’.

Service data

Intake

1.7 ± 0.15 mm

Service data

Exhaust

1.7 ± 0.15 mm

3. Machine the valve.

Notice
Pay attention to setting angle ’a’.

4. Measure radial runout between valve stem and

valve seat.

Limit

Max. 0.03 mm

Dial Gauge 001 589 32 21 00

1B3 -- 130 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

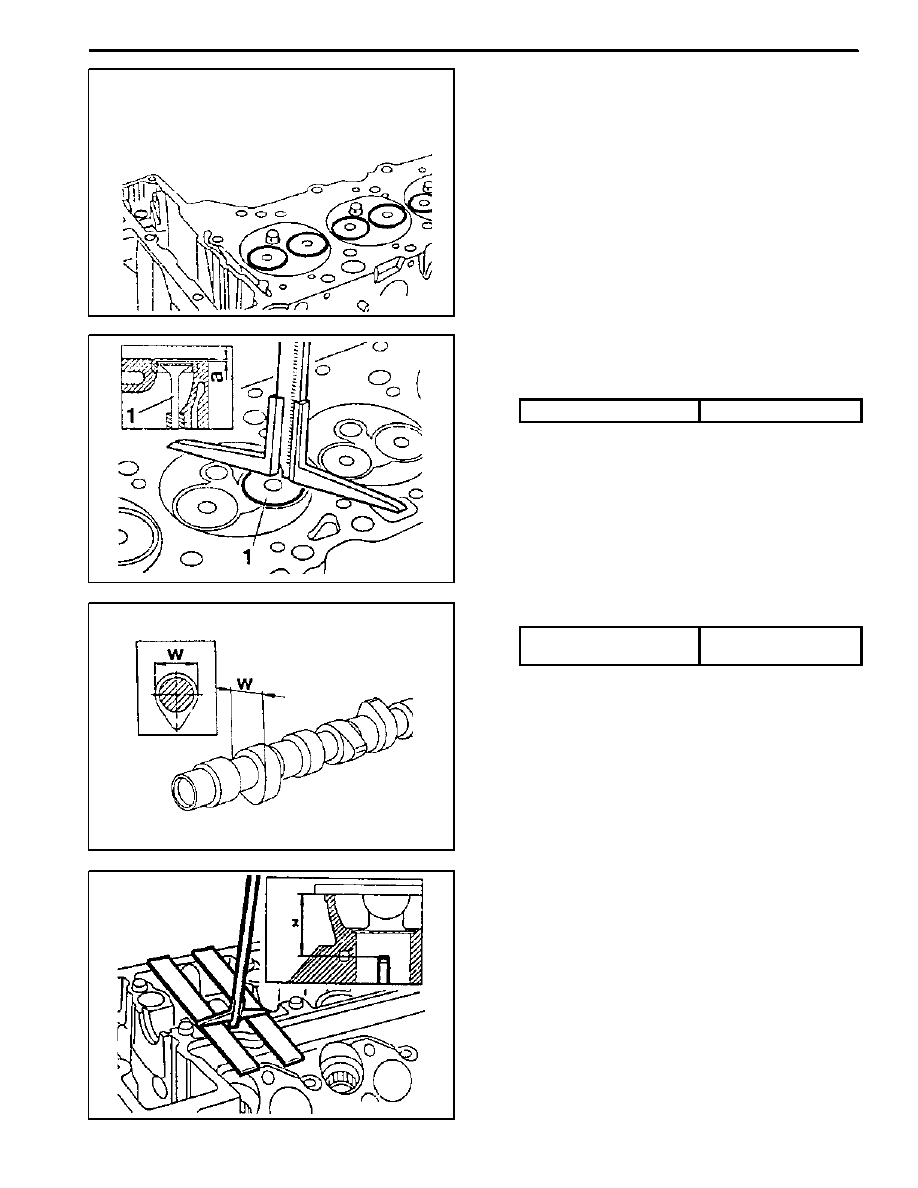

5. Clean the vales, valve seats and valve guides.
6. Coat the valve stem with oil and insert it into valve

guide.

7. Insert the valves (1) into the valve guides according

to marking.

8. Measure amount by which the valve arrears ’a’.

Arrears ’a’

0.1 -- 0.7 mm

Notice
If out of standard, replace the valve seat ring.

9. Measure camshaft cam basic diameter (w).

Diameter ’w’

38 ± 0.2 mm

or 37.6 ± 0.2 mm

10. Measure distance ’z’ (cylinder head cover parting

surface -- valve stem).

OM600 ENGINE MECHANICAL 1B3 -- 131

DAEWOO MY_2000

11. The distance ’x’ (camshaft basic bore -- valve stem).

’x’ = ’z’ -- ’y’.
Determine the valve to use according to this mea-

surement (See ’matching valves’)

Example) Measured value ’w’= 38.2 mm

Measured value ’z’ = 36.5 mm

—————————————

Value ’y’

= 15.5 mm

’x’ = 36.5 -- 15.5 = 21.0mm
In this case according to ’Matching valves’ table, the

installed valve may be used.

1B3 -- 132 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

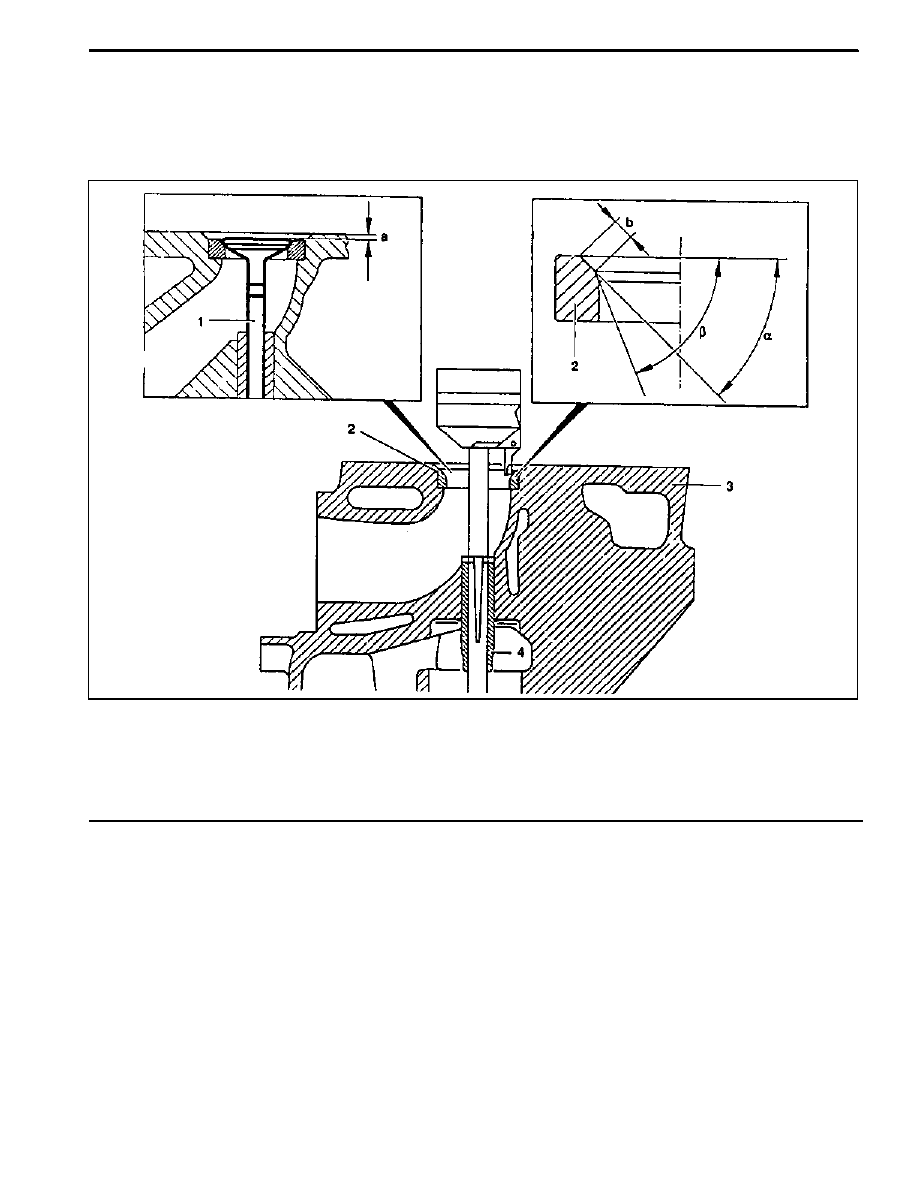

MACHINING OF VALVE SEAT

Preceding Work : Removal of prechamber

Removal and inspection of valve, replace if necessary
Inspection of valve guide, replace if necessary

1 Valve

2 Valve Seat Ring

3 Cylinder Head

4 Valve Guide

a Valve Seat Angle

b Valve Seat Free Angle
