OM600 ENGINE MECHANICAL 1B3 -- 121

DAEWOO MY_2000

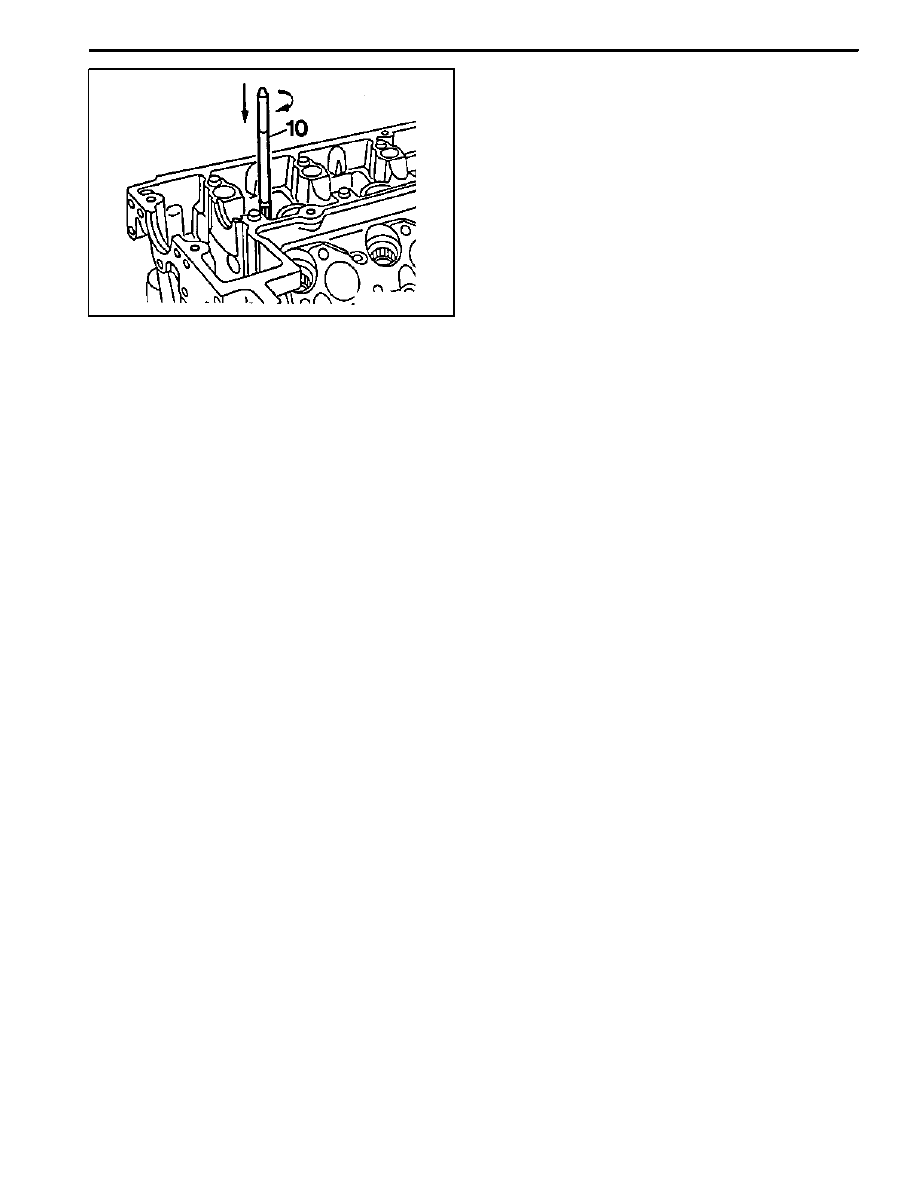

9. If necessary, ream the valve guide bore evenly.

Notice
Never turn the reamer against the direction of rota-

tion.

Reamer (for Exhaust) 000 589 10 53 00
Reamer (for Intake) 000 589 21 53 00

1B3 -- 122 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

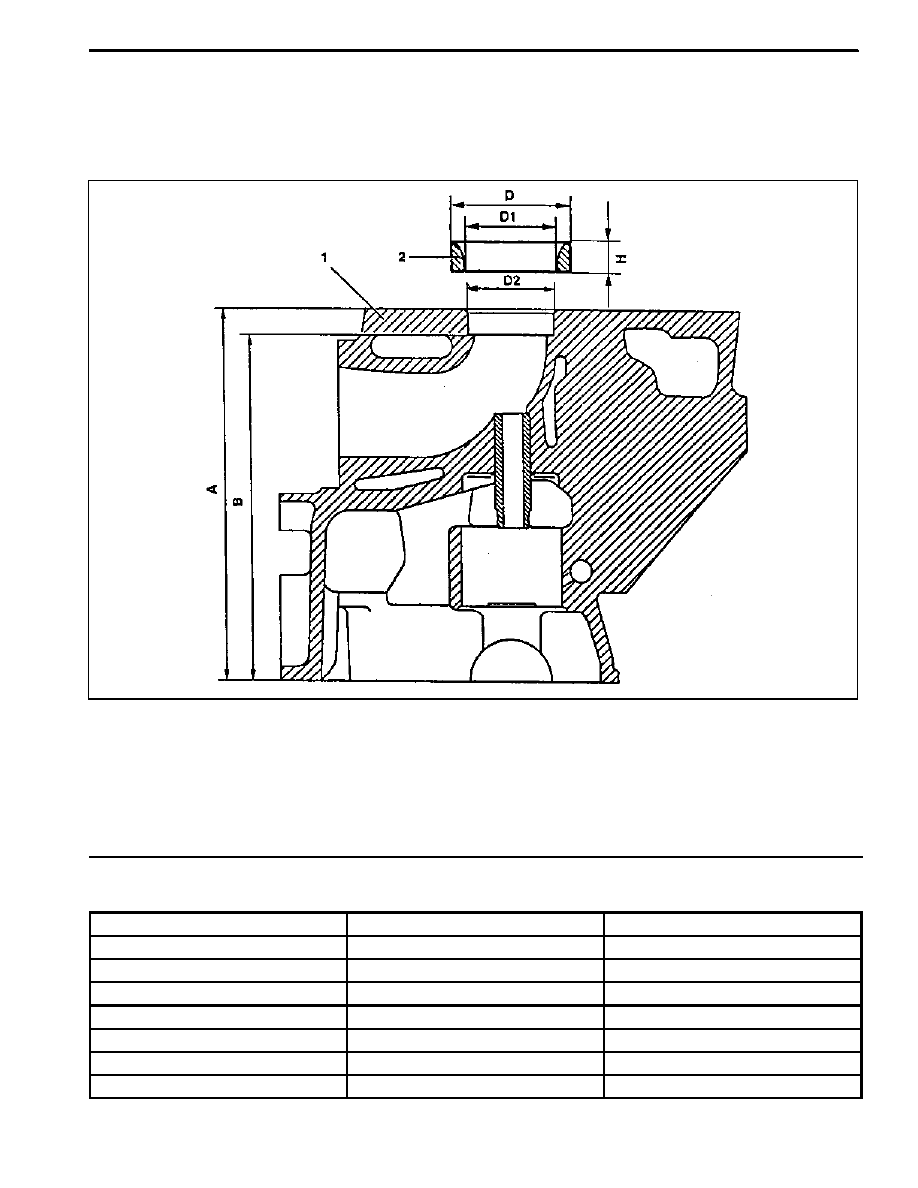

VALVE SEAT RINGS

Preceding Work : Removal of valve

Checking of valve guide, replace if necessary
Removal of prechamber

1 Cylinder Head

2 Valve Seat Ring

3 Valve Guide

A Height (Cylinder Head Upper / Lower Surface)

B Height (cylinder Head Cover Surface -- Seat of

Valve Seat Ring)

D

Valve Seat Ring Outer Diameter

D1 Valve Seat Ring Inner Diameter

D2 Basic Bore Diameter

H

Height of Valve Seat Ring

Service Ddata

Item

Intake

Exhaust

D2

40.000 -- 40.016 mm

37.000 -- 37.016 mm

D

40.084 -- 40.100 mm

37.084 -- 37.100 mm

D1

33.400 -- 33.600 mm

30.400 -- 30.600 mm

H

6.955 -- 7.045 mm

6.955 -- 7.045 mm

Overlap U=D--D2

0.068 -- 0.100 mm

0.068 -- 0.100 mm

B

133.4 mm

133.4 mm

A

142.5 mm

142.5 mm

OM600 ENGINE MECHANICAL 1B3 -- 123

DAEWOO MY_2000

Commercial Tools

Cylinder Head Clamping Device

Hunger
D--8000 München 70
Type Ventilknecht K2000
Order No. 221 00 100

Valve Seat Turning Tool

Hunger
D--8000 München 70
Type VDS 1A
Order No. 236 03 308

Ring Seat Turning Tool

Hunger
D--8000 München 70
Type RDS 1
Order No. 219 00 100

Pneumatic Removal / Installation Device
(Drift : 8mm, 9mm, 14mm)

Hunger
D--8000 München 70
Type PVM 1

Tensioning Head

Hunger
D--8000 München 70
Order No. 250 15 250

Cutting Tool for Recessing Grooves

Hunger
D--8000 München 70
Order No. 217 93 601

Test Set for Valves

Hunger
D--8000 München 70
Order No. 216 69 210

Internal Dial Gauge (Range : 25 -- 60mm)

Mahr
D--7300 Esslingen
Order No. 844

External Micrometer (Range : 25 -- 60mm)

Mahr
D--7300 Esslingen
Order No. 40 S

Electrically Heated Water Tank

Otto Dürr
D--7123 Sachsenherm -- Ochsenbach

1B3 -- 124 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

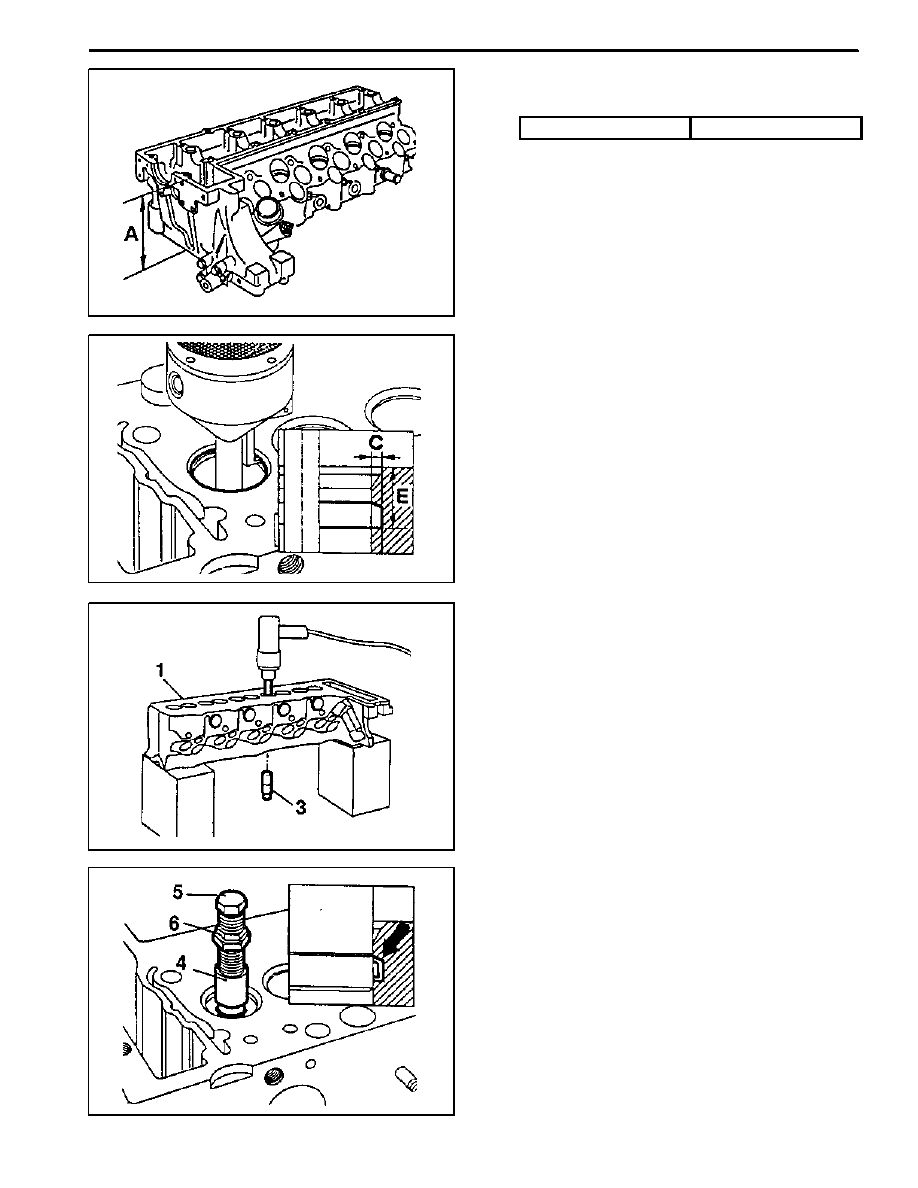

Removal Procedure

1. Measure dimension ’A’.

Limit

142.5 mm

2. Clamp the cylinder head with clamping device.

3. Cut groove into the valve seat ring so that dimension

’C’ is approx. 2mm and dimension ’E’ is approx.

6mm.

4. Remove the cylinder head from the clamping device

and place it onto wooden blocks.

5. Remove the valve guide (3).

Drift (Intake) 8mm
Drift (Exhaust) 9mm

6. Insert the tensioning head (4) and extracted wedges

(arrow) by turning the bolt (5).
Notice
Carefully tighten the bolt (5) otherwise the valve

seat ring in the cylinder headwill be excessively ten-

sioned.

7. Lock the bolt (5) with nut (6).
