OM600 ENGINE MECHANICAL 1B3 -- 113

DAEWOO MY_2000

Tools Required
667 589 00 31 00 Press Lever
104 589 00 37 00 Pliers
102 589 03 40 00 Magnetic Lifter
603 589 01 40 00 Holding Wheel
601 589 02 43 00 Drift
116 589 06 63 00 Magnetic Finger
667 589 02 63 00 Supporting Bar

A: Intake valve stem seal

B: Exhaust valve stem seal

Intake valve stem seal

Exhaust valve stem seal

Chamfer

Offset

All round

Inner diameter ’d’

7.3 mm

8.2 mm

Color

Brown

Green

Wire ring

Black

Yellow

1B3 -- 114 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

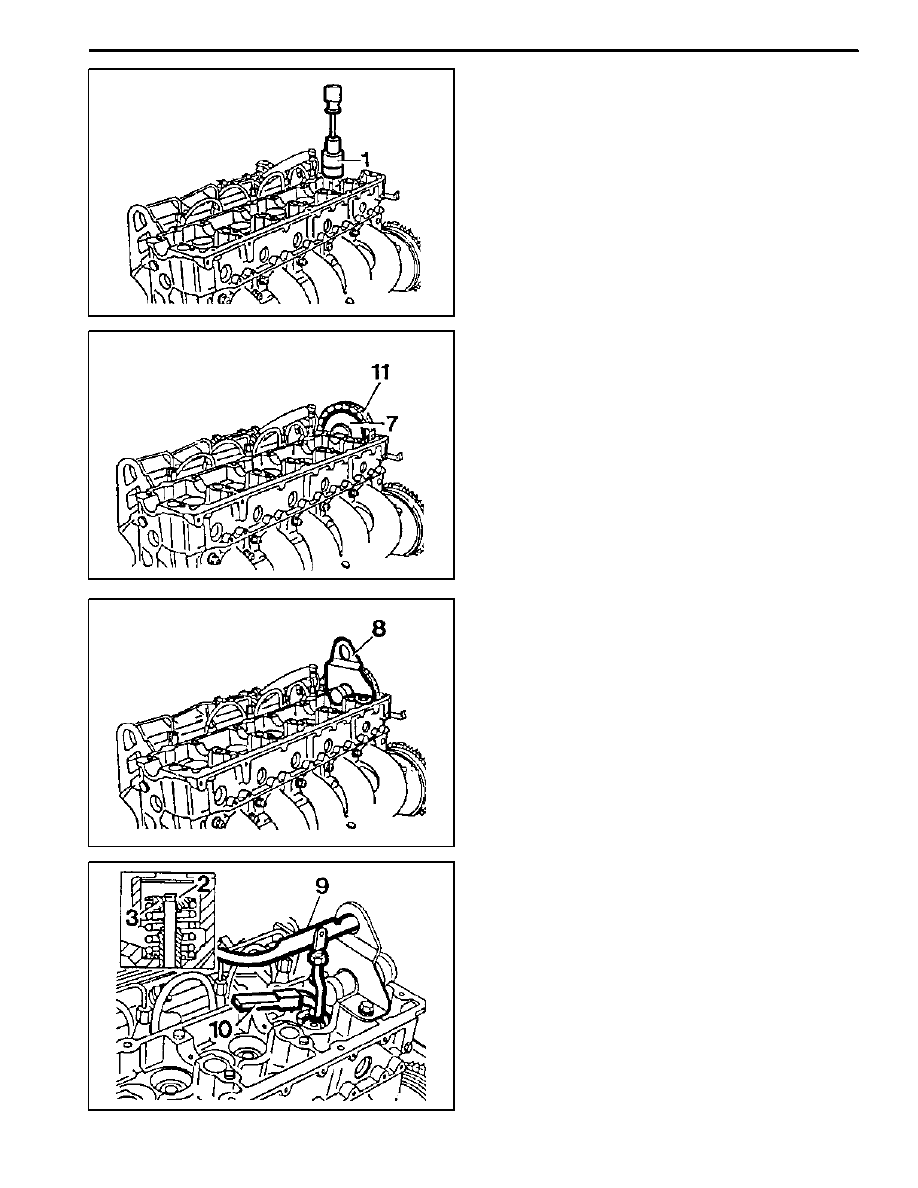

Replacement Procedure

1. Remove the valve tappet (1) with magnetic lifter.

Notice
Place the valve tappets upside down (open end up-

ward).

Magnetic Lifter 102 589 03 40 00

2. Install the holding wheel (7) into the timing chain

(11).

Holding Wheel 603 589 01 40 00

3. Position the piston of relevant cylinder at TDC.

4. Install the supporting bar (8).

Supporting Bar 667 589 02 63 00

5. Using press lever (9), press the spring retainer(3)

downward and remove the valve collets with mag-

netic finger (10).

Press Lever 667 589 00 31 00
Magnetic Finger 116 589 06 63 00

OM600 ENGINE MECHANICAL 1B3 -- 115

DAEWOO MY_2000

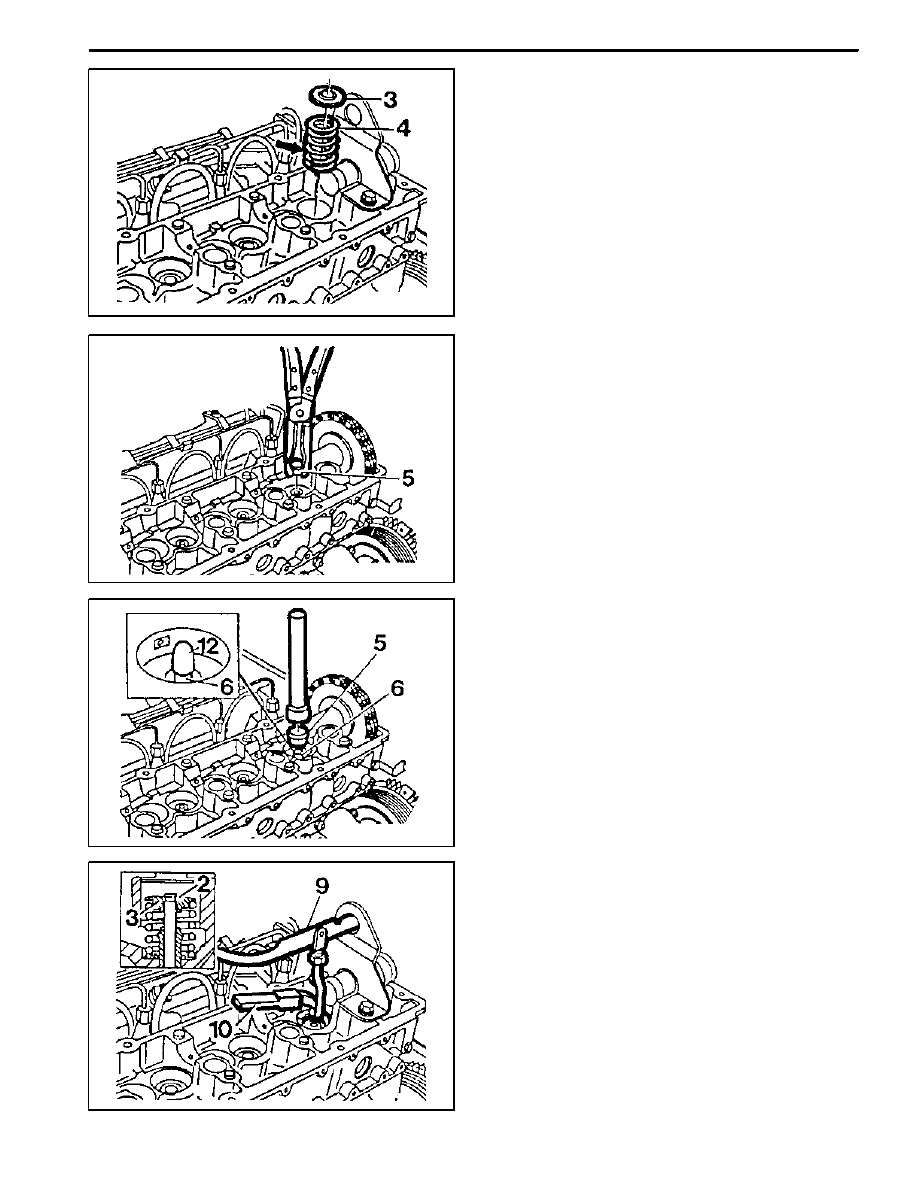

6. Remove the spring retainer(3) and valve spring (4).

7. Remove the valve stem seal (5).

Pliers 104 589 00 37 00

8. Insert the cap (12) onto the valve (6) and install the

new valve stem seal (5) and then remover the cap.

Drift 601 589 02 43 00

9. By pressing the spring seat with press lever (9),

install the valve cotters(2) with magnetic finger (10).

Notice
Be careful not to damage guide bore of the valve

tappet.

Press Lever 667 589 00 31 00
Magnetic Finger 116 589 06 63 00

1B3 -- 116 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

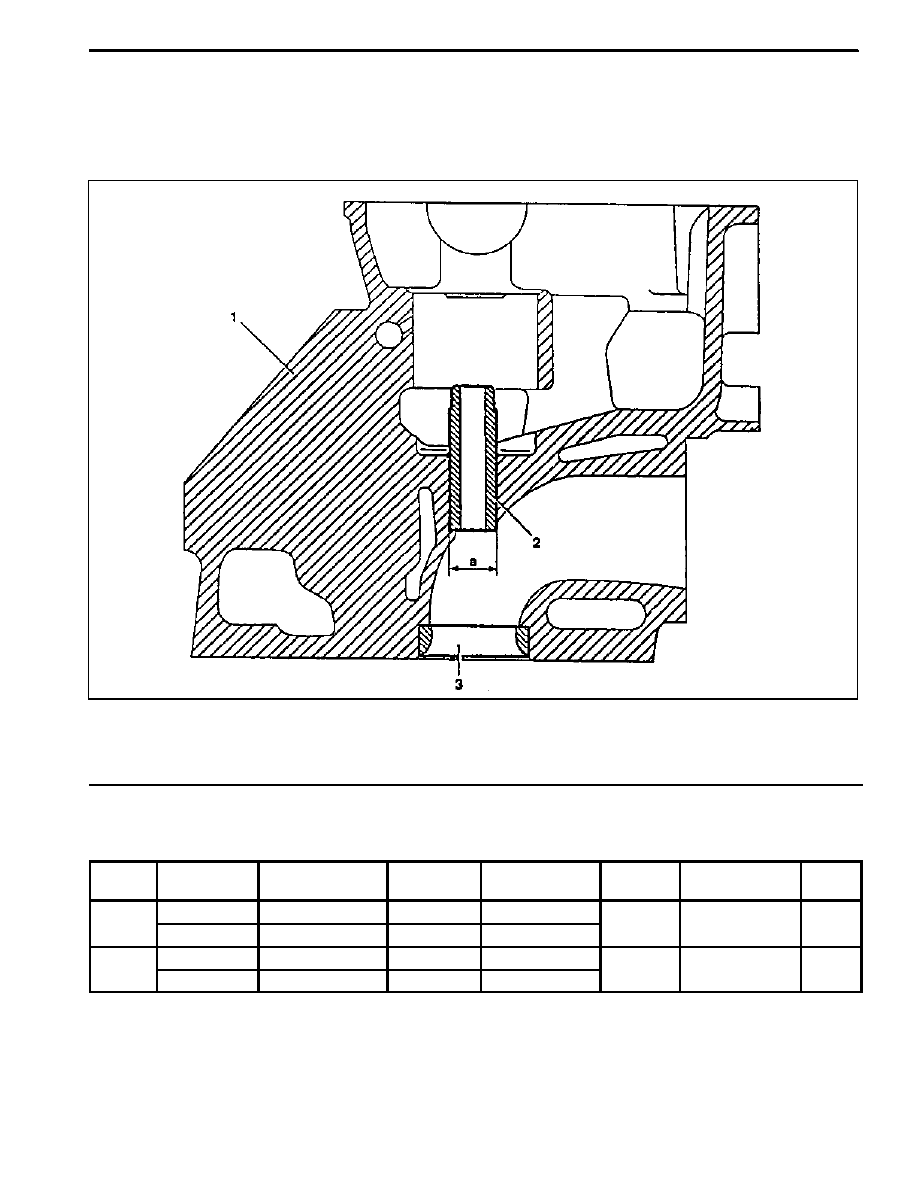

CHECK AND REPLACEMENT OF VALVE GUIDES

Preceding Work : Removal of cylinder head

Removal of valve spring
Removal of valve

1 Cylinder Head

2 Valve Guide

3 Valve Seat Ring

a Basic Bore Diameter

Service Ddata

Item

Outer Diameter

’D’

Color Code

Basic Bore

Diameter ’a’

Overlap

’D’ -- ’a’

Valve Guide

Inner Diameter ’A’

Length

’L’

Intake

Repair size 1

14.251

Red

14.200 -- 14.211

0.029 --

8 000 8 030

39 5

Intake

Repair size 2 14.440 -- 14.451

White

14.400 -- 14.411

0.029 --

0.051

8.000 --8.030

39.5

Exhaust

Repair size 1 14.240 --14. 251

Red

14.200 -- 14.211

0.029 --

9 000 9 050

37 7

Exhaust

Repair size 2

14.440-- 14.451

White

14.400 -- 14.411

0.029 --

0.051

9.000 --9.050

37.7
