OM600 ENGINE MECHANICAL 1B3 -- 101

DAEWOO MY_2000

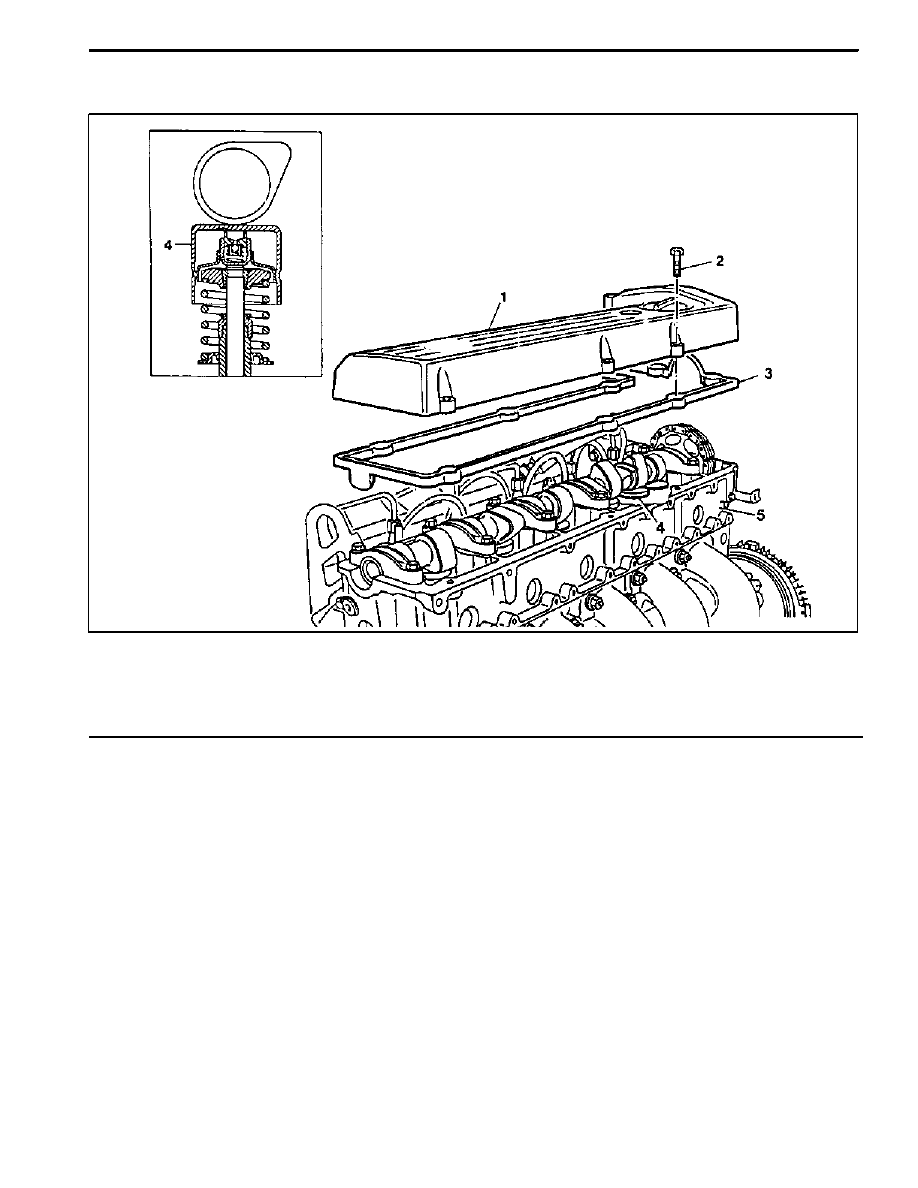

HYDRAULIC VALVE CLEARANCE COMPENSATION ELEMENT CHECK

1 Cylinder Head Cover

2 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

3 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

4 Valve Tappet

5 Cylinder Head

1B3 -- 102 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Checking

Notice
The noise which continues short time during short

travel (frequent starting of the engine) or engine

starting after a long time storage is normal operating

conditions. So, it does not need to be repaired. De-

termine the malfunctions in valve clearance com-

pensation device with noise through following tests.

If defective, replace as respectively.

1. Run the engine at more than 3000rpm for approx. 4

minutes.

2. Stop the engine. After 5minutes, check the engine

oil level and adjust if necessary.

3. Remove the cylinder head cover.
4. Check the valve tappets at TDC position of each cyl-

inders.

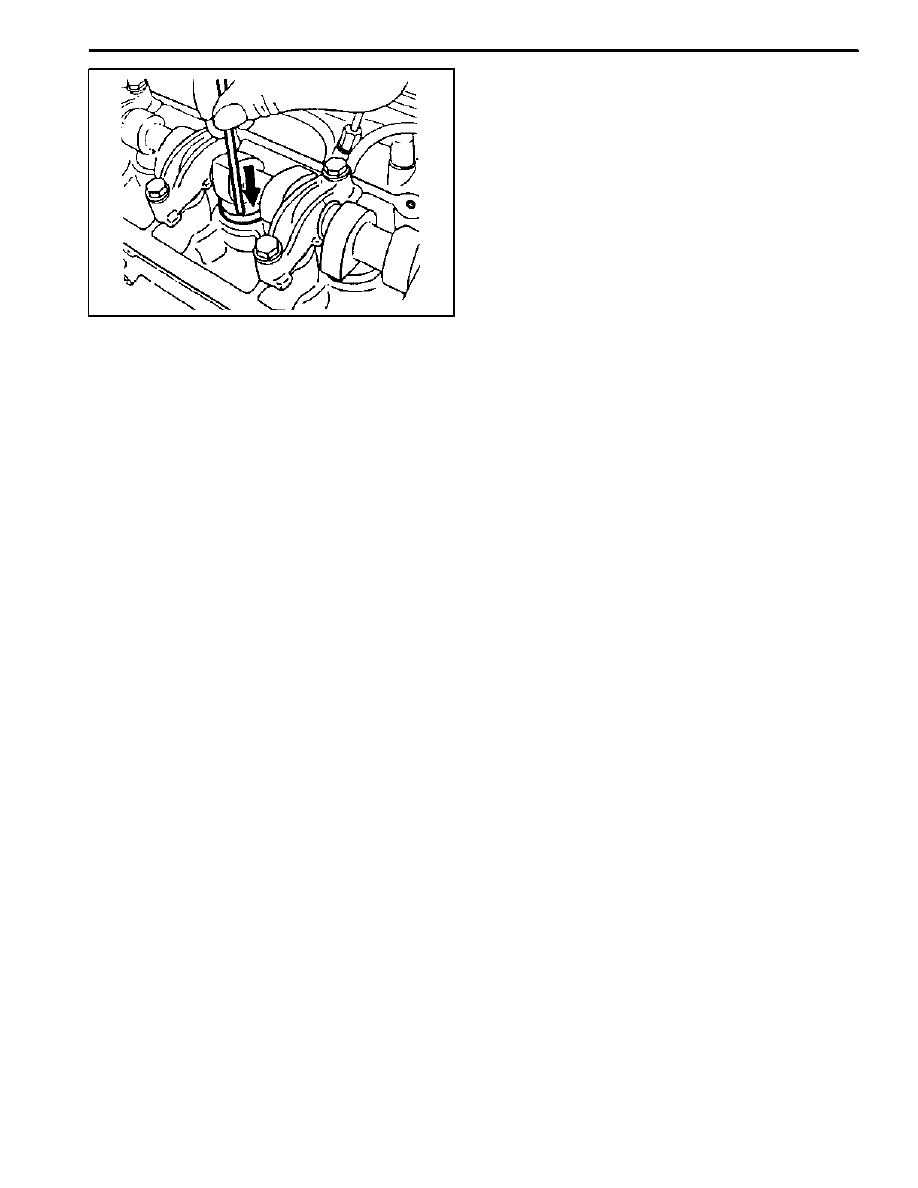

5. Using a drift, lightly press the valve tappet and mea-

sure clearance between the cam and valve tappet.
Notice
If the clearance exceeds 0.4mm, replace the valve

tappet.

6. If a valve tappet moves down too far in comparison

to the others, replace the valve tappet.

7. Rotate the engine and check the remaining valve

tappets.
Notice
D

Unnecessary rotation of the engine will damage

the valve tappets.

D

Do not rotate the engine by using the camshaft

sprocket bolt or to the opposite direction of the

engine rotation.

OM600 ENGINE MECHANICAL 1B3 -- 103

DAEWOO MY_2000

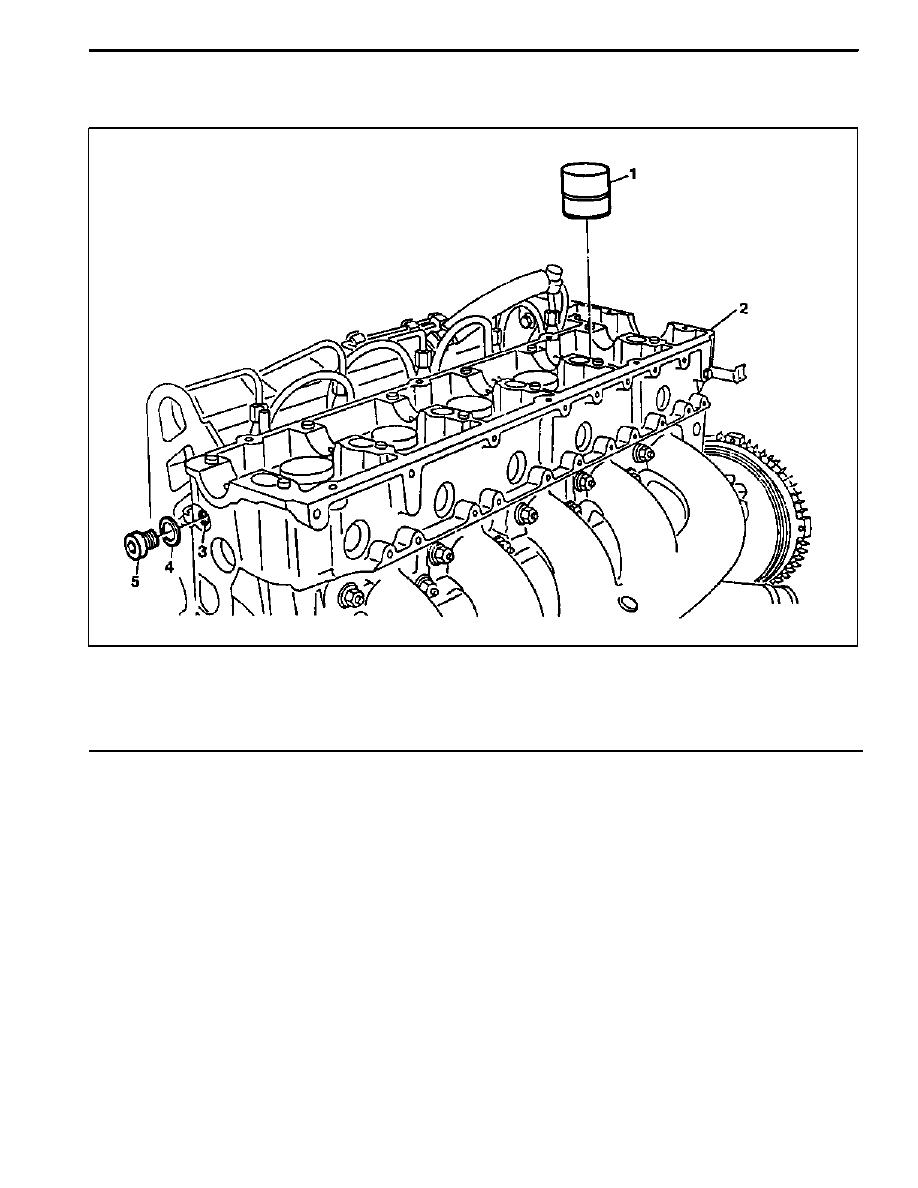

VALVE TAPPETS

Preceding Work : Removal of camshaft

1 Valve Tappet

2 Cylinder Head

3 Oil Gallery

4 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Screw Plug

Tools Required
102 589 03 40 00 Magnetic Bar

1B3 -- 104 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Replacement Procedure

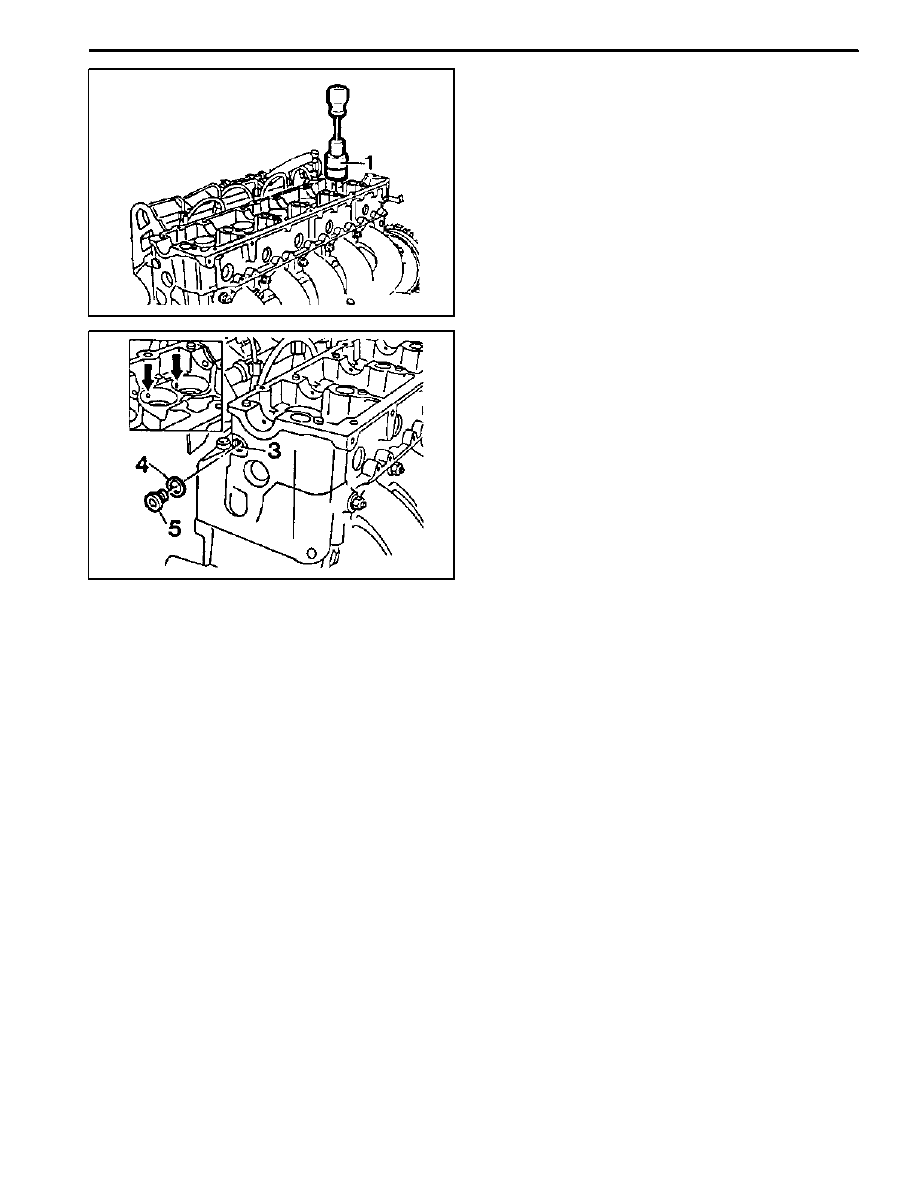

1. Pull out the valve tappet (1).

Magnetic Bar 102 589 03 40 00

2. Remove the plug (5) and blow compressed air into

the oil gallery (3). At this time, check that the outlet

bores(arrow) at the seat of the valve tappet are

clear.

3. Replace the seal (4) and tighten the plug (5).
4. Insert the new valve tappet.

Notice
Coat the valve tappet with oil.
