GENERAL ENGINE INFORMATION 1A3 -- 11

DAEWOO MY_2000

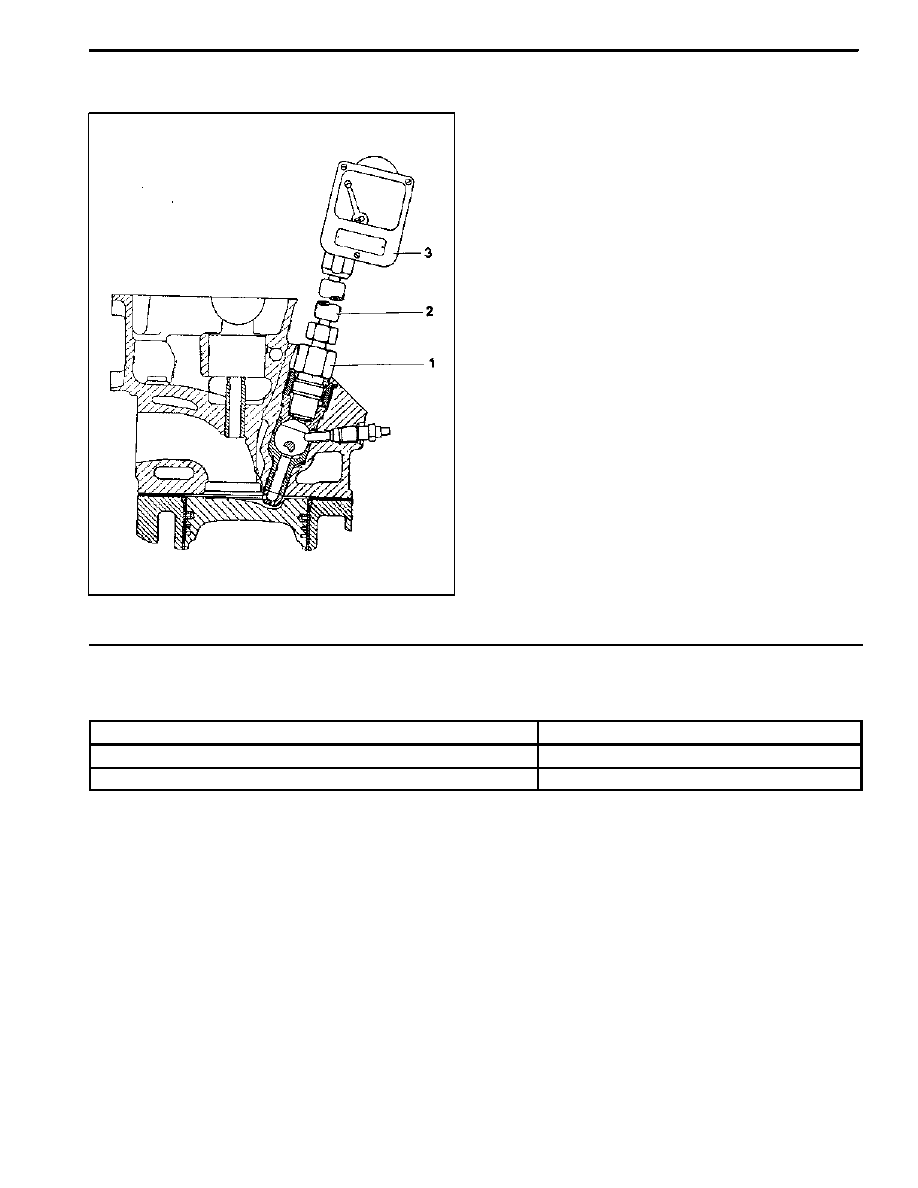

COMPRESSION PRESSURE TEST

1 Test Adapter

2 Flexible Connector

3 Compression Pressure Recorder

Service Data

Normal Compression Pressure

28bar

Minimum Compression Pressure

Approx.18bar

Permissible Pressure Difference Between Individual Cylinders

Max. 3bar

D

Engine at normal operating temperature of 80_C

Tools Required
000 589 65 09 00 Socket
001 589 73 21 00 Hand Vacuum Pump

1A3 -- 12 GENERAL ENGINE INFORMATION

DAEWOO MY_2000

Compression Pressure Measurement

Notice
Ensure that no gear is engaged and that the vehicle

is protected from rolling.

1. Run the engine to be the coolant temperature 80_C.
2. Remove the fuel injection nozzle.

Socket Wrench Insert 001 589 65 09 00

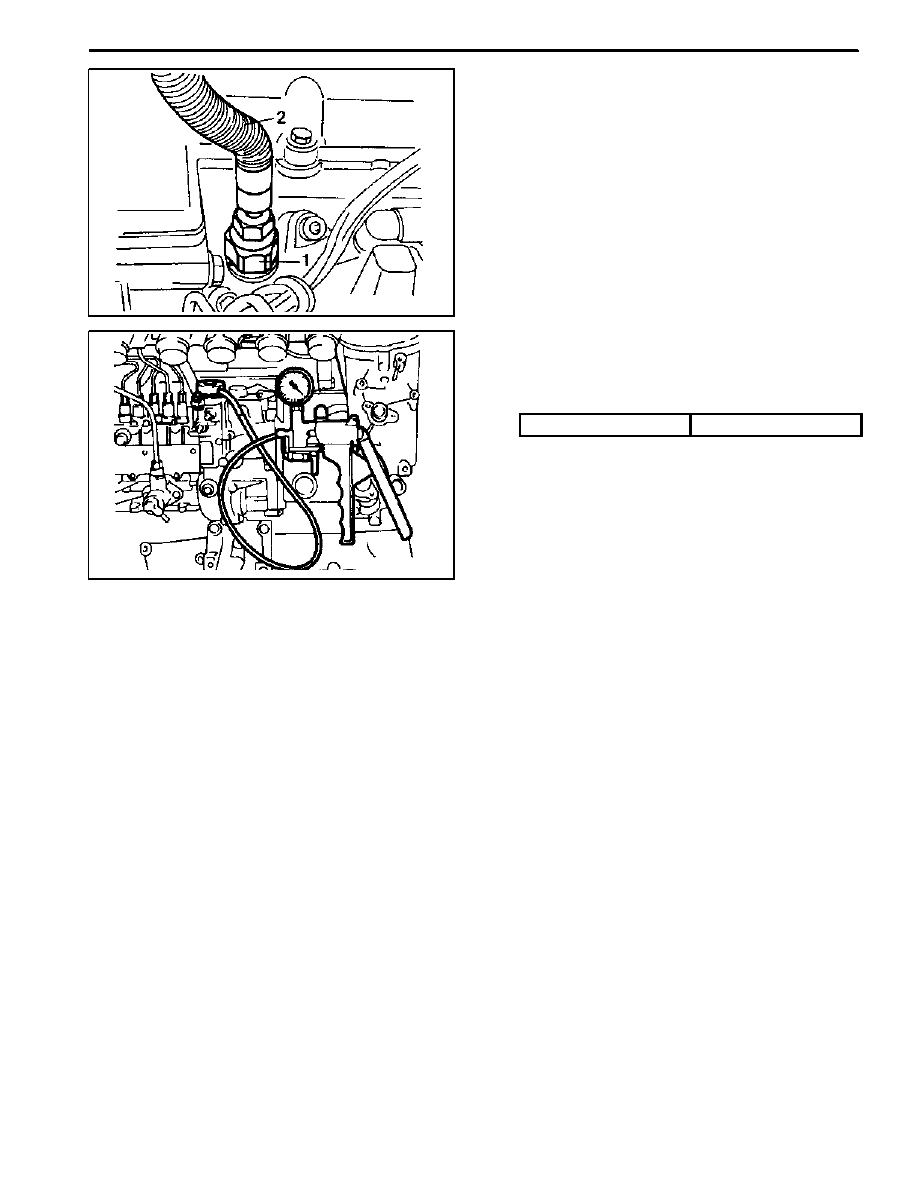

3. Install the test adapter (1) and connect the flexible

connector (2) to the compression pressure recorder.

Compression Pressure Recorder 001 589 76 21 00

4. Disconnect the vacuum line from the stop unit and

connect the hand vacuum pump to the stop unit.

5. Pump the hand vacuum pump and make the fuel in-

jection pump in stop position.

Operating Pressure

Approx. 500bar

Hand Vacuum Pump 001 589 73 21 00

6. Using a starter motor, crank the engine 8 revolu-

tions.

7. Measure the remaining cylinder compression pres-

sure in the same manner and compare it with ser-

vice data.
Notice
If out of standard, do cylinder pressure leakage test.

8. Remove the compression pressure recorder.
9. Install the fuel injection nozzle.

GENERAL ENGINE INFORMATION 1A3 -- 13

DAEWOO MY_2000

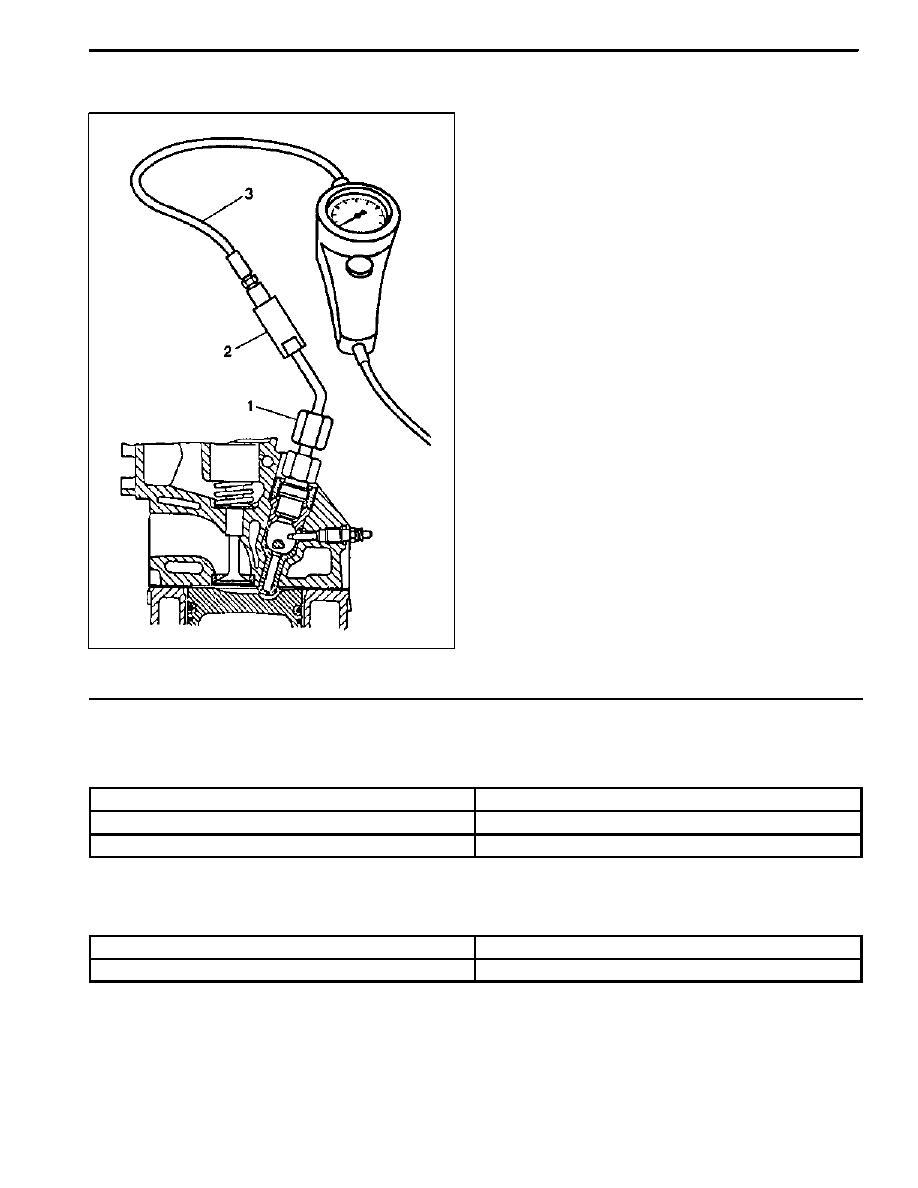

CYLINDER PRESSURE LEAKAGE TEST

1 Connector

2 Connection Piece

3 Connection Hose

Permissible Pressure Leakage (Engine at Normal Operating Temperature of 80_C)

At Whole Engine

Max. 25 %

At Valve and Cylinder Head Gasket

Max. 10 %

At Piston and Piston Ring

Max. 20 %

Commercial Tools

Cylinder Pressure Leakage tester

BOSCH, EFAW 210 A or SUN CLT 228

Connection Piece

BOSCH order no. 1 687 010 016

1A3 -- 14 GENERAL ENGINE INFORMATION

DAEWOO MY_2000

Leakage Test

1. Run the engine to be the coolant temperature 80_C.
2. Remove the fuel injection nozzle.
3. Open the coolant subtank cap.
4. Check the coolant level and replenish if necessary.
5. Open the oil filler cap.
6. Remove the air cleaner cover and element.
7. Position the piston at TDC.

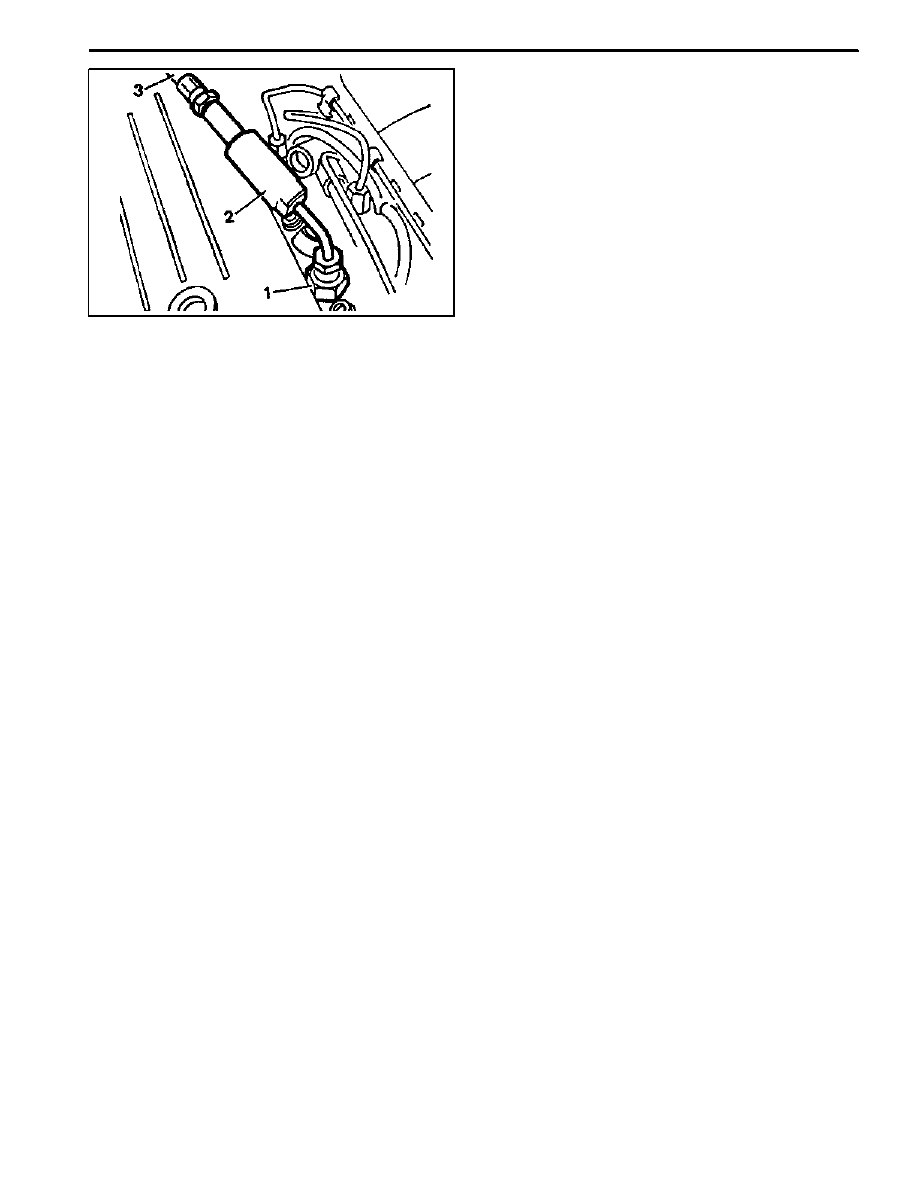

8. Install the connector (1) and connection piece (2).
9. Calibrate the tester and connect the connection

hose (3)

10. Pressurize with compressed air and compare the

pressure changes with permissible pressure leak-

age.

11. If permissible pressure leakage is out of standard,

check followings :

-- Intake and exhaust lines.
-- Sounds in oil filler area.
-- Air bubbles in radiator coolant.

12. Do pressure leakage test for the remaining cylinders

according to the firing order.
D

OM 662LA Engine : 1--2--4--5--3

D

OM 661LA Engine : 1--3--4--2

13. Remove the tester.
14. Close the coolant pressure cap and oil filler cap.
15. Install the air cleaner element and cover.
16. Install the fuel injection nozzle.
