M161 ENGINE INTAKE & EXHAUST 1G2 -- 3

DAEWOO MY_2000

MAINTENANCE AND REPAIR

ON--VEHICLE SERVICE

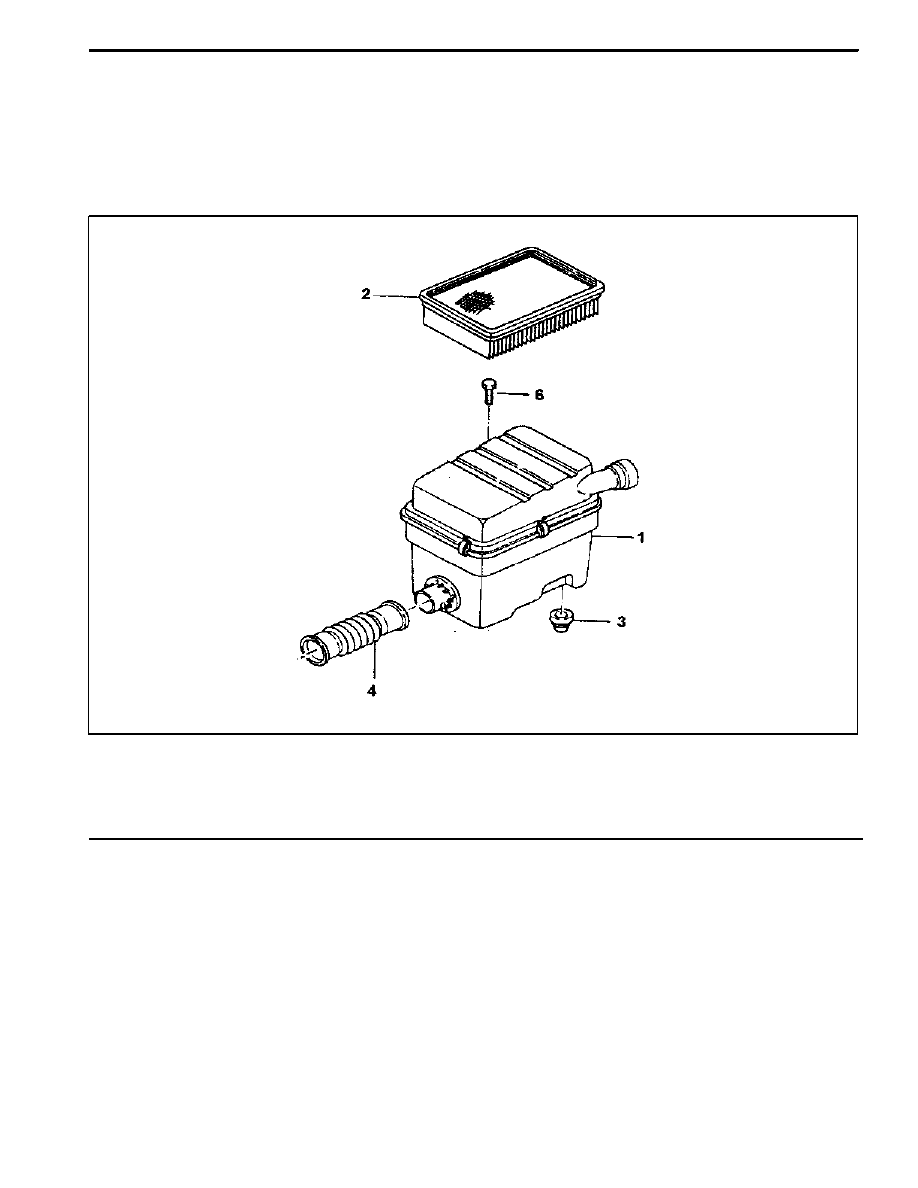

AIR CLEANER

1 Air Cleaner Assembly

2 Element Assembly

3 Insulator

4 Air Duct Hose

6 Bolt (M8 x 30 )

22.5--27.5 NSm

. . . . . . . . . . . . . . .

1G2 -- 4 M161 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

Removal and Installation Procedure

1. Disconnect the HFM sensor and the air cleaner by

prying up the clamp.

2. Remove the air cleaner mounting bolt.

Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

3. Remove air intake shield upper cover, and then re-

move the air cleaner from rubber bearing on bracket.

Notice: For installation, exactly seat the air cleaner into

the rubber bearing.

M161 ENGINE INTAKE & EXHAUST 1G2 -- 5

DAEWOO MY_2000

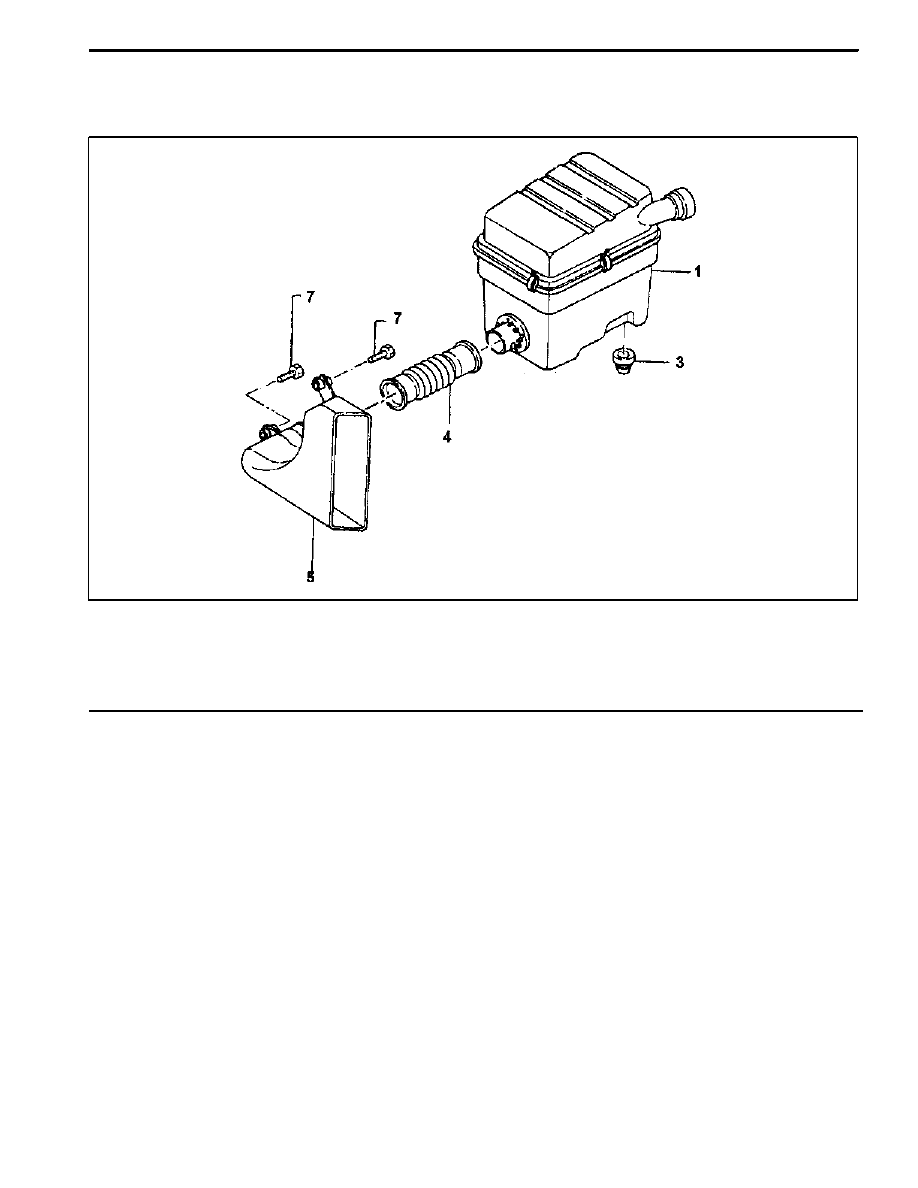

AIR INTAKE SHIELD

Preceding Work: Removal of air cleaner

1 Air Cleaner Assembly

3 Insulator

4 Air Duct Hose

5 Air Inlet Duct

7 Bolt (M6 x 35 )

9--11 NSm

. . . . . . . . . . . . . . . . . . .

Removal & Installation Procedure

1. Remove the upper cover (3) from the air intake shield

(5) upper mounting pin.

2. Remove the bolts (4 and 6).
3. Remove the air intake shield (5).
4. Installation should follow the removal procedure in

the reverse order.

1G2 -- 6 M161 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

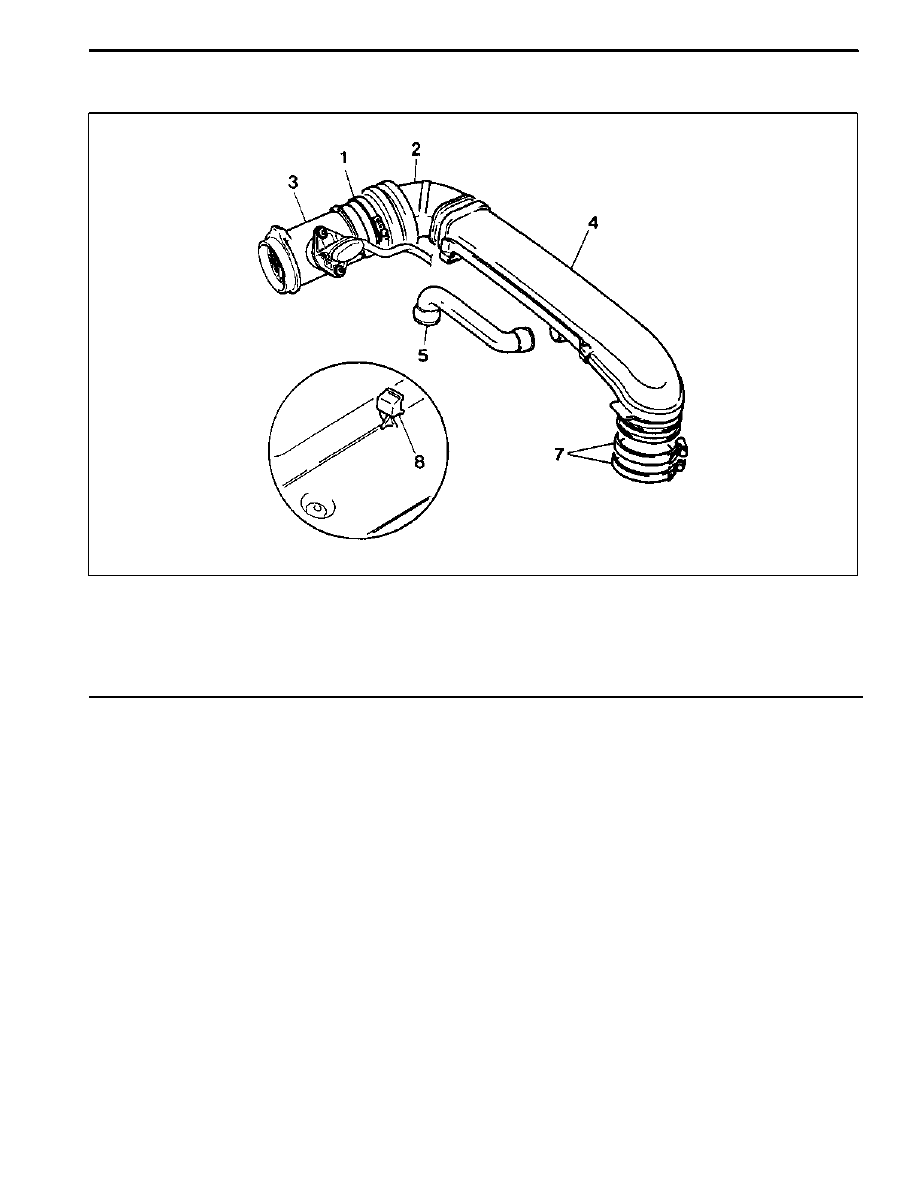

INTAKE AIR DUCT

1 Clamp

2 Sleeve

3 HFM Sensor

4 Intake Air Duct

5 Blow--by Hose

7 Clamp(2 pieces)

8 Intake Air Duct Mounting Bracket
