SsangYong Korando II (1996-2006 year). Manual - part 131





1F2 -- 104 M161 ENGINE CONTROLS

DAEWOO MY_2000

KAB1F400

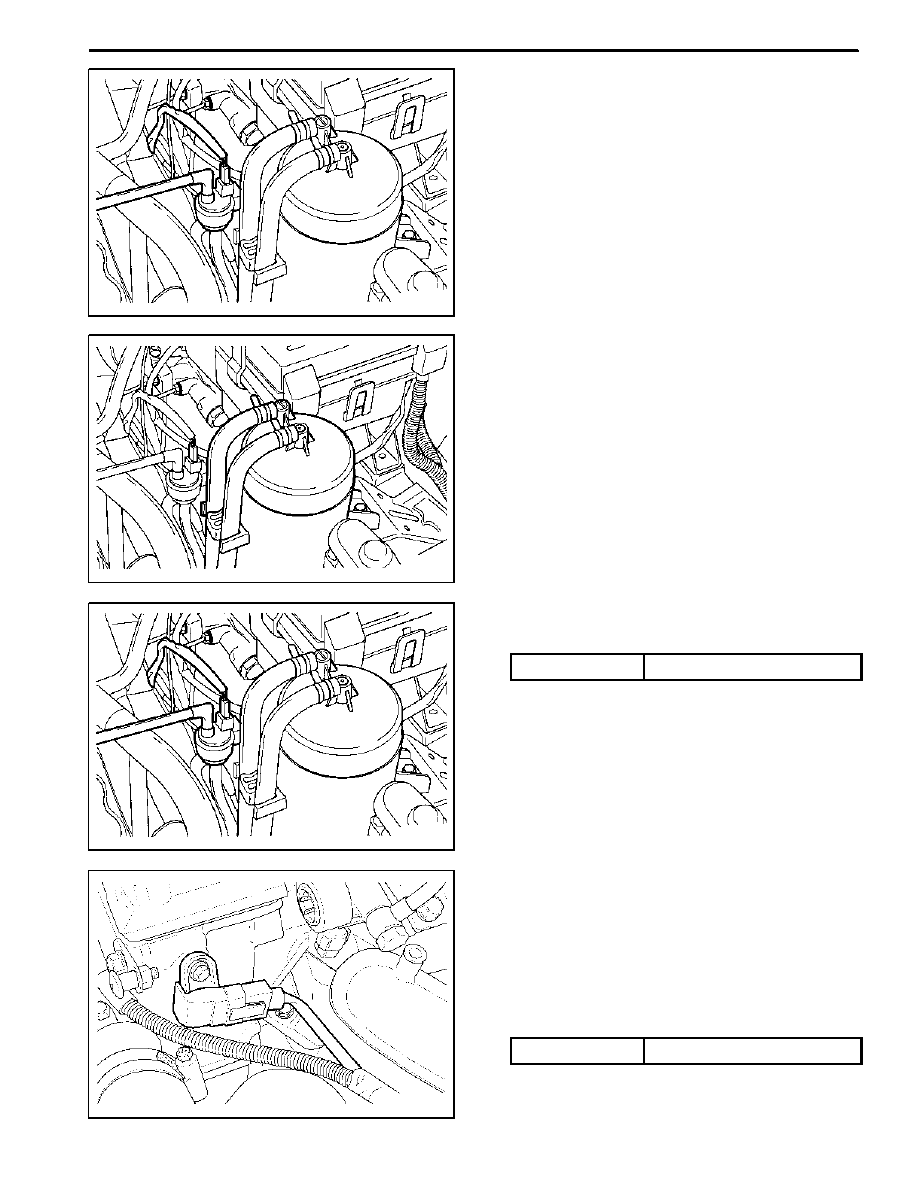

PURGE CONTROL VALVE

Removal and Installation Procedure

1. Disconnect the negative battery cable.
2. Disconnect the purge control valve connector.
3. Disconnect the throttle body-to-purge control valve

hose from the purge control valve.

4. Disconnect the canister-to-purge control valve hose

from the purge control valve.

5. Remove the purge control valve.
6. Installation should follow the removal provedure in

the reverse order.

KAB1F410

CANISTER

Removal and Installation Procedure

Caution: Canister and vacuum hoses contain fuel

vapors. Do not smoke in the area or permit an open

flame.
1. Disconnect the fuel tank-to-canister hose form the

canister.

2. Disconnect the canister-to-purge control valve hose

form the canister.

KAB1F400

3. Remove the canister mounting bolts.

Installation Notice

Tightening Torque

6 NSm (53 lb-in)

4. Remove the canister.
5. Installation should follow the removal procedure in

the reverse order.

YAA1F810

CAMSHAFT POSITION SENSOR

Removal and Installation Procedure

1. Disconnect the negative battery cable.
2. Disconnect the electrical connector from the cam-

shaft position sensor.

3.Remove the camshaft position sensor retaining bolt.

Installation Notice

Tightening Torque

10 NSm (89 Ib-in)

M161 ENGINE CONTROLS 1F2 -- 105

DAEWOO MY_2000

4. Check the O-ring for damage and replace it if neces-

sary.

5. Installation should follow the removal procedure in

the reverse order.

KAA1F160

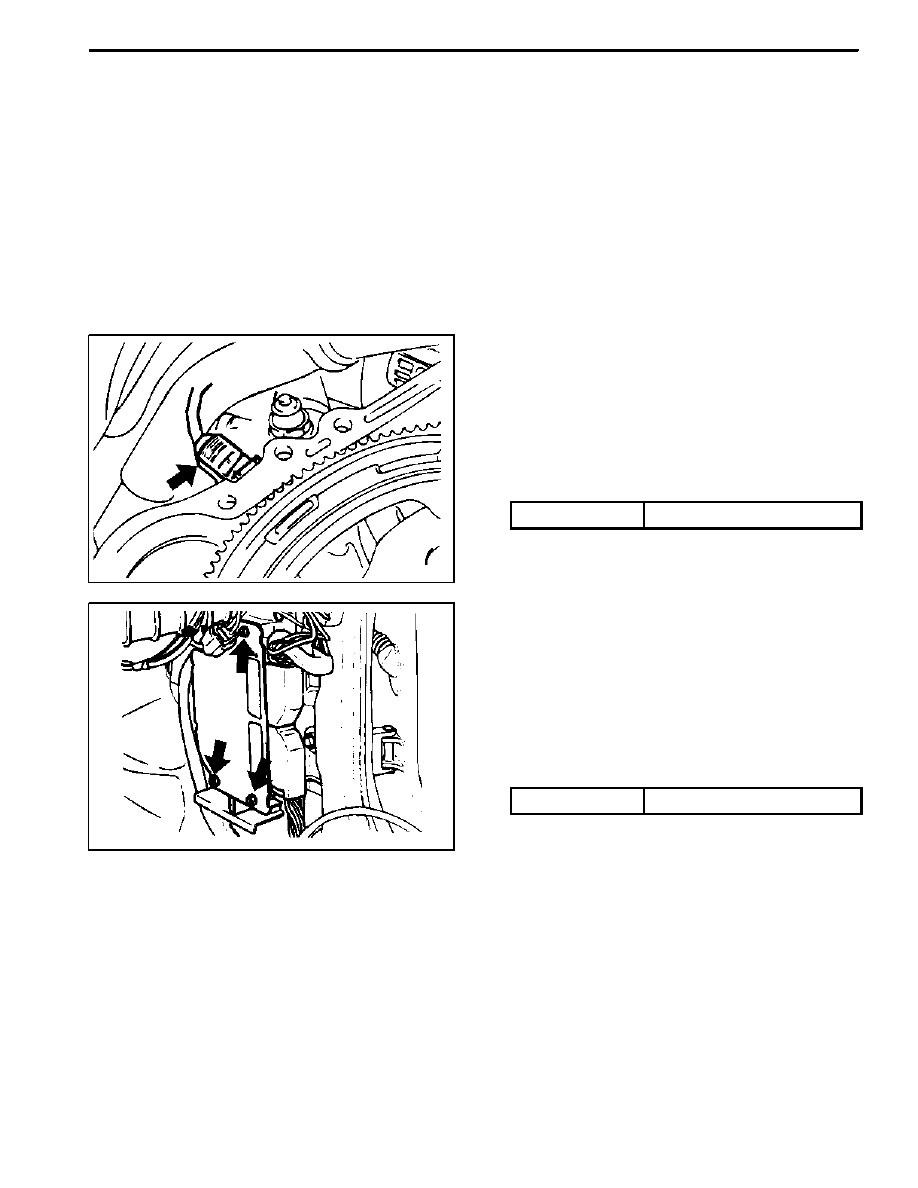

CRANKSHAFT POSITION SENSOR

Removal and installation Procedure

1. Disconnect the negative battery cable.
2. Disconnect the electrical connector at the crankshaft

position sensor.

3. Remove the crankshaft position sensor retaining bolt.

Installation Notice

Tightening Torque

10 NSm (89 lb-in)

4. Installation should follow the removal procedure in

the reverse order.

KAA1F200

ENGINE CONTROL MODULE

Removal and installation Procedure

1. Disconnect the negative battery cable.
2. Remove the cowl side trim form passenger side. Re-

fer to Section 9G, Interior trim.

3. Remove the four securing nuts for the Engine Control

Module (ECM) from the mounting bracket.
Installation Notice

Tightening Torque

10 NSm (89 lb-in)

4. Pull out the ECM from the bracket.
5. Disconnect the vehicle side coupling.
6. Installation should follow the removal procedure in

the reverse order.

DAEWOO MY_2000

SECTION 1G2

M161 ENGINE INTAKE & EXHAUST

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Specifications

1G2--2

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1G2--2

. . . . . . . . .

Maintenance and Repair

1G2--3

. . . . . . . . . . . . . . . . . .

On--Vehicle Service

1G2--3

. . . . . . . . . . . . . . . . . . . . . . . .

Air Cleaner

1G2--3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Air Intake Shield

1G2--5

. . . . . . . . . . . . . . . . . . . . . . . . .

Intake Air Duct

1G2--6

. . . . . . . . . . . . . . . . . . . . . . . . . .

Intake Manifold

1G2--8

. . . . . . . . . . . . . . . . . . . . . . . . .

Exhaust Manifold

1G2--10

. . . . . . . . . . . . . . . . . . . . . . .

Removal and Installation of Exhaust

System

1G2--12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1G2 -- 2 M161 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

NSm

Lb-Ft

Lb-In

Air Cleaner Mounting Bolt

22.5 -- 27.5

16.6 -- 20.3

--

Intake Manifold Mounting Bolts

22.5 -- 27.5

16.6 -- 20.3

--

Idle Regulator and Intermediate Flange Bolts

22.5 -- 27.5

16.6 -- 20.3

--

Supporting Assembly Bolts

22.5 -- 27.5

16.6 -- 20.3

--

Oxygen Sensor

55

41

--

Connection Piece

36 -- 44

27 -- 33

--

Exhaust Pipe Flange Bolts

30

22

--

Exhaust Manifold Nuts

31.5 -- 38.5

23.2 -- 28.4

--

Exhaust Pipe--to--Catalytic Converter Flange Nuts

28 -- 47

21 -- 35

--

Front Muffler Pipe--to--Catalytic Converter Flange Nuts

28 -- 47

21 -- 35

--

Rear Muffler Pipe Flange--to --Front Muffler Pipe Flange

Nuts

28 -- 47

21 -- 35

--
