1F2 -- 52 M161 ENGINE CONTROLS

DAEWOO MY_2000

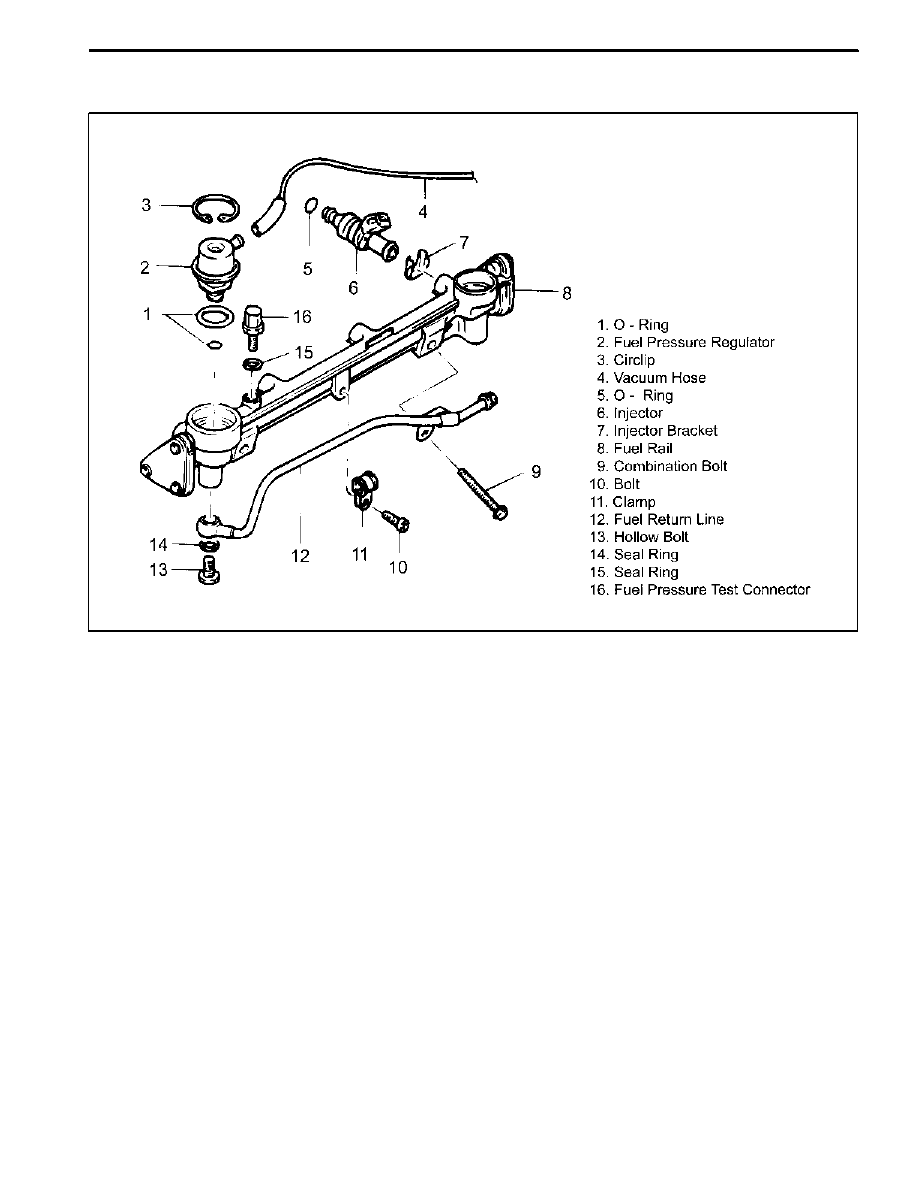

FUEL RAIL

YAA1F0E0

M161 ENGINE CONTROLS 1F2 -- 53

DAEWOO MY_2000

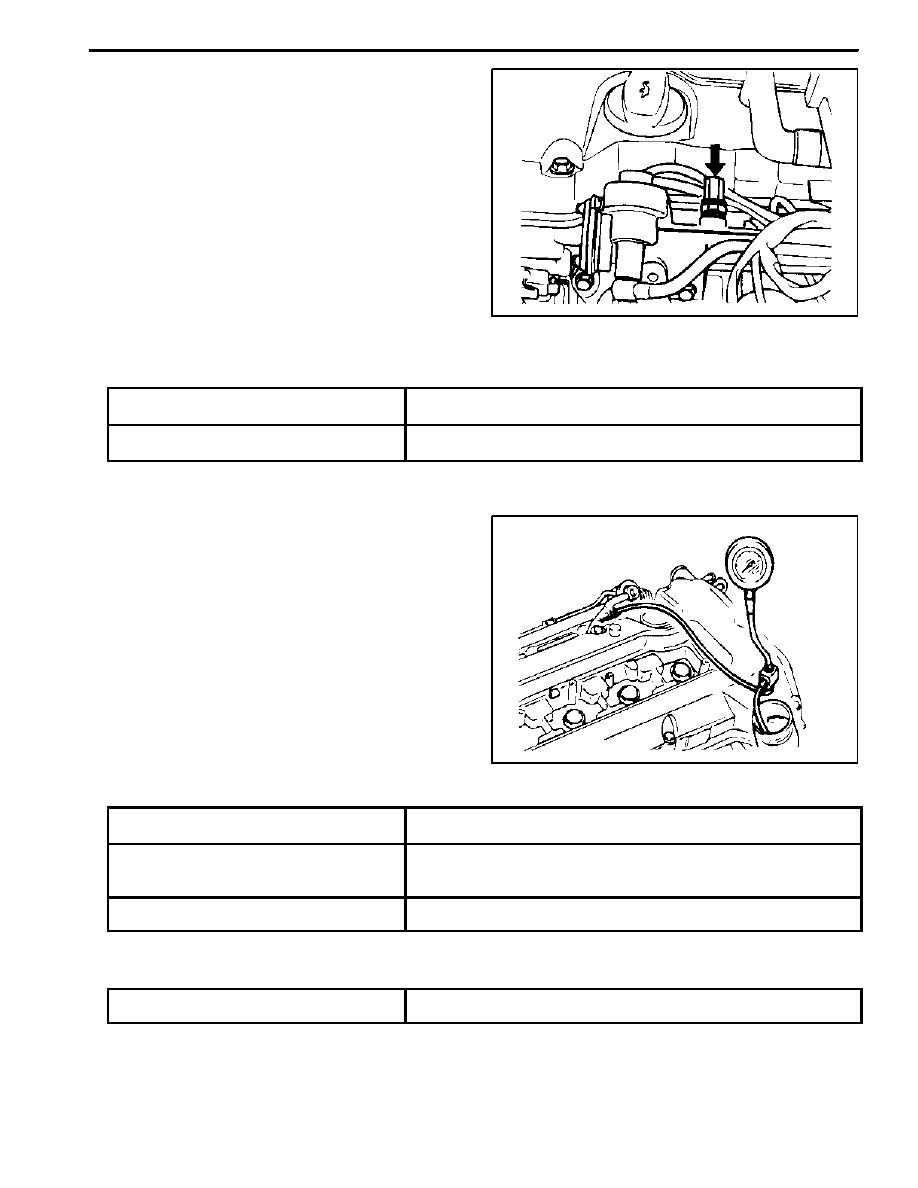

Fuel Pressure Test

Tools Required
103 589 00 21 00 Fuel Pressure Gauge
1. Turn the ignition switch to “OFF” position.
2. Remove the fuel pressure test connector.

YAA1F700

3. Connect the fuel pressure gauge to the fuel pressure test connector.
4. Test the fuel pressure at idling by operating the engine using the fuel pressure gauge 103 589 00 21 00.

Vacuum Hose Connected (bar)

3.2~3.6

Vacuum Hose Disconnected (bar)

3.7~4.2

5. Replace the pressure regulator diaphragm if out of the specification.

Internal Leakage Test

1. Connect the fuel pressure gauge 103 589 00 21 00 to

the fuel pressure test connector.

YAA1F0K0

2. Stop the engine for approximately 30 minutes and then check the fuel pressure changes.

Pressure change

Fuel pressure drops slowly

D

Fuel leakage at the injector

D

Faulty fuel pressure regulator’s diaphragm and O-ring

Fuel pressure drops rapidly

D

Faulty check valve in the fuel pump

3. If there is no change in fuel pressure and maintain the following pressure over 30minutes, it is normal.

Fuel pressure (bar)

≥ 2.5

1F2 -- 54 M161 ENGINE CONTROLS

DAEWOO MY_2000

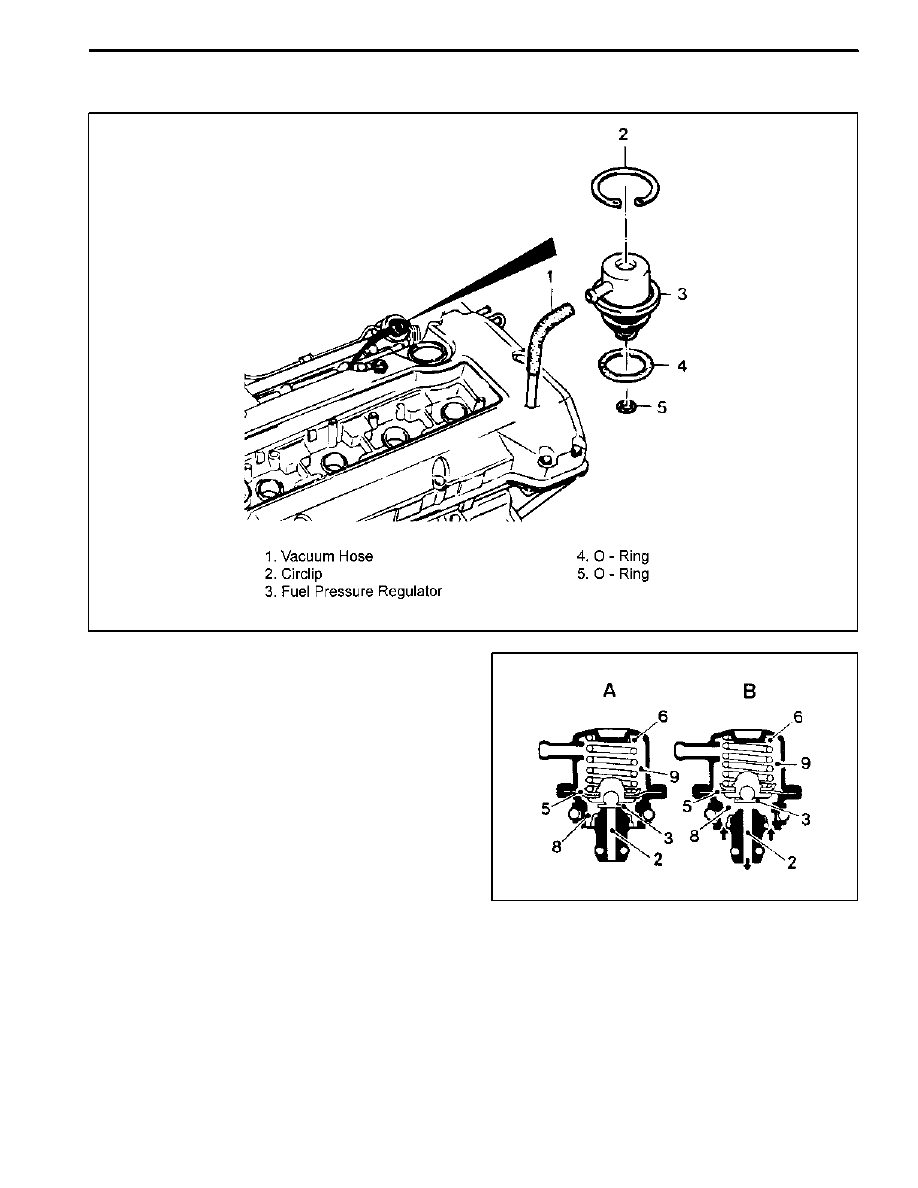

FUEL PRESSURE REGULATOR

YAA1F0F0

Function of the Fuel Pressure Regulator

The fuel pressure regulator maintains the fuel pressure

in the fuel line with the pressure of 3.2 bars to 3.8 bars

according to the intake manifold pressure. This operat-

ing pressure cannot be changed, and the fuel injection

volume will be only determined by the injection time.

Over supplied fuel returns to the fuel tank through the

return line.
<Operating at full load>
There is no negative pressure applied to the spring

chamber (9) during the full load, and it is separated from

the fuel chamber (8) by the diaphragm (5).
When the fuel pressure goes up, the diaphragm forces

the compression spring (6) in the direction of compres-

sion . At this moment, the valve (3) sticks to the dia-

phragm by the fuel pressure, and the fuel return line (2)

opens. The fuel over supplied returns to the fuel tank

through the return line.

YAA1F490

2. Fuel return line

3. Valve

5. Diaphragm

6. Compression Spring

8. Fuel Chamber

9. Spring Chamber

A. Valves Closed

B. Valves Opened

M161 ENGINE CONTROLS 1F2 -- 55

DAEWOO MY_2000

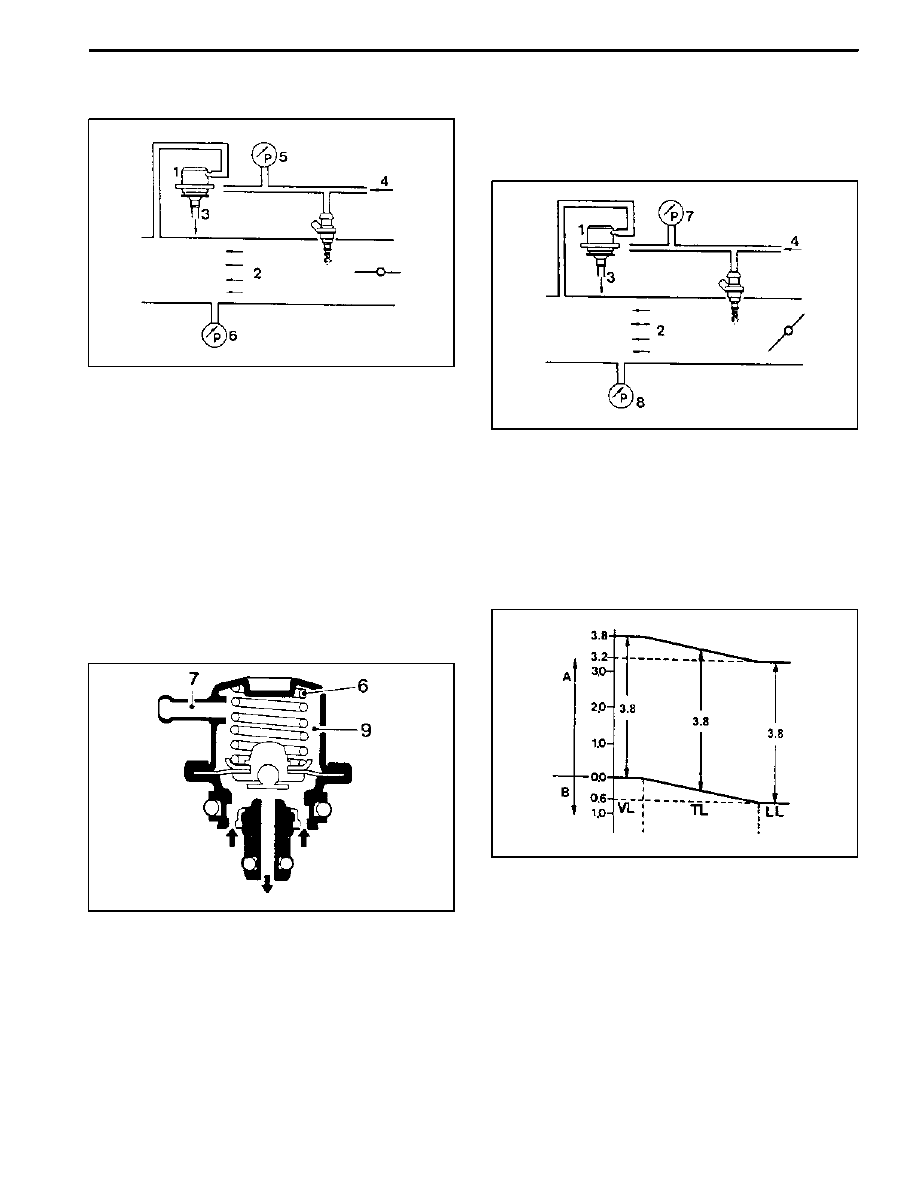

The pressure difference between the fuel pressure and

the intake manifold is about 3.8 bars during the full load.

YAA1F500

1. Fuel Pressure Regulator

2. Intake Manifold

3. Fuel Return (to fuel tank)

4. Fuel Supply (from fuel pump)

5. Fuel Pressure (approx. 3.8 bars)

6. Intake Manifold Negative Pressure (0 bar)

<Operating at Idle and partial load>
The spring chamber (9) is connected to the intake man-

ifold with the vacuum hose at the intake pipe connection

(7). The negative pressure generated in the intake man-

ifold activates the diaphragm, and thus the fuel pressure

gets reduced to the rate of the operating extent of the

diaphragm by the intake manifold’s negative pressure.

YAA1F510

Consequently, the fuel pressure in the fuel distributor

changes by the intake manifold’s negative pressure, and

the injector’s fuel pressure gets reduced independently

to the throttle valve’s position. Thus, the fuel injection

volume can only be determined according to the injec-

tor’s injecting duration.
The pressure difference between the fuel pressure and

the intake manifold is approx. 3.2 bars during idling.

YAA1F520

1. Fuel Pressure Regulator

2. Intake Manifold

3. Fuel Return (to fuel tank)

4. Fuel Supply (from fuel pump)

7. Fuel Pressure (approx. 3.2 bars)

8. Intake Manifold Negative Pressure (0.6 bars)

<Fuel Pressure Diagram>

YAA1F530

A. Fuel pressure

B. Intake Manifold Negative Pressure

LL. Idling

TL. Partial load

VL. Full load
