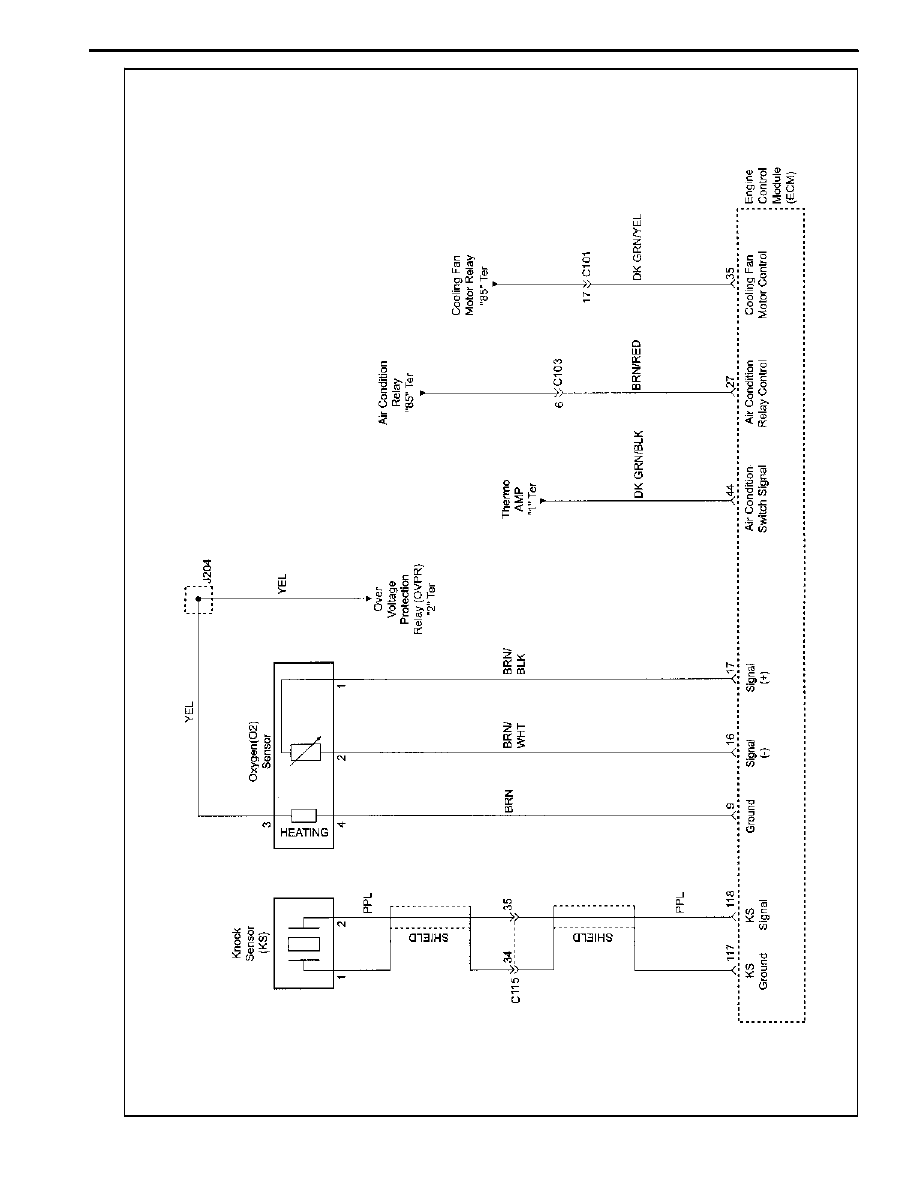

1F2 -- 12 M161 ENGINE CONTROLS

DAEWOO MY_2000

KAB1F120

EC

M

W

IR

IN

G

D

IA

GR

A

M

(2

.3

L

D

OH

C

--

6

OF

7)

(M

S

E

3.5

3S

)

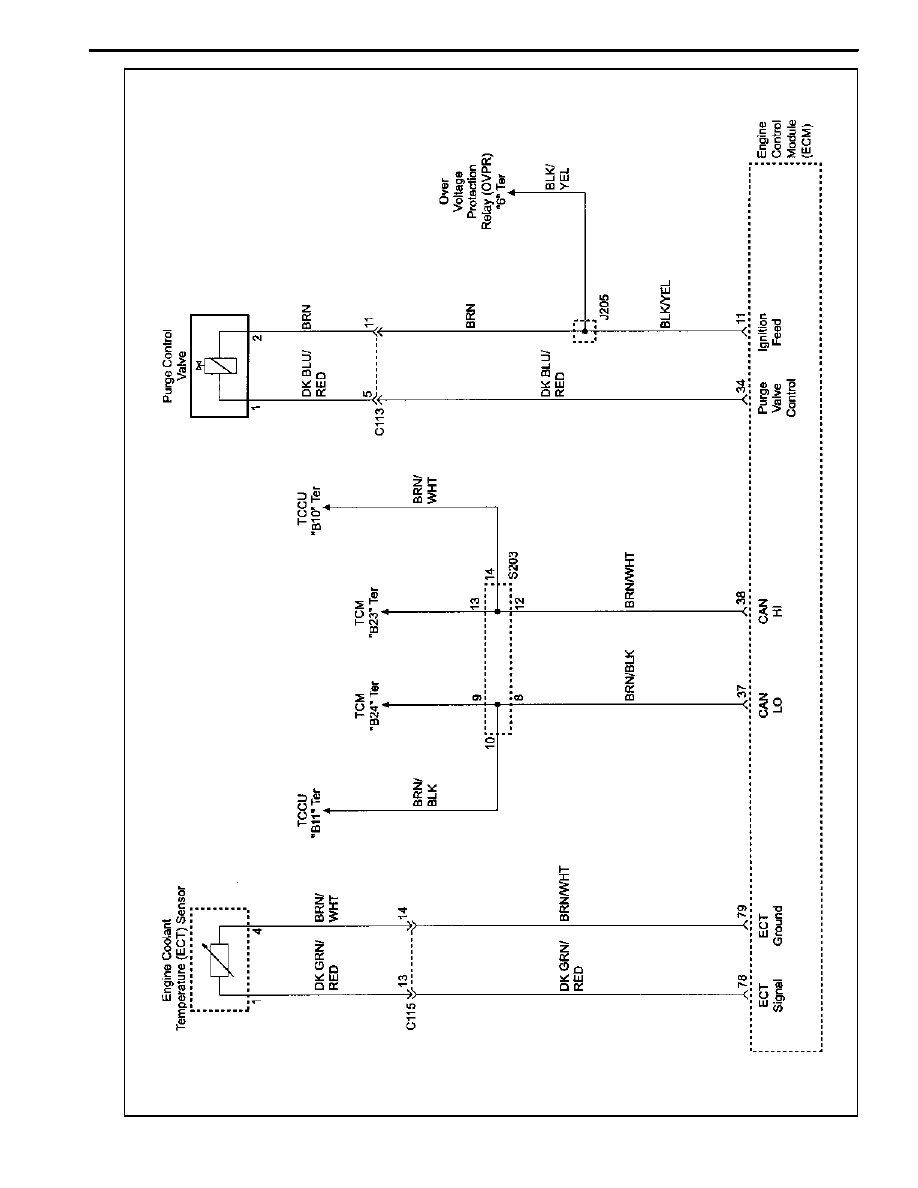

M161 ENGINE CONTROLS 1F2 -- 13

DAEWOO MY_2000

KAB1F130

EC

M

W

IR

IN

G

D

IA

GR

A

M

(2

.3

L

D

OH

C

--

7

OF

7)

(M

S

E

3.5

3S

)

1F2 -- 14 M161 ENGINE CONTROLS

DAEWOO MY_2000

DIAGNOSIS

FAILURE CODE DIAGNOSIS

CLEARING FAILURE CODES

Notice: To prevent Engine Control Module (ECM) damage, the key must be OFF when disconnecting or reconnecting

the power to the ECM (for example battery cable, ECM pigtail connector, ECM fuse, jumper cables, etc.)
Parameters listed in the table may not be exactly the same as your reading due to the type of instrument or other

factors. If a failure code is displayed during the “TROUBLE CODE” in scan tool check mode, check the circuit for the

code listed in the table below. For details of each code, turn to the page referred to under the “See Page” for the re-

spective “Failure Code” in the below table.
Failure codes should be cleared after repairs have been completed.

FAILURE CODES TABLE

Failure

code

See

Page

Description

00

1F2--66

Engine coolant temperature sensor low voltage

01

1F2--66

Engine coolant temperature sensor high voltage

02

1F2--66

Engine coolant temperature sensor plausibility

03

1F2--62

Intake air temperature sensor low voltage

04

1F2--62

Intake air temperature sensor high voltage

05

1F2--62

Intake air temperature sensor plausibility

06

1F2--66

Engine coolant temperature insufficient for closed loop fuel control

08

1F2--38

System voltage too low

09

1F2--62

Mass air flow sensor plausibility

10

1F2--62

Mass air flow sensor low voltage

11

1F2--62

Mass air flow sensor high voltage

17

1F2--23

Crankshaft position sensor signal failure (no engine revolution signal)

18

1F2--23

Crankshaft position sensor signal failure (rpm > max. value)

19

1F2--27

Camshaft position senosr signal : No.1 cylinder recognition failure

20

1F2--23

Crankshaft position sensor signal failure (gap recognition failure)

21

1F2--90

Transmission coding failure

23

1F2--88

CAN communication failure : ASR/MSR

24

1F2--88

CAN communication failure : ABS

25

1F2--94

Communication with transponder missing

26

1F2--88

CAN communication failure : TCU (A/T only)

29

1F2--89

CAN communication failure : ID 200h not plausible

30

1F2--89

CAN communication failure : ID 208h not plausible

31

1F2--89

CAN communication failure : communication initialization failure

32

1F2--77

Engine rpm output circuit short circuit to battery

33

1F2--77

Engine rpm output circuit short circuit to ground or open

34

1F2--43

Fuel pump relay short circuit to battery

35

1F2--43

Fuel pump relay short circuit to ground or open

M161 ENGINE CONTROLS 1F2 -- 15

DAEWOO MY_2000

FAILURE CODES TABLE (Cont’d)

Failure

code

See

Page

Description

40

1F2--51

Purge control valve short circuit to battery

41

1F2--51

Purge control valve short circuit to ground or open

44

1F2--72

Cooling fan (HI) relay short circuit to power

45

1F2--72

Cooling fan (HI) relay short circuit to ground or open

54

1F2--51

Purge control circuit malfunction

56

1F2--33

No.1 knock sensor signal failure

58

1F2--27

Camshaft position sensor signal : No.1 cylinder synchronization failure

59

1F2--89

CAN communication failure : MSR data transmission not plausible

60

1F2--89

CAN communication failure : ASR data transmission not plausible

64

1F2--21

No ignition voltage output (No.1 ignition coil)

65

1F2--21

No ignition voltage output (No.2 ignition coil)

67

1F2--23

Crankshaft position sensor adaptation failure

68

1F2--35

Random/Multiple Misfire

71

1F2--39

Starter signal recognition failure

72

1F2--47

No.1 injector short circuit to battery

73

1F2--47

No.1 injector short circuit to ground or open

74

1F2--47

No.2 injector short circuit to battery

75

1F2--47

No.2 injector short circuit to ground or open

76

1F2--47

No.3 injector short circuit to battery

77

1F2--48

No.3 injector short circuit to ground or open

78

1F2--48

No.4 injector short circuit to battery

79

1F2--48

No.4 injector short circuit to ground or open

80

1F2--82

Oxygen sensor high voltage

81

1F2--83

Bank 1 system short term fuel trim adaptation below lean threshold

82

1F2--82

Oxygen sensor no activity detected

83

1F2--82

Oxygen sensor not lean after overrun fuel shut--off

84

1F2--82

Oxygen sensor slow response

85

1F2--82

Oxygen sensor heater failure

86

1F2--82

Oxygen sensor heater short circuit to battery

87

1F2--82

Oxygen sensor heater short circuit to ground or open

89

1F2--82

Oxygen sensor low voltage

93

1F2--83

Bank 1 system short term fuel trim adaptation above rich threshold

96

1F2--83

Bank 1 system short term fuel trim at rich stop

97

1F2--83

Bank 1 system short term fuel trim at lean stop

98

1F2--83

Bank 1 system idle adaptation failure (above rich threshold)

99

1F2--83

Bank 1 system idle adaptation failure (below lean threshold)

100

1F2--83

Bank 1 system learning control failure (rich, low load)

101

1F2--83

Bank 1 system learning control failure (lean, low load)

102

1F2--83

Bank 1 system learning control failure (rich, high load)
